Patrząc na przewodnik po produkcji radiatorów, widzę wyzwania, z którymi mierzą się Państwo na co dzień. Znalezienie niezawodnych producentów, którzy rozumieją zarówno złożoną inżynierię cieplną, jak i wymagania dotyczące precyzyjnej produkcji, często prowadzi do opóźnień projektu i kompromisów w zakresie wydajności.

Radiatory z rurkami cieplnymi to zaawansowane urządzenia do zarządzania ciepłem, które wykorzystują dwufazowy transfer ciepła, aby skutecznie przenosić ciepło ze źródeł o dużej mocy do większych obszarów powierzchni w celu rozproszenia, łącząc rurki cieplne z żebrowanymi strukturami w celu uzyskania optymalnej wydajności chłodzenia.

Dzięki mojemu doświadczeniu w PTSMAKE pracowałem z zespołami inżynierów, którzy zmagali się z decyzjami dotyczącymi projektowania termicznego i partnerstwami produkcyjnymi. Ten kompleksowy przewodnik przedstawia podstawy techniczne i praktyczne kwestie, których potrzebujesz, aby podejmować świadome decyzje dotyczące następnego projektu zarządzania temperaturą.

Jaka jest podstawowa zasada działania rurki cieplnej?

Fizyka chłodzenia pasywnego

W PTSMAKE często obserwujemy inżynierów zdumionych tym, jak prosta pusta rurka przewyższa solidną miedź. A rurka cieplna radiator nie tylko przewodzi ciepło; transportuje je poprzez zmiany faz. Dzięki temu jest niezwykle wydajny w zarządzaniu ciepłem.

Sekret tkwi w ciągłym, pasywnym cyklu. Przenosi on energię z gorącego źródła do chłodnego interfejsu bez ruchomych części. Ta niezawodność jest powodem, dla którego polecamy je do elektroniki precyzyjnej.

Przełamywanie cyklu termodynamicznego

Wydajność rurki cieplnej wynika z wykorzystania entalpia parowania¹. Gdy urządzenie dotyka źródła ciepła, płyn roboczy wewnątrz wrze. Podczas tej zmiany stanu pochłania on znaczną ilość energii cieplnej.

Transport pary wodnej i kondensacja

Powstała para tworzy lokalną strefę wysokiego ciśnienia. Zmusza to gaz do szybkiego przepływu w kierunku chłodniejszego końca rury. Jest to prosta dynamika płynów w działaniu.

W sekcji skraplacza para uwalnia ciepło utajone. Przekształca się z powrotem w stan ciekły. Ten szybki zrzut energii pozwala uzyskać wysoką efektywną przewodność cieplną, którą obserwujemy w wynikach badań laboratoryjnych.

Mechanizm powrotu cieczy

Cykl kończy się, gdy ciecz powraca do parownika. Jest to napędzane przez strukturę knota wyściełającą ściany rury. Działa ona jak gąbka.

Z naszego doświadczenia z niestandardowymi projektami wynika, że jakość knota określa granice orientacji rury. Zapewniamy, że siły kapilarne są wystarczająco silne dla konkretnego zastosowania.

Podstawowa zasada działania opiera się na samopodtrzymującym się cyklu dwufazowym. Poprzez ciągłe przekształcanie cieczy w parę i z powrotem, rurka cieplna przenosi ogromne ilości energii cieplnej poprzez ciepło utajone. Proces ten zapewnia doskonałą wydajność chłodzenia w porównaniu z tradycyjnymi metodami przewodzenia ciał stałych.

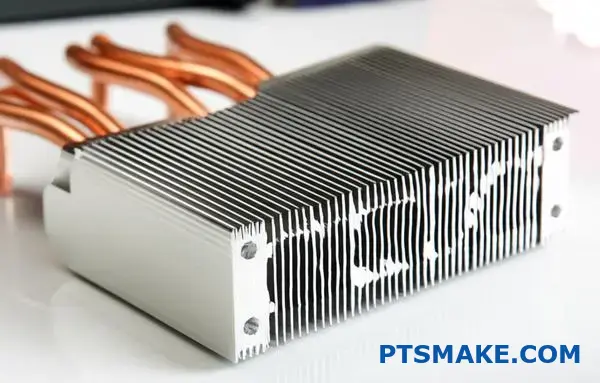

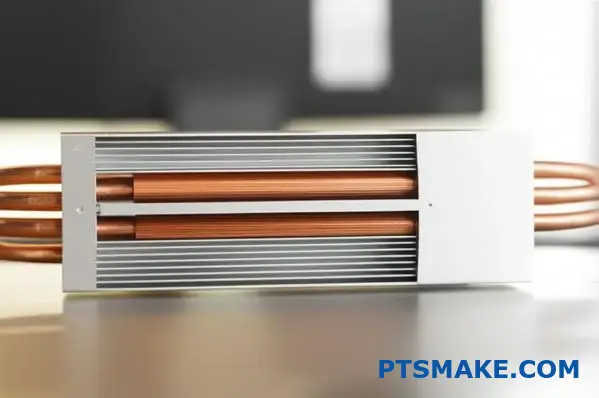

Jakie są podstawowe elementy rurki cieplnej?

Kiedy produkujemy radiator rurki cieplnej w PTSMAKE, skupiamy się na trzech krytycznych elementach. Części te współpracują ze sobą, aby efektywnie zarządzać energią cieplną. To nie tylko metalowa rurka; to precyzyjny system.

Głównymi komponentami są zbiornik, płyn roboczy i struktura knota. Każdy z nich odgrywa odrębną rolę w cyklu termicznym. Bez precyzji w którejkolwiek części, wydajność się nie powiedzie.

Pojemnik: Więcej niż tylko skorupa

Pojemnik, zwykle miedziany lub aluminiowy, musi wytrzymywać ciśnienie wewnętrzne. Izoluje on środowisko wewnętrzne od zewnętrznego. W naszych testach w PTSMAKE nawet mikroskopijne nieszczelności niszczą próżnię, zatrzymując proces.

Interakcja knota i płynu

Magia dzieje się wewnątrz. Ciecz robocza absorbuje ciepło na końcu parownika. Energia ta powoduje odparowanie płynu. Ta zmiana fazy wykorzystuje Ciepło utajone² do szybkiego transportu ogromnych ilości energii.

Para przemieszcza się do chłodniejszego końca, zwanego skraplaczem. Tutaj uwalnia ciepło i zamienia się z powrotem w ciecz.

Krytyczna ścieżka powrotu

W tym miejscu struktura knota staje się kluczowa. Działa on jak gąbka. Wykorzystując działanie kapilarne, ciągnie skroploną ciecz z powrotem do źródła ciepła wbrew grawitacji.

Typowe rodzaje knotów

Różne zastosowania wymagają różnych struktur wewnętrznych w celu zrównoważenia oporów przepływu i mocy pompowania.

Wybór odpowiedniej kombinacji gwarantuje, że radiator rurki cieplnej będzie działał z maksymalną wydajnością. Często doradzamy klientom, że niedopasowanie prowadzi do wysychania podzespołów.

Podsumowując, rurka cieplna opiera się na synergii między szczelnym pojemnikiem, określonym płynem roboczym i precyzyjnym knotem. Płyn przenosi ciepło poprzez zmiany fazowe, knot zwraca ciecz, a uszczelnienie próżniowe zapewnia ciągłe powtarzanie cyklu w celu skutecznego chłodzenia.

Jakie są podstawowe ograniczenia operacyjne rurki cieplnej?

Zrozumienie granic

Radiator z rurką cieplną jest wysoce wydajnym rozwiązaniem termicznym, ale nie jest niezwyciężony.

Z naszego doświadczenia inżynieryjnego w PTSMAKE wiemy, że wypychanie urządzenia poza jego fizyczne progi prowadzi do natychmiastowej awarii.

Należy zidentyfikować te pułapy operacyjne na wczesnym etapie projektowania, aby uniknąć kosztownych zmian.

Kluczowe kategorie limitów

Fizyka stojąca za awariami

Przeanalizujmy dokładnie, dlaczego te ograniczenia występują podczas pracy, aby pomóc w projektowaniu lepszych systemów.

Progi kapilarny i wrzenia

Limit kapilarny jest najczęstszym problemem, z jakim spotykamy się w aplikacjach o dużej mocy.

Dzieje się tak, gdy ciśnienie kapilarne jest zbyt słabe, aby pompować ciecz z powrotem do parownika wbrew tarciu.

Rezultatem jest "wysuszenie" źródła ciepła.

Granica wrzenia występuje, gdy promieniowy strumień ciepła jest zbyt wysoki.

Ograniczenia dźwiękowe i lepkie

Limity te zwykle pojawiają się podczas rozruchu lub w warunkach kriogenicznych.

Granica dźwięku jest osiągana, gdy prędkość pary osiąga prędkość dźwięku na wylocie z parownika.

Powoduje to zdławienie przepływu, ograniczając szybkość wymiany ciepła niezależnie od mocy wejściowej.

Innym krytycznym czynnikiem, który należy wziąć pod uwagę, jest Limit porywania³.

Zjawisko to ma miejsce, gdy para wodna o dużej prędkości ścina krople cieczy z powierzchni knota, zapobiegając ich powrotowi.

W naszych wynikach testów przy PTSMAKE potwierdzamy, że limity lepkości dominują w bardzo niskich temperaturach.

W tym przypadku ciśnienie pary jest po prostu niewystarczające do pokonania spadku ciśnienia, co powoduje całkowite zablokowanie radiatora rurki cieplnej.

Zrozumienie tych fizycznych ograniczeń jest niezbędne do zaprojektowania niezawodnego radiatora rurki cieplnej. Analizując progi kapilarne, wrzenia i dźwiękowe, zapewniamy, że rozwiązanie termiczne działa bezpiecznie pod rzeczywistymi obciążeniami bez ryzyka katastrofalnej awarii.

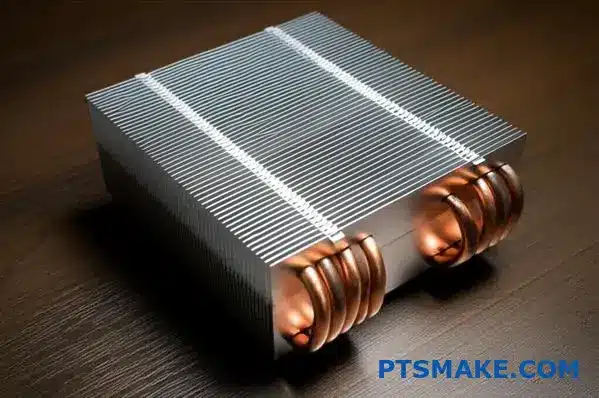

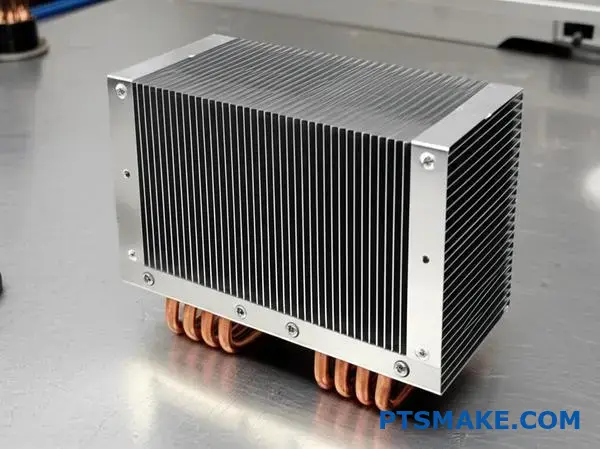

Jak radiator z rurką cieplną działa jako system?

Aby naprawdę docenić wydajność rurka cieplna radiator, musimy śledzić podróż energii cieplnej. Działa on jak system szybkiej autostrady dla ciepła, przenosząc je z dala od krytycznych komponentów.

W PTSMAKE wyraźnie wizualizujemy ten przepływ podczas optymalizacji projektów termicznych dla naszych klientów. System opiera się na ciągłym, pasywnym cyklu.

Przeanalizujmy fizykę występującą na każdym przystanku tej ścieżki termicznej.

Interfejs parownika

Proces ten rozpoczyna się w źródle ciepła, takim jak procesor lub tranzystor mocy. Miedziana ścianka rurki cieplnej przewodzi energię cieplną bezpośrednio do wewnętrznej struktury knota.

Wewnątrz, płyn roboczy pochłania tę energię i natychmiast się gotuje. W naszym porównaniu wyników testów, efektywne parowanie jest wąskim gardłem dla ogólnej wydajności.

Transport adiabatyczny

Po odparowaniu gaz szybko przemieszcza się w kierunku chłodniejszego końca rury. Ten środkowy obszar nazywany jest sekcją adiabatyczną.

W idealnym przypadku nie dochodzi tu do wymiany ciepła. Działa on po prostu jak tunel. W poprzednich projektach stwierdziliśmy, że nadmierne zginanie w tej sekcji może utrudniać prędkość oparów.

Interakcja skraplacza i żeberek

Po dotarciu do chłodnego końca, para skrapla się z powrotem do stanu ciekłego. Uwalnia energię zmagazynowaną podczas fazy parowania.

Ciepło to jest przekazywane do aluminiowych żeberek. rurka cieplna radiator. Żebra zwiększają powierzchnię, umożliwiając odprowadzanie ciepła przez powietrze z otoczenia.

Ciecz powraca następnie do parownika przez strukturę knota. Ta ciągła pętla jest zasilana przez ogromną wymianę energii znaną jako Utajone ciepło parowania⁴.

Podsumowując, system tworzy zamknięty obieg termiczny. Ciepło dostaje się do parownika, szybko przemieszcza się w postaci pary i wydostaje się przez skraplacz do żeber chłodzących. Ten wydajny ruch pozwala na rurka cieplna radiator Niezawodne zarządzanie wysokimi obciążeniami termicznymi bez ruchomych części mechanicznych.

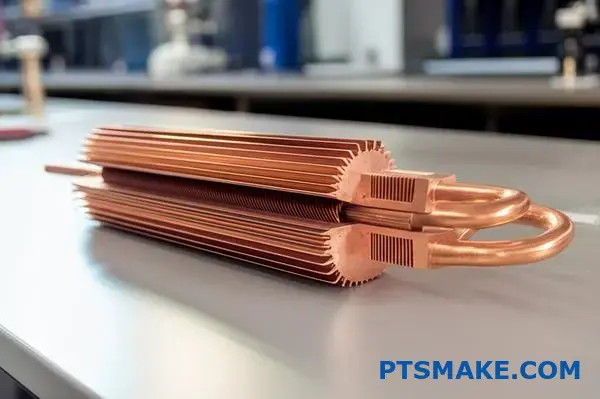

Dlaczego rurki cieplne są uszczelniane próżniowo?

Uszczelnienie próżniowe jest cechą charakterystyczną funkcjonalnej rurki cieplnej. Bez tego pozbawionego ciśnienia środowiska cykl przemiany fazowej po prostu nie może zachodzić efektywnie. Nie chodzi tylko o utrzymanie płynu wewnątrz.

Wytworzenie próżni zmienia właściwości termodynamiczne miedzianej powłoki. Regulacja ta pozwala systemowi natychmiast reagować na obciążenia termiczne.

Potrzebujemy, aby płyn odparował dokładnie w momencie, gdy ciepło dotknie parownika. Usuwając nieskraplające się gazy, zapewniamy, że ciśnienie wewnętrzne jest określane wyłącznie przez parę płynu.

Ta zależność pozwala nam dostroić ciśnienie nasycenia⁵ do konkretnych potrzeb. Na przykład w przypadku chłodzenia elektroniki chcemy, aby płyn gotował się w temperaturze od 30°C do 40°C.

Jeśli pozostawilibyśmy powietrze w środku, woda stałaby w stagnacji, aż osiągnęłaby temperaturę 100°C. Byłoby to katastrofalne dla procesora lub wrażliwego sprzętu.

W naszych testach na PTSMAKE odkryliśmy, że precyzyjna kontrola próżni dyktuje temperaturę rozruchu. Doskonałe uszczelnienie zapewnia działanie radiatora w szerokim zakresie temperatur.

Mechanizm ten zamienia element pasywny w superprzewodnik energii cieplnej. Skutecznie omija on naturalny opór cieplny metalowej powłoki.

Uszczelnienie rurki cieplnej pod próżnią znacznie obniża temperaturę wrzenia płynu roboczego. Umożliwia to szybką zmianę fazy w bezpiecznych temperaturach roboczych, zapewniając, że radiator rurki cieplnej skutecznie zarządza obciążeniami termicznymi w różnych zastosowaniach.

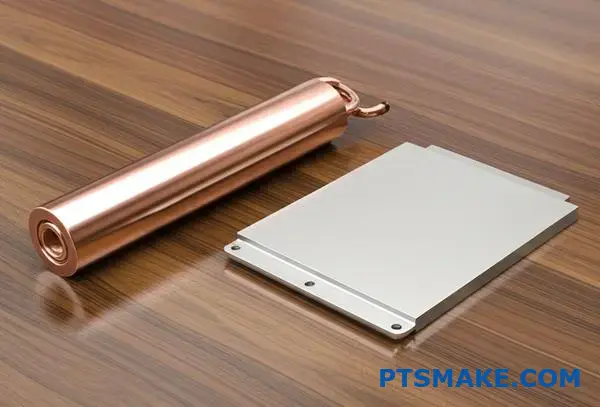

Czym różnią się komory parowe od cylindrycznych rurek cieplnych?

W PTSMAKE często wyjaśniamy, że geometria dyktuje wydajność. Tradycyjna cylindryczna rurka cieplna to uszczelniona rura zaprojektowana do transportu liniowego. Skutecznie przenosi ciepło z punktu A do punktu B.

Z kolei komora parowa działa jak płaska rura cieplna. Składa się ona z dwóch wytłoczonych metalowych płyt połączonych ze sobą. Taka struktura umożliwia rozprzestrzenianie się ciepła w dwóch wymiarach jednocześnie, oferując doskonałe pokrycie powierzchni.

Podczas projektowania rurka cieplna radiator, Zrozumienie tego strukturalnego rozróżnienia jest pierwszym krokiem. Wybór zależy od tego, czy trzeba przenieść ciepło daleko, czy szybko je rozprowadzić.

Główną zaletą komory parowej jest jej zdolność do zarządzania wysoką gęstością strumienia. W naszych testach na PTSMAKE zaobserwowaliśmy, że cylindryczne rury działają najlepiej, gdy ciepło musi przemieszczać się na duże odległości do odległych żeber.

Jednakże, gdy źródło ciepła jest małe, ale potężne, płaska komora jest lepsza. Eliminuje ona wąskie gardło związane z przenoszeniem ciepła z kwadratowego chipu do okrągłej rurki.

Zmniejszenie oporu cieplnego jest możliwe dzięki bezpośredniemu kontaktowi z komorą. Para wypełnia całą pustą przestrzeń, zapewniając równomierny rozkład temperatury na całej powierzchni podstawy.

Mechanicznie, komory parowe wykorzystują wewnętrzne filary lub spiekany proszek. Wspiera to konstrukcję przed ciśnieniem atmosferycznym, jednocześnie umożliwiając wykorzystanie płynu roboczego. Utajone ciepło parowania⁶ skutecznie.

Z punktu widzenia produkcji, zintegrowanie komory parowej może zmniejszyć całkowitą masę zespołu radiatora. Często zalecamy to klientom z branży lotniczej i kosmicznej, gdzie liczy się każdy gram.

Ostatecznie, podczas gdy standardowa rurka cieplna przenosi ciepło, komora parowa działa jak korektor termiczny. Przekształca skoncentrowany gorący punkt w jednolite pole termiczne, którym może zarządzać radiator.

Rury cylindryczne doskonale sprawdzają się w liniowym transporcie na duże odległości, podczas gdy komory parowe to płaskie urządzenia idealne do rozprowadzania skoncentrowanego ciepła. Wybór zależy od tego, czy priorytetem projektu jest transfer na duże odległości, czy natychmiastowe zarządzanie hotspotami.

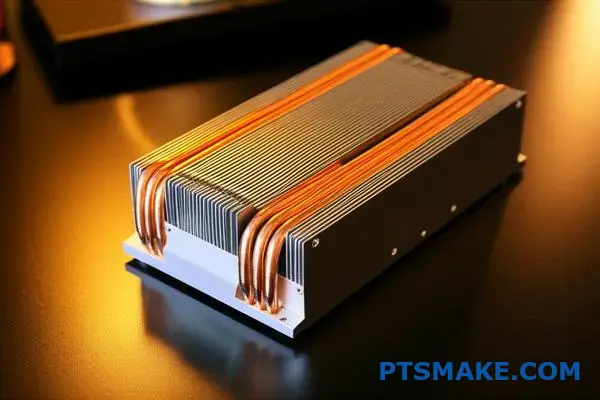

Jak podzielone są radiatory rurkowe według materiału?

Wybór odpowiednich materiałów dla rurka cieplna radiator ma kluczowe znaczenie dla wydajności. Powłoka zbiornika i ciecz robocza muszą idealnie do siebie pasować.

W dotychczasowych projektach PTSMAKE kategoryzowaliśmy te komponenty w oparciu o przewodność cieplną i stabilność chemiczną.

Poniżej znajdują się typowe materiały, z których wykonujemy pojemniki.

Płyn roboczy jest równie ważny dla transportu energii cieplnej. Wybieramy je w oparciu o zakres temperatur roboczych.

Krytyczna rola kompatybilności

Nie można po prostu zmieszać żadnego płynu z żadnym metalowym pojemnikiem. Jeśli połączenie jest niestabilne chemicznie, reakcje zachodzą wewnątrz uszczelnionej rury.

W oparciu o nasze wewnętrzne testy, niekompatybilne pary często generują Gaz nieskraplający się⁷ z upływem czasu. Gaz ten gromadzi się w górnej części rury.

Skutecznie blokuje proces kondensacji. W konsekwencji rurka cieplna radiator przestaje efektywnie przenosić ciepło.

Aby zapewnić długą żywotność, ściśle przestrzegamy ustalonych danych dotyczących kompatybilności na etapie projektowania.

Matryca kompatybilności materiałów

Poniższa tabela ilustruje bezpieczne kombinacje, które weryfikujemy przed rozpoczęciem produkcji.

Dlaczego ma to znaczenie dla projektu

W przypadku większości komercyjnych urządzeń elektronicznych połączenie miedzi i wody jest złotym standardem. Oferuje doskonałą wydajność termiczną i niezawodność.

Jednak z naszego doświadczenia z klientami z branży lotniczej wynika, że para aluminium/amoniak jest preferowana ze względu na ograniczenia wagowe.

Jeśli używasz wody z aluminium, szybko tworzy się wodór. Prowadzi to do katastrofalnej awarii.

W PTSMAKE zapewniamy walidację każdej pary materiałów. Gwarantuje to, że niestandardowe rozwiązanie przetrwa lata, a nie tylko miesiące.

Kategoryzacja rurka cieplna radiator materiałów wymaga zrozumienia zarówno pojemnika, jak i płynu. Przeanalizowaliśmy typowe pary, takie jak miedź/woda i aluminium/amoniak. Przestrzeganie matrycy kompatybilności jest niezbędne, aby zapobiec reakcjom chemicznym, które pogarszają wydajność, zapewniając, że rozwiązanie termiczne pozostanie niezawodne i wydajne.

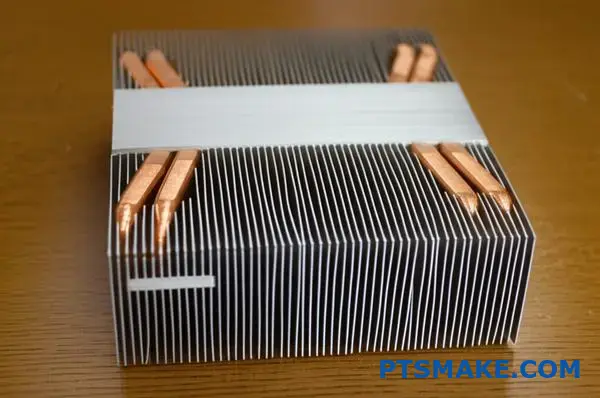

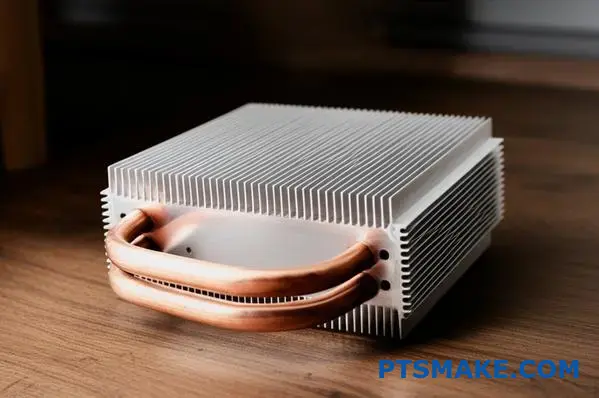

Jakie są typowe konfiguracje zespołu rurki cieplnej?

Integracja rurki cieplnej z radiatorem wymaga czegoś więcej niż tylko fizycznego zamocowania. Metoda połączenia bezpośrednio wpływa na opór cieplny i ogólną wydajność systemu chłodzenia.

W naszych poprzednich projektach w PTSMAKE zaobserwowaliśmy, że wybór niewłaściwego typu montażu często prowadzi do nieoptymalnego chłodzenia.

Zazwyczaj dzielimy te zespoły na trzy różne konfiguracje w oparciu o sposób interakcji rury ze źródłem ciepła.

Zespół bezpośredniego kontaktu

Metoda ta, często nazywana Direct Touch Heat Pipe (DTH), polega na spłaszczeniu rurki cieplnej w celu utworzenia powierzchni styku. Powoduje to usunięcie dolnej warstwy płyty.

Choć jest to opłacalne, wiąże się z ryzykiem. Dzięki naszym wynikom testów wiemy, że nadmierne spłaszczenie może zagrozić wewnętrznej strukturze knota.

Osiągnięcie idealnie płaskiej powierzchni również stanowi wyzwanie. Obróbka CNC wymaga precyzji, aby rury znajdowały się w jednej płaszczyźnie z blokiem montażowym.

Konfiguracje wbudowanej płyty bazowej

W przypadku zastosowań przemysłowych często zalecamy osadzenie rury w miedzianej lub aluminiowej podstawie. Wykonujemy precyzyjny rowek w bloku.

Rura jest następnie lutowana lub epoksydowana w tym rowku. Chroni to rurę przed ciśnieniem montażowym.

Działa jak rozpraszacz ciepła, zanim energia dotrze do rury. Jest to idealne rozwiązanie dla skoncentrowanych źródeł ciepła.

Wieża i zdalne radiatory

W ciasnych przestrzeniach radiator rurki cieplnej musi przenosić energię z dala od źródła. Konfiguracje wieżowe podnoszą stos żeber w pionie.

Pozwala to na zastosowanie większych wentylatorów i większej powierzchni. Połączenie między rurą a żeberkami ma tutaj kluczowe znaczenie.

Musimy zwracać szczególną uwagę na rezystancja styku⁸ w każdym stawie.

Jeśli dopasowanie między rurą a żebrami jest luźne, wydajność gwałtownie spada. Używamy tłoczenia o wąskiej tolerancji, aby zapewnić dokładne dopasowanie.

Podsumowując, konfiguracje zespołów rurek cieplnych wahają się od ekonomicznego bezpośredniego dotyku do solidnych wbudowanych podstaw. Modele wieżowe oferują rozwiązania dla ograniczeń przestrzennych. Wybór musi równoważyć obciążenie termiczne, budżet i integralność strukturalną wymaganą przez ostateczny projekt produktu.

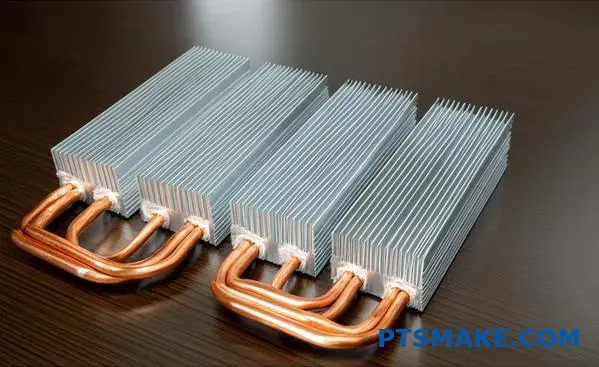

Jak wybrać rurkę cieplną do danego zastosowania?

Wybór odpowiedniego radiatora rurki cieplnej wymaga ustrukturyzowanego podejścia. Nie można polegać na założeniach lub domysłach.

Najpierw należy określić całkowite obciążenie cieplne w watach. Jest to punkt wyjścia dla każdego projektu termicznego.

Następnie należy określić temperaturę źródła i otoczenia. To dyktuje płyn roboczy, zwykle wodę dla elektroniki.

Na koniec należy zmierzyć dostępną odległość fizyczną. Ciepło musi skutecznie przemieszczać się od źródła do radiatora.

Po zdefiniowaniu podstawowego obciążenia termicznego musimy przyjrzeć się ograniczeniom fizycznym. Przestrzeń jest często najtrudniejszym wyzwaniem w projektowaniu sprzętu.

Konieczne może być spłaszczenie rury w celu dopasowania jej do ciasnych przestrzeni. Spłaszczenie zmniejsza jednak maksymalną zdolność przenoszenia ciepła.

Dokładnie obliczamy ten procent redukcji. Dzięki temu urządzenie pozostaje bezpieczne nawet przy szczytowym obciążeniu.

Kolejnym krytycznym kryterium jest orientacja. Czy ciepło musi poruszać się pionowo wbrew grawitacji?

Jeśli źródło ciepła znajduje się powyżej żebra chłodzącego, grawitacja przeciwdziała powrotowi płynu.

W takim przypadku knot ze spiekanego proszku jest obowiązkowy. Charakteryzuje się on wysokim podciąganiem kapilarnym, aby pokonać grawitację.

Rowkowane knoty są tańsze, ale działają dobrze tylko w poziomie. Zazwyczaj unikamy ich w złożonych układach 3D.

W poprzednich projektach zauważyliśmy, że wybór niewłaściwego knota jest częstą przyczyną awarii.

Kompatybilność materiałowa ma również kluczowe znaczenie dla długoterminowej niezawodności. Płyn nie może wchodzić w reakcje chemiczne ze ściankami zbiornika.

Woda i miedź to złoty standard w elektronice. Są niezawodne, przewodzą prąd i są opłacalne.

Wreszcie, należy wziąć pod uwagę wewnętrzne ciśnienie pary⁹ limity.

Jeśli ciśnienie przekroczy limit projektowy, rura może się odkształcić. Zbyt niskie ciśnienie ogranicza transfer mocy.

Aby wybrać idealną rurkę cieplną, należy zacząć od zdefiniowania obciążenia cieplnego i zakresu temperatur. Następnie należy ocenić ograniczenia fizyczne, takie jak zginanie i orientacja. Na koniec należy upewnić się, że ciśnienie wewnętrzne i struktura knota są zgodne z celami projektowymi, aby stworzyć wydajny radiator rurki cieplnej.

Jakie są kompromisy w projektowaniu radiatorów?

Projektowanie idealnego rozwiązania termicznego nigdy nie jest prostą linią. Zawsze jest to balansowanie.

W PTSMAKE często widzimy, jak inżynierowie zmagają się ze sprzecznymi celami. Chcesz wysokiej wydajności, ale masz napięty budżet.

Potrzebujesz kompaktowego rozmiaru, ale fizyka wymaga powierzchni. Przyjrzyjmy się podstawowym konfliktom, z którymi mamy do czynienia na co dzień.

Macierz konfliktów podstawowych

Musimy ostrożnie podchodzić do tych kompromisów.

Jakie są kompromisy w projektowaniu radiatorów?

Podczas integracji radiatora z rurką cieplną zmienne znacznie się mnożą.

W poprzednich projektach PTSMAKE odkryliśmy, że dodanie rurek cieplnych nie jest magicznym rozwiązaniem. Zwiększa to złożoność procesu produkcyjnego.

Równoważenie wydajności i kosztów

Miedź zapewnia doskonałą przewodność. Jest jednak ciężka i droga w porównaniu do aluminium.

Często najlepiej sprawdza się podejście hybrydowe. Osadzamy miedziane rurki cieplne w aluminiowej podstawie, aby zrównoważyć wagę i transfer ciepła.

Czynnik niezawodności

Musimy również wziąć pod uwagę struktura knota¹⁰ wewnątrz rury. Decyduje to o trwałości i wydajności.

Spiekany proszek jest trwały, ale kosztowny. Rowkowane interfejsy są tańsze, ale wrażliwe na grawitację.

Matryca decyzyjna dla wiceprezesów ds. sprzętu

Oto jak pomagamy klientom w podejmowaniu decyzji w oparciu o konkretne ograniczenia projektu.

Podejmowanie ostatecznej decyzji

Nie można mieć wszystkiego. W pierwszej kolejności należy ustalić priorytety w zakresie oporu cieplnego. Następnie należy dopasować geometrię do obwiedni mechanicznej.

Zbadaliśmy delikatną równowagę między wydajnością cieplną, kosztami i ograniczeniami fizycznymi. Wykorzystując strategiczną matrycę decyzyjną, możemy wybrać odpowiednie materiały i konfiguracje rurek cieplnych. Dzięki temu radiator spełnia specyfikacje techniczne bez przekraczania budżetu projektu.

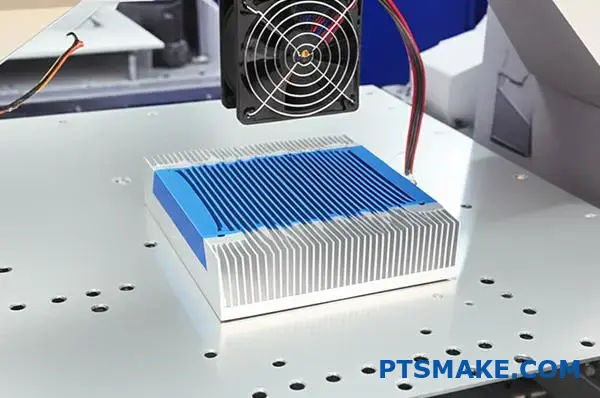

Jak wysokość wpływa na konstrukcję radiatora z wymuszoną konwekcją?

Zrozumienie spadków gęstości powietrza

Podczas projektowania rozwiązań termicznych dla środowisk na dużych wysokościach standardowe obliczenia często zawodzą. Wraz ze wzrostem wysokości gęstość powietrza znacznie spada w porównaniu do poziomu morza.

Ta fizyczna zmiana ma bezpośredni wpływ na wymuszoną konwekcję. Wentylator porusza taką samą objętość powietrza, ale rzeczywista masa powietrza przepływająca przez żebra jest zmniejszona.

Redukcja ta wpływa negatywnie na wydajność wymiany ciepła. Musimy uwzględnić tę zmianę gęstości w początkowej fazie projektowania PTSMAKE, aby zapewnić niezawodność.

Kompensacja niższej gęstości

Aby utrzymać wydajność rurka cieplna radiator, nie możemy polegać na specyfikacjach na poziomie morza. Niższa gęstość powietrza oznacza, że mniej cząsteczek powietrza uderza w powierzchnię radiatora, odprowadzając energię cieplną.

Regulacja prędkości wentylatora

Najbardziej bezpośrednim rozwiązaniem jest zwiększenie prędkości wentylatora. Zwiększając obroty, wypychamy większą objętość powietrza, aby zrekompensować mniejszą masę. Zwiększa to jednak hałas i zużycie energii.

Modyfikowanie geometrii płetwy

Alternatywnie, możemy zmodyfikować strukturę radiatora. Zwiększenie całkowitej powierzchni pomaga odzyskać utraconą wydajność cieplną bez zmiany wentylatora.

W poprzednich projektach PTSMAKE często zwiększaliśmy wysokość lub gęstość żeberek, aby zrównoważyć spadek wydajności. Liczba Nusselta¹¹. Zapewnia to odpowiednie rozpraszanie ciepła nawet w rozrzedzonym powietrzu.

Kompromis projektowy

Należy starannie wyważyć te czynniki. Samo powiększenie radiatora może naruszyć ograniczenia wagowe w zastosowaniach lotniczych.

W przypadku standardowego zespołu rurki cieplnej, zwiększenie powierzchni o 15% do 20% jest często wymagane do pracy na wysokości 5000 stóp, aby dopasować się do warunków termicznych na poziomie morza.

Duża wysokość nad poziomem morza zmniejsza gęstość powietrza, znacząco obniżając wydajność chłodzenia systemów konwekcji wymuszonej. Aby zapobiec przegrzaniu, inżynierowie muszą albo zwiększyć prędkość wentylatora, aby zwiększyć przepływ masy, albo zwiększyć powierzchnię radiatora, aby zrekompensować zmniejszoną wydajność wymiany ciepła.
