¿Construyendo articulaciones de robots humanoides? Un solo asiento de cojinete desviado 0.05mm provoca holgura en la muñeca, pérdida de repetibilidad y roscas peladas en el campo. La elección incorrecta de materiales añade un peso que sus motores no pueden soportar.
Los componentes de articulaciones de robots humanoides mecanizados por CNC a medida requieren 6061-T6 para carcasas, 7075 para bridas estructurales y Ti-6Al-4V para ejes de alta tensión, con tolerancias de orificio de cojinete de H6/H7, acabado superficial Ra 0.4-0.8μm y acumulación de tolerancias controlada por GD&T por debajo de 0.05mm.

He trabajado con equipos de robótica escalando desde prototipos hasta series piloto, y siempre surgen las mismas preguntas: qué material, cuántos ejes, cómo mantener la tolerancia. A continuación, desgloso cada paso con números reales del taller.

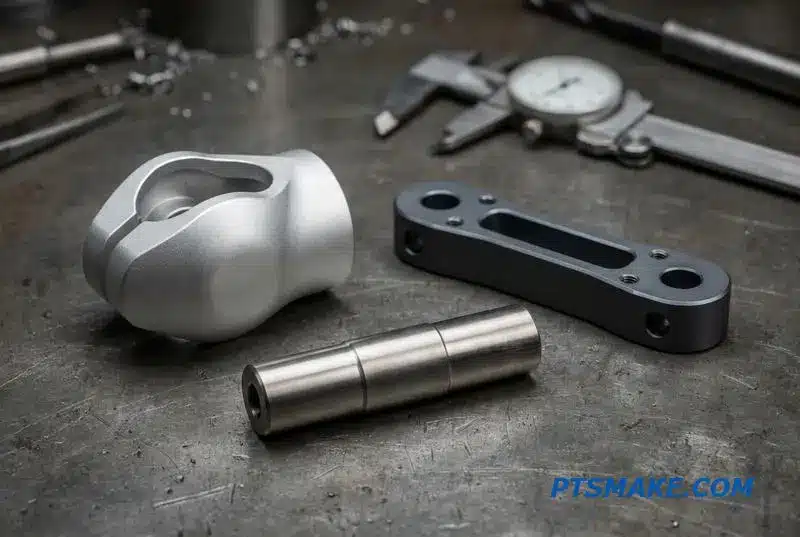

Aluminio 6061-T6 vs. Aluminio 7075 vs. Ti-6Al-4V — Eligiendo el Material Correcto para Cada Componente de Articulación
Seleccionar el material adecuado para los Componentes de Articulaciones de Robots Humanoides es una decisión crítica. Impacta directamente en el rendimiento, la durabilidad y el costo. Cada parte de una articulación robótica, desde la carcasa hasta el eje de salida, tiene demandas únicas. Mi objetivo es aclarar qué material se adapta mejor a cada aplicación.
Candidatos de Material Clave
Esta elección a menudo se reduce a tres aleaciones comunes: aluminio 6061-T6, aluminio 7075 y titanio Ti-6Al-4V. Cada una ofrece un equilibrio distinto de propiedades. Comprender estas diferencias es clave para optimizar su diseño tanto para la función como para la viabilidad de fabricación.
Resumen de Propiedades Iniciales
Veamos una comparación de alto nivel.
| Material | Caso de uso principal | Ventajas clave |
|---|---|---|
| 6061-T6 | Carcasas, piezas no estructurales | Rentable y mecanizable |
| 7075 | Enlaces estructurales, bridas | Alta relación resistencia-peso |
| Ti-6Al-4V | Ejes de alta tensión, sujetadores | Resistencia y durabilidad extremas |
Esta tabla proporciona un punto de partida para evaluar los materiales.

Al diseñar Componentes de Articulación de Robots Humanoides, debemos ir más allá de la resistencia básica. Factores como la resistencia a la fatiga, la dificultad de mecanizado y el costo del material juegan un papel enorme en el éxito del producto final. No siempre se trata de elegir el material más resistente disponible.
Aleaciones de Aluminio: 6061-T6 vs. 7075
El 6061-T6 es un caballo de batalla para piezas de uso general como carcasas de motor o soportes de montaje. Su excelente maquinabilidad mantiene bajos los costos de producción, un factor significativo que gestionamos en PTSMAKE. Sin embargo, su resistencia es limitada. Para componentes bajo cargas de flexión significativas, como bridas de salida, el aluminio 7075 es una opción mucho mejor.
Su relación resistencia-peso es muy superior. Pero esto viene con una desventaja. El 7075 es más difícil de mecanizar y es susceptible a agrietamiento por corrosión bajo tensión1 si no se maneja correctamente. Esta es una consideración crítica para piezas bajo tensión constante.

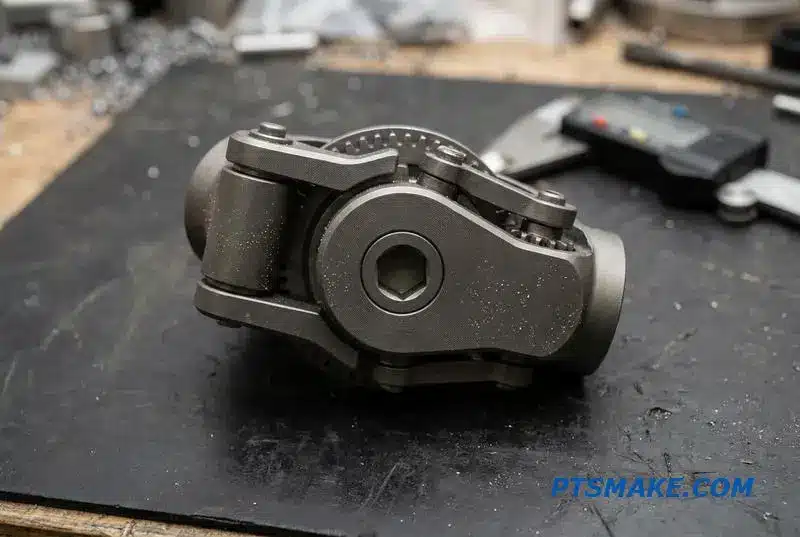

La Opción de Titanio: Ti-6Al-4V
Para las aplicaciones más exigentes, como ejes de alta tensión o sujetadores críticos, el Ti-6Al-4V es a menudo la única opción viable. Su resistencia y resistencia a la fatiga son excepcionales, pero tiene un precio más alto. Nuestra experiencia demuestra que el mecanizado CNC de titanio requiere configuraciones rígidas y herramientas específicas, lo que aumenta la complejidad de fabricación.
| Característica | Aluminio 6061-T6 | Aluminio 7075 | Ti-6Al-4V |
|---|---|---|---|
| Soldabilidad | Bien | Pobre | Justo (requiere blindaje) |
| Maquinabilidad | Excelente | Feria | Pobre |
| Coste relativo | Base | ~1.5x Base | ~10x-15x Base |
| Resistencia a la corrosión | Muy buena | Feria | Excelente |
Esta comparación más profunda muestra que no existe un único material "mejor".
Elegir entre 6061-T6, 7075 y Ti-6Al-4V requiere equilibrar rendimiento, costo y facilidad de fabricación. La selección ideal depende completamente de la aplicación específica dentro de la articulación robótica, desde carcasas de baja tensión hasta componentes estructurales de alta carga.

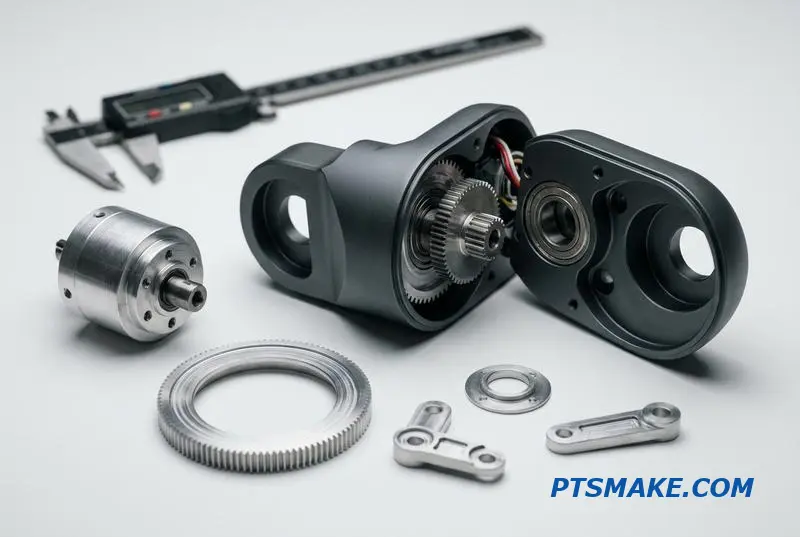

Acumulación de Tolerancias en la Articulación — Por Qué ±0.05mm en un Orificio de Carcasa Puede Romper Tu Robot
Al diseñar Componentes de Articulaciones de Robots Humanoides, a menudo nos centramos en la precisión de las piezas individuales. Sin embargo, una tolerancia única de ±0.05mm en el orificio de una carcasa parece insignificante. El peligro real radica en cómo estas pequeñas desviaciones se acumulan en todo un conjunto. Esto se llama acumulación de tolerancias.
El Efecto Acumulativo
Imagine múltiples componentes encajando. Cada pieza tiene su propio rango de tolerancia. La precisión del conjunto final no está determinada por la tolerancia más ajustada, sino por la suma de todas las tolerancias. Un pequeño error en una pieza puede generar una cascada, creando un problema mucho mayor.
Matemáticas Simples, Grandes Problemas
Veamos cómo esto se suma.
| Componente | Tolerancia |
|---|---|
| Parte A | ±0,05 mm |
| Parte B | ±0,05 mm |
| Parte C | ±0,05 mm |
| Acumulación total | ±0,15 mm |
Como puede ver, tres piezas simples pueden crear rápidamente una desviación significativa. Esta es una vista simplificada, pero resalta el problema central en una articulación robótica.

El verdadero problema en las articulaciones humanoides es la tolerancia acumulativa. No es solo un orificio. Es la tolerancia del orificio del asiento del rodamiento, la tolerancia del diámetro exterior del eje e incluso el paralelismo de las caras de la carcasa. Todas estas desviaciones individuales se acumulan, impactando directamente la articulación final Contragolpe2.
Un ejemplo numérico del mundo real
Considere una articulación de robot con cuatro interfaces de rodamiento. Si la tolerancia de mecanizado CNC para cada una es un aparentemente aceptable ±0.05mm, el juego radial potencial se suma. En el peor de los casos, esto crea una desviación total de 0.2mm incluso antes de considerar la holgura interna del rodamiento.
De milímetros a fallo de misión
Este juego de 0.2mm podría no parecer mucho. Pero extiéndalo a lo largo de un brazo humanoide, y resulta en una caída visible de la muñeca. El efector final del robot podría desviarse varios milímetros, destruyendo su repetibilidad y capacidad para realizar tareas precisas.
| Fuente de tolerancia | Desviación máxima |
|---|---|
| Interfaz de rodamiento 1 | 0,05 mm |
| Interfaz de rodamiento 2 | 0,05 mm |
| Interfaz de rodamiento 3 | 0,05 mm |
| Interfaz de rodamiento 4 | 0,05 mm |
| Juego radial total | 0.20 mm |
La Solución GD&T
Por eso confiamos en un enfoque de Dimensionamiento y Tolerancia Geométrica (GD&T) para los componentes de brazos robóticos. En lugar de simples tolerancias de +/- , especificamos relaciones como concentricidad, posición verdadera y paralelismo. Esto controla cómo se relacionan las piezas entre sí, no solo sus tamaños individuales.
Las tolerancias individuales se acumulan, convirtiendo desviaciones menores en problemas funcionales importantes como holgura en las articulaciones y repetibilidad reducida. Una estrategia GD&T adecuada es esencial para controlar estos errores acumulativos en ensamblajes complejos como los componentes de articulaciones de robots humanoides, asegurando que el rendimiento cumpla con la intención del diseño.

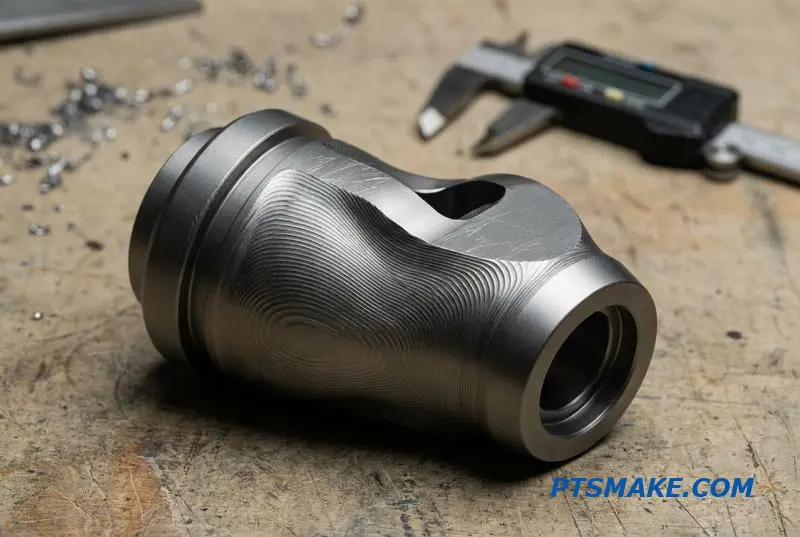

Mecanizado de 5 Ejes vs. 3 Ejes para Geometrías Complejas de Articulaciones de Robot
Al fabricar componentes de articulaciones de robots humanoides, la elección entre el mecanizado de 3 ejes y el de 5 ejes es crítica. Estas piezas a menudo presentan geometrías complejas que son esenciales para la función pero difíciles de producir. La estrategia de mecanizado adecuada impacta directamente en la precisión, el costo y el tiempo de entrega.
El Desafío Principal: Diseños Intrincados
Las articulaciones de robots humanoides exigen formas orgánicas para la reducción de peso y canales internos para cables o refrigeración. Estas características son difíciles de crear con métodos tradicionales. Elegir el proceso incorrecto puede llevar a múltiples configuraciones, acumulación de tolerancias y una integridad estructural comprometida, lo cual es inaceptable para aplicaciones robóticas.
Eligiendo la Herramienta Correcta
La decisión depende de la complejidad de la pieza y del presupuesto. Si bien el mecanizado de 3 ejes es un proceso fundamental, la tecnología de 5 ejes abre nuevas posibilidades para diseños integrados. Comprender las compensaciones es clave para el éxito.
| Característica | Mecanizado en 3 ejes | Mecanizado en 5 ejes |
|---|---|---|
| Movimiento | Ejes X, Y, Z | Ejes X, Y, Z + 2 ejes rotacionales |
| Lo mejor para | Piezas prismáticas, agujeros simples | Contornos complejos, socavados |
| Configuraciones | Múltiples | A menudo una única configuración |
| Coste | Tarifa por hora más baja | Tarifa horaria más alta, menos tiempo de configuración |

Muchos componentes de articulaciones humanoides requieren características como socavados y pasajes angulados. Aquí, el mecanizado de 5 ejes sobresale. Su capacidad para mover la herramienta o la pieza de trabajo en cinco ejes simultáneamente nos permite mecanizar contornos complejos y cavidades profundas en una sola configuración, asegurando un acabado superficial y una precisión superiores.
Mecanizado Simultáneo vs. Indexado
Es importante distinguir entre el mecanizado completo de 5 ejes y el de 3+2 (indexado). Una máquina 3+2 posiciona la pieza en un ángulo compuesto y luego realiza una operación de 3 ejes. Esto es ideal para piezas más simples como una carcasa de actuador cilíndrica con orificios roscados angulados.
Sin embargo, para una carcasa verdaderamente integrada con canales internos curvos, es necesario el mecanizado completo de 5 ejes. El movimiento continuo de la herramienta, guiado por complejas Interpolación3, es la única forma de lograr un acabado suave y preciso en esas superficies orgánicas. En PTSMAKE, guiamos a los clientes a través de esta elección para optimizar sus diseños para la fabricabilidad.
| Escenario de aplicación | Proceso recomendado | Justificación |
|---|---|---|
| Carcasa de actuador simple | Ejes 3+2 | Rentable para formas prismáticas. |
| Articulación integrada con canales internos | 5 ejes completos | Requerido para contornos complejos y orgánicos. |
| Piezas con múltiples características anguladas | Ejes 3+2 o 5 ejes | Depende de la tolerancia y las necesidades de la superficie. |
Según nuestro análisis, pasar al mecanizado de 5 ejes puede añadir un 15-30% al coste del tiempo de máquina. Sin embargo, casi elimina los errores de las operaciones secundarias y el reposicionamiento manual, proporcionando un mejor valor general para piezas complejas.
La elección entre el mecanizado de 3 ejes y el de 5 ejes depende de la geometría de los componentes de la articulación de su robot humanoide. Para diseños complejos e integrados, el mecanizado de 5 ejes ofrece una precisión y eficiencia inigualables, justificando la inversión al reducir las configuraciones y mejorar la calidad de las piezas.

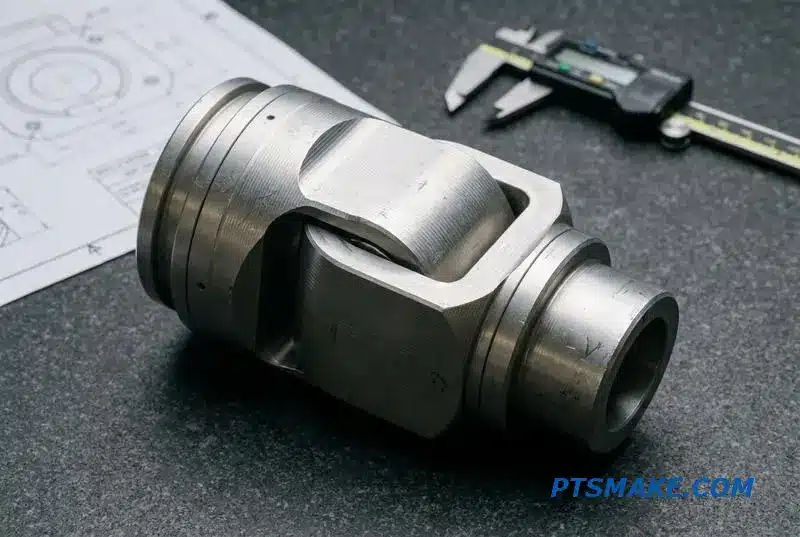

Del Bloque a la Articulación — El Proceso de Fabricación CNC para una Carcasa de Actuador de Robot
Transformar un bloque sólido de aluminio 7075 en un componente preciso de la articulación de un robot humanoide es un proceso detallado. Comienza con la materia prima y termina con una pieza acabada que cumple con tolerancias estrictas. Cada paso requiere una planificación y ejecución cuidadosas para obtener resultados óptimos.
El Viaje de Transformación
El viaje desde un bloque simple hasta una carcasa compleja implica varias etapas clave de fabricación. Aseguramos la precisión en cada fase para garantizar la integridad y el rendimiento de la pieza final. Esto es fundamental para los componentes de articulaciones de robots humanoides que exigen fiabilidad.
Etapas Clave de Mecanizado
| Escenario | Descripción | Enfoque clave |
|---|---|---|
| Preparación | Escuadrar el bloque y establecer referencias. | Precisión fundamental. |
| Desbaste | Remoción de material en bruto a alta velocidad. | Eficiencia y estabilidad. |
| Acabado | Lograr las dimensiones finales y el acabado superficial. | Precisión y calidad. |
| Inspección | Verificar todas las características según el plano. | Garantía de calidad. |
Este enfoque estructurado asegura que cada carcasa de actuador que producimos en PTSMAKE cumple con los exigentes estándares requeridos para las aplicaciones de robótica moderna.

La secuencia completa de mecanizado de la carcasa del actuador requiere precisión de principio a fin. Para una pieza típica de complejidad media, el tiempo de ciclo en nuestro taller es de alrededor de 45 a 90 minutos. Comenzamos refrentando y escuadrando la barra de aluminio 7075 para crear una referencia perfecta.
Mecanizado Inicial y Desbaste
A continuación, desbastamos la gran cavidad interna. Utilizamos trayectorias de herramienta trocoidales4 para gestionar el contacto de la herramienta y evacuar las virutas de forma eficaz. El refrigerante a alta presión es esencial aquí, ya que evita la soldadura de virutas en cavidades profundas. Este es un paso crítico en el proceso de mecanizado CNC para una carcasa de actuador de robot.
La Secuencia Paso a Paso
| Paso | Operación | Herramientas Utilizadas |
|---|---|---|
| 1 | Refrentado y Escuadrado | Fresa de Planear |
| 2 | Desbaste de Cavidad Interna | Fresa de Alta Velocidad |
| 3 | Semi-Acabado de Agujero | Cabezal de Mandrinar |
| 4 | Taladrado y Roscado | Juego de Brocas y Machos |
| 5 | Acabado de Cara de Brida | Fresa de Acabado |
| 6 | Mecanizado de Ranuras para Cables | Fresa de Diámetro Pequeño |
| 7 | Acabado Final de Agujero | Inserto de CBN |
Después del desbaste, semi-acabamos el agujero del rodamiento y luego taladramos y roscamos todos los agujeros roscados. Luego volteamos la pieza para mecanizar características como las ranuras pasacables. Finalmente, se utiliza un inserto de Nitruro de Boro Cúbico (CBN) para el acabado final del agujero y lograr un ajuste y una superficie perfectos.
Todo el proceso convierte un bloque sólido en una carcasa de actuador de robot compleja y de alta precisión. Esta transformación se basa en una secuencia de operaciones CNC cuidadosamente planificada, desde el desbaste inicial hasta los toques finales, asegurando que cada componente cumpla con estrictos estándares de rendimiento y calidad.

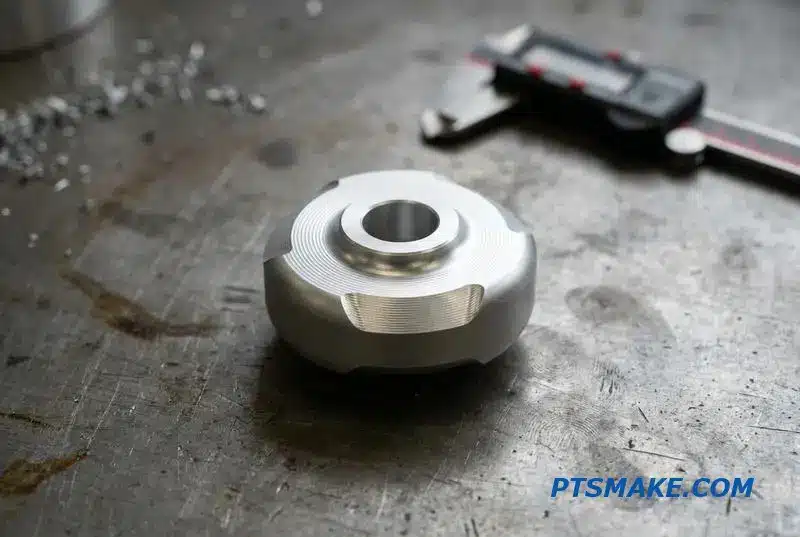

Mecanizado de Asientos de Cojinete — Por Qué el Acabado Superficial y la Redondez Determinan la Vida Útil de la Articulación
En los componentes para robots humanoides, el asiento del rodamiento es donde la precisión más importa. Un acabado superficial deficiente o una redondez fuera de especificación causa directamente un desgaste prematuro, vibración y eventual falla de la articulación. Las tolerancias no son negociables para lograr una vida útil confiable y un funcionamiento suave.
El papel del acabado superficial
Un acabado superficial adecuado, típicamente Ra 0.4-0.8μm, asegura que la pista exterior del rodamiento tenga el máximo contacto con el asiento. Una superficie más rugosa reduce el área de contacto, creando puntos de alta tensión que pueden conducir a microfretting y fatiga del material a lo largo de millones de ciclos.
¿Por qué la redondez es crítica?
Incluso con un acabado perfecto, un orificio no circular impide una distribución uniforme de la carga. Una tolerancia de redondez de 0.005mm es estándar para estas aplicaciones. Exceder esto causa una presión desigual sobre el rodamiento, lo que lleva a un desgaste acelerado en un lado y compromete la precisión de toda la articulación.
| Característica | Efecto de mecanizado deficiente | Consecuencia |
|---|---|---|
| Acabado superficial | Valor Ra alto (>0.8μm) | Contacto reducido, puntos de tensión |
| Redondez | Orificio ovalado o lobulado | Carga desigual del rodamiento, vibración |
| Diámetro | Ajuste incorrecto (demasiado apretado/suelto) | Daño del rodamiento, deslizamiento |

Lograr las especificaciones requeridas implica seleccionar la estrategia de mecanizado adecuada. No todos los métodos producen el mismo resultado, y las condiciones térmicas juegan un papel importante, especialmente con materiales como el aluminio utilizados en los componentes de las articulaciones de robots humanoides. Comprender estos factores es clave para una fabricación exitosa.
Comparación de métodos de mecanizado
El mandrinado es a menudo el mejor método para lograr una redondez y un acabado superiores en un orificio de rodamiento. A diferencia del escariado, que puede seguir la trayectoria de un orificio pretaladrado, el mandrinado utiliza una herramienta de un solo punto para generar un círculo más verdadero. El fresado fino también se puede utilizar, pero controlar el acabado superficial a Ra 0.8μm es un desafío.
| Método | Redondez Típica | Acabado Típico (Ra) | Ventajas clave |
|---|---|---|---|
| Mandrinado CNC | < 0.005mm | 0.4 – 0.8μm | Mejor precisión geométrica |
| Escariado | 0.005 – 0.015mm | 0.8 – 1.6μm | Velocidad y eficiencia |
| Fresado Fino | 0.010 – 0.020mm | > 1.6μm | Versatilidad para características |
Gestión de la Expansión Térmica
La expansión térmica es una variable crítica, a menudo pasada por alto. Para el aluminio, la Coeficiente de dilatación térmica (CTE)5 es aproximadamente 23μm/m/°C. Una pieza mecanizada a 20°C que funciona a 50°C se expandirá. Para un asiento de rodamiento de 50mm, este cambio de 30°C significa que el diámetro crece aproximadamente 0.0345mm, alterando drásticamente el ajuste. Siempre recomendamos una pasada de desbaste, permitiendo que la pieza se estabilice térmicamente, seguida de una pasada de acabado final para mantener tolerancias ajustadas.
Lograr un ajuste de rodamiento fiable va más allá del control básico del diámetro. Exige un enfoque holístico, considerando el acabado superficial, la redondez y la expansión térmica. Seleccionar el proceso de mecanizado adecuado, como el mandrinado CNC, es esencial para componentes que requieren precisión y rendimiento a largo plazo.

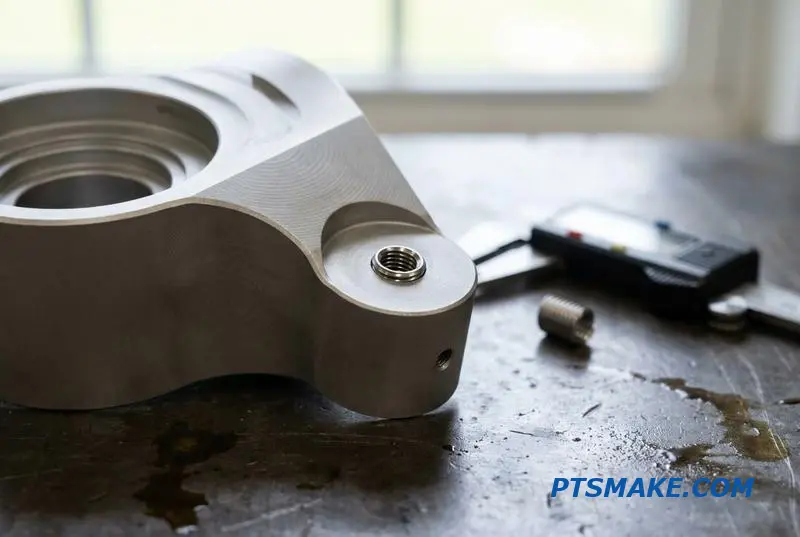

Insertos Roscados y Helicoils — Por Qué Son Más Importantes en Articulaciones Humanoides que en Cualquier Otra Aplicación
Las roscas peladas en carcasas de aluminio son un dolor de cabeza recurrente en el prototipado de robots. Una rosca fallida puede dejar fuera de servicio un componente durante el montaje o el servicio en campo. La solución radica en elegir la estrategia de fijación adecuada desde el principio, especialmente para componentes críticos de las articulaciones de robots humanoides.
Tornillos Roscadores vs. Insertos Helicoidales
Su elección depende de la aleación de aluminio y la vida útil esperada. Los tornillos roscadores son excelentes para materiales más blandos como el 6061, ya que forman roscas en frío sin crear virutas. Para aluminio 7075 más duro o uniones que requieren desmontaje repetido, los insertos helicoidales de acero inoxidable son necesarios.
| Característica | Tornillo Roscador | Inserto Helicoidal (Helicoil) |
|---|---|---|
| Lo mejor para | Aluminio más blando (p. ej., 6061) | Aluminio más duro (p. ej., 7075) |
| Proceso | Forma roscas en frío, sin virutas | Proporciona roscas de acero duraderas |
| Caso práctico | Montaje permanente o limitado | Desmontaje y montaje frecuente |
| Fuerza | Resistencia a la extracción moderada | Alta resistencia a la extracción y al desgaste |
Esta decisión es fundamental para la longevidad y la facilidad de mantenimiento de la unión.

Consideraciones de Diseño y Mecanizado
Tomar la decisión correcta al principio de la fase de diseño previene fallos costosos más adelante. Basándonos en nuestro trabajo con clientes de robótica, recomendamos especificar insertos roscados para cualquier interfaz atornillada que se vaya a desmontar más de cinco veces. Esto es común durante la I+D. Además, úselos cuando el par de apriete del perno exceda los 10 Nm en una pieza de aluminio.
Interacción de Materiales y Mecanizado
Los tornillos roscadores desplazan el material en lugar de cortarlo. Este proceso funciona bien en aluminio dúctil 6061. Sin embargo, en el 7075 más duro, puede inducir tensión y provocar grietas. Para estas aplicaciones, un helicoil proporciona una rosca robusta de acero inoxidable, previniendo el desgaste y Galling6 contra pernos de acero.
La Importancia del Mecanizado de Precisión
Mecanizar el orificio para un inserto no es una operación de roscado estándar. El programa CNC debe especificar el tamaño de orificio y la rosca específicos para el inserto, a menudo utilizando un macho de roscar STI (Screw Thread Insert). En PTSMAKE, sabemos que la precisión en el mecanizado del orificio del inserto es crítica. Un orificio incorrecto compromete la resistencia de toda la unión.
| Directriz | Condición para Insertos Roscados | Justificación |
|---|---|---|
| Capacidad de servicio | Desmontado > 5 veces en su vida útil | Previene el desgaste de la rosca en carcasas de aluminio |
| Especificaciones de Par | El par del perno excede los 10 Nm | Las roscas de aluminio pueden pelarse bajo altas cargas de sujeción |
| Material | Uso de aluminio 7075-T6 | Una aleación más dura requiere una interfaz de rosca más fuerte |
Elegir entre un orificio roscado simple y un inserto es una decisión clave para cualquier articulación de robot humanoide de alto rendimiento.
Seleccionar el método de roscado correcto desde el principio es vital para la fiabilidad y el mantenimiento a largo plazo de las articulaciones de los robots humanoides. Esta decisión afecta a todo, desde la velocidad de iteración del prototipo hasta el rendimiento del producto final en el campo, lo que la convierte en una consideración crítica para los diseñadores.

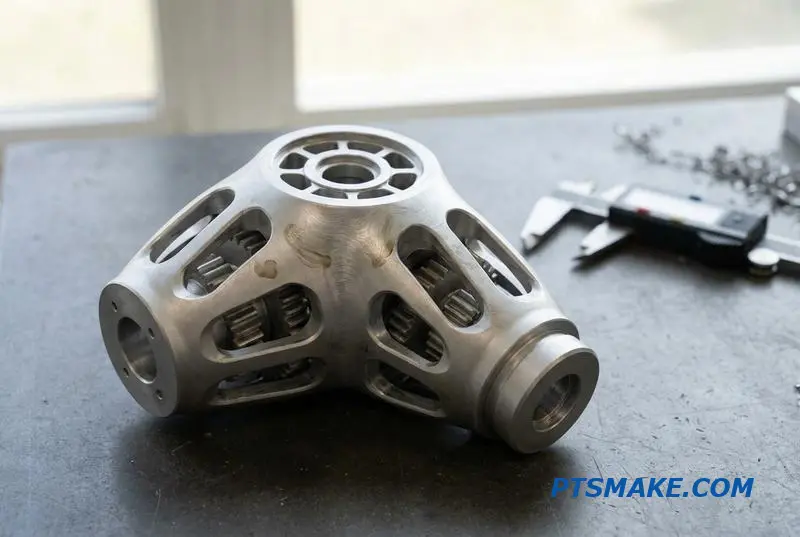

Reducción de Peso Sin Sacrificar Rigidez — Aligeramientos, Nervaduras y Patrones de Celosía Orgánica
Al diseñar componentes para articulaciones de robots humanoides, cada gramo cuenta. El peso ahorrado en el brazo de un robot reduce el par requerido de cada motor en la cadena cinemática, mejorando la eficiencia y el rendimiento. El desafío es eliminar masa sin comprometer la rigidez necesaria para movimientos precisos.
Estrategias Fundamentales
El vaciado es el enfoque más directo. Mecanizamos el material de las áreas que no soportan cargas significativas, como las paredes internas de una carcasa de actuador. Para una mayor rigidez con menos peso, a menudo mecanizamos estructuras nervadas en lugar de dejar una pared de espesor completo. Esto crea un esqueleto fuerte.
Comparación de Técnicas Comunes
| Técnica | Reducción de peso | Complejidad del mecanizado |
|---|---|---|
| Fresado de Cavidades | Moderado | Bajo a medio |
| Nervaduras | Alta | Medio |
| Alma Delgada | Alta | Alta |
| Celosía | Muy alta | Muy Alta (5 Ejes) |
Estos métodos son fundamentales para crear componentes ligeros para articulaciones de robots. La clave es elegir la estrategia correcta basándose en el caso de carga específico y las limitaciones de fabricación de la pieza.

Lograr una reducción significativa de peso requiere ir más allá de los simples vaciados. Aquí es donde las técnicas avanzadas de mecanizado CNC se vuelven críticas, especialmente para piezas como soportes de motor o miembros estructurales donde la rigidez no es negociable. Es un equilibrio entre la eliminación agresiva de material y el control preciso.
Mecanizado y Herramientas Avanzadas
El mecanizado de paredes delgadas de aluminio, de hasta 0,5 mm, es muy eficaz pero introduce riesgos como el traqueteo y la distorsión. En PTSMAKE, controlamos esto utilizando fresas de extremo de hélice variable que interrumpen las vibraciones armónicas. Esto nos permite crear piezas extremadamente ligeras pero rígidas.
Para las aplicaciones más exigentes, utilizamos mecanizado de 5 ejes para crear patrones orgánicos de celosía o aletas. Estas intrincadas estructuras, guiadas por Análisis por elementos finitos (FEA)7, imitan el crecimiento óseo, colocando material solo donde es estructuralmente necesario. Esto no solo maximiza la relación rigidez-peso, sino que también aumenta la superficie para una mejor refrigeración pasiva.
Selección de Herramientas Especializadas
| Aplicación | Herramienta recomendada | Beneficio clave |
|---|---|---|
| Fresado de Cavidades Profundas | Fresa de Cuello Reducido | Evita el roce del vástago en paredes profundas |
| Acabado de Paredes Delgadas | Fresa de Hélice Variable | Suprime el traqueteo y la vibración |
| Celosías Orgánicas | Fresa Esférica (5 Ejes) | Permite contornos complejos y suaves |
Estas elecciones de herramientas son esenciales al ejecutar el fresado de una carcasa de actuador con cavidades o cualquier otro componente complejo donde la precisión y el acabado superficial son primordiales.
La reducción de peso efectiva combina un diseño inteligente con fabricación avanzada. Técnicas como el fresado de cavidades, estructuras nervadas y celosías orgánicas de 5 ejes permiten Componentes de Articulación de Robot Humanoide más ligeros y eficientes sin sacrificar la rigidez crítica necesaria para un funcionamiento fiable en aplicaciones exigentes.

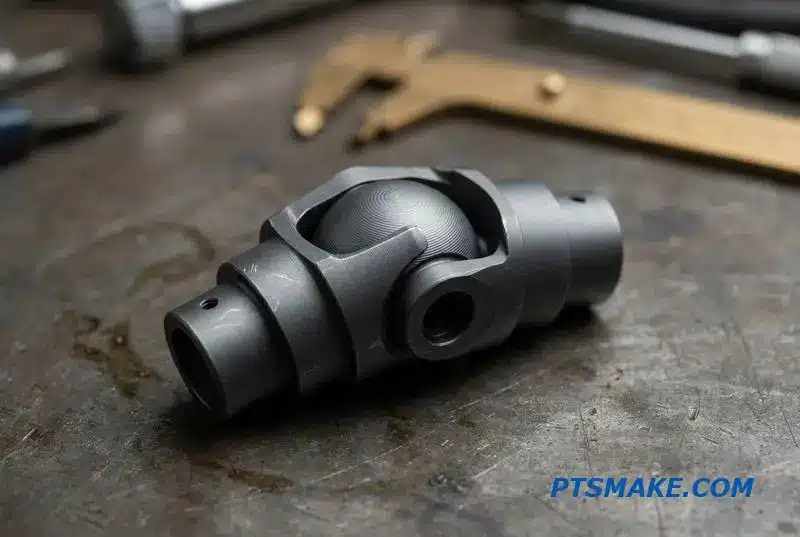

Acabado Superficial para Componentes de Articulaciones de Robot — Anodizado Duro, Oxidación por Microarco y Lubricantes de Película Seca
El aluminio es una opción principal para las articulaciones de robots debido a su ligereza, pero su blandura es una desventaja. Para Componentes de Articulación de Robot Humanoide, los tratamientos superficiales no son opcionales; son esenciales para la durabilidad. El acabado correcto previene el desgaste y asegura un rendimiento a largo plazo.
Opciones Clave de Endurecimiento Superficial
El anodizado duro y la oxidación por microarco son dos métodos principales que utilizamos. Ambos crean una capa dura y resistente al desgaste integral al sustrato de aluminio. Cada uno satisface diferentes requisitos de rendimiento, especialmente bajo condiciones de alta carga que se encuentran en la robótica moderna.
Comparando el Anodizado y la OMA
Aquí hay una comparación rápida basada en proyectos que hemos manejado en PTSMAKE.
| Característica | Anodizado Duro (Tipo III) | Oxidación por microarco (MAO) |
|---|---|---|
| Espesor típico | 25-50 µm | 50-100 µm |
| Dureza de la superficie | 60-70 HRC | > 70 HRC |
| Lo mejor para | Superficies de apoyo, desgaste general | Juntas de alto par, alto impacto |
| Apariencia | Gris oscuro a negro | Cerámica blanquecina a gris |

Elegir el tratamiento adecuado va más allá de la dureza. La aplicación dicta la mejor elección. Un anodizado duro para juntas de robot proceso (MIL-A-8625 Tipo III) es excelente para superficies de apoyo y desgaste general por deslizamiento, proporcionando una capa protectora fiable.
Consideraciones prácticas sobre el diseño
Sin embargo, los recubrimientos añaden material. Este es un detalle crítico para ajustes de precisión. Los orificios de rodamientos y los agujeros roscados perderán su tolerancia requerida si se recubren. Siempre aconsejamos a los clientes que diseñen con una holgura de 0.05mm o que planifiquen un escariado posterior al recubrimiento para restaurar las dimensiones. Enmascarar estas características críticas antes del tratamiento es una práctica estándar.
Soluciones Avanzadas para Condiciones Extremas
Para articulaciones que experimentan un par muy alto, una carcasa del actuador con acabado superficial se beneficia más de Oxidación por Microarco8. Este proceso crea una capa cerámica aún más dura. Para componentes como ejes donde se desea reemplazar el acero inoxidable, el niquelado químico ofrece una resistencia superior a la corrosión y dureza.
Gestión de la Fricción Interna
Las superficies deslizantes internas presentan otro desafío. Aquí, aplicamos lubricantes de película seca. Los recubrimientos de disulfuro de molibdeno o impregnados de PTFE crean una superficie de baja fricción sin atraer residuos. Estas piezas CNC con lubricante de película seca son esenciales para un funcionamiento suave y sin mantenimiento dentro de una articulación cerrada.
| Tipo de tratamiento | Aplicación principal | Beneficio clave |
|---|---|---|
| Enmascaramiento | Alojamiento de rodamientos, roscas | Mantiene tolerancias críticas |
| Níquel químico | Ejes, pasadores | Resistencia a la corrosión, dureza |
| Lubricante de Película Seca | Piezas deslizantes internas | Reduce la fricción, sin grasa |
Seleccionar el tratamiento superficial adecuado es crucial para la durabilidad de Componentes de Articulación de Robot Humanoide. El anodizado duro, el MAO y los lubricantes de película seca tienen cada uno funciones específicas. Una planificación cuidadosa de las tolerancias y el enmascaramiento es esencial para lograr un rendimiento óptimo y la longevidad de los componentes.

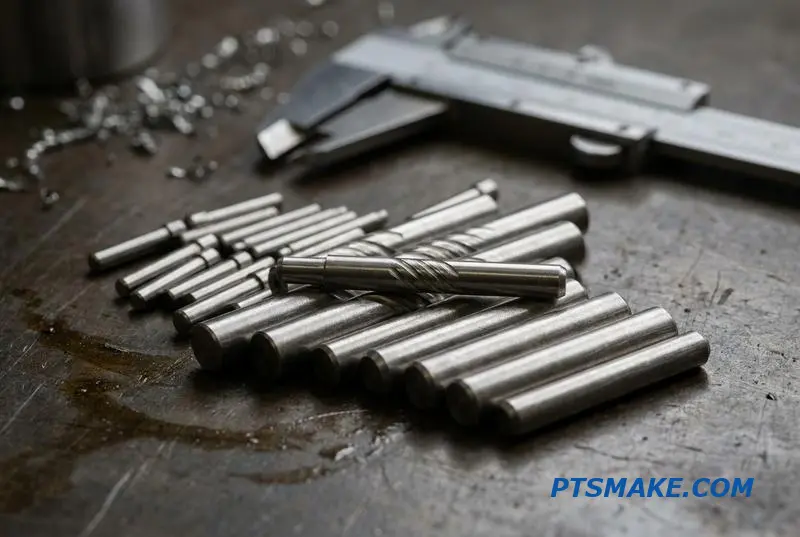

El Papel del Mecanizado Suizo en Piezas Pequeñas de Articulaciones Humanoides — Pasadores, Ejes y Espigas de Precisión
Los componentes de las articulaciones de los robots humanoides no se tratan solo de carcasas fresadas. Las piezas más pequeñas e intrincadas, como pasadores, ejes y espigas, son igualmente críticas. Para estas, los tornos tipo suizo suelen ser la mejor solución, ofreciendo una precisión excepcional para piezas CNC pequeñas en robots humanoides.
Torneado Suizo vs. Convencional
El mecanizado suizo sobresale donde el torneado convencional tiene dificultades. Está diseñado para piezas pequeñas y complejas que requieren alta precisión. Este método es esencial para componentes con tolerancias ajustadas, asegurando una interacción impecable dentro de un conjunto de articulación robótica. Las principales diferencias son claras cuando se observan sus capacidades.
| Característica | Mecanizado suizo | Torneado convencional |
|---|---|---|
| Soporte de piezas | El casquillo guía soporta la pieza de trabajo | El mandril sujeta un extremo |
| Relación L:D | Ideal para >5:1 | Mejor para <5:1 |
| Tolerancia | Tan ajustado como ±0.005mm | Típicamente ±0.025mm |
| Complejidad | Maneja características multieje fácilmente | Limitado a geometrías más simples |
En PTSMAKE, aprovechamos el mecanizado suizo para estas aplicaciones exigentes. Garantiza la estabilidad y el rendimiento necesarios para los componentes de articulación torneados con precisión.

Cuándo Especificar el Mecanizado Suizo
Decidir entre el torneado suizo y el convencional se reduce a algunos factores clave. Si la longitud de una pieza es más de cinco veces su diámetro, el mecanizado suizo es la elección clara. El casquillo guía proporciona soporte, evitando la deflexión y manteniendo la precisión a lo largo de toda la longitud.
Tolerancias Geométricas Críticas
Para piezas con múltiples diámetros, como ejes de codificador, mantener una alineación perfecta es crucial. Las máquinas suizas sobresalen en mantener tolerancias ajustadas Concentricidad9, a menudo mejor que 0.01mm. Esto asegura una rotación suave y previene la vibración, lo cual es vital para el rendimiento de los componentes de las articulaciones de robots humanoides. También las usamos para piezas que requieren orificios transversales o superficies planas fresadas.
Elección de Materiales para Componentes de Articulaciones
La selección de materiales impacta directamente la durabilidad y el rendimiento. Basándonos en nuestro trabajo con clientes, hemos encontrado que materiales específicos funcionan mejor para diferentes aplicaciones. La elección correcta del material es fundamental para la longevidad y fiabilidad de las piezas de robot mecanizadas en torno suizo.
| Componente | Material | Beneficio clave |
|---|---|---|
| Pasadores | Acero Inoxidable 303 Rectificado | Resistencia a la corrosión y acabado suave |
| Ejes de Alta Resistencia | 17-4PH H900 | Alta resistencia a la tracción y dureza |
| Acoplamientos | Acero Aleado 4140HT | Excelente resistencia a la fatiga y al impacto |
Seleccionar el material correcto desde el principio evita fallos costosos más adelante. Esta experiencia es una parte fundamental de cómo abordamos cada proyecto.
El mecanizado suizo es indispensable para componentes pequeños y complejos de articulaciones de robots humanoides. Ofrece una precisión superior para piezas con altas relaciones longitud-diámetro, requisitos de concentricidad ajustados y características complejas. La selección adecuada del material asegura aún más la durabilidad y fiabilidad de estas piezas críticas.
EDM para Características Intrincadas de Articulaciones — Estrías, Hexágonos Internos y Ranuras de Entrada Estrecha
Aunque el fresado CNC es un proceso versátil, tiene limitaciones al producir ciertas características intrincadas para componentes de articulaciones de robots humanoides. Algunas geometrías son imposibles o simplemente antieconómicas de mecanizar convencionalmente, lo que nos impulsa hacia métodos especializados.
Cuando el Mecanizado Tradicional se Queda Corto
Características como estrías internas, cavidades hexagonales ciegas y ranuras profundas y estrechas presentan desafíos significativos. Las herramientas de fresado requieren espacio libre y no pueden crear esquinas internas afiladas o acceder a espacios estrechos y cerrados sin comprometer la integridad de la pieza o incurrir en costos prohibitivos.
La solución EDM
El mecanizado por descarga eléctrica (EDM) sobresale donde el fresado no puede. Utiliza energía térmica para eliminar material, permitiendo la creación de formas internas complejas con alta precisión, independientemente de la dureza del material. Esto lo hace ideal para componentes de unión especializados.
| Tipo de función | Desafío del fresado convencional | Solución EDM |
|---|---|---|
| Estrías internas | Requiere herramientas especiales (brochado) | El EDM de hilo crea perfiles precisos |
| Casquillos hexagonales ciegos | Imposible fresar esquinas afiladas | El EDM por penetración forma formas perfectas |
| Ranuras profundas y estrechas | Alto riesgo de rotura de herramienta | El EDM de hilo corta sin estrés mecánico |

Para piezas complejas de unión de robots, debemos elegir entre EDM de hilo y EDM por penetración. Cada uno tiene un propósito distinto en la fabricación de precisión. Comprender sus aplicaciones garantiza que produzcamos las características correctamente y de manera rentable desde el principio.
EDM de hilo para características pasantes
El EDM de hilo es perfecto para cortar un componente completo, creando perfiles intrincados. A menudo lo usamos para estrías internas en ejes de transmisión de acero endurecido para articulaciones de robots humanoides. Un hilo delgado y cargado eléctricamente actúa como herramienta de corte, ofreciendo una precisión excepcional para formas continuas.
EDM por penetración para cavidades ciegas
El EDM por penetración, o electroerosión por penetración, es la solución para características ciegas, no pasantes. Para una salida de actuador con cavidad hexagonal de EDM por penetración, mecanizamos un electrodo personalizado con la forma del hexágono. El proceso utiliza chispas eléctricas controladas sumergidas en un Fluido dieléctrico10 para erosionar el material, formando la cavidad sin contacto mecánico.
Consideraciones de costo y velocidad
El EDM es más lento que el fresado; una velocidad de avance típica del EDM de hilo es de solo 3-10 mm²/min. Sin embargo, para características que de otro modo requerirían brochado o múltiples configuraciones de fresado complejas, el EDM se convierte en la opción más económica. Convierte diseños imposibles en piezas de articulaciones de robot EDM terminadas.
| Proceso | Lo mejor para | Aplicación típica | Ventajas clave |
|---|---|---|---|
| Electroerosión por hilo | Perfiles de corte pasante | Estrías internas, chaveteros | Alta precisión en materiales endurecidos |
| Electroerosión por penetración | Cavidades ciegas, formas complejas | Casquillos hexagonales, moldes | Crea características inaccesibles para las herramientas de corte |
Para características internas intrincadas donde el fresado es poco práctico, el EDM es el método esencial. Ofrece precisión para geometrías como estrías y cavidades ciegas, lo que permite los diseños de componentes avanzados necesarios para los componentes y actuadores de articulaciones de robots humanoides modernos.

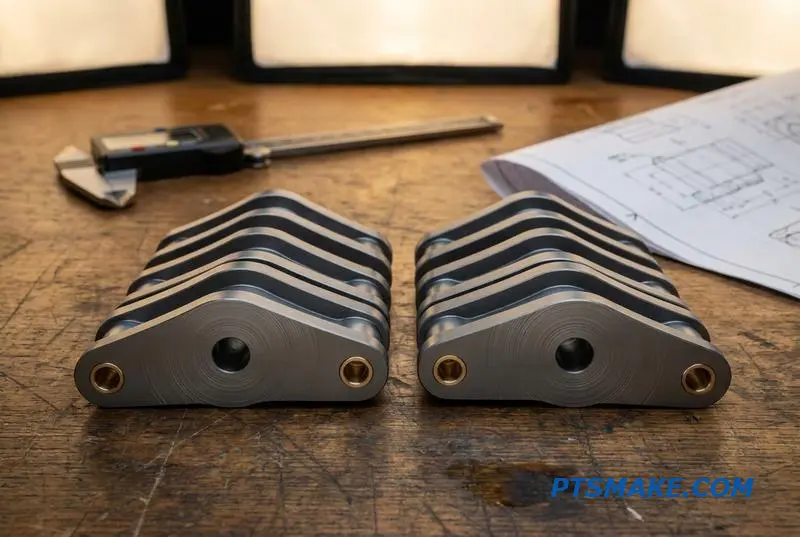

Del Prototipo a la Serie Piloto — Escalando Componentes de Articulaciones CNC Sin Rediseñar
Las startups de hardware a menudo se enfrentan a un obstáculo importante al escalar la producción. Un prototipo mecanizado por CNC funciona perfectamente, pero pasar a una serie piloto crea desafíos para mantener las tolerancias y controlar los costos. La clave es que el trabajo inicial no se desperdicia.
El poder de los procesos validados
La belleza del mecanizado CNC reside en su base digital. Una vez que un programa CAM y la configuración de sujeción se validan para un prototipo, están listos para una tirada mayor. Este camino directo evita por completo fases de rediseño costosas y que consumen mucho tiempo.
Escalado sin empezar de nuevo
Para componentes como los de los robots humanoides, esto es una ventaja significativa. El camino de unas pocas unidades a unos pocos cientos es claro y predecible. El proceso de fabricación central se mantiene consistente, asegurando que la calidad se mantenga.
| Aspecto | Prototipo (10 unidades) | Serie Piloto (200 unidades) |
|---|---|---|
| Archivo de Diseño | CAD Finalizado | Sin cambios |
| Programa CAM | Validado | Reutilizado |
| Fijación | Probado | Reutilizado |
| Tolerancias | Logrado | Mantenido |

Escalar de prototipo a serie piloto no se trata solo de repetir los mismos pasos. La verdadera eficiencia proviene de la optimización dirigida. Aquí es donde cambiamos nuestra estrategia de simplemente fabricar una pieza a producirla eficientemente en un volumen mayor.
Abastecimiento Estratégico de Materiales
Para diez prototipos, podríamos comprar material a un distribuidor local. Para 200 unidades, podemos hacer un pedido directo a fábrica de materias primas. Este cambio a la compra al por mayor es uno de los principales impulsores de la reducción de costes por pieza.
Optimización del tiempo de ciclo
También refinamos el proceso de fabricación en sí. Esto incluye la creación de fijaciones de varias piezas para mecanizar varios componentes en una sola configuración. También optimizamos las velocidades de avance y las trayectorias de herramientas, lo que reduce valiosos segundos o minutos del tiempo de ciclo de cada pieza. Este es un paso crítico para la fabricación de componentes de robots de bajo volumen.
Después de colaborar con los clientes en estas optimizaciones, hemos visto cómo unos pocos ajustes clave ofrecen resultados importantes. El alto costo inicial de configuración se distribuye entre más unidades. Este concepto de Amortización de la Configuración11 combinado con el precio de materiales a granel, es cómo logramos ahorros significativos. Esta ventaja hace que el mecanizado CNC sea ideal para escalar la fabricación de robots humanoides en comparación con la fundición, que requiere moldes caros y largos plazos de entrega.
| Factor de coste | Prototipo (10 unidades) | Serie Piloto (200 unidades) |
|---|---|---|
| Costo de Configuración/Unidad | Alta | Bajo |
| Costo de Material/Unidad | Estándar | Reducido (a Granel) |
| Tiempo de Ciclo/Unidad | Línea de base | Optimizado (Menor) |
| Costo Total por Unidad | Referencia | ~40% de Reducción |
El mecanizado CNC ofrece un camino directo y eficiente desde un prototipo único hasta una serie piloto. Al reutilizar programas validados y optimizar el aprovisionamiento de materiales y los tiempos de ciclo, las startups pueden escalar la producción de componentes de articulaciones de robots humanoides sin rediseño, ahorrando tiempo y capital significativos.
Protocolo de Inspección CMM para Componentes de Articulaciones de Robot — Qué se Mide y Por Qué
Un protocolo detallado de inspección CMM es innegociable para producir componentes de articulaciones de robots humanoides fiables. El proceso asegura que cada característica crítica para el rendimiento cumpla con especificaciones estrictas. En PTSMAKE, nos centramos en un flujo de trabajo sistemático que no deja lugar a errores, ya que pequeñas desviaciones pueden conducir a problemas de rendimiento significativos.
Puntos Clave de Inspección CMM
Nuestro proceso de control de calidad para piezas de robots CNC se basa en varias mediciones críticas. Cada punto impacta directamente la función y longevidad del ensamblaje final. Errores menores en estas áreas pueden causar atascamiento, vibración o falla prematura.
Comprobaciones geométricas y posicionales
La siguiente tabla describe las comprobaciones esenciales que realizamos en cada componente de la junta. Este enfoque sistemático para el aseguramiento de la calidad del mecanizado CNC para robótica garantiza que las piezas encajen y funcionen según lo diseñado, asegurando un movimiento suave y preciso en el montaje final.
| Punto de medición | Rasgo crítico | Motivo de la inspección |
|---|---|---|
| Agujero del rodamiento | Diámetro y redondez | Asegura un ajuste adecuado del rodamiento y una rotación suave. |
| Cara de la brida | Paralelismo al eje del orificio | Evita la desalineación y la distribución desigual de la carga. |
| Agujeros roscados | Posición Verdadera | Garantiza la alineación correcta con los componentes de acoplamiento. |
| Asiento del codificador | Planitud y altura | Crítico para una retroalimentación de posición precisa del codificador. |
Comprendiendo las limitaciones de la medición
Si bien una CMM es una herramienta poderosa, es importante comprender sus limitaciones y el concepto de incertidumbre de medición. Una CMM típica tiene una precisión de alrededor de 2.5μm + L/300. Para una tolerancia estándar de ±0.01mm, esto nos da una Relación de Incertidumbre de Prueba (TUR)12 de 4:1, lo cual es ampliamente aceptado.
Esta relación significa que el dispositivo de medición es cuatro veces más preciso que la tolerancia que está verificando. Proporciona confianza en los resultados de la inspección para la mayoría de las características de los componentes de las articulaciones de robots humanoides. Sin embargo, para tolerancias extremadamente ajustadas, necesitamos considerar otros métodos.
Cuándo usar medición alternativa
Según nuestra experiencia, una CMM puede no ser la mejor herramienta para cada trabajo. Específicamente, para orificios de rodamientos con tolerancias inferiores a 6μm, a menudo recurrimos a un instrumento más especializado.
| Método | Mejor aplicación | Rango de tolerancia |
|---|---|---|
| Inspección MMC | Características geométricas y posicionales generales | > ±0.006mm |
| Calibrador de aire | Orificios de alta precisión | < ±0.006mm |
El uso de un calibrador de aire para el orificio del rodamiento en estos casos proporciona mediciones más rápidas y repetibles para una característica tan crítica. Este enfoque doble para el control de calidad garantiza que cada aspecto de la pieza CNC cumpla con los más altos estándares.
Un flujo de trabajo de control de calidad robusto, que utiliza tanto la inspección con CMM como herramientas especializadas como los calibradores de aire cuando es necesario, es fundamental para producir articulaciones de robot de alto rendimiento. Garantiza que cada dimensión crítica y tolerancia geométrica sea verificada, asegurando la fiabilidad desde el prototipo hasta la producción.
Comprender este fenómeno es crucial para garantizar la fiabilidad a largo plazo en piezas de aluminio de alta resistencia. ↩
Comprender las fuentes de holgura es clave para diseñar sistemas de control de movimiento robótico de alta precisión y juego cero. ↩
Comprender cómo las máquinas crean curvas ayuda a evaluar la capacidad de un proveedor para geometrías complejas. ↩
Explore cómo esta trayectoria de herramienta mejora la velocidad de mecanizado y prolonga la vida útil de la herramienta en materiales exigentes. ↩
Comprender el CTE ayuda a diseñar ensamblajes que mantienen ajustes precisos en diferentes temperaturas operativas. ↩
Comprender este fenómeno de adhesión metálica es clave para prevenir el agarrotamiento de los sujetadores en aplicaciones robóticas de alta tensión. ↩
Aprenda cómo esta simulación predice el estrés y la deformación para optimizar el diseño de piezas antes del mecanizado. ↩
Comprenda cómo este proceso electroquímico transforma las superficies de aluminio en una capa de óxido cerámico dura y densa para una resistencia extrema al desgaste. ↩
Comprender esta tolerancia geométrica es crucial para diseñar conjuntos giratorios de alto rendimiento y prevenir el desgaste prematuro de los componentes. ↩
Explore cómo este líquido no conductor permite la electroerosión, un concepto fundamental en el mecanizado de alta precisión y sin contacto. ↩
Comprender esto ayuda a calcular los verdaderos ahorros de costos al escalar los volúmenes de producción. ↩
Comprender esta relación ayuda a garantizar que sus herramientas de medición sean suficientemente precisas para las tolerancias especificadas. ↩
