Praktický sprievodca šnekovými prevodmi

Šnekové prevody predstavujú pre konštruktérov záhadnú výzvu: ponúkajú neuveriteľné redukčné pomery a samosvornosť, ale ich účinnosť často nedosahuje úroveň iných typov prevodov. To vytvára skutočnú dilemu, keď potrebujete vysoké znásobenie krútiaceho momentu, ale nemôžete si dovoliť výrazné straty výkonu.

Šnekové prevody zvyčajne dosahujú účinnosť 30-90% v závislosti od konštrukčných faktorov, ako je uhol nábehu, prevodový pomer, materiály a mazanie. Vyššie uhly vedenia a nižšie prevodové pomery vo všeobecnosti zlepšujú účinnosť, zatiaľ čo samosvorné konfigurácie vymieňajú účinnosť za prídržný výkon.

Počas mojej práce v spoločnosti PTSMAKE som videl mnoho projektov, pri ktorých správna konštrukcia šnekového prevodu znamenala rozdiel medzi úspešnou aplikáciou a nákladným prepracovaním. Táto príručka rozoberá technické princípy, ktoré stoja za účinnosťou šnekových prevodov, a poskytuje vám praktické nástroje na optimalizáciu vašich návrhov.

Sú šnekové prevody efektívne?

Otázka účinnosti šnekového prevodu je bežná. Mnohí inžinieri ich považujú za neefektívne. Tento názor je však príliš jednoduchý. Prehliada ich jedinečné silné stránky.

Veľký kompromis

Šnekové prevody ponúkajú veľmi vysoké prevodové pomery. Môžu byť aj samosvorné. To je niečo, čo iné typy prevodoviek nedokážu jednoducho dosiahnuť. Za tieto špeciálne vlastnosti teda vymieňame časť účinnosti.

Rýchle porovnanie

Čísla ukazujú rozdiel. Ale najlepšiu voľbu určuje aplikácia. Nejde len o percento účinnosti.

Pochopenie neefektívnosti šnekového prevodu

Hlavným dôvodom nižšej účinnosti je trenie. Šnekové prevody pracujú s klzným kontaktom. Tým sa líši od čelných alebo šikmých ozubených kolies, ktoré využívajú najmä valivý kontakt. Pri posuvnom pôsobení vzniká viac tepla a dochádza k energetickým stratám.

Účinnosť šnekového prevodu však nie je jedno pevné číslo. Je veľmi premenlivá. Môžeme ju zlepšiť pomocou inteligentného dizajnu a presnej výroby. V spoločnosti PTSMAKE sa zameriavame na tieto detaily.

Kľúčové faktory efektívnosti

Na konečný výkon má vplyv niekoľko prvkov. Ich správna aplikácia je pre každý projekt veľmi dôležitá. Podľa našich skúseností sú často najdôležitejšie výber materiálu a mazanie.

Na konštrukcii šneka a kolesa veľmi záleží. Vyššia uhol nábehu¹ znižuje klzné trenie, čím zvyšuje účinnosť. Správne mazanie vytvára medzi povrchmi film. Ten zabraňuje priamemu kontaktu kovu s kovom. A nakoniec, kvalita výroby, ako napríklad povrchová úprava, ktorú dosahujeme prostredníctvom CNC obrábania, zohráva dôležitú úlohu pri minimalizácii energetických strát.

Šnekové prevody sú vo svojej podstate menej účinné kvôli klznému treniu. Ich jedinečný vysoký prevodový pomer a samosvornosť ich však robia neoceniteľnými. Účinnosť nie je statická; je do značnej miery ovplyvnená konštrukciou, výberom materiálu a presnosťou výroby, ktoré možno optimalizovať pre konkrétne aplikácie.

Ako sa vypočíta účinnosť šnekového prevodu?

Výpočet účinnosti šnekového prevodu nie je o jednom jednoduchom vzorci. Ide o pochopenie kľúčových faktorov, ktoré spôsobujú energetické straty. Hlavným zdrojom neúčinnosti týchto systémov je klzné trenie.

Toto trenie vzniká medzi závitom šneku a zubami ozubeného kolesa. Na konečnú hodnotu účinnosti má preto priamy vplyv niekoľko konštrukčných a prevádzkových prvkov.

Olovený uhol

Najdôležitejším faktorom je uhol nábehu šneka. Väčší uhol nábehu vo všeobecnosti vedie k vyššej účinnosti. Toto je rozhodujúca konštrukčná voľba, o ktorej často diskutujeme s klientmi v spoločnosti PTSMAKE.

Straty trením

Veľkú úlohu zohrávajú aj použité materiály a kvalita maziva. Určujú celkové trenie.

Ak chcete výpočet skutočne pochopiť, musíte sa týmito ovplyvňujúcimi premennými zaoberať hlbšie. Nie je to ani tak o zapájaní čísel, ako skôr o pochopení fyzikálnych zákonitostí. V spoločnosti PTSMAKE sa zameriavame na optimalizáciu týchto faktorov vo fáze návrhu a výroby.

Úloha geometrie a materiálov

Uhol nábehu určuje rovnováhu medzi posuvným a valivým pohybom. Vyššie uhly nábehu podporujú účinnejší prenos sily. Uhly pod 5 stupňov môžu mať veľmi nízku účinnosť, niekedy pod 50%.

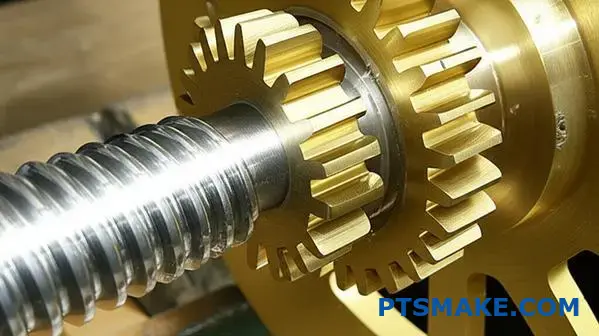

Dôležité sú aj materiály pre šnek a koleso. Bežnou kombináciou je šnek z kalenej ocele a bronzové koleso. Táto dvojica sa volí s cieľom minimalizovať trenie a opotrebovanie. Povrchová úprava týchto komponentov, dosiahnutá presným obrábaním, ďalej znižuje koeficient trenia².

Prevádzkové podmienky

Na výkonnosť maziva majú vplyv aj prevádzkové podmienky, ako sú rýchlosť, zaťaženie a teplota. Správne mazivo vytvára medzi povrchmi tenký film, ktorý zabraňuje priamemu kontaktu kovu s kovom.

Nižšie je uvedený zjednodušený pohľad na to, ako môže rýchlosť ovplyvniť efektivitu.

Výpočet účinnosti šnekového prevodu si vyžaduje podrobný pohľad na uhol nábehu, materiály, kvalitu povrchu a mazanie. Tieto prvky spoločne určujú trecie straty, ktoré sú hlavným zdrojom neúčinnosti systému. Ich optimalizácia je kľúčom k výkonu.

Aké sú nevýhody šnekových prevodov?

Hoci šnekové prevody ponúkajú vysoké prevodové pomery a samosvorné funkcie, majú aj významné nevýhody. Ich hlavnou nevýhodou je nízka účinnosť. To často znamená plytvanie energiou a vyššie prevádzkové náklady na vaše strojové zariadenia.

Pochopenie problému efektívnosti

Hlavným problémom je klzný kontakt medzi šnekom a kolesom. Na rozdiel od iných prevodov, ktoré využívajú valivý kontakt, tento klzný pohyb vytvára značné trenie. To priamo ovplyvňuje celkovú účinnosť šnekového prevodu.

Porovnanie účinnosti

Ako vidíte, rozsah účinnosti šnekových prevodov je široký a môže byť pomerne nízky.

Vysoké náklady na trenie

Vlastná konštrukcia šnekového prevodového systému vedie k niekoľkým vzájomne prepojeným problémom. Tieto problémy vyplývajú priamo zo spôsobu interakcie komponentov, takže výber materiálu a mazanie sú pre výkon rozhodujúce.

Výroba tepla

Hlavným dôsledkom nízkej účinnosti je značná produkcia tepla. Energia stratená trením sa premieňa priamo na teplo. To môže spôsobiť rozpad maziva a môže si vyžadovať chladiace systémy, čo zvyšuje zložitosť a náklady.

Toto teplo sa musí starostlivo riadiť. V minulých projektoch spoločnosti PTSMAKE sme boli svedkami toho, že prehriatie viedlo k predčasnému zlyhaniu a poškodeniu okolitých komponentov. Je to kritické hľadisko pri návrhu.

Opotrebovanie materiálu

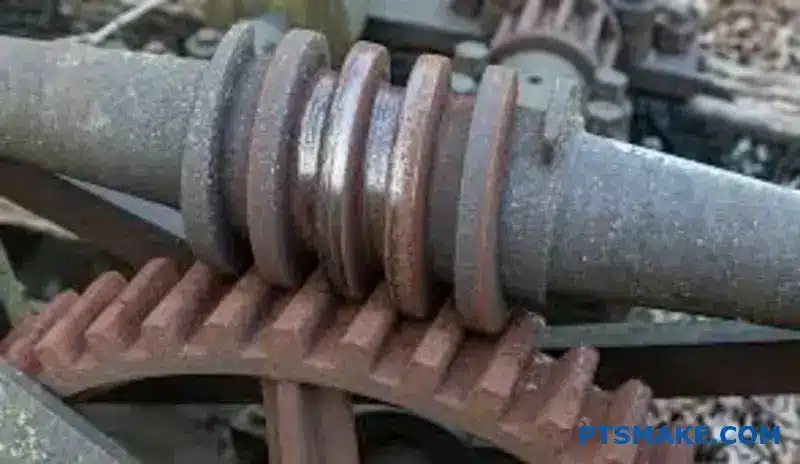

Intenzívne trenie spôsobuje aj rýchle opotrebovanie, najmä šnekového kolesa. Koleso je zvyčajne vyrobené z mäkšieho materiálu, napríklad z bronzu, aby sa znížilo opotrebovanie tvrdšieho oceľového šneka. Je to z konštrukčného hľadiska, čím sa koleso stáva obetovanou súčasťou.

To znamená, že musíte plánovať pravidelnú údržbu a výmenu šnekového kolesa. Je to spôsobené vysokým množstvom klzné trenie³ medzi šnekom a kolesom. Neustálym trením sa materiál časom jednoducho opotrebuje, čo ovplyvňuje presnosť.

Šnekové prevody sú výkonné, ale neefektívne. Kĺzavé trenie medzi komponentmi spôsobuje značné straty energie, ktoré generujú teplo a spôsobujú rýchle opotrebovanie mäkšieho šnekového kolesa. To si vyžaduje starostlivý tepelný manažment a pravidelné plány údržby na zabezpečenie spoľahlivej prevádzky.

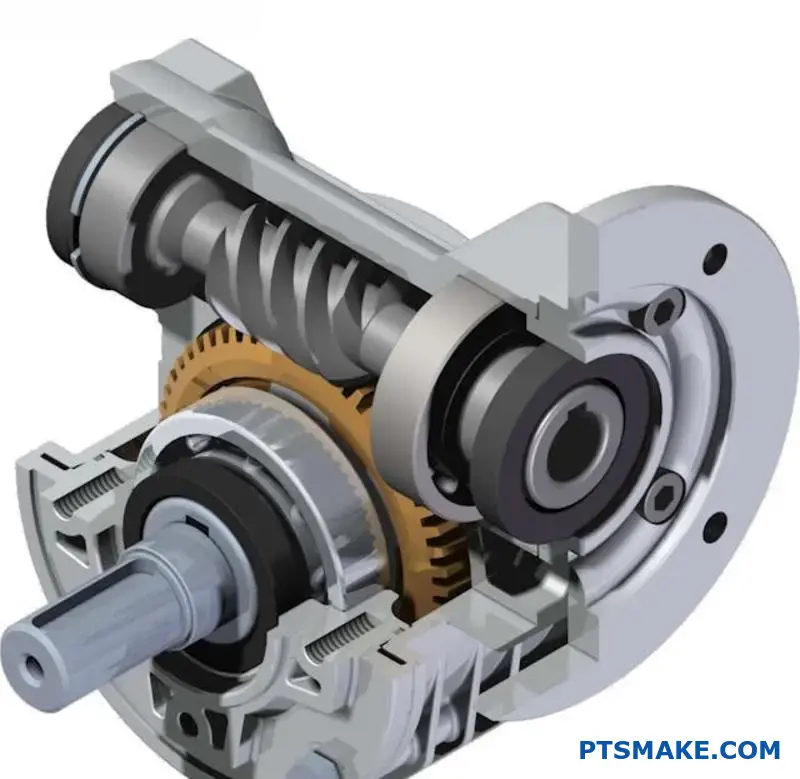

Ktorý je lepší šikmý alebo šnekový prevod?

Pri výbere medzi prevodovkami je často na prvom mieste účinnosť. Šikmé ozubené kolesá sú tu jasnými víťazmi. Ich konštrukcia valivého kontaktu minimalizuje trenie.

Šnekové prevody fungujú na inom princípe. Zahŕňajú viac klzných kontaktov. To má za následok nižšiu účinnosť, ale ponúka jedinečné výhody. Nie vždy ide o čistú účinnosť.

Kľúčové ukazovatele výkonnosti

Pozrime sa na porovnanie na vysokej úrovni. Pomôže vám to pri rozhodovacom procese pre vašu konkrétnu aplikáciu.

Táto tabuľka ukazuje základný kompromis. Účinnosť vymeníte za vysoký prevodový pomer a samosvornosť.

Hlbšie technické porovnanie

Rozdiel v účinnosti vyplýva z ich základnej mechaniky. Špirálové ozubené kolesá zaberajú plynulým valivým pohybom pozdĺž šikmých zubov. Tento proces je vysoko účinný.

Naopak, šnekový prevod funguje ako skrutka. Závit šneka sa posúva proti zubom ozubeného kolesa. Toto klzné trenie vytvára viac tepla a vedie k energetickým stratám. Nižšia Účinnosť šnekového prevodu je priamym dôsledkom tohto kĺzavého kontaktu.

Táto "neefektívnosť" však vytvára veľkú výhodu: samosvornosť. V mnohých prípadoch prevodovka nemôže poháňať šnek dozadu. Ide o kritický bezpečnostný prvok v aplikáciách, ako sú výťahy a dopravníky. V spoločnosti PTSMAKE často obrábame šnekové prevodovky pre klientov, ktorí potrebujú túto špecifickú funkciu.

Presnosť a hluk

Šikmé prevody pracujú vo všeobecnosti tichšie. Postupný záber ich šikmých zubov znižuje vibrácie.

V prípade vysoko presných systémov je riadenie Spätná väzba⁴ je veľmi dôležitý. Oba typy ozubených kolies sa dajú vyrobiť s prísnymi toleranciami, ale ich prevádzkový charakter predstavuje rôzne výzvy. V našich doterajších projektoch v spoločnosti PTSMAKE používame vysoko presné CNC obrábanie na minimalizáciu vôlí pre oba systémy podľa potrieb zákazníka.

Výber nakoniec závisí od vašich priorít.

Šikmé prevody ponúkajú vynikajúcu účinnosť pri vysokorýchlostných aplikáciách. Šnekové prevody poskytujú vysoké redukčné pomery a kľúčovú samosvornú funkciu v kompaktnom tvare, vďaka čomu sú ideálne pre špecifické úlohy s vysokým krútiacim momentom napriek ich nižšej účinnosti. Je to klasický inžiniersky kompromis.

Aká je účinnosť šnekového prevodu z hľadiska energetických strát?

Podstata pochopenia účinnosti šnekového prevodu spočíva v jednoduchom fyzikálnom princípe. Energia sa nikdy skutočne nestráca, len mení svoju formu.

Rovnica zachovania energie

V každom mechanickom systéme vrátane šnekových prevodov sa musí vstupný výkon rovnať výstupnému výkonu plus výkon, ktorý sa cestou stratí.

Príkon = Výstupný výkon + Strata výkonu

Nie je to len teória. Je to kvantifikovateľná realita. Hodnota účinnosti 80% znamená, že sa stratí 20% vstupného výkonu.

Kvantifikácia energetických strát

Pozrime sa na praktický príklad.

Stratených 20 wattov nezmizne. Stáva sa problémom, ktorý musíte zvládnuť.

Hlavný vinník: teplo z trenia

Kam teda putuje stratená energia? V systémoch so šnekovými prevodmi sa prevažná väčšina premieňa priamo na teplo. Je to spôsobené značným klzným trením medzi závitom šneku a zubami ozubeného kolesa.

Táto konverzia je základným aspektom fungovania týchto prevodov. Posuvný pohyb, ktorý umožňuje vysoké prevodové pomery, je zároveň hlavným zdrojom neefektívnosti.

Rozdelenie strát energie

Kĺzavé trenie je síce hlavným problémom, ale na celkovej strate energie sa podieľajú aj iné faktory. Pri návrhu optimálneho výkonu v spoločnosti PTSMAKE berieme do úvahy všetky tieto faktory.

Podstatou je štúdium tribológia⁵ nám pomáha pochopiť a zmierniť tieto účinky.

Pochopenie tohto rozdelenia je kľúčové. Ukazuje, že zlepšenie účinnosti šnekového prevodu znamená predovšetkým riešenie klzného trenia. V minulých projektoch PTSMAKE prinieslo zameranie sa na výber materiálu a mazanie tohto jediného faktora najväčšie zisky.

Základom je pochopenie princípu zachovania energie. Neefektívnosť šnekových prevodov nie je abstraktné číslo; je to priama miera vstupného výkonu, ktorý sa premieňa na nežiaduce teplo, predovšetkým v dôsledku trenia medzi komponentmi.

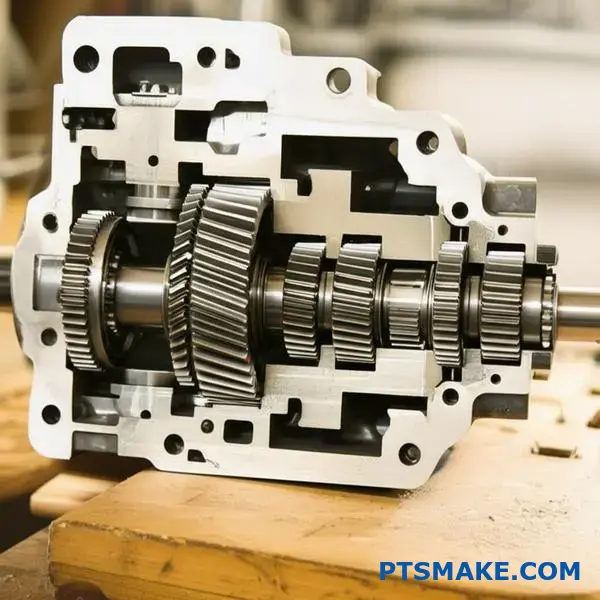

Aké sú hlavné zdroje straty výkonu v prevodovke?

Neefektívnosť prevodovky nie je jediný problém. Je výsledkom kombinácie niekoľkých malých energetických strát. Pochopenie týchto zdrojov je prvým krokom k vytvoreniu účinnejšieho mechanického systému.

Tieto straty možno rozdeliť na štyri základné zložky. Každá z nich zohráva úlohu pri znižovaní celkového výstupného výkonu.

Primárne zdroje strát

Tu je stručný prehľad, kam táto energia smeruje.

Každý komponent sa podieľa iným spôsobom v závislosti od konštrukcie prevodovky a prevádzkových podmienok.

Ak chceme optimalizovať prevodovku, musíme analyzovať každý zdroj straty výkonu osobitne. Cieľom je minimalizovať ich spoločný vplyv.

Hlbší pohľad na každú stratu

Trenie v okách ozubeného kolesa

To je často najvýraznejšia strata. Zuby ozubených kolies sa pri zábere a rozbere navzájom odvaľujú a posúvajú. Tento posuvný pohyb pri zaťažení generuje teplo a spotrebúva energiu. Rozhodujúca je tu geometria ozubeného kolesa a povrchová úprava.

Mazivo a jeho účinky

Mazivo má zásadný význam pre zníženie trenia a opotrebovania. Prináša však aj vlastnú formu strát. Keď sa ozubené kolesá otáčajú, musia tlačiť cez olej v prevodovke. Tento efekt, tzv. mazanie maziva⁶, si vyžaduje energiu.

Vyššie hladiny oleja alebo viskóznejšie mazivá môžu zvýšiť straty pri roztláčaní.

Špeciálny prípad šnekových prevodov

Podľa mojich skúseností s rôznymi projektmi v spoločnosti PTSMAKE predstavujú šnekové prevody jedinečnú výzvu. Na rozdiel od čelných alebo šikmých ozubených kolies, ktoré sa spoliehajú najmä na valivý kontakt, šnekové ozubené kolesá pracujú takmer výlučne s klzným kontaktom.

Kĺzavé trenie je tak s veľkým náskokom dominantným zdrojom straty výkonu. Je to hlavný dôvod, prečo je účinnosť šnekových prevodov často oveľa nižšia ako u iných typov.

Pri výbere typu prevodovky pre aplikáciu, pri ktorej je najvyššou prioritou účinnosť, je nevyhnutné túto skutočnosť pochopiť.

Celková strata výkonu v prevodovke je súčtom trenia v okách, rozptylu maziva a odporu ložiska alebo tesnenia. V prípade konštrukcií, ako sú šnekové prevodovky, sa klzné trenie na okách ozubených kolies stáva najväčším zdrojom neúčinnosti.

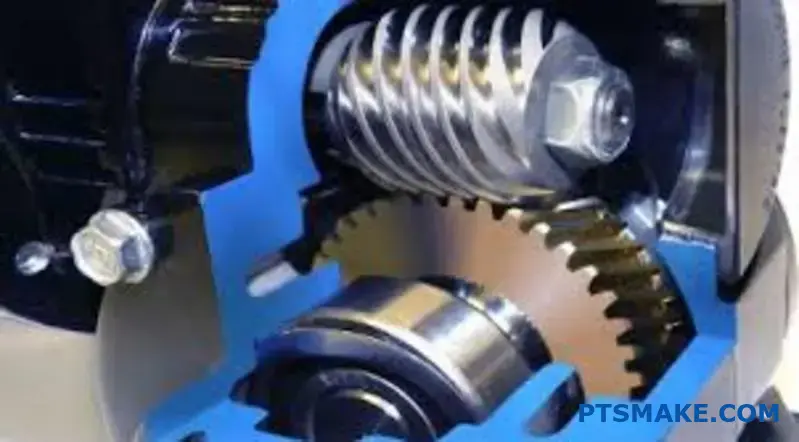

Aký je fyzikálny princíp samosvornosti šnekových prevodov?

Kľúčovou vlastnosťou šnekových prevodoviek je samosvornosť. Dochádza k nemu vtedy, keď trenie bráni ozubenému kolesu v spätnom pohybe. Predstavte si to ako jednosmernú ulicu pre výkon.

Táto jedinečná schopnosť spočíva v jednoduchom vzťahu. Uhol trenia musí byť väčší ako uhol nábehu prevodovky.

Základný princíp

Keď sa šnek snaží poháňať koleso, funguje to dobre. Keď sa však koleso snaží poháňať šnek, trenie je príliš vysoké. Systém sa zablokuje.

Porovnanie uhlov

Tento kompromis je v mnohých konštrukciách rozhodujúci.

Praktický kompromis

Hlavným dôvodom samosvornosti je veľmi nízky uhol nábehu. Táto konštrukčná voľba má priamy dôsledok: nižšiu účinnosť šnekového prevodu. To isté trenie, ktoré zabraňuje spätnému chodu, bráni aj pohybu vpred.

Tým dochádza k výrazným energetickým stratám, často vo forme tepla. Takto sa zvyšuje bezpečnosť a kontrola na úkor výkonu. Je to základný kompromis, o ktorom často diskutujeme s klientmi v spoločnosti PTSMAKE. Pomáhame im rozhodnúť, či prínos bezpečnosti preváži nad stratou účinnosti pre ich aplikáciu.

Kedy si vybrať samozamykacie zariadenie

Aplikácie, ktoré si vyžadujú udržanie záťaže, sú ideálnymi kandidátmi. Spomeňte si na výťahy, zdvíhacie zariadenia alebo dopravné pásy. V týchto prípadoch je kritickým bezpečnostným prvkom zabránenie skĺznutiu nákladu dozadu. Systém musí udržať svoju polohu aj po prerušení napájania.

Statický uhol trenia⁷ medzi šnekom a povrchom kolesa. Keď sa sila z kolesa pokúša otáčať šnekom, výsledná trecia sila pôsobí proti nemu. Ak je uhol nábehu dostatočne malý, toto trenie stačí na úplné zabránenie pohybu. To je dôvod, prečo nemôžete garážovú bránu tlačiť hore rukou, ak používa mechanizmus so šnekovým prevodom.

Samočinné blokovanie šnekových prevodov je priamym dôsledkom toho, že uhol trenia je väčší ako uhol nábehu. Tým sa vytvára bezpečný, nezvratný pohon, ale za cenu nižšej účinnosti šnekového prevodu, čo je pri mnohých aplikáciách rozhodujúci konštrukčný faktor.

Ako v praxi priamo súvisí neefektívnosť a výroba tepla?

Neefektívnosť akéhokoľvek mechanického systému nie je len číslo. Je to stratená energia. Táto stratená energia sa musí niekam dostať. Podľa fyzikálnych zákonov sa mení priamo na teplo.

Strata energie ako teplo

Každý watt energie stratený v dôsledku neefektívnosti sa stáva wattom tepla. Ide o konverziu jedna ku jednej. Je to základný princíp, ktorý vždy berieme do úvahy. Jeho pochopenie je kľúčom k navrhovaniu robustných systémov.

Kvantifikácia produkcie tepla

Toto teplo môžete vypočítať priamo. Systém s účinnosťou 80% stráca 20% svojho príkonu. Týchto 20% je vaše tepelné zaťaženie.

Táto tabuľka ukazuje jasný príklad. Tých 200 W tepla sa musí zvládnuť.

Kritická úloha tepelného manažmentu

Táto priama premena strateného výkonu na teplo robí tepelný manažment nevyhnutným. Najmä v aplikáciách, ako sú šnekové prevody, kde sa účinnosť môže výrazne líšiť. Ignorovanie tepla je receptom na predčasnú poruchu.

Teplo ovplyvňuje všetko od integrity materiálu až po účinnosť maziva. Môže spôsobiť rozpínanie komponentov a zmeniť kritické tolerancie. V spoločnosti PTSMAKE často usmerňujeme klientov pri výbere materiálu, aby sa tieto tepelné riziká účinne zmiernili.

Vplyv materiálu a dizajnu

Veľkú úlohu zohráva výber materiálu a geometria konštrukcie. Materiály s vysokou tepelná vodivosť⁸ pomáha odvádzať teplo z kritických oblastí. To je nevyhnutné na udržanie vysokej účinnosti šnekového prevodu z dlhodobého hľadiska.

V našich spoločných projektoch sme zistili, že úpravy konštrukcie môžu výrazne zlepšiť chladenie.

Napríklad prechod z ocele na hliníkovú zliatinu v prípade skrine prevodovky môže výrazne zlepšiť odvod tepla. Ide o praktický krok na zvládnutie tepla vznikajúceho v dôsledku neefektívnosti.

Stratový výkon v systéme, meraný vo wattoch, sa priamo premieňa na teplo. Preto je tepelný manažment kľúčovým faktorom pri návrhu, pretože nekontrolované teplo môže viesť k degradácii systému a jeho prípadnému zlyhaniu. Riadenie tohto tepla je kľúčom k spoľahlivosti.

Akú úlohu zohráva koeficient trenia pri účinnosti?

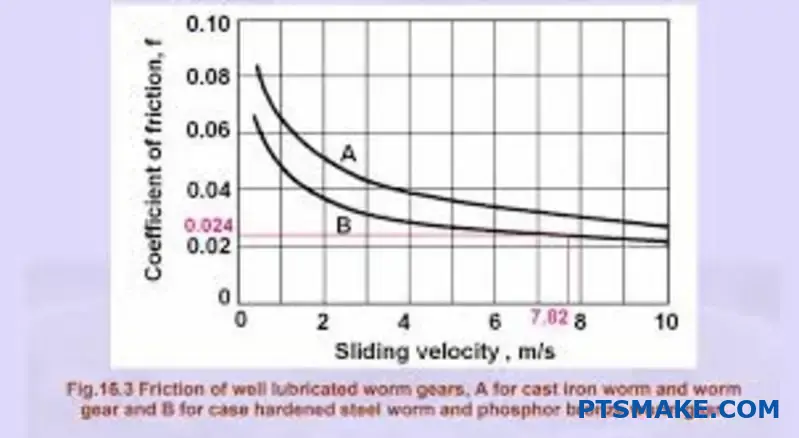

Kľúčovým číslom je koeficient trenia (μ). Hovorí nám, aká veľká trecia sila existuje medzi dvoma povrchmi.

Je to jednoduchý pomer: trecia sila vydelená normálovou silou, ktorá tlačí povrchy k sebe.

Kľúčové ovplyvňujúce faktory

V prevodových systémoch túto hodnotu priamo ovplyvňujú tri veci. Sú to materiály, kvalita povrchu a mazanie. Zníženie μ je priamou cestou k vyššej účinnosti. Platí to najmä pre účinnosť šnekových prevodov.

Ak chceme skutočne pochopiť účinnosť, musíme sa bližšie pozrieť na to, čo určuje koeficient trenia. Nie je to len pevne dané číslo; môžeme ho navrhnúť. Podľa mojich skúseností v spoločnosti PTSMAKE je riadenie týchto faktorov rozhodujúce pre výkonnosť.

Výber materiálu

Výber správnych materiálov je vašou prvou obrannou líniou. Nepodobné kovy, ako napríklad šnek z kalenej ocele a bronzové koleso, majú často nižšie trenie ako podobné kovy, ktoré sa o seba trú. Táto kombinácia je klasickou voľbou z určitého dôvodu. Je jedinečná tribologické vlastnosti⁹ prispievajú k bezproblémovej prevádzke a dlhej životnosti.

Dôležitosť povrchovej úpravy

Hladší povrch má menšie trenie. Je to jednoduché. Mikrovrcholy a údolia na drsnom povrchu sa môžu zachytávať a vytvárať odpor. V spoločnosti PTSMAKE dosahujeme mimoriadne hladký povrch vďaka presnému CNC obrábaniu. Tým sa priamo znižuje μ a zvyšuje sa účinnosť konečnej zostavy.

Kritická úloha mazania

Mazanie vytvára tenký film medzi zubami ozubených kolies. Tento film zabraňuje priamemu kontaktu kovu s kovom a výrazne znižuje trenie. Dôležité je správne mazivo pre dané zaťaženie a rýchlosť.

Koeficient trenia je základná veličina, nie konštanta. Starostlivým výberom materiálov, zdokonalením povrchovej úpravy a použitím správneho mazania môžeme výrazne znížiť straty trením a zlepšiť celkovú účinnosť akéhokoľvek mechanického systému.

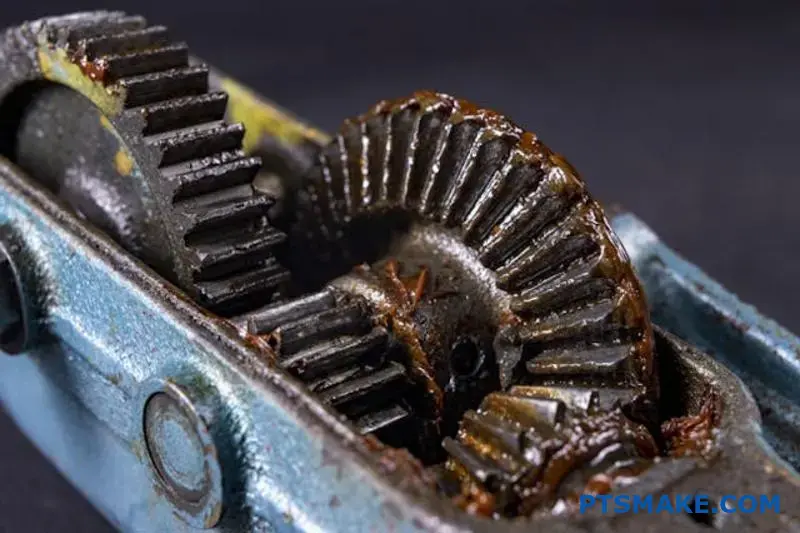

Ako mazivo zásadne znižuje stratu výkonu pri prevádzke?

Základná úloha maziva je jednoduchá. Oddeľuje pohyblivé plochy. Zabraňuje tak priamemu kontaktu kov na kov, ktorý spôsobuje vysoké trenie a opotrebovanie.

Namiesto toho, aby sa pevné telesá o seba obrusovali, vytvoríme tekutý film.

Tri režimy mazania

Pochopenie toho, ako to funguje, zahŕňa tri kľúčové fázy alebo "režimy". Každý z nich má inú úroveň povrchovej separácie a trenia.

Hraničné mazanie

Ide o prvú fázu, často počas spúšťania. Povrchy sú v častom kontakte.

Zmiešané mazanie

V tomto prípade existuje čiastočná vrstva kvapaliny. Niektoré vrcholy povrchu sa stále dotýkajú, čím vzniká trenie.

Hydrodynamické mazanie

To je ideálny stav. Plná vrstva kvapaliny úplne oddeľuje povrchy.

Hlavným cieľom je vytvoriť stabilný hydrodynamický film. Tento film nahrádza kontakt pevného telesa s vysokým trením a smykom kvapaliny s nízkym trením. Predstavte si to ako kĺzanie po vrstve vody namiesto ťahania kvádra po betóne. Odpor dramaticky klesá.

Prechod medzi režimami

Systém nezostáva v jednom režime. Pohybuje sa medzi nimi na základe rýchlosti, zaťaženia a viskozity maziva. V spoločnosti PTSMAKE navrhujeme komponenty s ohľadom na túto skutočnosť a zabezpečujeme ich efektívnu prevádzku v rôznych podmienkach.

Hranica: najťažšia podmienka

K hraničnému mazaniu dochádza pri veľkom zaťažení alebo pri nízkych otáčkach, napríklad počas spúšťania stroja. Mazací film je príliš tenký na to, aby úplne oddelil povrchy. Tu sú rozhodujúce prísady proti opotrebovaniu. Vytvárajú ochranný Tribofilm¹⁰ na kov, ktorý slúži ako posledná ochrana proti zachyteniu a opotrebovaniu.

Hydrodynamické: Sladký bod efektivity

So zvyšujúcou sa rýchlosťou sa mazivo vťahuje do medzery medzi povrchmi. Tento pohyb vytvára dostatočný tlak na zdvihnutie jedného povrchu od druhého. Ide o hydrodynamické mazanie. V tomto stave je jediným odporom vnútorné trenie samotnej kvapaliny, ktoré je oveľa nižšie ako trenie pevných telies. Dosiahnutie tohto režimu je nevyhnutné na maximalizáciu účinnosti komponentov, ako sú vysokorýchlostné ložiská alebo niektoré prevodové systémy.

Mazivá znižujú straty výkonu tým, že vysoké trenie pevných látok nahrádzajú nízkym šmykom kvapaliny. Cieľom je dosiahnuť úplný hydrodynamický film, ale systémy často prechádzajú medzi hraničným, zmiešaným a hydrodynamickým režimom na základe prevádzkových podmienok, ako je rýchlosť a zaťaženie.

Ako vstupné otáčky a krútiaci moment ovplyvňujú zložky straty výkonu?

Pochopiť účinnosť prevodovky nie je jednoduché. Je to rovnováha dvoch hlavných faktorov. Straty výkonu pochádzajú z rôznych zdrojov. Tieto zdroje reagujú rozdielne na rýchlosť a krútiaci moment.

Vplyv rýchlosti a krútiaceho momentu

Kĺzavé straty sú spôsobené najmä zaťažením. To znamená, že vyšší krútiaci moment vytvára väčšie trenie medzi zubami ozubených kolies. Je to priamy vzťah.

Straty pri churningu však závisia od rýchlosti. Rýchlejšie otáčanie znamená, že sa stráca viac energie pri samotnom pohybe maziva v prevodovke.

Táto dvojitá závislosť je kľúčová. Vysvetľuje, prečo sa účinnosť prevodovky v rôznych prevádzkových podmienkach tak výrazne mení.

Hlbší pohľad na dynamiku strát

Rozdeľme to ďalej. Keď zvyšujete krútiaci moment, zvyšujete silu, ktorá tlačí zuby ozubeného kolesa k sebe. Tým sa priamo zvyšuje klzné trenie a z toho vyplývajúca strata výkonu. To je hlavný faktor pri účinnosť šnekového prevodu.

Naopak, zvýšenie vstupnej rýchlosti má na toto klzné trenie len malý vplyv. Namiesto toho agresívne zvyšuje straty pri otáčaní. Ozubené kolesá sa musia viac namáhať, aby sa pohybovali v olejovom kúpeli. Táto činnosť vytvára teplo a plytvá energiou.

Prevádzkové scenáre

Zoberme si dva bežné scenáre. Aplikácie s vysokým krútiacim momentom a nízkou rýchlosťou čelia značným stratám pri posuve. Predstavte si rozbiehajúci sa dopravníkový pás.

Situácie s vysokou rýchlosťou a nízkym krútiacim momentom sú odlišné. Tu je hlavným nepriateľom účinnosti rozrušovanie maziva. Ide o formu viskózny odpor¹¹.

V spoločnosti PTSMAKE pomáhame klientom analyzovať ich špecifické pracovné cykly. Tým sa zabezpečí, že prevodovka je optimalizovaná pre najbežnejšie prevádzkové body, nielen pre jedno číslo maximálnej účinnosti v technickom liste.

Pochopenie tohto kompromisu je rozhodujúce pre návrh účinného mechanického systému.

Straty pri posuve sú spojené s krútiacim momentom, zatiaľ čo straty pri otáčaní sú spojené s rýchlosťou. Tento základný vzťah vysvetľuje, prečo sa účinnosť prevodovky mení. Optimalizácia výkonu si vyžaduje vyváženie týchto konkurenčných faktorov na základe prevádzkového rozsahu konkrétnej aplikácie.

V čom sa líši účinnosť globoidných a valcových šnekových prevodoviek?

Keď hovoríme o účinnosti šnekového prevodu, hlavným faktorom je geometria konštrukcie. Dva hlavné typy sú valcové a guľovité.

Valcové šneky sú rovné ako skrutka. Globoidné šneky sú však zakrivené, aby zodpovedali tvaru šnekového prevodu. Tento zdanlivo malý rozdiel v konštrukcii má obrovský vplyv na výkon.

Tu je rýchle porovnanie ich základných konštrukcií:

Tento rozdiel v kontakte je kľúčom k pochopeniu ich účinnosti.

Poďme si návrhy ďalej rozobrať. Súpravy s jedným obalom používajú štandardný valcový šnek. Kontakt medzi šnekom a ozubeným kolesom je v danom okamihu len čiara alebo bod. Tým sa zaťaženie sústreďuje na veľmi malú plochu.

Súpravy s dvojitými obálkami alebo globoidné vzory sú odlišné. Červ má konkávny tvar presýpacích hodín. Ovíja sa okolo šnekového prevodu. Tým sa vytvára oveľa väčšia kontaktná plocha. Súčasne sa zapája viac zubov, čím sa zaťaženie výrazne rozloží.

Tento prispôsobivý kontakt je hlavnou výhodou globoidu. Priamo zvyšuje nosnosť. V minulých projektoch spoločnosti PTSMAKE sme videli, že globoidné systémy zvládajú oveľa vyššie krútiace momenty ako valcové systémy podobnej veľkosti.

Táto konštrukcia tiež zvyšuje účinnosť šnekového prevodu. Väčšia kontaktná plocha pomáha udržiavať stabilný hydrodynamický film¹² maziva medzi povrchmi. Tento pevný olejový film účinnejšie oddeľuje kovové časti. Znižuje trenie a opotrebovanie. V našich testoch to často vedie k merateľnému zvýšeniu prevádzkovej účinnosti.

Výber medzi nimi závisí od konkrétnych potrieb aplikácie z hľadiska zaťaženia, účinnosti a nákladov.

Šnekové prevody Globoid ponúkajú vynikajúcu nosnosť a potenciálnu účinnosť. To vyplýva z ich konformného kontaktu, ktorý podporuje stabilnejší mazací film. Valcové konštrukcie sú jednoduchšie a často bežnejšie pre všeobecné aplikácie.

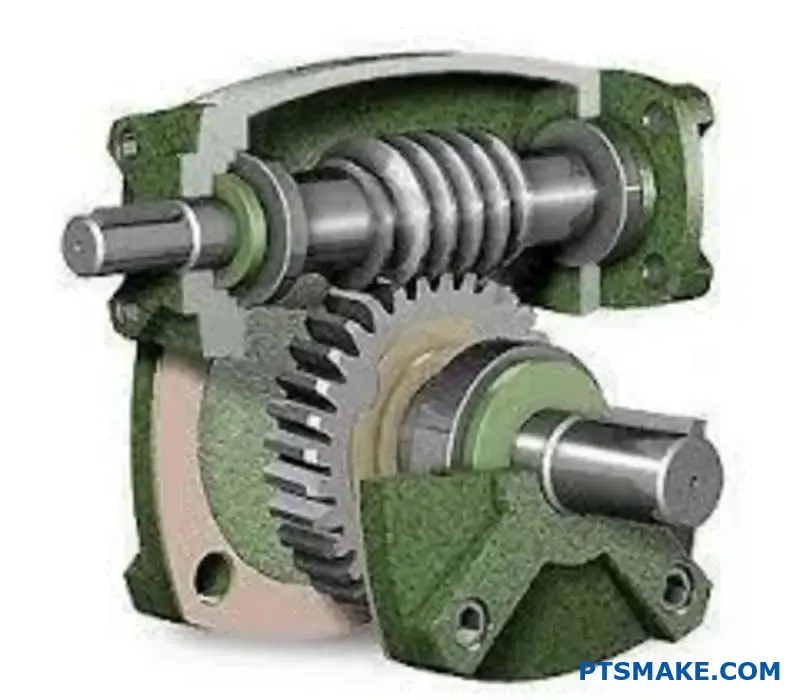

Aké sú kľúčové kategórie faktorov ovplyvňujúcich celkovú efektívnosť?

Ak chcete skutočne pochopiť účinnosť šnekového prevodu, musíme ju rozdeliť. Považujem za užitočné zoskupiť ovplyvňujúce faktory do štyroch hlavných kategórií.

Tento systematický prístup pomáha pri analýze a optimalizácii výkonu. Zabraňuje prehliadaniu kritických detailov. Každá kategória zohráva osobitnú úlohu.

Konštrukčné a geometrické faktory

Počiatočný dizajn vytvára predpoklady pre efektívnosť. Kľúčové parametre sú tu zásadné.

Materiálové faktory

Výber materiálov priamo ovplyvňuje trenie a odolnosť voči opotrebovaniu počas životnosti súčiastky.

Mazacie faktory

Správne mazanie má zásadný význam pre minimalizáciu trenia a účinný odvod tepla.

Prevádzkové faktory

Spôsob použitia prevodovky v reálnej aplikácii významne ovplyvňuje jej výkon.

Pozrime sa hlbšie na tieto štyri oblasti. Ignorovanie ktorejkoľvek z nich môže viesť k neočakávaným problémom s výkonom. Komplexný pohľad je nevyhnutný pre robustný a efektívny návrh.

Konštrukčné/geometrické faktory

Uhol nábehu je pravdepodobne najdôležitejšou voľbou konštrukcie. Vyšší uhol nábehu vo všeobecnosti vedie k vyššej účinnosti. Často je to však na úkor nižšieho prevodového pomeru, čo predstavuje klasický technický kompromis.

Svoju úlohu zohráva aj samotný prevodový pomer. Veľmi vysoké prevodové pomery často znamenajú nižšiu účinnosť v dôsledku zvýšeného klzného kontaktu.

Materiálové faktory

Výber materiálu je veľmi dôležitý. Bežnou dvojicou je kalený oceľový šnek s bronzovým kolesom. Bronz ponúka dobré mazacie a opotrebovacie vlastnosti. V spoločnosti PTSMAKE venujeme veľkú pozornosť povrchovej úprave obrábaných komponentov. Hladší povrch znižuje počiatočnú Koeficient trenia¹³ a obdobie zábehu.

Mazacie faktory

Správne mazivo je neodmysliteľné. Jeho viskozita musí zodpovedať prevádzkovej rýchlosti a teplote. Aditíva pre extrémny tlak (EP) môžu tiež zabrániť katastrofickému zlyhaniu pri veľkom zaťažení a zachovať povrchy prevodov.

Prevádzkové faktory

Nakoniec, na reálnych podmienkach nesmierne záleží. Účinnosť nie je statická. Mení sa v závislosti od rýchlosti, zaťaženia a teploty. Napríklad účinnosť sa často zvyšuje s rýchlosťou až do určitého bodu, než sa začnú prejavovať straty spôsobené rozžeravením.

Stručne povedané, celková efektívnosť je komplexný výsledok. Určuje ju súhra medzi geometriou konštrukcie, vedou o materiáloch, stratégiou mazania a špecifickými prevádzkovými požiadavkami aplikácie. Každý faktor sa musí starostlivo zvážiť.

Ako ovplyvňuje bežné párovanie materiálov (oceľ/bronz) straty trením?

Zamýšľali ste sa niekedy nad tým, prečo sú oceľ a bronz také rozšírené v systémoch šnekových prevodov? Nie je to náhoda. Je to klasická inžinierska voľba z určitého dôvodu.

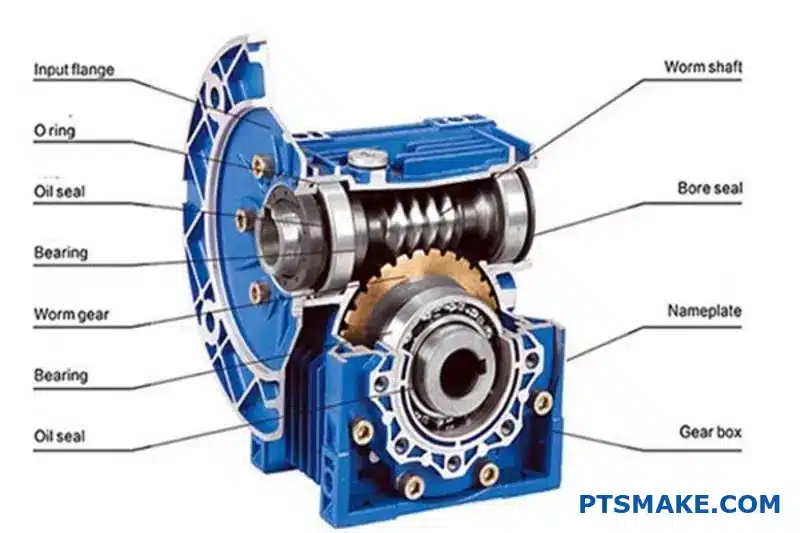

Klasická kombinácia

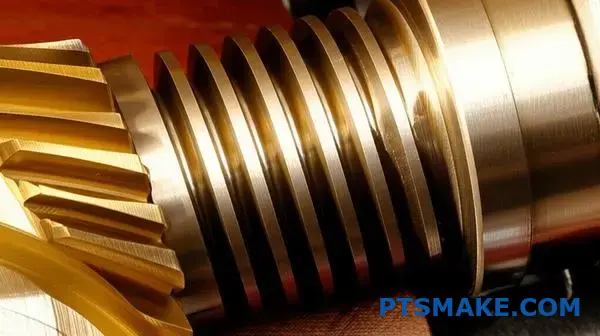

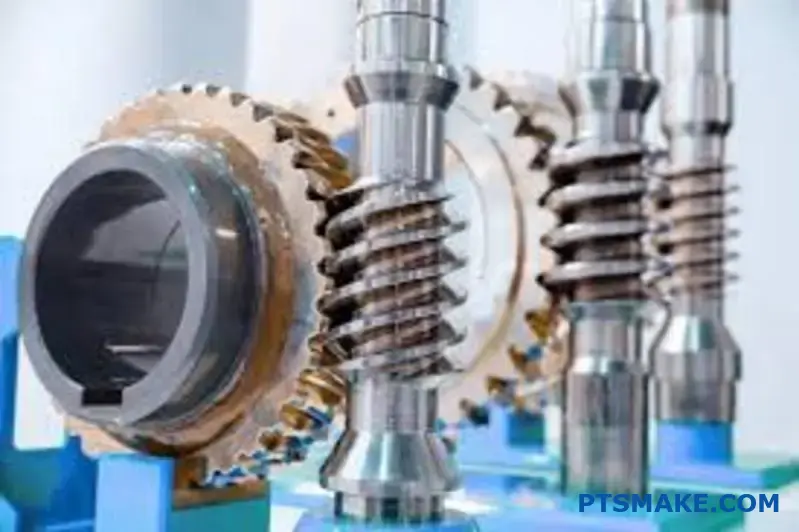

Priemyselným štandardom je kalený oceľový šnek spojený s bronzovým kolesom. Táto dvojica je špeciálne navrhnutá na optimálny výkon a dlhú životnosť.

Kľúčové výhody v skratke

Tento výber materiálu priamo zlepšuje účinnosť šnekového prevodu. Vytvára dokonalú rovnováhu medzi pevnosťou a kontrolovaným, predvídateľným opotrebovaním.

Toto strategické nastavenie je kľúčom k minimalizácii trenia.

Poďme si presne rozobrať, prečo je toto duo ocele a bronzu také účinné. Je to majstrovská kombinácia materiálovej vedy a praktického, dlhodobého dizajnérskeho myslenia.

Úloha obetného materiálu

Bronzové koleso je navrhnuté ako "obetný" komponent. Jeho relatívna mäkkosť znamená, že sa časom opotrebuje. Tým sa zámerne chráni zložitejší a drahší kalený oceľový šnek.

Podľa našich skúseností v spoločnosti PTSMAKE táto konštrukčná filozofia šetrí klientom značné náklady na údržbu a prestoje. Výmena bronzového kolesa je oveľa jednoduchšia a cenovo dostupnejšia ako výmena celého šnekového hriadeľa.

Nízke trenie pre vysoký výkon

Oceľ a bronz majú prirodzene nízky koeficient trenia, keď sa o seba navzájom obtáčajú. To je absolútne nevyhnutné na dosiahnutie vysokej účinnosti šnekového prevodu. Menšie trenie znamená, že menej energie sa stráca vo forme tepla, čo umožňuje chladnejšiu a plynulejšiu prevádzku systému.

Chytrosť vložiteľnosti

Tu je skvelá, často prehliadaná výhoda. Všetky drobné čiastočky opotrebenia alebo cudzie nečistoty sa zatlačia do mäkšieho povrchu bronzu. Tým sa zabráni ich zachyteniu a obrusovaniu medzi zubami ozubeného kolesa. Týmto procesom sa predchádza poruche, pri ktorej dochádza k závažným adhézia¹⁴ by mohlo spôsobiť zadretie a rýchle poškodenie povrchov ozubených kolies. Bronz účinne "zachytáva" nečistoty a udržiava kontaktnú dráhu čistú.

Spojenie kaleného oceľového šneku a bronzového kolesa je osvedčené a inteligentné riešenie. Bronz funguje ako obetný prvok, ktorý chráni drahší oceľový šnek. Táto kombinácia poskytuje nízke trenie a vynikajúcu osaditeľnosť, čím sa zvyšuje účinnosť šnekového prevodu a jeho prevádzková životnosť.

Aký je základný kompromis medzi prevodovým pomerom a účinnosťou?

Preskúmajme základnú geometriu šnekových prevodov. Je to rozhodujúce pre pochopenie ich výkonu. Pre akýkoľvek daný priemer šnekového prevodu zavádza vyšší prevodový pomer základné obmedzenie.

Obmedzenie uhla vedenia

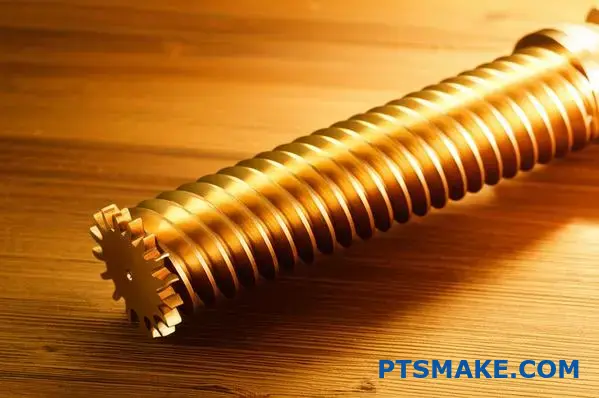

Vyšší pomer si vyžaduje, aby mal závit šneka menší uhol nábehu. Nejde o konštrukčnú voľbu, ale o geometrickú nevyhnutnosť.

Tento jediný faktor priamo ovplyvňuje účinnosť šnekového prevodu. Menší uhol vytvára väčšie klzné trenie a menšiu účinnú rotačnú silu.

Tento inverzný vzťah je podstatou kompromisu. Je to základný princíp, ktorý musíme zvládnuť pri každom návrhu šnekového prevodu.

Fyzika trenia a sily

Prečo menší uhol nábehu znižuje účinnosť? Všetko to súvisí so silami, ktoré pôsobia počas klzného kontaktu medzi závitom šneku a zubom ozubeného kolesa.

Uhol vedenia určuje, ako sa vstupná sila rozdelí. Veľký a účinný uhol nábehu smeruje väčšiu časť vstupnej energie do otáčania prevodovky. Menej energie sa stráca ako teplo z trenia. To je dôležité pre lepšiu účinnosť šnekového prevodu.

Komponenty sily

Predstavte si, že sila má dve úlohy. Jedna časť tlačí zub ozubeného kolesa dopredu a vytvára výstupný krútiaci moment. Druhá časť jednoducho vytvára trenie, keď sa plochy posúvajú okolo seba.

Pri malom uhle nábehu je zložka trenia oveľa väčšia ako zložka otáčania. Materiál je koeficient trenia¹⁵ je konštantným faktorom, ale geometria určuje, aký vplyv má.

V minulých projektoch spoločnosti PTSMAKE sme museli túto výzvu riešiť. Prechod z konštrukcie s vysokým prevodovým pomerom na viacstupňový systém s nižšími prevodovými pomermi často poskytuje oveľa lepšiu celkovú účinnosť, aj keď zvyšuje zložitosť.

O tejto geometrickej realite vždy diskutujeme s klientmi. Ak potrebujete vysoký pomer, musíte byť pripravení na zodpovedajúci pokles účinnosti.

Prevodový pomer v podstate nastavuje uhol nábehu šneku. Vyšší prevodový pomer má za následok menší uhol, čo prirodzene zvyšuje klzné trenie. Táto geometrická skutočnosť vytvára základný kompromis medzi vysokým redukčným pomerom a optimálnou účinnosťou.

Aké praktické metódy možno použiť na meranie účinnosti prevodovky?

Meranie účinnosti prevodovky je veľmi dôležité. Zisťuje, koľko výkonu sa stráca počas prevádzky. Existujú dve základné, praktické metódy, ako to urobiť.

Priama mechanická metóda

Tento prístup priamo meria výkon. Používame snímače na vstupnom aj výstupnom hriadeli. To poskytuje presné údaje na presný výpočet.

Nepriama tepelná metóda

Touto metódou sa odhaduje strata výkonu. Dosahuje sa to meraním tepelného výkonu. Teplo je priamym dôsledkom prevádzkovej neefektívnosti. Každá metóda má svoje miesto a my sa im budeme venovať ďalej.

Pohľad do hĺbky: Mechanické meranie

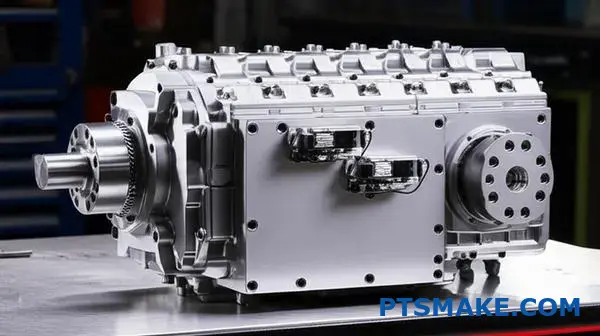

Ide o najpresnejšiu dostupnú metódu. Na vstupný a výstupný hriadeľ prevodovky inštalujeme snímače krútiaceho momentu a otáčok.

Vzorec je jednoduchý: Výkon = krútiaci moment × uhlová rýchlosť. Porovnaním príkonu s výstupným výkonom určíme účinnosť.

Účinnosť sa potom vypočíta ako (P_out / P_in) * 100%. Tento priamy prístup je zlatým štandardom presnosti. Použitie dynamometer¹⁶ je bežným spôsobom vykonávania týchto testov, pretože poskytuje kontrolovanú záťaž.

Rozbalenie tepelnej metódy

Tepelná metóda je nepriamy prístup. Funguje na princípe, že takmer všetka stratená energia sa mení na teplo. Meriame nárast povrchovej teploty prevodovky nad teplotou okolia.

Tieto údaje spolu s vlastnosťami materiálu pomáhajú odhadnúť rozptyl tepla, ktorý aproximuje stratu výkonu. Je to menej presné, ale výborné na kontrolu v teréne. Je užitočný pre diely, ako sú šnekové prevody, kde trenie výrazne ovplyvňuje účinnosť šnekového prevodu. Táto metóda si nevyžaduje demontáž systému.

Na meranie účinnosti prevodovky existujú dve základné metódy. Mechanická metóda priamo meria vstupný a výstupný výkon s vysokou presnosťou. Tepelná metóda nepriamo odhaduje stratu výkonu meraním tepla a ponúka praktickú alternatívu na hodnotenie a diagnostiku v teréne.

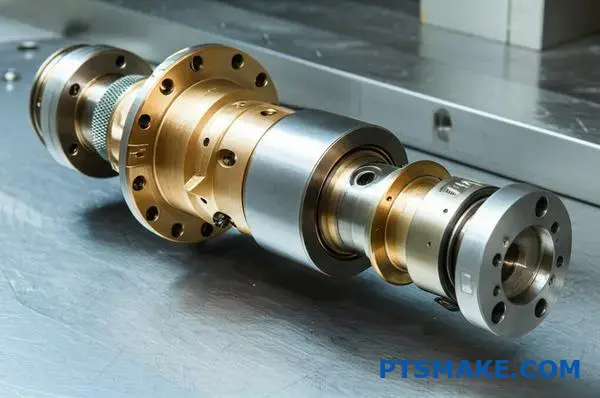

Aké budúce technológie by mohli výrazne zlepšiť účinnosť šnekových prevodov?

Budúcnosť účinnosti šnekových prevodov nie je len o malých vylepšeniach. Ide o úplný technologický posun. Prekračujeme hranice tradičných kovov a olejov.

Otvárajú sa nové vzrušujúce oblasti. Patria medzi ne pokročilé nátery, inteligentnejšie mazivá a nové materiály. Na obzore sú aj inteligentné systémy riadené senzormi.

Tieto technológie sľubujú výrazné zníženie trenia a opotrebovania. Posunú hranice možností.

Ďalšia vlna technológie prevodoviek

Pri pohľade do budúcnosti bude ďalší výkonnostný skok poháňať niekoľko kľúčových oblastí. Pri našej práci v spoločnosti PTSMAKE neustále sledujeme tento vývoj, aby sme mohli informovať naše procesy presného obrábania. Ide o predvídanie toho, čo budú naši klienti v robotike a automobilovom priemysle potrebovať ďalej.

Povlaky s veľmi nízkym trením

Ukážkovým príkladom sú povlaky DLC (Diamond-Like Carbon). Vytvárajú neuveriteľne tvrdý a klzký povrch. Tým sa výrazne znižuje klzné trenie, ktoré je vlastné šnekovým pohonom. Výsledkom je menej tepla a vyššia účinnosť.

Pokročilé aditíva do mazív

Predstavte si mazivá plné mikroskopických pomocníkov. Pridanie nanočastice¹⁷ do prevodového oleja môže na povrchu prevodov vytvoriť samoopravnú vrstvu s nízkym trením. Tieto drobné častice sa správajú ako guľôčkové ložiská a menia klzné trenie na valivé trenie, ktoré je oveľa nižšie.

Nové materiály pre ozubené kolesá

Sme tiež svedkami posunu mimo tradičných kovov. Kompozity z uhlíkových vlákien a pokročilé polyméry ponúkajú vysokú pevnosť pri nižšej hmotnosti. Ľahšie prevody majú nižšiu zotrvačnosť. To znamená, že na rozbeh a zastavenie potrebujú menej energie, čím sa zlepšuje celková odozva a účinnosť systému.

Inteligentné prevodovky

Budúcnosť je inteligentná. Zabudovanie snímačov priamo do prevodoviek umožňuje monitorovať teplotu, vibrácie a kvalitu mazania v reálnom čase. Tieto údaje umožňujú systémom priebežne upravovať prevádzkové parametre na dosiahnutie maximálnej účinnosti šnekovej prevodovky.

Nová generácia šnekových prevodov bude efektívnejšia vďaka novým materiálom, pokročilým mazivám a inteligentným, samooptimalizačným systémom. Tieto technológie spoločne znižujú trenie, opotrebovanie a energetické straty, čím posúvajú výkon nad súčasné hranice.

Odomknite novú úroveň účinnosti šnekového prevodu s PTSMAKE

Ste pripravení optimalizovať svoje návrhy prevodoviek alebo potrebujete vysoko presné komponenty šnekových prevodoviek? Kontaktujte spoločnosť PTSMAKE ešte dnes a získajte rýchlu a spoľahlivú cenovú ponuku. Dovoľte nám dodať presnosť, výkon a dôveryhodné partnerstvo, ktoré potrebujete - od prototypu až po výrobu. Opýtajte sa teraz a zlepšite svoje výrobné výsledky!
