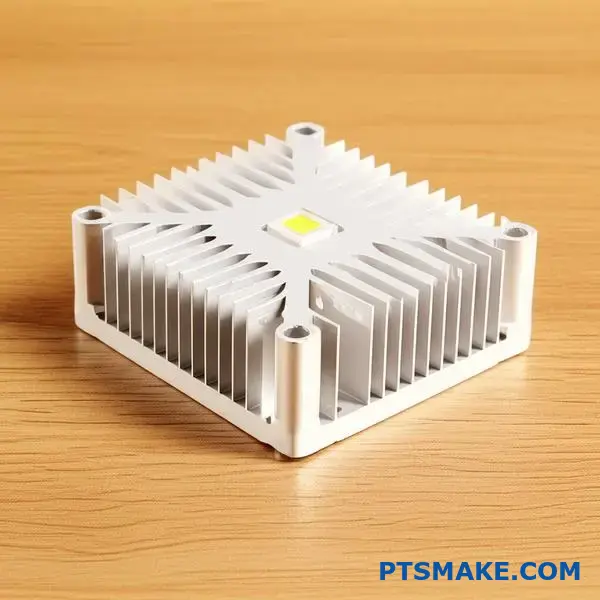

Nájdenie správneho výrobcu chladiča LED môže rozhodnúť o vašom projekte osvetlenia. Zlý tepelný manažment vedie k rýchlej degradácii LED, zmene farieb a nákladným poruchám v teréne, ktoré poškodia vašu povesť.

Vlastné chladiče LED si vyžadujú špecializované výrobné znalosti, aby sa dosiahol optimálny tepelný výkon a zároveň sa splnili vaše špecifické požiadavky na dizajn, objem a rozpočet. Správny výrobca kombinuje pokročilé možnosti obrábania s hlbokými znalosťami tepelného inžinierstva.

Pracoval som s inžinierskymi tímami, ktoré zápasili so štandardnými riešeniami chladičov, ktoré nedokázali splniť ich tepelné ciele alebo vyhovieť ich jedinečným tvarovým faktorom. Vďaka svojim skúsenostiam v spoločnosti PTSMAKE som videl, ako správny výrobný partner transformuje náročné tepelné návrhy LED diód na spoľahlivé a nákladovo efektívne produkty.

Prečo je tepelný manažment rozhodujúci pre výkon a životnosť LED?

LED diódy sú šampiónmi účinnosti. Majú však kritickú slabinu: teplo. Nadmerné teplo v tichosti ničí výkon LED zvnútra.

Vplyv tepla

Neriadené teplo má priamy vplyv na to, aký jas má LED dióda, akú farbu produkuje a ako dlho vydrží. Je to reťazová reakcia.

Zhoršenie výkonu

Vyššie teploty znamenajú nižší svetelný výkon a kratšiu životnosť. Tento vzťah je priamy a neúprosný.

Hlavnou príčinou zlyhania LED je teplo. Podstata problému spočíva na úrovni polovodičov. Riadenie tohto tepla nie je len možnosťou, ale je nevyhnutné pre spoľahlivosť.

Ako teplo degraduje LED diódu

Nadmerné teplo urýchľuje prirodzený proces starnutia polovodičových materiálov v LED čipoch. Nejde len o to, že je horúci na dotyk. Ide o zásadné poškodenie materiálu. Tento proces spôsobuje postupný, nezvratný pokles svetelného výkonu, tzv. Amortizácia svetelných zdrojov¹.

Teplota spoje (Tj)

Najkritickejším parametrom je teplota na p-n prechode LED. Udržiavanie nízkej teploty tohto prechodu je cieľom tepelného manažmentu. Kvalitný led chladič je navrhnutý špeciálne na tento účel.

V našich predchádzajúcich projektoch v spoločnosti PTSMAKE sme videli, ako môže dobre navrhnuté tepelné riešenie výrazne predĺžiť životnosť LED diód. Malé konštrukčné vylepšenia chladiča môžu mať obrovský význam.

Farebný posun a zlyhanie

Teplo nielen stlmí svetlo, ale zmení aj jeho farbu. Táto zmena farby meraná v CCT je jasným znakom tepelného namáhania.

Nekontrolované teplo nakoniec vedie k rozpadu materiálov, čo spôsobí úplné zlyhanie LED. Je to jednoduchá cesta od horúceho k pokazenému.

Efektívny tepelný manažment je pre spoľahlivé systémy LED nevyhnutný. Priamo chráni polovodič, čím zabezpečuje konzistentný svetelný výkon, stabilnú farbu a dlhú životnosť. Správne led chladič je dôležitou súčasťou tohto systému.

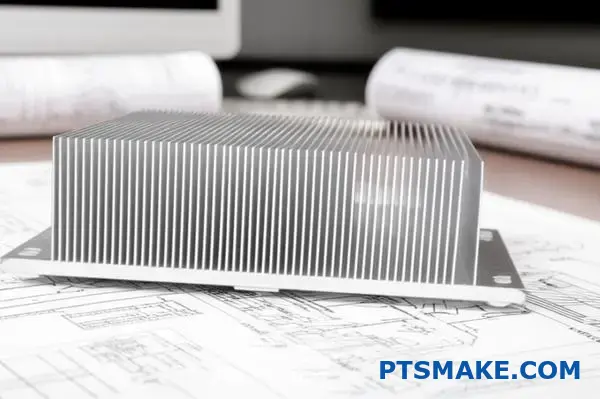

Aká je základná rovnica, ktorou sa riadi tepelný dizajn LED?

Základom tepelného dizajnu LED je nádherne jednoduchý vzorec. Je naším sprievodcom pri každom projekte.

Tj = Ta + (P_teplo × Rth_celkom)

Táto rovnica spája teplotu čipu LED s jeho okolím. Je to základ pre vytvorenie spoľahlivých výrobkov s dlhou životnosťou.

Prvým krokom je pochopenie každej premennej. Rozdeľme si ich.

Tento vzťah určuje každé naše technické rozhodnutie.

Pozrime sa hlbšie na tento základný vzorec. Mnohí inžinieri sa zameriavajú len na chladič, ale to je obmedzený pohľad. Rovnica odhaľuje problém na úrovni systému.

Skutočným cieľom je kontrola Tj, teplota spoja. Ak je táto hodnota príliš vysoká, jas LED diódy slabne a jej životnosť sa výrazne skracuje. Je to kritická hranica výkonu.

Ta, teda teplota okolia, je vaša základná hodnota. Je to teplota vzduchu v okolí zariadenia. Tento faktor zvyčajne nemôžete ovplyvniť, preto ho musíte navrhnúť s ohľadom naň.

P_heat je odpadové teplo generované LED diódou. Je to príkon, ktorý sa nepremení na svetlo. Efektívnejšie LED diódy produkujú menej tepla, čím zmierňujú tepelnú záťaž.

Nakoniec, Rth_total je oblasť, kde môžu dizajnéri dosiahnuť najväčší vplyv. Meria, ako ťažko uniká teplo. Tento odpor je súčtom všetkých prekážok od čipu k vzduchu. Hlavným procesom je vedenie², keď teplo prechádza cez pevné materiály. Dobre navrhnutý led chladič je rozhodujúca pre minimalizáciu tejto hodnoty.

V spoločnosti PTSMAKE sú naše presné procesy obrábania navrhnuté tak, aby optimalizovali cestu od drezu k okolitému prostrediu a zabezpečili účinný odvod tepla.

Základná rovnica, Tj = Ta + (P_teplo × Rth_celkom), je váš plán. Ukazuje, že riadenie teploty spojov si vyžaduje holistický prístup, ktorý zohľadňuje prostredie, účinnosť LED a celú tepelnú cestu od čipu po vzduch.

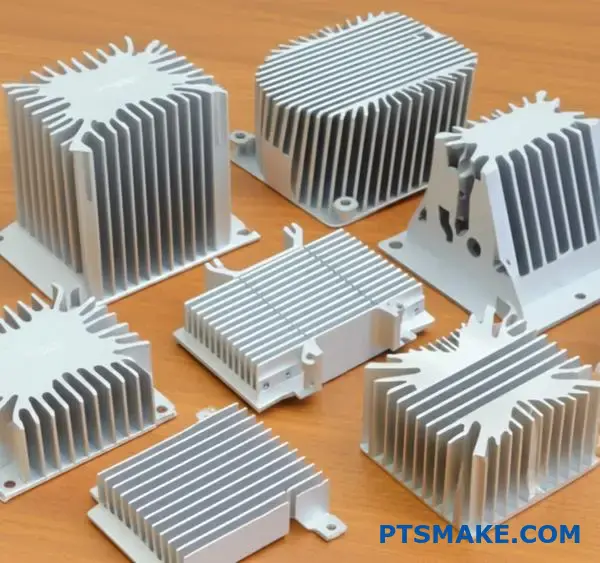

Ako ovplyvňujú výrobné metódy návrh chladiča a náklady?

Výber správneho výrobného procesu je prvým dôležitým krokom. Má priamy vplyv na tvar, výkon a konečnú cenu vášho chladiča. Neexistuje jediná "najlepšia" metóda.

Každá technika má svoje silné a slabé stránky. Je to rovnováha medzi zložitosťou dizajnu, výberom materiálu a objemom výroby.

Preskúmame najbežnejšie možnosti.

Kľúčové výrobné procesy

Pozrieme sa na vytláčanie, tlakové liatie, kovanie a CNC obrábanie. Ich pochopenie vám pomôže urobiť informované rozhodnutie pre váš projekt.

Táto tabuľka poskytuje stručný prehľad. Teraz sa budeme venovať podrobnostiam jednotlivých procesov.

Spôsob výroby určuje hranice vášho dizajnu. To, čo je možné pri jednom procese, môže byť pri inom nemožné. Toto prepojenie medzi metódou a dizajnom je zásadné.

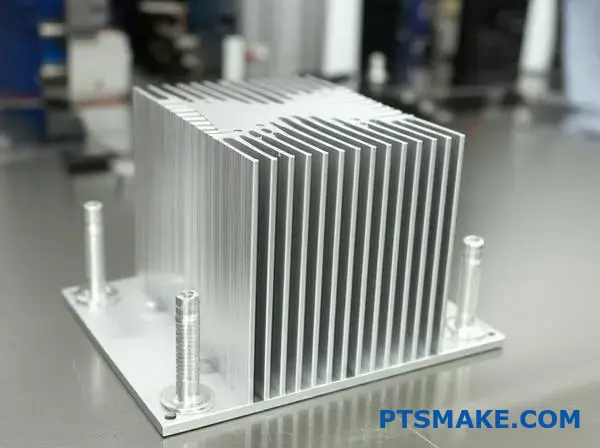

Vytláčanie: Kráľ objemu

Vytláčanie je pri veľkých množstvách veľmi nákladovo efektívne. Zahŕňa pretláčanie hliníkového bloku cez matricu. Vznikajú tak dlhé profily s konštantným prierezom.

Tento postup je skvelý pre štandardné konštrukcie rebier. Vlastnosti materiálu sú však často anizotropné³. Teplo sa lepšie šíri po dĺžke výlisku ako naprieč ním.

Odlievanie pod tlakom: Komplexné tvary

Pri tlakovom liatí sa roztavený kov vstrekuje do formy. To umožňuje vytvárať zložité trojrozmerné tvary. Je ideálny na integráciu prvkov, ako sú montážne body alebo kryty. Toto je bežné pre vlastné aplikácie chladičov led.

Nevýhodou je nižšia tepelná vodivosť v porovnaní s lisovanými alebo obrábanými dielmi. Náklady na nástroje sú tiež vysoké.

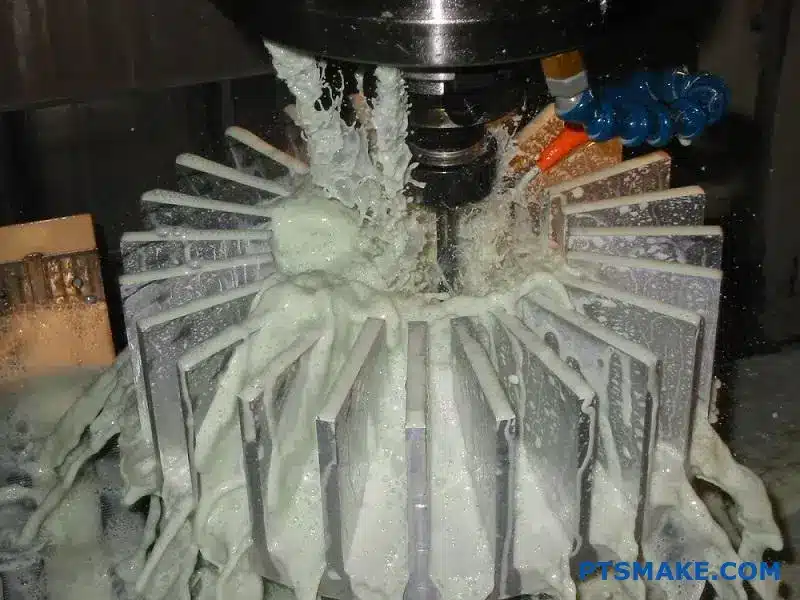

CNC obrábanie: Maximálna presnosť

V spoločnosti PTSMAKE je CNC obrábanie jednou z našich hlavných služieb. Ponúka bezkonkurenčnú slobodu pri navrhovaní a najprísnejšie tolerancie. Je ideálne pre prototypy alebo vysoko výkonné chladiče so zložitými prvkami.

Často používame CNC obrábanie na vytváranie zložitých prototypov pre klientov predtým, ako sa zaviažu k nákladnému obrábaniu inými metódami.

Výber procesu zahŕňa vyváženie nákladov, objemu a výkonu. Vytláčanie ponúka nízkonákladovú objemovú výrobu. Tlakové liatie umožňuje vytvárať zložité tvary. CNC obrábanie poskytuje najvyššiu presnosť a flexibilitu konštrukcie, čo je ideálne pre náročné aplikácie a prototypy.

Aké sú hlavné ciele efektívneho chladiča LED?

Hlavný cieľ je jednoduchý. Účinný chladič LED musí udržiavať teplotu jadra LED pod kontrolou. To znamená, že musí zostať pod maximálnym limitom stanoveným výrobcom.

Nejde len o prevenciu katastrofického zlyhania. Ide o zabezpečenie spoľahlivosti a konzistentného výkonu počas tisícov hodín. Dobre navrhnutý chladič LED je kľúčom k uvoľneniu plného potenciálu a životnosti akéhokoľvek vysokovýkonného systému LED.

Skutočná technická výzva spočíva v slovnom spojení "za všetkých prevádzkových podmienok". Chladič nie je navrhnutý len pre dokonalé laboratórne prostredie. Musí spoľahlivo fungovať aj v reálnom svete.

To zahŕňa vysoké teploty okolia, stiesnené priestory so slabým prúdením vzduchu alebo nepretržitú prevádzku 24 hodín denne, 7 dní v týždni. Každý scenár predstavuje jedinečnú tepelnú výzvu. V spoločnosti PTSMAKE nenavrhujeme len priemerné skrine. Naše návrhy podrobujeme záťažovým testom pre najhoršie scenáre.

Tým sa zabezpečí. Teplota križovatky⁴ nikdy neprekročí bezpečnú hranicu. Chladič, ktorý dobre funguje na otvorenom stole, môže zlyhať v uzavretom svietidle. Podľa našich skúseností je zohľadnenie týchto premenných to, čo oddeľuje dobrý návrh od skvelého.

Tu sa dozviete, ako rôzne podmienky ovplyvňujú výber konštrukcie:

Hlavným cieľom chladiča je udržiavať teplotu spoje LED pod stanoveným maximom. Tým sa zabezpečí, že LED dióda bude spoľahlivo fungovať a vydrží tak dlho, ako má, bez ohľadu na prevádzkové prostredie. Toto je základný kameň efektívneho tepelného manažmentu.

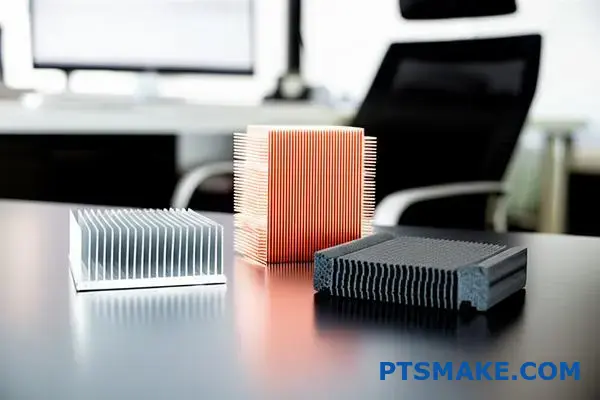

Aké hlavné materiály sa používajú na výrobu chladičov LED?

Výber správneho materiálu je veľmi dôležitý. Má priamy vplyv na výkon a životnosť LED. Najčastejšími možnosťami sú hliník, meď a kompozity. Každý z nich má jedinečné silné stránky.

Hliník je vhodný pre svoju vyváženosť. Meď ponúka vynikajúci prenos tepla. Kompozity poskytujú moderné a ľahké riešenia.

Rýchle porovnanie materiálov

Táto rovnováha vlastností je dôvodom, prečo sa väčšina konštrukcií chladičov led začína hliníkom.

Hlbší ponor do materiálových kompromisov

Výber ideálneho materiálu si vyžaduje bližší pohľad. Musíte zvážiť výkonnosť a praktické obmedzenia, ako sú náklady a hmotnosť. V spoločnosti PTSMAKE sa nám to denne darí vyvažovať.

Hliníkové zliatiny: Pracovný kôň

Hliník je obľúbený z dobrého dôvodu. Zliatiny ako 6063 sú vynikajúce na vytláčanie. Vyznačujú sa dobrými tepelnými vlastnosťami a ľahko sa obrábajú. Vďaka tomu sú cenovo výhodné pre väčšinu projektov. Hliník 1050 má vyššiu čistotu. Vďaka tomu má lepšiu tepelnú vodivosť. Je však mäkší a menej odolný.

Meď: Vysoko výkonná meď

Ak je výkon neoddiskutovateľný, používame meď. Jej tepelná vodivosť je takmer dvojnásobná v porovnaní s hliníkom. Tento výkon má však svoju cenu. Meď je ťažšia a drahšia. Vyžaduje si aj väčšiu starostlivosť, aby sa zabránilo korózii.

Kompozity: Inovátor

Pokročilé kompozity menia pravidlá hry. Tieto materiály, ako napríklad grafitové kompozity, sa dajú navrhnúť. Ponúkajú vynikajúci odvod tepla pri veľmi nízkej hmotnosti. Ich tepelné vlastnosti môžu byť dokonca Anizotropné⁵, ktoré usmerňujú teplo do určitých dráh. To ponúka neuveriteľnú slobodu pri navrhovaní zložitých aplikácií.

Konečný výber závisí výlučne od konkrétnej aplikácie LED, rozpočtu a výkonnostných cieľov.

Správny materiál pre chladič LED závisí od vyváženia tepelných potrieb, hmotnosti a rozpočtu. Hliník je skvelý univerzálny materiál, meď vyniká svojím výkonom a kompozitné materiály ponúkajú ľahké a špecializované riešenia. Najlepšia voľba je závislá od konkrétnej aplikácie.

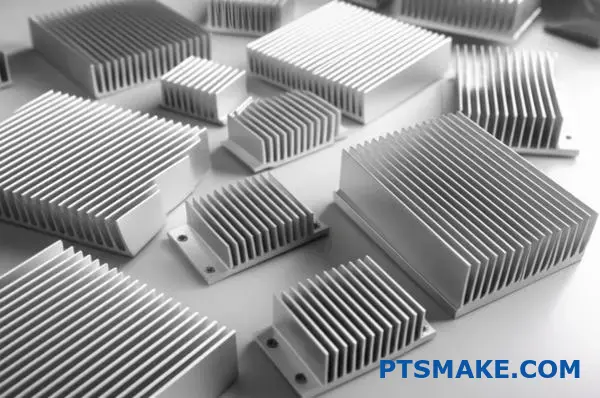

Kedy by ste mali použiť štandardný a kedy vlastný chladič?

Výber medzi štandardným alebo vlastným chladičom je rozhodujúce rozhodnutie. Má priamy vplyv na výkonnosť, rozpočet a časový harmonogram vášho projektu. Neexistuje jediná správna odpoveď.

Najlepší výber závisí výlučne od vašich konkrétnych potrieb. Vytvoril som jednoduchý rámec, ktorý vám pomôže pri výbere. Je založený na piatich kľúčových faktoroch. Poďme si ich rozdeliť.

Kľúčové faktory rozhodovania

Rozhodovanie si vyžaduje hlbší pohľad na kompromisy. Ide o vyváženie technických požiadaviek s obchodnými cieľmi. V spoločnosti PTSMAKE denne sprevádzame klientov týmto procesom.

Analýza potrieb vášho projektu

Tepelný výkon

Najprv zhodnoťte svoje tepelné zaťaženie. Pri zariadeniach s nízkym výkonom často stačí štandardný chladič. Ale v prípade vysoko výkonných komponentov alebo kompaktného dizajnu chladiča s vedením potrebujete vlastné riešenie. Vlastný dizajn optimalizuje hustotu rebier, materiál a prúdenie vzduchu pre maximálny prenos tepla. Čím je chladič nižší tepelná odolnosť⁶, tým lepšie funguje.

Objem výroby a rozpočet

Váš rozpočet je dôležitým faktorom. Štandardné chladiče nemajú žiadne náklady na nástroje, takže sú ideálne pre prototypy a malé série. Vlastné chladiče si vyžadujú počiatočnú investíciu do nástrojov (NRE). Pri veľkosériovej výrobe však môžu byť náklady na jednotku oveľa nižšie, čo ospravedlňuje počiatočné výdavky.

Čas a estetika

Čas uvedenia na trh je často rozhodujúci. Štandardné diely sú k dispozícii mimo predaja. Výroba na zákazku, od návrhu po výrobu, trvá týždne alebo mesiace. Nakoniec zvážte fyzický priestor a vzhľad. Ak má váš výrobok jedinečný tvar alebo špecifické požiadavky na značku, jedinou možnosťou je vlastný chladič.

Tento rámec vám pomôže zvážiť kľúčové faktory: tepelné potreby, objem, rozpočet a konštrukčné obmedzenia. Jeho použitie vám zaručí, že si vyberiete najefektívnejšie a najhospodárnejšie riešenie chladiča, či už ide o štandardný diel, alebo diel na mieru od partnerov, ako sme my v spoločnosti PTSMAKE.

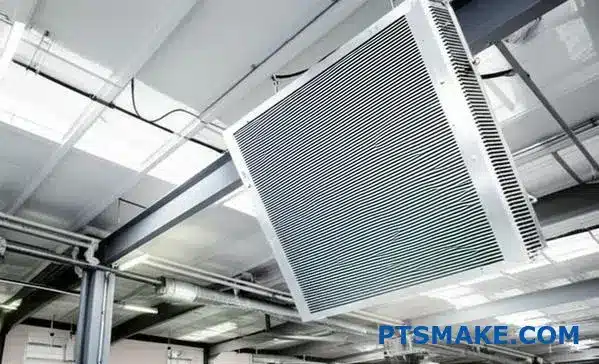

Prípadová štúdia: Navrhnite chladič pre 150W svetlo s vysokým výkonom.

Navrhovanie chladiča pre 150W svetlo s vysokým výkonom predstavuje jedinečnú výzvu. Nejde len o odvádzanie tepla.

Musíme vyvážiť tepelný výkon s prísnymi fyzikálnymi obmedzeniami. Veľkú úlohu zohráva aj životné prostredie.

Táto prípadová štúdia vás prevedie naším procesom. Zameriavame sa na kľúčové rozhodnutia pre túto výkonnú priemyselnú aplikáciu.

Rozdelenie procesu navrhovania

Naším prvým krokom je vždy tepelná analýza. Pri 150W svetle sa značná časť stáva odpadovým teplom. Musíme ho efektívne riadiť, aby sme chránili životnosť LED.

Koncentrovaná Tepelný tok⁷ z čipu LED je hlavným problémom. Efektívny dizajn musí túto tepelnú záťaž rýchlo rozložiť na veľkú plochu. Tu sa stáva rozhodujúcim návrh rebier.

Hmotnosť je hlavným problémom. Vysoké svetlá sú zavesené nad hlavou, takže záleží na každom grame. Meď je síce lepším vodičom, ale zliatiny hliníka ako 6061 alebo 6063 ponúkajú vynikajúcu rovnováhu medzi tepelnou vodivosťou a nízkou hmotnosťou. Ide o bežný kompromis v konštrukcii chladičov led.

V minulých projektoch spoločnosti PTSMAKE sme zistili, že CNC obrábanie poskytuje najlepšie riešenie. Umožňuje nám vytvárať zložité geometrie rebier a odstraňovať nepotrebný materiál, čím sa znižuje hmotnosť bez straty výkonu.

Zabezpečenie dlhodobej spoľahlivosti

Spoľahlivosť v továrni je neoddiskutovateľná. Konštrukcia musí odolávať hromadeniu prachu, ktorý môže chladič izolovať a znižovať jeho účinnosť.

Testovali sme niekoľko návrhov plutiev. Väčšie rozstupy medzi lamelami sú lepšie v prašnom prostredí, hoci mierne zmenšujú celkovú plochu.

Nakoniec riešenie vyrobené na zákazku na CNC stroji ponúka kontrolu potrebnú na splnenie všetkých výkonnostných, hmotnostných a spoľahlivých cieľov pre náročné aplikácie.

Návrh účinného chladiča si vyžaduje vyváženie tepelných potrieb s fyzikálnymi obmedzeniami, ako je hmotnosť a odolnosť voči vonkajším vplyvom. Kľúčom k dosiahnutiu tejto rovnováhy je presná výroba, ktorá zaručuje výkon a dlhodobú spoľahlivosť vysokého svetla.

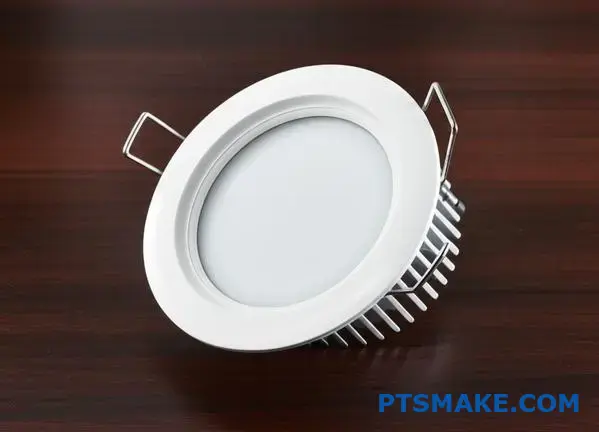

Prípadová štúdia: Riadenie tepla v utesnenom kompaktnom 10W svietidle.

Utesnené 10W stropné svietidlo predstavuje jedinečnú tepelnú výzvu. Pri nulovom prúdení vzduchu je tradičné konvekčné chladenie vylúčené.

Musíme sa spoliehať výlučne na vedenie a žiarenie. To si vyžaduje dômyselný prístup k návrhu. Chladič vedenia nie je len doplnkom, ale jadrom konštrukcie výrobku.

Výzva s nulovým prúdením vzduchu

Naším cieľom je efektívne odvádzať teplo z čipu LED. To si vyžaduje starostlivý výber materiálu a integrovaný dizajn.

Zameranie na prenos tepla

Takto funguje prenos tepla v tomto uzavretom systéme:

Navrhovanie integrovaného chladiča

V minulých projektoch spoločnosti PTSMAKE sme často začínali materiálom. Hliník je voľbou pre svoje vlastnosti a cenovú výhodnosť.

Ale nie všetok hliník je rovnaký. Výber zliatiny má veľký význam pre tepelný výkon a spôsob, akým ho môžeme obrábať.

Zlepšenie vodivosti

Hlavným cieľom je vytvoriť neprerušenú cestu pre teplo. Táto cesta sa začína na doske LED a končí na vonkajšom povrchu svietidla.

Pomocou CNC obrábania vytvárame jedno integrované puzdro. Tým sa eliminuje tepelný odpor, ktorý by ste našli v zmontovaných častiach. Dobré Tepelná vodivosť⁸ je tu absolútne nevyhnutný.

Zabezpečujeme tiež dokonalé, ploché rozhranie medzi modulom LED a chladičom.

Zvyšovanie žiarenia

Keď sa teplo dostane na vonkajší povrch, musí sa vyžarovať preč. Plochu povrchu môžeme zväčšiť pomocou rebier, a to aj v rámci kompaktnej konštrukcie.

Rozhodujúca je aj povrchová úprava. Matný čierny eloxovaný povrch môže výrazne zlepšiť tepelné vyžarovanie v porovnaní s holým lešteným povrchom.

Tu je rýchle porovnanie bežných hliníkových zliatin:

Pri utesnených svietidlách bez ventilátora je tepelný manažment závislý od maximalizácie vedenia a vyžarovania. Integrovaná konštrukcia chladiča so správnymi materiálmi a optimalizovanou povrchovou úpravou nie je len možnosťou - je nevyhnutná pre spoľahlivosť a výkon.

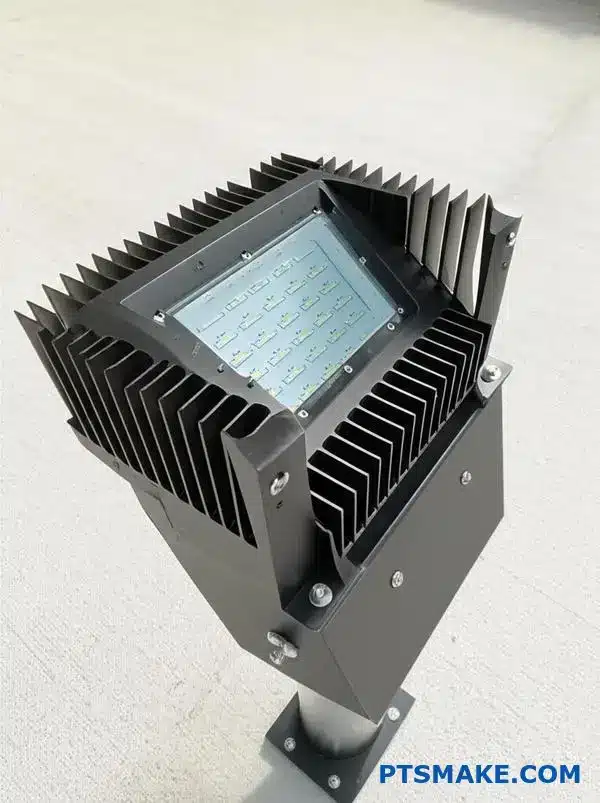

Prípadová štúdia: Navrhnite tepelné riešenie pre vonkajšie pouličné osvetlenie.

Navrhovanie pre exteriér je iná hra. Vonkajšie svietidlo čelí neustálym útokom okolitého prostredia. Nejde len o odvádzanie tepla.

Tepelné riešenie musí chrániť aj pred vodou, prachom a slnkom.

Kľúčové environmentálne faktory

Voda a prach (stupeň krytia IP)

Dôležité je vysoké krytie IP. Zabraňuje vode a prachu poškodiť elektroniku vo vnútri. Toto utesnenie však môže zachytávať teplo.

Solárne zaťaženie

Priame slnečné svetlo výrazne zvyšuje tepelnú záťaž. Konštrukcia musí zvládnuť vnútorné teplo z LED diód aj vonkajšie teplo zo slnka.

Teplota a korózia

Veľké výkyvy teplôt a vlhkosti si vyžadujú odolné materiály. Hlavným nepriateľom je korózia.

Efektívny vonkajší tepelný dizajn je vyvážený akt. Elektroniku musíte udržať chladnú a zároveň ju úplne utesniť pred poveternostnými vplyvmi. To je hlavná výzva.

Navrhovanie pre odolnosť

Dosiahnutie vysokého hodnotenia IP

Na dosiahnutie stupňa krytia IP65 alebo vyššieho používame tesnenia a presne opracované povrchy. V spoločnosti PTSMAKE zabezpečujeme, aby naše CNC obrábanie vytváralo dokonalé tesniace plochy. Tým sa zabráni akémukoľvek úniku.

Uzavreté puzdro však obmedzuje prúdenie vzduchu. Preto sú externé rebrá chladiča ešte dôležitejšie pre odvod tepla. Sú jediným spôsobom, ako môže teplo uniknúť.

Riadenie slnečného zaťaženia a teploty

Záleží na farbe a povrchovej úprave krytu. Svetlejší reflexný náter môže na základe nášho testovania znížiť absorpciu slnečného tepla až o 15%.

Konštrukcia musí tiež zohľadňovať rozťahovanie a zmršťovanie materiálu v dôsledku teplotných výkyvov bez toho, aby sa narušili tesnenia.

Výber materiálu proti korózii

Korózia môže zhoršiť tepelný výkon a spôsobiť poruchu konštrukcie. Rozhodujúci je výber správneho materiálu a povrchovej úpravy. Musíme predchádzať problémom, ako sú napr. Galvanická korózia⁹.

V spoločnosti PTSMAKE často odporúčame AL6061 s dvojstupňovou povrchovou úpravou pre pobrežné alebo vysoko korozívne prostredie. To zaručuje dlhodobú spoľahlivosť.

Navrhnúť tepelné riešenie pre vonkajšie použitie je zložitá úloha. Vyžaduje si to vyváženie odvodu tepla s robustnou ochranou proti slnku, vode, prachu a korózii. Celý systém, nielen chladič, musí byť navrhnutý tak, aby prežil.

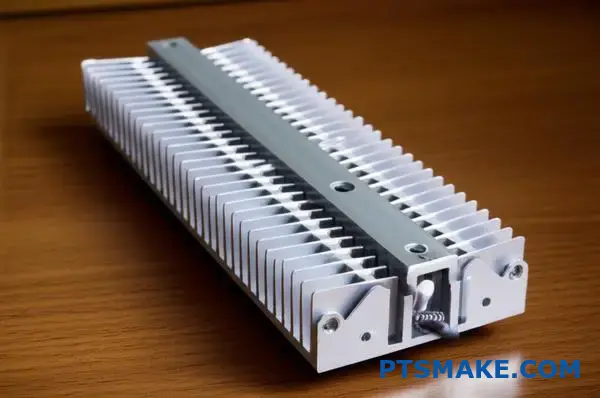

Analýza zlyhania: LED diódy svietidla predčasne zlyhávajú. Prečo?

Pri zlyhaní LED je často hlavným podozrivým chladič. Ak chcete nájsť hlavnú príčinu, potrebujete systematický prístup. V priebehu rokov som vypracoval jednoduchý diagnostický kontrolný zoznam. Ten vám pomôže rýchlo zistiť, či je problémom chladič LED.

Tento proces šetrí čas a zabraňuje opakovaným zlyhaniam. Zameriava sa na tri hlavné body zlyhania.

Kľúčové diagnostické oblasti

Táto štruktúrovaná kontrola je prvým krokom. Navádza vás priamo na potenciálny problém.

Poďme sa do tohto kontrolného zoznamu ponoriť hlbšie. Je to praktický nástroj, ktorý používame v spoločnosti PTSMAKE, keď pomáhame klientom pri riešení tepelných problémov. Rozdelením problému môžeme izolovať presnú príčinu predčasného zlyhania.

Zisťovanie podrobností: Sprievodca krok za krokom

Najprv opatrne rozmontujte svietidlo, aby ste získali prístup k modulu LED a jeho chladiču. Vizuálna kontrola je účinná. Hľadajte zmenu farby na doske plošných spojov alebo na samotnej LED dióde, ktorá naznačuje extrémne teplo.

Problémy s materiálom tepelného rozhrania (TIM)

Zlá aplikácia TIM je veľmi častým zdrojom porúch. Mali by ste skontrolovať rovnomernú, tenkú vrstvu spájajúcu dosku LED s chladičom. Príliš málo alebo príliš veľa TIM vytvára vysoké Tepelná odolnosť¹⁰, ktoré zachytávajú teplo.

Poddimenzovaný dizajn chladiča

Ďalej zhodnoťte samotný chladič led. Zdá sa vám neprimeraný pre veľkosť a výkon svietidla? Poddimenzovaný chladič jednoducho nedokáže odvádzať teplo dostatočne rýchlo. V spoločnosti PTSMAKE sa často stretávame s návrhmi, ktoré uprednostňujú estetiku pred tepelným výkonom. Správny návrh, často dosiahnutý presným CNC obrábaním, zabezpečuje dostatočnú plochu.

Zablokované prúdenie vzduchu

Nakoniec skontrolujte faktory prostredia. Nie je zariadenie zanesené prachom alebo nečistotami? Sú zablokované vetracie otvory? Slabé prúdenie vzduchu zmení aj dobre navrhnutý chladič na tepelnú pascu. To je obzvlášť dôležité v prípade kompaktných alebo uzavretých svietidiel.

Tento metodický kontrolný zoznam vám pomôže presne diagnostikovať poruchy súvisiace s chladičom. Preskúmaním TIM, konštrukcie a prúdenia vzduchu môžete presne určiť hlavnú príčinu a zaviesť spoľahlivé riešenie, čím predídete budúcemu vyhoreniu LED.

Zníženie nákladov: Váš chladič je nad rámec rozpočtu. Čo teraz?

Návrh chladiča je hotový. Cenová ponuka je však oveľa vyššia, ako sa očakávalo. Ide o bežný problém. Nepodliehajte panike.

Existujú praktické spôsoby, ako znížiť náklady. Môžeme sa zamerať na štyri kľúčové oblasti. Sú to materiál, výrobný proces, jednoduchosť konštrukcie a tepelné materiály.

Kľúčové páky znižovania nákladov

Poďme preskúmať, ako vykonať inteligentné úpravy.

Keď máte obmedzený rozpočet, záleží na každom rozhodnutí. Musíme starostlivo vyhodnotiť kompromisy. Nejde len o znižovanie nákladov. Ide o zníženie nákladov bez toho, aby to príliš poškodilo výkon.

Prehodnotenie materiálu a procesu

Zmena medi na hliník je často prvým krokom. Hliník je lacnejší a ľahší. Jeho tepelný výkon je nižší ako u medi, ale často je dostatočne dobrý pre mnohé aplikácie, ako napr. led chladič.

Pri veľkosériovej výrobe je kľúčové prepínanie procesov. CNC obrábanie ponúka veľkú presnosť, ale pri veľkých množstvách je nákladné. Tlakové liatie alebo vytláčanie môže výrazne znížiť cenu za jednotku. Vyžadujú si však vysoké počiatočné investície do nástrojov.

Zjednodušenie dizajnu a komponentov

Pozrite sa na geometriu chladiča. Môžete znížiť počet rebier? Alebo ich urobiť hrubšie a ďalej od seba? Tieto zmeny znížia počet zložitých operácií obrábania a skrátia čas cyklu.

Preskúmajte aj materiály tepelného rozhrania (TIM). Vysokoúčinný TIM je skvelý, ale o niečo menej účinný môže ušetriť značné peniaze. Kľúčom k úspechu je, či systém tepelná vodivosť¹¹ zostáva v požadovanom prevádzkovom rozsahu. Túto rovnováhu pomáhame klientom spoločnosti PTSMAKE pravidelne nachádzať.

Tieto štyri stratégie poskytujú jasný rámec na zníženie nákladov na chladič. Zhodnotením materiálov, výrobných procesov a zložitosti konštrukcie môžete dosiahnuť významné úspory bez toho, aby ste ohrozili základný výkon vášho výrobku.

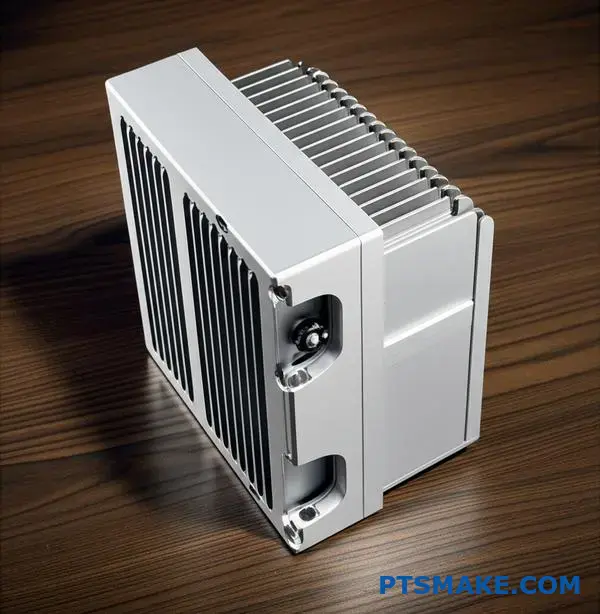

Ako vyvažujete tepelný výkon s priemyselným dizajnom?

Hlavnou výzvou je vyvážiť estetiku s funkčnosťou. Krásne svietidlo, ktoré sa prehrieva, je nepodarený výrobok. Tu prichádza na rad inteligentná integrácia. Môžeme zabezpečiť, aby chladenie vykonával kryt výrobku.

Puzdro ako chladič

Koncept je jednoduchý, ale veľmi účinný. Samotný vonkajší kryt sa stáva led chladič. Tento prístup odstraňuje potrebu samostatných, často objemných tepelných komponentov. Výsledkom je čistejší a jednotnejší dizajn.

Výroba pre integráciu

Dosiahnutie tohto cieľa si vyžaduje vysokú presnosť. V spoločnosti PTSMAKE využívame CNC obrábanie na vytvorenie zložitej geometrie rebier priamo na kryte. Tieto prvky sú vizuálne atraktívne a zároveň tepelne účinné.

Táto integračná stratégia presahuje rámec tvaru. Vyžaduje si dôkladné pochopenie materiálov a tepelnej dynamiky. Proces sa vždy začína výberom správneho materiálu.

Výber materiálov a povrchových úprav

Zliatiny hliníka, ako napríklad 6061 alebo 6063, sú vynikajúcou voľbou. Poskytujú veľkú tepelnú vodivosť a ľahko sa opracovávajú. Rovnako dôležitá je však aj povrchová úprava. Eloxovanie nielenže zvyšuje ochranu, ale môže tiež zlepšiť radiačné chladenie.

Na základe našich testov sa často najlepšie osvedčí matná čierna eloxovaná povrchová úprava. Maximalizuje vyžarovanie tepla oveľa lepšie ako leštený povrch. Tento malý detail prináša významný vplyv.

Navrhovanie prúdenia vzduchu

Hlavným cieľom je maximalizovať plochu vystavenú vzduchu. Tým sa výrazne zvyšuje účinnosť konvekčný prenos tepla¹². Navrhujeme plutvy, ktoré nie sú len dekoratívnymi vzormi, ale sú navrhnuté pre funkciu.

Špecifický tvar, rozmiestnenie a orientácia týchto rebier usmerňujú prúdenie vzduchu. Tento proces účinne odvádza teplo od jadra komponentov LED, čím zabezpečuje ich dlhú životnosť.

Simulačné nástroje používame už na začiatku fázy návrhu. To nám umožňuje predpovedať tepelný výkon ešte pred rezaním materiálu. Našim klientom to šetrí čas aj peniaze. Prototypy potom pomáhajú overiť výsledky simulácie.

Navrhnutím krytu svietidla tak, aby fungoval ako chladič, dosiahnete elegantný estetický vzhľad. Tento prístup, umožnený precíznym CNC obrábaním a inteligentným výberom materiálu, dokonale spája formu so základnou tepelnou funkciou, čím vytvára vynikajúci finálny produkt.

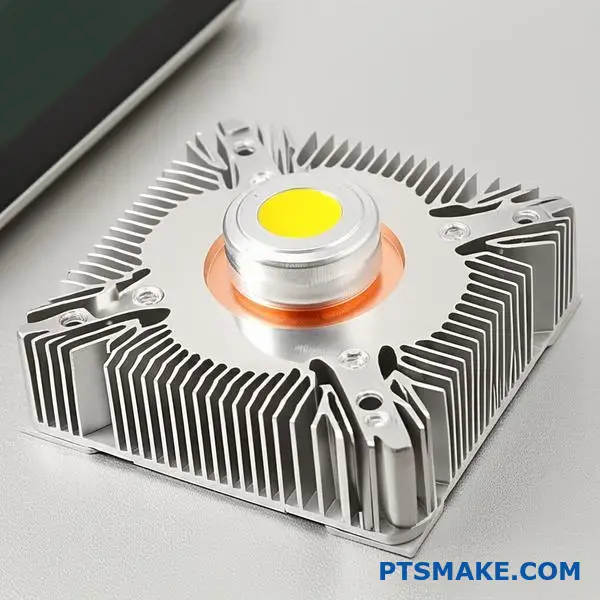

Ako nové technológie, ako napríklad COB LED, menia konštrukciu chladičov?

LED diódy s čipom na doske (COB) menia pravidlá hry. Na malej ploche majú obrovský výkon. To vytvára intenzívne, koncentrované teplo.

Výzva COB LED diód

Tradičné LED diódy šíria teplo na väčšej ploche. Polia COB však vytvárajú horúce miesta. Táto vysoká hustota tepelného toku je hlavným problémom tepelného manažmentu.

Prečo tradičné dizajny nedosahujú požadovanú úroveň

Jednoduchý hliníkový výlisok často nestačí. Teplo je príliš koncentrované na to, aby sa mohlo účinne rozptýliť. To si vyžaduje inteligentnejší prístup pre moderné led chladič.

Táto zmena si vyžaduje od základu prehodnotiť konštrukciu chladiča.

Technológia COB zásadne mení tepelnú výzvu. Nejde len o celkové množstvo tepla, ale o jeho extrémnu koncentráciu. Malý, veľmi horúci bod je oveľa ťažšie ochladiť ako väčšiu, teplú oblasť.

Viac ako len jednoduché výlisky

V minulých projektoch spoločnosti PTSMAKE sme sa o tom presvedčili na vlastnej koži. Stačí vytvoriť väčší pasívny led chladič poskytuje klesajúcu návratnosť. Skutočným úzkym miestom je to, ako rýchlo sa môže teplo odvádzať od malého zdroja COB.

Účinnosť tohto prenosu tepla je kľúčová. Nízka tepelná odolnosť¹³ cesta je kľúčová. Bez nej sa na zdroji hromadí teplo, čo výrazne skracuje životnosť LED a ovplyvňuje výkon.

Pokročilé stratégie chladenia

To vedie k potrebe sofistikovanejších riešení. Tieto metódy sú špeciálne navrhnuté na zvládnutie vysokého tepelného toku. Odvádzajú teplo z čipu oveľa účinnejšie ako blok pevného kovu.

Technológia fázovej zmeny

Vynikajúcim príkladom sú tepelné rúrky a odparovacie komory. Využívajú cyklus od kvapaliny k pare v uzavretej nádobe. Tento proces prenáša tepelnú energiu neuveriteľnou rýchlosťou.

Aktívne chladiace systémy

Niekedy je potrebný ventilátor alebo dokonca kvapalinový chladiaci okruh. Tie sú bežné v priemyselných alebo komerčných zariadeniach s vysokým výkonom, kde je spoľahlivosť prvoradá.

Výber správnej technológie si vyžaduje dôkladnú analýzu špecifických požiadaviek na výrobok.

LED diódy COB vytvárajú intenzívne, lokalizované teplo, ktoré preťažuje tradičné pasívne chladiče. Táto vysoká hustota tepelného toku si vyžaduje pokročilé tepelné riešenia, ako sú tepelné trubice, parné komory alebo aktívne chladenie, aby sa zachoval výkon LED a zabezpečila dlhodobá spoľahlivosť v náročných aplikáciách.

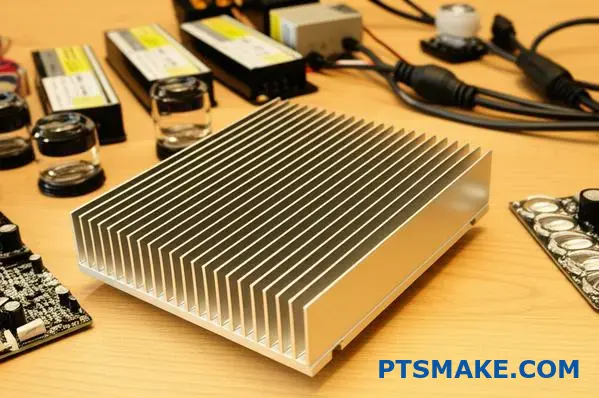

Ako chladič spolupracuje s optickými komponentmi a komponentmi ovládača?

Chladič nie je nikdy ostrov. Je to dôležitý tímový hráč v každom osvetľovacom alebo elektronickom systéme. Jeho výkon priamo ovplyvňuje ostatné kľúčové komponenty.

Zlý tepelný manažment neznamená len horúcu LED. Môže drasticky skrátiť životnosť elektroniky ovládača v okolí.

Vplyv na súčasti systému

Rozhodujúci je aj tvar chladiča led. Objemné alebo zle navrhnuté rebrá môžu blokovať svetlo. To vytvára nežiaduce tiene a ničí zamýšľané optické rozloženie.

Preto považujeme návrh chladiča za súčasť kompletnej systémovej skladačky.

Častým úskalím je uvažovať o chladiči izolovane. V minulých projektoch spoločnosti PTSMAKE sme videli, ako toto myslenie vedie k zlyhaniam na úrovni systému. Teplo je neúprosným nepriateľom elektronických komponentov, najmä kondenzátorov a integrovaných obvodov v ovládači.

Vlnový efekt tepla

Nadmerné teplo z LED diódy, ktoré je zle riadené chladičom, vyžaruje do dosky ovládača. Táto zvýšená teplota urýchľuje starnutie jej komponentov. Je to hlavná príčina predčasného zlyhania ovládača a blikania svetiel. Klientom často radíme v súvislosti s konkrétnymi Odchýlka¹⁴ stratégie na zmiernenie tejto situácie.

Tvar a rozloženie svetla

Rovnako dôležitá je aj fyzická konštrukcia chladiča led. Nemôžeme sa sústrediť len na tepelný výkon. Jeho geometria musí dopĺňať optický dizajn.

V spolupráci s klientmi používame ko-simuláciu. To nám umožňuje vyvážiť tepelné potreby s optickými požiadavkami. Zabezpečíme, aby sa chladič účinne chladil bez toho, aby sa znížila kvalita svetla. Tento holistický prístup zabraňuje neskoršiemu nákladnému prepracovaniu návrhu.

Konštrukcia chladiča má priamy a významný vplyv na životnosť elektroniky aj kvalitu svetla. Pri vytváraní spoľahlivého a vysoko výkonného výrobku je rozhodujúce, aby sa k nemu pristupovalo ako k neoddeliteľnej súčasti celého systému, a nie ako k vedľajšej myšlienke.

Odomknite špičkové riešenia chladičov LED s PTSMAKE

Ste pripravení optimalizovať tepelný manažment LED? Spolupracujte so spoločnosťou PTSMAKE na zákazkovej, vysoko presnej výrobe chladičov prispôsobených jedinečným požiadavkám vášho projektu. Kontaktujte nás teraz, aby ste si vyžiadali cenovú ponuku a vyskúšajte si dôveryhodnú kvalitu, rýchlosť a odborné znalosti v oblasti inžinierstva - vaše tepelné riešenia novej generácie začínajú tu!
