Kompletny przewodnik po zgrzewarce ultradźwiękowej Branson 2025

Potrzebujesz pomocy w wyborze odpowiedniej zgrzewarki ultradźwiękowej Branson do swojego zastosowania? Wielu inżynierów boryka się ze zrozumieniem złożonych różnic w modelach, komponentach i konfiguracjach dostępnych w szerokiej linii produktów Branson, co prowadzi do nieoptymalnego wyboru sprzętu i wyzwań związanych z rozwojem procesu spawania.

Branson oferuje wiele serii spawarek, w tym linie 2000X, IW+ i GSX, z których każda oferuje różne systemy sterowania, typy siłowników i możliwości danych zaprojektowane z myślą o konkretnych wymaganiach produkcyjnych, od podstawowego spawania po zaawansowane monitorowanie procesu i integrację automatyzacji.

W tym przewodniku omówiono każdy komponent i parametr procesu potrzebny do opanowania zgrzewarek Branson. Przeprowadzę Cię przez specyfikacje techniczne, procedury konfiguracji i metody rozwiązywania problemów, które pomogą Ci zoptymalizować operacje spawania ultradźwiękowego i uniknąć typowych błędów aplikacji.

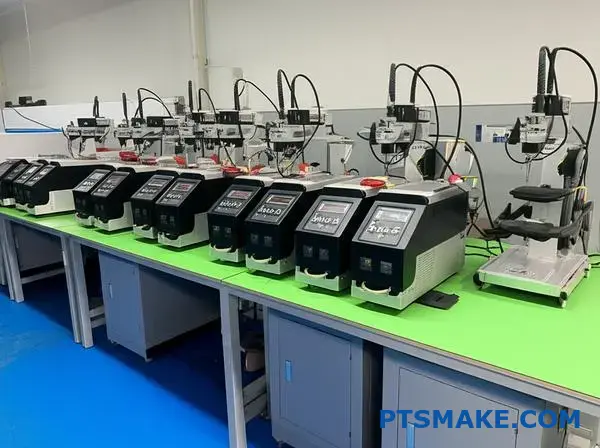

Jakie są podstawowe serie modeli spawarek Branson?

Wybór odpowiedniej spawarki Branson ma kluczowe znaczenie. Wybór ma wpływ na jakość i wydajność montażu. Każda z głównych serii zaspokaja inne potrzeby.

Kluczowe rodziny spawaczy Branson

Branson oferuje kilka różnych linii modeli. Najpopularniejsze z nich to 2000X, IW+ oraz zaawansowana seria GSX. Każda z nich ma określone przeznaczenie.

Szybki przegląd porównawczy

Zrozumienie ich podstawowych różnic jest pierwszym krokiem. Pomaga to zawęzić najlepsze dopasowanie do linii produkcyjnej.

Tabela przedstawia ogólny obraz sytuacji. Sprawdźmy, co te różnice oznaczają dla produkcji.

Wnikając głębiej, technologia stojąca za każdą serią dyktuje jej możliwości. W PTSMAKE wybieramy sprzęt w oparciu o konkretne wymagania dotyczące precyzji projektu, czy to do formowania wtryskowego, czy do montażu po obróbce.

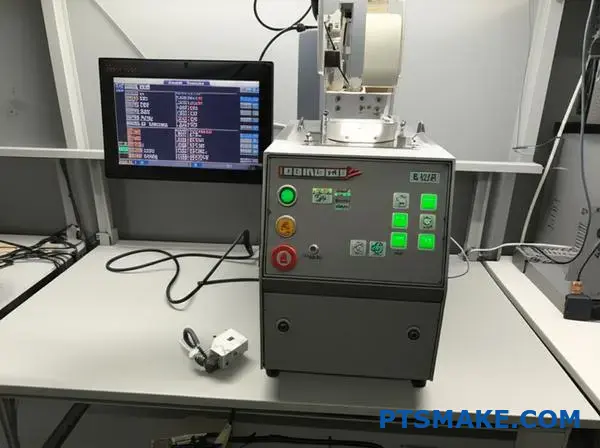

Systemy kontroli i możliwości w zakresie danych

System sterowania jest mózgiem spawarki. Seria 2000X oferuje solidną kontrolę nad czasem, energią i odległością spawania. To sprawia, że jest to wszechstronne urządzenie do wielu zastosowań.

Seria IW+ jest bardziej uproszczona. Koncentruje się na trybach czasu i energii, idealnych do integracji ze zautomatyzowanymi systemami, w których prostota i niezawodność są kluczowe.

Platforma GSX jest najbardziej zaawansowana. Wykorzystuje system oparty na sieci Ethernet do precyzyjnej kontroli i obszernego rejestrowania danych. Ma to kluczowe znaczenie w przypadku części medycznych lub motoryzacyjnych, gdzie wymagana jest pełna identyfikowalność. Precyzyjny siłownik¹ współpracuje z tym systemem, zapewniając niezrównaną dokładność.

Typy i zastosowania siłowników

Jednostka mechaniczna lub siłownik również się różnią. Seria 2000X wykorzystuje różne typy siłowników, równoważąc siłę i sztywność w celu uzyskania spójnych wyników. Ta elastyczność sprawia, że jest to popularna zgrzewarka ultradźwiękowa Branson.

Seria GSX wprowadza siłowniki elektromechaniczne. Nasze testy wykazały, że zapewniają one doskonałą precyzję w porównaniu z tradycyjnymi siłownikami pneumatycznymi, umożliwiając dokładniejszą kontrolę odległości zgrzewania i siły.

To szczegółowe porównanie pomaga dostosować możliwości spawarki do konkretnych wymagań produkcyjnych.

Modele spawarek Branson, takie jak 2000X, IW+ i GSX, oferują różne systemy sterowania i technologie siłowników. Wybór zależy od potrzeb aplikacji w zakresie precyzji, identyfikowalności danych i integracji, co ma bezpośredni wpływ na sukces produkcyjny.

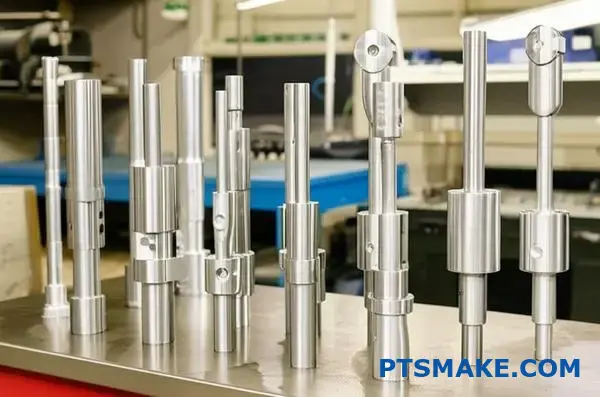

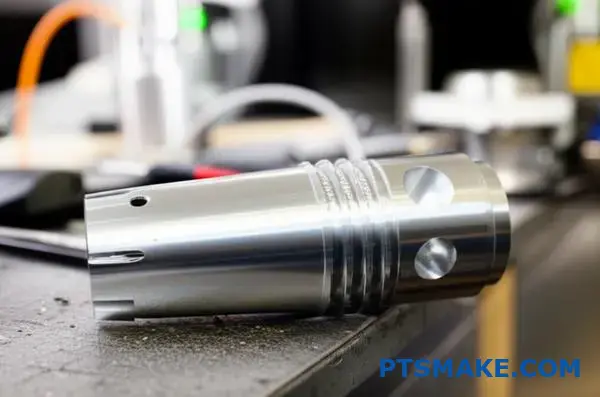

Jak klasyfikowane są klaksony Branson ze względu na materiał i konstrukcję?

Wybór odpowiedniego klaksonu jest kluczowy. Chodzi o dopasowanie narzędzia do zadania. Klasyfikacja dzieli się na dwa kluczowe obszary: materiał, z którego jest wykonany i jego fizyczny kształt. Każdy wybór ma bezpośredni wpływ na wydajność.

Wybór materiału: Podstawa wydajności

Materiał, z którego wykonana jest tuba, decyduje o jej trwałości, właściwościach akustycznych i cenie. To pierwszy punkt decyzyjny. Należy zrównoważyć odporność na zużycie z wydajnością akustyczną. Nie ma jednego najlepszego materiału; chodzi o właściwe dopasowanie.

Horn Design: Kształtowanie energii

Geometria lub kształt tuby skupia i wzmacnia energię ultradźwiękową. Różne kształty zapewniają różne poziomy wzmocnienia. Wybór ten zależy od wymagań spawalniczych i samej konstrukcji części.

Interakcja między materiałem a projektem to miejsce, w którym dzieje się prawdziwa inżynieria. Nie wystarczy po prostu wybrać mocny materiał. Należy zastanowić się, jak materiał ten zachowuje się po uformowaniu w określoną geometrię, która musi rezonować z precyzyjną częstotliwością.

Głębsze zanurzenie się w implikacje projektowe

Na przykład tytanowa tuba jest lepsza do zastosowań o wysokiej amplitudzie nie tylko ze względu na swoją wytrzymałość, ale także niską wewnętrzną utratę energii. Aluminium świetnie nadaje się do prototypów, ponieważ jest łatwe w obróbce przy PTSMAKE, co pozwala na szybkie iteracje projektu. Jednak szybciej się zużywa.

Wybór kształtu bezpośrednio kontroluje wzmocnienie amplitudy. Jest to stosunek amplitudy wyjściowej na czole tuby do amplitudy wejściowej z konwertera. Klakson schodkowy oferuje wysokie wzmocnienie, ale także powoduje duże naprężenia w punkcie przejścia. Z kolei klakson katenoidalny zapewnia umiarkowane wzmocnienie przy bardziej równomiernie rozłożonych naprężeniach. Zrozumienie Impedancja akustyczna² jest kluczem do optymalizacji transferu energii między tubą a obrabianym przedmiotem. Niedopasowanie może prowadzić do słabych spoin i uszkodzenia tuby.

Typowe kształty rogów i ich wzmocnienie

Oto, jak różne konstrukcje zgrzewarek ultradźwiękowych Branson zazwyczaj działają. W naszych testach widzieliśmy, jak prosta zmiana kształtu może radykalnie zmienić wyniki spawania.

Wybór odpowiedniej tuby Branson jest krytycznym krokiem. Obejmuje on zrównoważenie właściwości akustycznych i odporności na zużycie materiałów z określonym wzmocnieniem i rozkładem naprężeń zapewnianym przez różne konstrukcje geometryczne w celu uzyskania optymalnych wyników spawania.

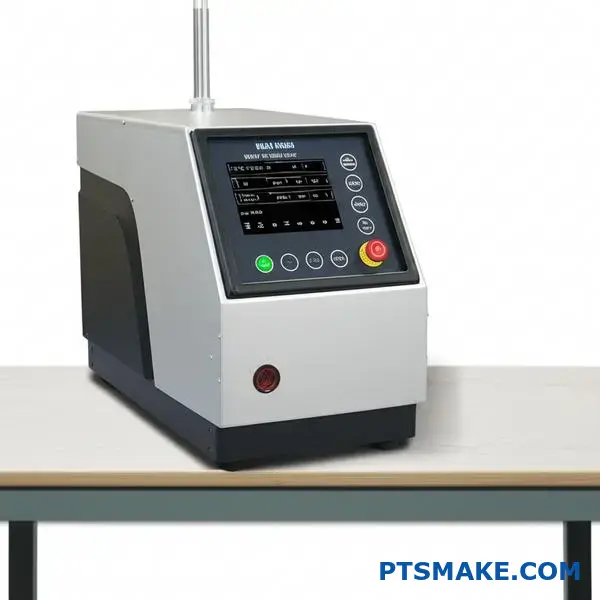

Jakie są dostępne rodzaje trybów spawania?

Podczas korzystania z zaawansowanej maszyny, takiej jak zgrzewarka ultradźwiękowa Branson, dostępnych jest kilka trybów sterowania. Można je traktować jako różne przepisy na stworzenie idealnej spoiny.

Każdy tryb steruje cyklem spawania przy użyciu innej zmiennej podstawowej. Wybór właściwego trybu ma kluczowe znaczenie. Zapewnia spójność i jakość produktu końcowego.

Kluczowe tryby kontroli spawania

Wybór ten ma bezpośredni wpływ na wytrzymałość i wygląd każdej wykonanej przez nas spoiny.

Zrozumienie tych trybów jest kluczem do opanowania spawania ultradźwiękowego. Omówmy najczęstsze opcje, które można znaleźć i kiedy z nich korzystać.

Tryb czasu

Jest to najbardziej podstawowy tryb. Zgrzewarka stosuje wibracje ultradźwiękowe przez wstępnie ustawiony czas. Jest to proste i dobrze sprawdza się w prostych zastosowaniach, w których części są bardzo spójne. Nie może jednak kompensować różnic materiałowych lub wymiarowych.

Tryb energii

W tym trybie spawarka dostarcza precyzyjną ilość energii do części. Mierzy zużytą energię w czasie rzeczywistym i zatrzymuje się, gdy cel zostanie osiągnięty. W PTSMAKE często używamy tego trybu w przypadku materiałów o niewielkich różnicach powierzchni lub gęstości. W takich przypadkach zapewnia bardziej spójne wyniki niż tryb czasowy.

Tryby odległości: Collapse i Absolute

Tryby te kontrolują spoinę w oparciu o fizyczne wymiary części.

• Odległość upadku: Spawanie zatrzymuje się po stopieniu i ściśnięciu części o określoną wartość.
• Odległość bezwzględna: Spawanie zatrzymuje się, gdy część osiągnie określoną wysokość końcową. Ma to kluczowe znaczenie w przypadku zastosowań wymagających wąskich tolerancji montażowych. Materiał lepkosprężystość³ jest kluczowym czynnikiem wpływającym na to, jak zachowuje się pod tą precyzyjną kontrolą.

Tryb mocy szczytowej

W tym przypadku cykl spawania kończy się, gdy moc pobierana przez stos akustyczny osiągnie określoną wartość szczytową. Jest to przydatne w przypadku delikatnych komponentów. Pomaga zapobiegać nadmiernemu spawaniu lub uszkodzeniu wrażliwych części wewnętrznych.

Każdy tryb oferuje unikalny sposób sterowania procesem spawania. Wybór odpowiedniego trybu ma zasadnicze znaczenie dla uzyskania solidnej i niezawodnej spoiny dostosowanej do konkretnej konstrukcji części i materiału. Dzięki temu każdy produkt spełnia nasze standardy jakości.

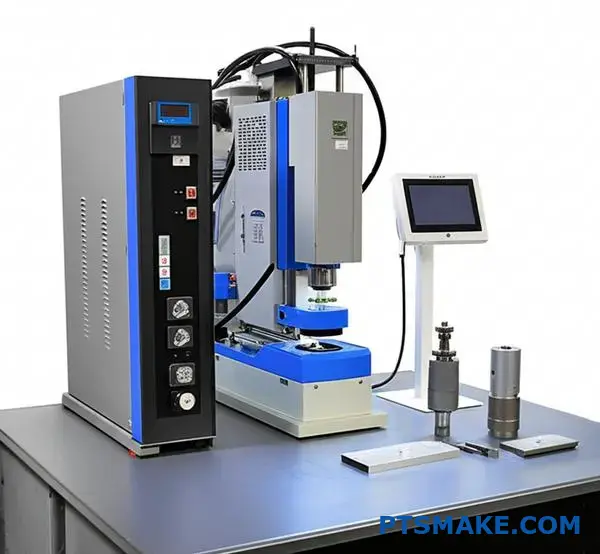

Jaka jest architektura systemu nowoczesnej spawarki Branson?

Nowoczesna spawarka Branson to precyzyjnie dostrojony system. Składa się z czterech krytycznych podsystemów, które współpracują ze sobą. Każda część pełni odrębną rolę.

Nieustannie komunikują się ze sobą, aby zapewnić precyzyjne wyniki. Ta integracja jest kluczem do osiągnięcia idealnej spoiny.

Przegląd kluczowych podsystemów

Ta modułowa architektura zapewnia precyzję i powtarzalność. Są to cechy, których wymagamy od każdego projektu w PTSMAKE.

The Weld Cycle: Symfonia interakcji

Proces spawania to starannie zaplanowana sekwencja. Wszystko zaczyna się od interfejsu użytkownika. Tutaj operator wprowadza wymagane parametry spawania. Obejmują one czas, ciśnienie i poziomy energii.

Sterownik działa jak mózg systemu. Pobiera te ustawienia i rozpoczyna cykl. Najpierw nakazuje siłownikowi zastosowanie precyzyjnej siły docisku. To działanie powoduje, że części stykają się ze sobą.

Jednocześnie sterownik uruchamia zasilacz. Zasilacz wysyła następnie sygnał elektryczny o wysokiej częstotliwości do stosu akustycznego. Wewnątrz stosu przetwornik⁴ przekształca ten sygnał elektryczny w drgania mechaniczne o wysokiej częstotliwości.

Te silne wibracje powodują intensywne tarcie na styku części. Generuje to ciepło, powodując stopienie i stopienie tworzywa sztucznego. Podczas tego krótkiego procesu czujniki przekazują dane w czasie rzeczywistym do sterownika. Pozwala to na natychmiastową regulację w celu utrzymania stałej jakości zgrzewu. Ten poziom kontroli jest niezbędny.

Typowa interakcja w cyklu spawania

Komunikacja w zamkniętej pętli sprawia, że zgrzewarka ultradźwiękowa Branson jest wyjątkowo niezawodna w przypadku złożonych zespołów.

Architektura spawarki Branson to system czterech podstawowych jednostek. Sterownik zarządza zasilaniem, siłownikiem i układem akustycznym. Komunikują się one płynnie przez cały cykl spawania, zapewniając mocne, powtarzalne połączenie dla każdego pojedynczego elementu.

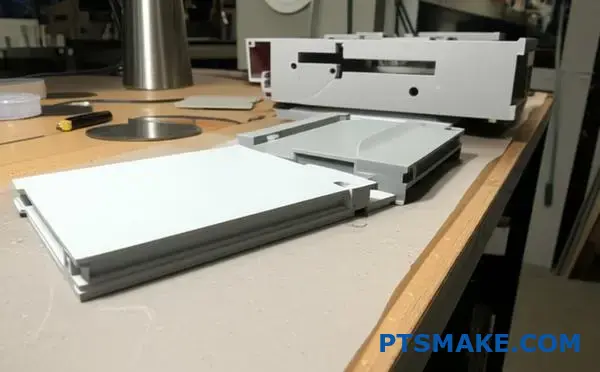

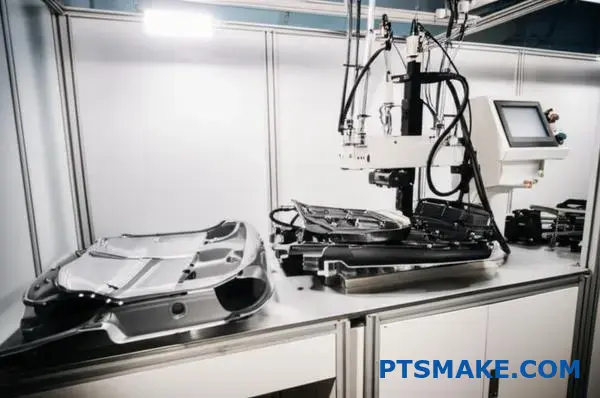

Jakie są główne kategorie projektowania połączeń ultradźwiękowych?

Wybór odpowiedniej konstrukcji złącza ma kluczowe znaczenie. Decyduje on o tym, jak skupiana jest energia ultradźwiękowa. Pomaga również zatrzymać stopiony plastik. W większości zastosowań dominują trzy typowe konstrukcje.

Kluczowe typy konstrukcji połączeń

Często pracujemy z połączeniami ścinanymi, schodkowymi i na pióro i wpust. Każde z nich ma wyjątkowe zalety. Rozwiązują one różne wyzwania inżynieryjne.

Projekty te są podstawą udanych spoin.

Bliższe spojrzenie na każdy projekt

Specyficzna geometria konstrukcji złącza ma bezpośredni wpływ na jakość spoiny. Zrozumienie różnic między nimi jest kluczem do wyboru najlepszej opcji dla danej części. W PTSMAKE codziennie przeprowadzamy klientów przez ten proces wyboru.

Połączenie ścinane

Taka konstrukcja zapewnia mocny, szczelny zgrzew. Jest to idealne rozwiązanie dla części, które muszą wytrzymać ciśnienie lub chronić przed czynnikami zewnętrznymi. Pionowe ścianki łączą się ze sobą podczas spawania. Proces ten tworzy bardzo niezawodne połączenie. Jest on często stosowany w szczelnych pojemnikach i urządzeniach medycznych, gdzie wymagane są hermetyczne uszczelnienie⁵ jest absolutnie konieczne.

The Step Joint

Połączenie stopniowe doskonale nadaje się do samonastawności. Funkcja ta upraszcza proces montażu. Jest to szczególnie przydatne w przypadku dużych części lub części o elastycznych ściankach. Konstrukcja ta pomaga zapobiegać niewspółosiowości podczas cyklu spawania. Jest to często spotykane w obudowach urządzeń elektronicznych i produktów konsumenckich.

Połączenie na pióro i wpust

To najlepszy wybór zapewniający doskonałe dopasowanie i estetykę. Konstrukcja z piórem i wpustem zapewnia precyzyjne dopasowanie. Skutecznie zatrzymuje również błysk wewnątrz. Dzięki temu powierzchnia zewnętrzna pozostaje czysta. Jest to idealne rozwiązanie dla części, w których wygląd jest najważniejszy. Często polecamy ją do wysokiej klasy elektroniki użytkowej. Odpowiednia maszyna, taka jak zgrzewarka ultradźwiękowa Branson, zapewnia idealne spawanie tych skomplikowanych elementów.

Wybór odpowiedniej konstrukcji złącza jest kluczowym krokiem w projektowaniu i produkcji części. Zapewnia on zarówno wydajność funkcjonalną, jak i atrakcyjność wizualną.

Każde złącze ma swój odrębny cel. Połączenia ścinane zapewniają wytrzymałość i uszczelnienie. Połączenia schodkowe pomagają w wyrównaniu. Połączenia na pióro i wpust zapewniają precyzję i czyste wykończenie. Najlepszy wybór zawsze zależy od konkretnych wymagań danego zastosowania.

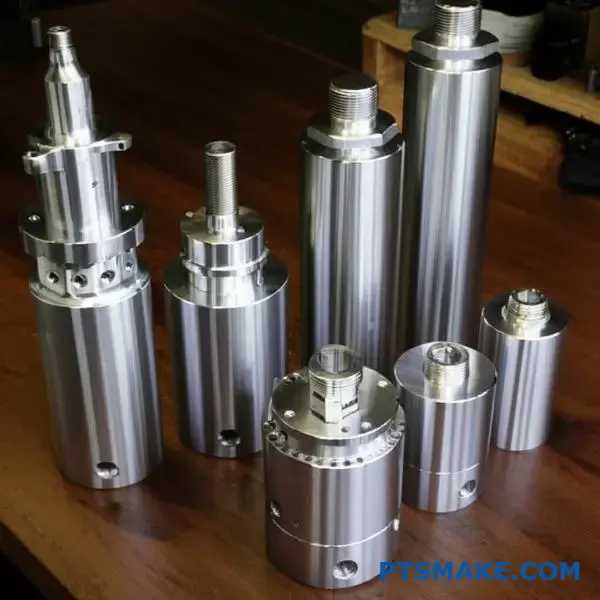

Jak działają różne boostery (współczynniki wzmocnienia)?

Wzmacniacze są klasyfikowane według współczynnika wzmocnienia. Współczynnik ten pokazuje, w jaki sposób modyfikują one amplitudę drgań. Typowe współczynniki to 1:1,5 i 1:2,0.

Liczba ta jest prostym mnożnikiem. Stosunek 1:1,5 zwiększa amplitudę o 50%. Współczynnik 1:2.0 podwaja ją. Ta regulacja ma miejsce zanim amplituda dotrze do tuby.

Wybór odpowiedniego urządzenia wspomagającego jest kluczowym krokiem w tworzeniu niezawodnego procesu spawania.

Wzmacniacz to dostrojony element mechaniczny. Jego działanie polega na zmianie pola przekroju poprzecznego. Zmiana ta modyfikuje amplitudę przechodzących przez niego fal ultradźwiękowych.

Wzmacniacz jest zamontowany do prasy w jej środkowej części, która jest punkt węzłowy⁶. W tym konkretnym punkcie prawie nie występuje ruch do przodu i do tyłu. Dzięki temu cała energia jest efektywnie przekazywana do przodu.

W poprzednich projektach PTSMAKE wybór odpowiedniego wzmacniacza miał kluczowe znaczenie. W przypadku urządzenia medycznego z delikatną wewnętrzną elektroniką użyliśmy wzmacniacza o niższym wzmocnieniu, aby zapobiec uszkodzeniom. Zapewniło to wystarczającą ilość energii do uzyskania mocnego, czystego spawu.

W przypadku bardziej wytrzymałych zastosowań wzmacniacz o wyższym wzmocnieniu zapewnia większą moc. Zapewnia to krótsze czasy cyklu i mocniejsze połączenie. Użycie odpowiedniego wzmacniacza w systemie, takim jak zgrzewarka ultradźwiękowa Branson, ma zasadnicze znaczenie dla kontroli procesu i powtarzalności. Właściwy wybór zależy całkowicie od materiału i geometrii części.

Wzmacniacze są klasyfikowane według współczynników wzmocnienia, które zwielokrotniają amplitudę konwertera. Są one montowane w punkcie węzłowym, aby zapewnić stabilny transfer energii. Wybór odpowiedniego wzmacniacza ma kluczowe znaczenie dla dopasowania procesu spawania do konkretnego materiału i wymagań aplikacji.

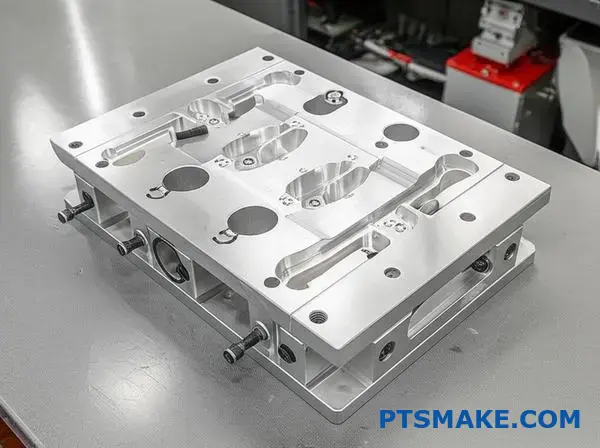

Jakie są różne rodzaje uchwytów (kowadeł)?

Uchwyty lub kowadełka są podstawą dobrej spoiny. Ich materiał i konstrukcja nie są drobnymi szczegółami. Mają krytyczne znaczenie dla sukcesu.

Wybór ma bezpośredni wpływ na podparcie części i jakość spawania. Musimy dokładnie rozważyć każdy aspekt.

Materiały mocujące

Wybór odpowiedniego materiału to pierwszy krok. Każdy z nich ma unikalne właściwości dostosowane do różnych zastosowań.

Projekty urządzeń

Konstrukcja dyktuje sposób trzymania części. Zapewnia to skupienie energii wyłącznie na złączu spawanym. Dwie najpopularniejsze konstrukcje to wyprofilowane gniazda i mechanizmy zaciskowe.

Źle zaprojektowane mocowanie może zrujnować cały cykl produkcyjny. Celem jest sztywne podparcie części bez powodowania uszkodzeń kosmetycznych. Jest to szczególnie ważne w przypadku spawania ultradźwiękowego.

Wibracje o wysokiej częstotliwości z narzędzia takiego jak zgrzewarka ultradźwiękowa Branson wymagają wyjątkowo stabilnej podstawy. Każdy ruch części pochłania energię. Prowadzi to do słabych lub niekompletnych spoin.

W PTSMAKE często projektujemy urządzenia z kombinacją funkcji. Możemy użyć powlekanego na twardo aluminiowego gniazda dla zapewnienia trwałości. Następnie dodajemy małe wkładki polimerowe w kluczowych punktach styku. Chroni to powierzchnię części.

To hybrydowe podejście równoważy sztywność i ochronę części. Zapewnia to spójne wyniki. Konstrukcja uchwytu musi idealnie odzwierciedlać geometrię części. Jest to warunek konieczny do uzyskania mocnej i niezawodnej spoiny. Musimy również wziąć pod uwagę, w jaki sposób uchwyt wpływa na część. Durometr⁷ i ogólną integralność po spawaniu.

Konstrukcja urządzenia musi uwzględniać:

Wybór odpowiedniego materiału i konstrukcji uchwytu ma kluczowe znaczenie. Decyzje te bezpośrednio wspierają część, zapobiegają uszkodzeniom i zapewniają wysokiej jakości, powtarzalną spoinę. Dobrze wykonane kowadło to inwestycja w spójność.

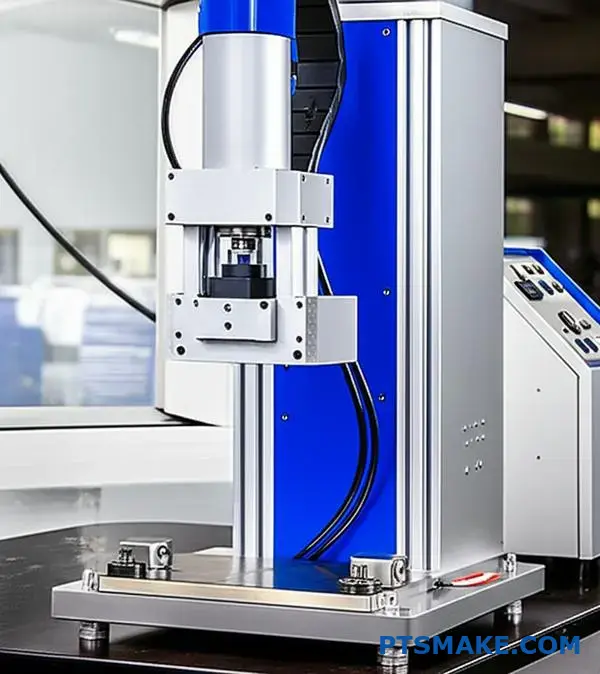

Czym różnią się systemy sterowania siłownikami Branson?

Wybór odpowiedniego siłownika ma kluczowe znaczenie dla zgrzewania ultradźwiękowego. To on jest siłą napędową procesu. Branson oferuje dwa główne typy: pneumatyczny i elektromechaniczny. Każdy system inaczej kontroluje siłę i ruch.

Wybór ten ma bezpośredni wpływ na spójność spoiny. Określa, jak dobrze można kontrolować cały proces. Dla każdego zgrzewarka ultradźwiękowa branson, Zrozumienie tego jest kluczowe. Określa ona możliwości maszyny.

Prosty podział pomaga wyjaśnić główne różnice.

Decyzja ta ma wpływ nie tylko na spoinę, ale także na wydajność produkcji.

Siłowniki pneumatyczne: Podejście tradycyjne

Systemy pneumatyczne to klasyczny wybór. Wykorzystują one sprężone powietrze do wywierania siły. Są niezawodne, solidne i opłacalne w wielu zastosowaniach. Widziałem je z powodzeniem używane w niezliczonych prostych projektach w PTSMAKE.

Ich kontrola jest jednak mniej precyzyjna. Powietrze jest ściśliwe, więc uzyskanie dynamicznych zmian siły podczas cyklu spawania jest trudne. Może to czasami prowadzić do niewielkich niespójności, zwłaszcza w przypadku złożonych części lub wrażliwych materiałów.

Siłowniki elektromechaniczne: Precyzja i kontrola

Systemy elektromechaniczne stanowią duży krok naprzód. Wykorzystują one serwomotor⁸ do napędzania siłownika. Pozwala to na niezwykle precyzyjną, cyfrową kontrolę nad każdym aspektem spawania: siłą, odległością i prędkością.

To właśnie tutaj funkcje takie jak dynamiczna kontrola siły naprawdę błyszczą. System może stosować określony profil siły przez cały cykl spawania. Dostosowuje się on w czasie rzeczywistym w oparciu o informacje zwrotne z części.

Wpływ na spójność procesu

Ta zaawansowana kontrola ma ogromny wpływ. Zapewnia, że każda spoina jest wykonywana z dokładnie takimi samymi parametrami. Eliminuje to zmienność i znacznie poprawia jakość części. Z naszego doświadczenia wynika, że ma to kluczowe znaczenie w przypadku komponentów medycznych i motoryzacyjnych.

Poniższa tabela przedstawia bardziej szczegółowy widok.

Ten poziom kontroli zapewnia wysoce wydajny i powtarzalny proces.

Krótko mówiąc, siłowniki pneumatyczne są niezawodne w standardowych zadaniach. Systemy elektromechaniczne oferują jednak doskonałą precyzję i dynamiczną kontrolę. To sprawia, że są one niezbędne w zastosowaniach o wysokiej stawce, w których spójność nie podlega negocjacjom. To aplikacja decyduje o najlepszym wyborze.

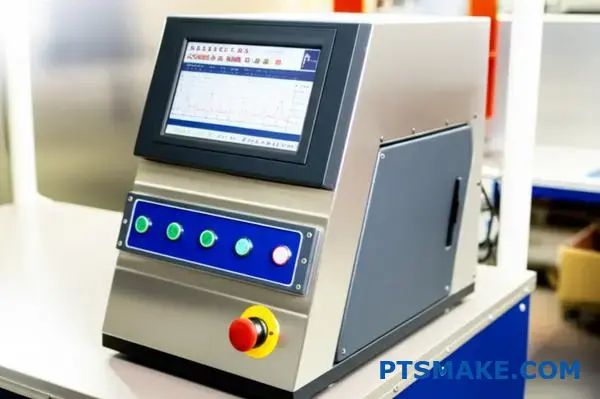

Jakie rodzaje danych procesowych mogą generować spawarki Branson?

Spawarki Branson zapewniają więcej niż tylko mocne połączenie. Oferują one szczegółowy strumień danych dla każdej pojedynczej spoiny.

Informacje te stanowią podstawę nowoczesnej kontroli jakości. Pozwalają nam monitorować proces w czasie rzeczywistym.

Śledząc te numery, możemy natychmiast wykryć odchylenia. Gwarantuje to, że każda część produkowana przez PTSMAKE spełnia najwyższe standardy. Jest to krytyczny krok w naszym procesie zapewniania jakości.

Oto przegląd najważniejszych danych, które można uzyskać.

Zastanówmy się, dlaczego każdy element danych jest tak cenny. Pomyślmy o tych punktach danych jak o najważniejszych oznakach procesu spawania. Każdy z nich opowiada unikalną część historii.

Wartość kryjąca się za liczbami

Nowoczesna zgrzewarka ultradźwiękowa Branson nie tylko zgrzewa, ale także analizuje. Dla każdego cyklu rejestruje szczegółowy profil, tworząc unikalny podpis spawu⁹ dla dobrej części. Pozwala to na niezwykle precyzyjną kontrolę procesu.

Czas spawania i zużyta energia

Te dwa wskaźniki mają fundamentalne znaczenie. Jeśli czas lub energia spawania nagle się zmieniają, może to wskazywać na zmiany w surowcu. Może to również sygnalizować problem z osadzeniem części w uchwycie. Stałe wartości oznaczają stabilny proces.

Ostateczna odległość upadku i moc szczytowa

Końcowa odległość zapadania się mierzy stopień ściśnięcia części podczas spawania. Potwierdza to bezpośrednio, że odpowiednia ilość materiału stopiła się i przepłynęła, tworząc mocne połączenie. Moc szczytowa pokazuje, ile energii wymagało połączenie, aby się uformować. Każda znacząca zmiana jest natychmiastową czerwoną flagą dla naszego zespołu.

Częstotliwość końcowa

Częstotliwość końcowa jest bardziej subtelnym, ale równie ważnym wskaźnikiem. Z naszego doświadczenia wynika, że zmiana częstotliwości może wskazywać na zmianę geometrii części lub nawet problem z samym narzędziem spawalniczym. Monitorując ją, utrzymujemy integralność całego systemu spawania.

W PTSMAKE wykorzystujemy ten kompletny zestaw danych do ustalenia ścisłych kryteriów zaliczenia/niezaliczenia. Każda część spawana poza tymi predefiniowanymi limitami jest automatycznie oznaczana.

Monitorowanie tych punktów danych ze spawarki Branson to nie tylko zbieranie liczb. Chodzi o wykorzystanie praktycznej inteligencji, aby zagwarantować spójność i jakość części, zapobiegając potencjalnym awariom, zanim jeszcze opuszczą nasz zakład.

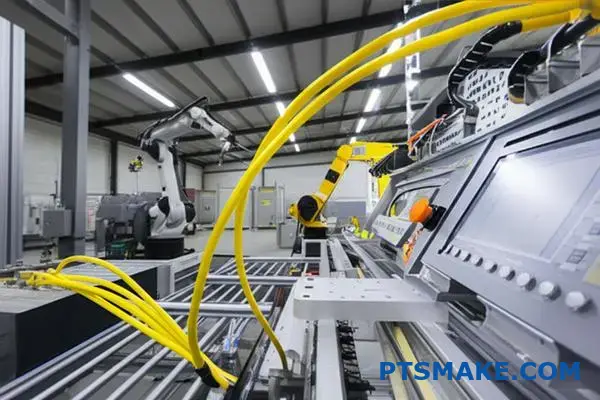

W jaki sposób spawarki Branson są zintegrowane z systemami automatyki?

Podłączenie spawarki do systemu automatyki polega na komunikacji. To tak, jakby nauczyć dwie maszyny mówić tym samym językiem. Zapewnia to ich płynną i bezpieczną współpracę.

Centralny sterownik lub PLC musi wydawać polecenia i odbierać dane. To połączenie sprawia, że cały proces jest wydajny.

Kluczowe protokoły komunikacyjne

Nowoczesne systemy wykorzystują przemysłowe protokoły Ethernet. Są one szybkie i niezawodne. Pozwalają one na złożoną wymianę danych wykraczającą poza proste sygnały włączania/wyłączania. Ma to kluczowe znaczenie dla zgrzewarki ultradźwiękowej Branson.

To bezpośrednie połączenie jest mózgiem zautomatyzowanej komórki.

Poza protokołami wysokiego poziomu, podstawowe znaczenie mają sygnały wejścia/wyjścia (I/O). Są to podstawowe cyfrowe "uściski dłoni" między spawarką a sterownikiem PLC. Obsługują one najbardziej krytyczne, wrażliwe na czas zadania.

Rola sygnałów we/wy

Sygnały we/wy zarządzają podstawowymi funkcjami. Informują spawarkę, kiedy rozpocząć i zatrzymać cykl. Potwierdzają również, czy część jest obecna i prawidłowo umieszczona. Można je nazwać odruchami systemu.

W PTSMAKE dokładnie mapujemy te sygnały. Błąd w tym miejscu może spowodować zatrzymanie produkcji. Precyzyjna sygnalizacja jest kluczem do niezawodnej produkcji.

Zapewnienie bezpieczeństwa i kontroli

Bezpieczeństwo jest najwyższym priorytetem. Używamy dedykowanych sygnałów bezpieczeństwa blokada¹⁰. Zapobiega to pracy maszyny, jeśli bramka bezpieczeństwa jest otwarta. Lub po naciśnięciu wyłącznika awaryjnego.

Gromadzenie danych to kolejny istotny aspekt. Sterownik PLC może rejestrować parametry spawania dla każdej części. Dane te są niezbędne do kontroli jakości i walidacji procesu. Pomaga nam to zapewnić, że każda część spełnia rygorystyczne specyfikacje.

Prawidłowa integracja opiera się na jasnych protokołach komunikacyjnych i precyzyjnej sygnalizacji we/wy. Połączenie między sterownikiem PLC a spawarką stanowi podstawę niezawodnego, bezpiecznego i bogatego w dane zautomatyzowanego procesu, przekształcając poszczególne maszyny w spójny system.

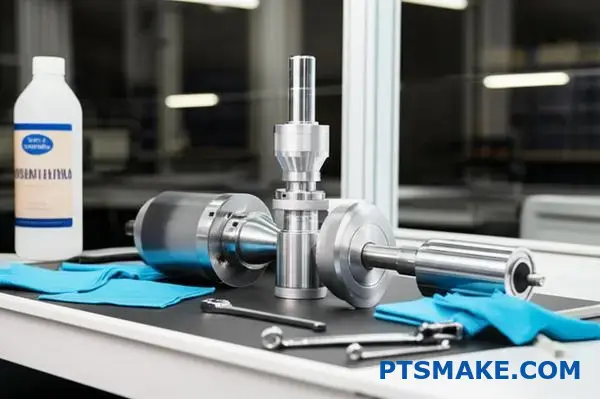

Jak prawidłowo zmontować i dokręcić stos akustyczny?

Prawidłowy montaż ma kluczowe znaczenie. Zapewnia on prawidłowe działanie zgrzewarki ultradźwiękowej i jej dłuższą żywotność.

Pomyśl o tym jak o trzyetapowym procesie. Każdy krok jest równie ważny jak poprzedni. Pominięcie jednego z nich może prowadzić do słabych spoin lub uszkodzeń.

Krok 1: Czyszczenie powierzchni

Po pierwsze, upewnij się, że wszystkie współpracujące powierzchnie są idealnie czyste. Wszelkie zanieczyszczenia mogą zakłócić transmisję energii.

Krok 2: Montaż komponentów

Następnie ostrożnie połącz elementy ręcznie. Powinny one obracać się płynnie i bez oporów.

Krok 3: Zastosowanie właściwego momentu obrotowego

Na koniec użyj klucza płaskiego i klucza dynamometrycznego, aby zastosować określony moment obrotowy. Zapewni to solidne połączenie.

Znaczenie dokładnego czyszczenia

Nie możemy tego wystarczająco podkreślić. Nawet niewielka cząsteczka kurzu lub oleju może spowodować poważne problemy. Zanieczyszczenia te mogą tworzyć gorące punkty.

Może to prowadzić do niespójnej wydajności spawania. W najgorszych przypadkach powoduje to uszkodzenie drogich komponentów stosu. Jest to szczególnie prawdziwe w przypadku systemów wysokiej częstotliwości.

Zanieczyszczenia mogą również prowadzić do zużycia zwanego korozja cierna¹¹, który z czasem degraduje powierzchnie. To cichy zabójca stosów akustycznych.

Dlaczego prawidłowy moment obrotowy jest najważniejszy

Zastosowanie odpowiedniego momentu obrotowego tworzy prawidłową siłę zacisku lub napięcie wstępne. Zapewnia to, że cały stos wibruje jako pojedyncza, wydajna jednostka. Ma to kluczowe znaczenie dla każdego modelu, w tym zgrzewarki ultradźwiękowej Branson.

Bez odpowiedniego momentu dokręcania złącza mogą mieć mikroskopijne szczeliny. Szczeliny te zakłócają przepływ energii ultradźwiękowej. Mogą one powodować gromadzenie się ciepła i prowadzić do awarii podzespołów. Nadmierne dokręcanie może również uszkodzić gwinty.

W PTSMAKE zawsze dokładnie przestrzegamy specyfikacji producenta dotyczących momentu dokręcania. Jest to niepodlegający negocjacjom krok w naszym procesie.

Czysty, starannie zmontowany i prawidłowo dokręcony stos akustyczny ma fundamentalne znaczenie. Zapewnia optymalną transmisję energii, stałą wydajność i chroni inwestycję przed przedwczesną awarią. Procedura ta jest kluczem do niezawodnego zgrzewania ultradźwiękowego.

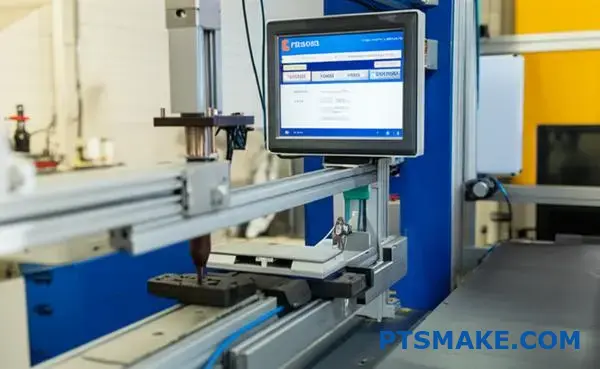

Jak ustalić parametry bazowe dla nowej aplikacji?

Ustalenie właściwych parametrów to nie zgadywanie. To systematyczny proces. W przypadku każdej nowej aplikacji zaczynamy od konserwatywnego podejścia. Chroni to części i oprzyrządowanie.

Zacznij nisko i powoli

Podstawowa zasada jest prosta. Zaczynamy od niskiej amplitudy i niskiego ciśnienia spawania. Tworzy to bezpieczną linię bazową. Od tego momentu możemy wprowadzać ostrożne, stopniowe zmiany. Takie metodyczne podejście zapobiega początkowemu uszkodzeniu materiału.

Obserwacja wyników

Przy każdej regulacji dokładnie sprawdzamy część. Szukamy początkowych oznak stapiania i łączenia. Celem jest znalezienie minimalnej energii potrzebnej do wykonania dobrej spoiny.

Oto nasz typowy punkt wyjścia:

Ten staranny proces pomaga nam zdefiniować wstępne "okno startowe" dla produkcji.

Systematyczna ścieżka do okna procesu

Udana spoina ultradźwiękowa zależy od powtarzalnego procesu. Proces ten rozpoczyna się od znalezienia idealnych parametrów. W PTSMAKE traktujemy to jako metodę naukową. Nie spieszymy się z rozwiązaniem. Budujemy je krok po kroku.

Gwarantuje to, że ostateczne parametry są solidne. Uwzględniają one niewielkie różnice materiałowe lub środowiskowe. Jest to podstawowy krok do zapewnienia stałej jakości w produkcji masowej.

Iteracyjny cykl regulacji

Stosujemy ścisły cykl: regulacja, spawanie i kontrola. Zmieniając tylko jedną zmienną na raz, możemy wyraźnie zobaczyć jej wpływ. Pomaga to odizolować wpływ amplitudy od ciśnienia. Wysokiej jakości maszyna, taka jak zgrzewarka ultradźwiękowa Branson, zapewnia precyzję potrzebną do tych precyzyjnych regulacji.

Kroki regulacji i obserwacji są udokumentowane poniżej.

Proces ten ujawnia, w jaki sposób materiał reaguje na energię ultradźwiękową. Efektywny transfer energii zależy od właściwości materiału. Różnica w impedancja akustyczna¹² między klaksonem a częścią odgrywa ważną rolę. Naszym celem jest zarządzanie tą relacją, aby za każdym razem stworzyć idealne połączenie.

Ustalenie parametrów bazowych wymaga metodycznego podejścia. Należy zacząć od niskiej amplitudy i ciśnienia, a następnie dokonywać stopniowych, udokumentowanych korekt. Proces ten ujawnia wiarygodne okno początkowe dla spójnych, wysokiej jakości spoin i pozwala uniknąć kosztownych prób i błędów.

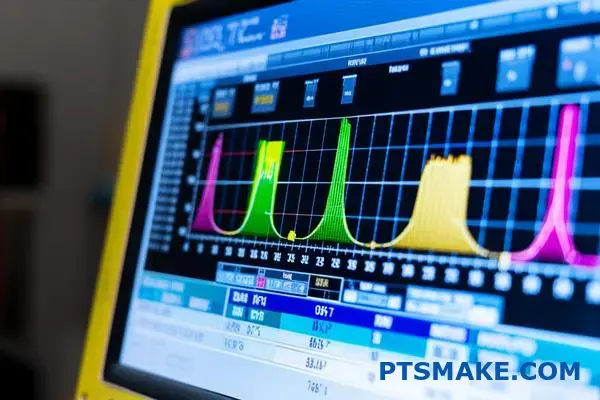

Jak interpretować wykresy spoin w celu rozwiązywania problemów?

Wykresy spoin są diagnostyczną mapą drogową. Pokazują dokładnie, co wydarzyło się podczas krótkiego cyklu spawania. Ich zrozumienie jest niezbędne do szybkiego i dokładnego rozwiązywania problemów.

Wykresy te - moc, zapaść i częstotliwość - opowiadają pewną historię. Nagły skok mocy może sygnalizować błysk. Płaska krzywa opadania często wskazuje na niekompletną spoinę. Nauka odczytywania tych wzorców zmienia operatora maszyny w eksperta ds. procesów.

Oto krótki przegląd podstawowych funkcji każdego wykresu.

Dekodowanie wykresu mocy

Wykres mocy pokazuje energię pobieraną przez zasilacz w celu utrzymania amplitudy ultradźwięków. Powinna ona płynnie wzrastać w miarę topnienia plastiku, a następnie wyrównywać się.

Gwałtowny, natychmiastowy skok mocy często wskazuje na lampę błyskową. Oznacza to, że geometria kierownika energii jest zbyt agresywna. Topi się on zbyt szybko, zanim dojdzie do prawidłowego połączenia.

I odwrotnie, niska, płaska krzywa mocy sugeruje niewystarczające stopienie. Może to wynikać ze słabego kontaktu części z rogiem. Z naszego doświadczenia wynika, że niska sprawność sprzęgła¹³ jest częstą przyczyną.

Odczytywanie wykresu upadku

Wykres zapadania się lub odległości śledzi pionową kompresję części. Jest to bezpośrednia miara ilości stopionego i przepływającego materiału.

Idealna krzywa wykazuje stałe nachylenie w dół. Jeśli krzywa jest płaska, nie doszło do zapadnięcia. Skutkuje to słabą spoiną lub jej brakiem.

Jeśli załamanie następuje zbyt szybko, prawdopodobnie dochodzi do nadmiernego odprysku. W poprzednich projektach w PTSMAKE skorelowaliśmy to ze zbyt dużym ciśnieniem lub czasem spawania.

Analiza wykresu częstotliwości

Wykres częstotliwości monitoruje częstotliwość rezonansową stosu akustycznego. W urządzeniach takich jak zgrzewarki ultradźwiękowe Branson, powinna ona pozostać bardzo stabilna przez cały czas trwania zgrzewania.

Duże przesunięcie częstotliwości może sygnalizować problem. Może to być luźna klakson, pęknięta część lub niespójny materiał części.

Poniższa tabela łączy typowe wzorce wykresów z określonymi wadami spoin.

Analizując wykresy mocy, załamania i częstotliwości, można skutecznie diagnozować problemy ze spoinami. Określone wzorce, takie jak skoki mocy lub płaskie krzywe zapadania, bezpośrednio korelują z typowymi defektami, takimi jak migotanie lub niekompletne spoiny, umożliwiając precyzyjne dostosowanie procesu.

Jak wykonać i przeanalizować skanowanie częstotliwości tuby?

Skanowanie częstotliwości klaksonu jest kluczowym krokiem diagnostycznym. To najlepszy sposób na sprawdzenie stanu klaksonu ultradźwiękowego.

Ten prosty test potwierdza, że klakson rezonuje i działa wydajnie. Pomaga wychwycić problemy, takie jak ukryte pęknięcia, zanim doprowadzą one do awarii produkcyjnych.

Cel skanowania

Pomyśl o tym jak o EKG dla stosu spawarek. Gwarantuje, że każdy komponent doskonale ze sobą współpracuje.

Kluczowe wskaźniki skanowania

Skanowanie dostarcza istotnych punktów danych do analizy.

Uruchamianie Horn Scan

Proces ten jest prosty w przypadku większości nowoczesnych zgrzewarek. W przypadku maszyn takich jak zgrzewarki ultradźwiękowe firmy Branson jest on często nazywany ‘testem sonicznym’.

Najpierw upewnij się, że konwerter, wzmacniacz i klakson są prawidłowo zmontowane. Właściwy moment obrotowy jest niezbędny do uzyskania dokładnych wyników.

Następnie przejdź do menu diagnostycznego spawarki. Wybierz funkcję skanowania klaksonu lub testowania dźwięków.

Następnie spawarka wyśle sygnał o niskiej mocy przez stos. Przeczesuje on zakres częstotliwości w celu znalezienia punktu rezonansowego. Ważne jest, aby przeprowadzić ten test bez obciążenia klaksonu.

Interpretacja wyników

Zdrowa tuba pokaże pojedynczy, ostry i czysty pik na wykresie częstotliwości. Wskazuje to na wyraźną częstotliwość rezonansową z niską impedancja¹⁴. Pobór mocy powinien być minimalny.

Jeśli widzisz wiele szczytów lub postrzępioną linię, jest to czerwona flaga. Często wskazuje to na pęknięcie tuby lub luźne połączenie w stosie. Częstotliwość, która uległa znacznemu przesunięciu w stosunku do wartości wytłoczonej przez tubę, również wskazuje na problem.

Skanowanie częstotliwości klaksonu to szybkie, nieinwazyjne narzędzie diagnostyczne. Weryfikuje, czy klakson jest rezonansowy, wolny od pęknięć i działa wydajnie. Właściwa analiza wyników jest kluczem do zapobiegania przestojom i zapewnienia spójnych, wysokiej jakości spoin w produkcji.

Jak wdrożyć SPC przy użyciu danych spawania Branson?

Wdrożenie statystycznej kontroli procesu (SPC) rozpoczyna się od danych. Najpierw należy wyeksportować dane spawania ze zgrzewarki ultradźwiękowej Branson. Dane te stanowią podstawę analizy.

Eksportowanie i tworzenie wykresów

Informacje te można zazwyczaj wyeksportować jako plik .csv. Format ten można łatwo zaimportować do oprogramowania takiego jak Excel lub Minitab. Stamtąd można tworzyć wykresy kontrolne.

Najpopularniejszymi wykresami są wykresy X-bar i R. Śledzą one średnią procesu (X-bar) i zmienność (R) w czasie.

Kluczowe parametry do monitorowania

Skoncentruj się na krytycznych wynikach, które definiują jakość spoiny. Oto kilka przykładów, które często śledzimy w naszych projektach w PTSMAKE.

Ich monitorowanie pomaga dostrzec trendy, zanim staną się one wadami.

Tworzenie wykresów X-bar i R

Po uzyskaniu danych proces jest prosty. Używamy tej metody, aby zapewnić stabilność precyzyjnych części naszych klientów. Pomaga nam ona proaktywnie zarządzać procesem produkcji.

Krok 1: Gromadzenie danych

Najpierw zbierz dane w podgrupach. Na przykład zmierz odległość upadku dla 5 kolejnych części. Tworzy to jedną podgrupę. Powtarzaj tę czynność w regularnych odstępach czasu.

Krok 2: Obliczanie średnich i zakresów

Dla każdej podgrupy oblicz średnią (X-bar) i zakres (R). Zakres to po prostu różnica między najwyższą i najniższą wartością w danej podgrupie.

Krok 3: Wykreślenie danych

Utwórz dwa wykresy. Na wykresie słupkowym X wykreśl średnią każdej podgrupy. Na wykresie R wykreśl zakres każdej podgrupy.

Krok 4: Ustalenie limitów kontroli

Po zebraniu wystarczającej ilości danych (zazwyczaj 20-25 podgrup) można obliczyć Górną Granicę Kontroli (UCL) i Dolną Granicę Kontroli (LCL) dla obu wykresów. Limity te definiują oczekiwany zakres naturalnej zmienności procesu.

Każdy punkt danych wykraczający poza te limity sygnalizuje potencjalny problem. Może to być spowodowane Przypisywalne odchylenie przyczynowe¹⁵, które wymagają natychmiastowego zbadania. Metoda ta przekształca surowe dane w przydatne informacje.

Takie ustrukturyzowane podejście ma fundamentalne znaczenie dla utrzymania wysokich standardów jakości.

Eksportowanie danych spawania Branson w celu utworzenia wykresów X-bar i R ma kluczowe znaczenie. Ta proaktywna metoda pozwala monitorować kluczowe parametry, ustalać limity kontrolne i identyfikować zmiany procesu, zanim spowodują one powstanie niezgodnych części, zapewniając stałą jakość produkcji.

Jak doradzić w zakresie projektowania części pod kątem optymalnego spawania?

Przekształcenie koncepcji w solidną spawaną część wymaga jasnych, praktycznych informacji zwrotnych na temat projektu. Chodzi o pracę zespołową między projektantami a naszym zespołem produkcyjnym.

Skupiamy się na czterech krytycznych obszarach. Obszary te zapewniają, że produkt jest nie tylko funkcjonalny, ale także spawalny od samego początku.

Kluczowe kwestie projektowe

Dobry projekt zapobiega awariom spawalniczym. Zawsze sprawdzamy geometrię złącza pod kątem prawidłowego wyrównania i kontaktu. Równomierna grubość ścianki ma również kluczowe znaczenie dla równomiernego przenoszenia energii.

Wybór materiału i projekt dyrektora energetycznego to ostatnie elementy. Mają one bezpośredni wpływ na ostateczną siłę wiązania.

Przekazywanie informacji zwrotnych to proces oparty na współpracy. Wykraczamy poza proste listy kontrolne. Pomagamy zespołowi zrozumieć "dlaczego" każdej rekomendacji. W ten sposób tworzymy lepsze praktyki projektowe dla przyszłych projektów.

Szczegółowa geometria złącza

W przypadku zgrzewania ultradźwiękowego proste połączenie doczołowe rzadko jest wystarczające. Często sugerujemy połączenie na pióro i wpust lub schodkowe. Projekty te pomagają w samonastawności. Zapewniają również lepsze uszczelnienie przed zapłonem.

Materiał i jego wpływ

Wybór materiału ma kluczowe znaczenie. Amorficzne tworzywa sztuczne, takie jak ABS lub poliwęglan, generalnie dobrze się spawają. Jednak niektóre materiały są Higroskopijność¹⁶ i pochłaniają wilgoć z powietrza. Wilgoć ta może zamienić się w parę podczas spawania, tworząc słabe, porowate połączenie. Właściwe suszenie materiału jest niezbędne.

Energy Director Precision

Kierunek energii to mały, uformowany element, który koncentruje energię ultradźwiękową. Jego kształt ma kluczowe znaczenie. Na podstawie naszych testów przy użyciu sprzętu takiego jak zgrzewarka ultradźwiękowa Branson, zapewniamy precyzyjną geometrię. Zapewnia to szybkie i spójne stopienie.

W PTSMAKE wykorzystujemy nasze doświadczenie, aby kierować tymi szczegółami. Staramy się, aby proces produkcji przebiegał sprawnie i przewidywalnie.

Udane spawanie jest wbudowane w projekt. Koncentrując się na geometrii złącza, właściwościach materiału i precyzyjnym kierowaniu energią, zapewniamy mocny, niezawodny produkt końcowy. To proaktywne podejście oszczędza czas i koszty.

Odblokuj swój następny projekt dzięki wiedzy ultradźwiękowej PTSMAKE Branson

Gotowy do zwiększenia precyzji produkcji dzięki rozwiązaniom zgrzewarki ultradźwiękowej Branson? Wyślij zapytanie ofertowe do PTSMAKE już dziś! Nasi eksperci usprawnią Twój proces, zapewnią jakość części i dostarczą niezawodne, wysokowydajne wyniki - idealne dla złożonych lub niestandardowych wymagań. Współpracuj z nami i uzyskaj doskonałe wsparcie od prototypu do produkcji!
