Praktyczny przewodnik po tolerancji pasowania łożysk

Nieprawidłowa tolerancja pasowania łożyska może zmienić precyzyjny komponent w kosztowną awarię. Łożysko albo zatrze się z powodu nadmiernego wcisku, albo rozwinie niszczące pełzanie z powodu niewystarczającego kontaktu, prowadząc do kosztownych przestojów i przedwczesnej wymiany.

Tolerancja pasowania łożyska określa wcisk lub luz między pierścieniem łożyska a jego powierzchnią współpracującą (wałem lub obudową), kontrolując, jak pewnie łożysko jest utrzymywane na miejscu, aby zapobiec ruchowi względnemu, umożliwiając jednocześnie prawidłowy montaż i rozszerzalność cieplną.

Niniejszy przewodnik obejmuje zasady inżynierii stojące za wyborem dopasowania, od analizy strefy obciążenia po względy termiczne. Przeprowadzę Cię przez praktyczny proces podejmowania decyzji, który pomoże Ci uniknąć typowych błędów dopasowania i wybrać odpowiednią tolerancję dla konkretnych wymagań aplikacji.

Jaka jest pierwsza zasada doboru pasowania łożyska?

Jaka jest jedna zasada, która przeważa nad wszystkimi innymi przy wyborze pasowania łożyska? To proste: należy zapobiegać względnym ruchom pomiędzy współpracującymi częściami. Ten niepożądany ruch, często nazywany pełzaniem, może spowodować poważne uszkodzenia.

Głównym celem jest zabezpieczenie pierścienia łożyska. Pasowanie musi być wystarczająco ciasne, aby pierścień nie obracał się wewnątrz obudowy lub na wale pod obciążeniem.

Główny konflikt

Dopasowanie nie może być jednak zbyt ciasne. Należy również wziąć pod uwagę czynniki praktyczne. Obejmuje to łatwość montażu, przyszły demontaż w celu konserwacji oraz wpływ zmian temperatury podczas pracy.

Równoważenie typów dopasowania

Wybór sprowadza się do zarządzania zakłóceniami i prześwitem.

Więcej niż podstawy: Zrozumienie obciążeń obrotowych

Pierwsza zasada opiera się na określeniu, który pierścień się obraca. Obracający się pierścień doświadcza "obciążenia obrotowego". Oznacza to, że kierunek obciążenia jest nieruchomy względem tego pierścienia. Ten warunek wymaga pasowania z wciskiem, aby zapobiec pełzaniu.

I odwrotnie, nieruchomy pierścień doświadcza "stacjonarnego obciążenia". Obciążenie obraca się względem pierścienia. Zwykle pozwala to na luźniejsze dopasowanie. Błędna ocena jest częstym błędem.

Niebezpieczeństwa związane z pełzaniem

Pełzanie to nie tylko niewielki poślizg. Generuje ciepło i drobne cząstki metalu. Prowadzi to do destrukcyjnego procesu zużycia. Z biegiem czasu to uszkodzenie, znane jako korozja cierna¹degraduje zarówno łożysko, jak i współpracujący z nim element.

Ma to bezpośredni wpływ na żywotność i niezawodność maszyny. W poprzednich projektach w PTSMAKE widzieliśmy, jak precyzyjne Obróbka CNC ma zasadnicze znaczenie dla uzyskania wymaganej dokładnej tolerancji pasowania łożyska. Prawidłowe dopasowanie zapobiega takim awariom.

Wybór dopasowania a typ obciążenia

Ta równowaga jest kluczowa. Potrzebujesz wystarczającej przyczepności, aby zatrzymać ruch, ale nie tak dużej, aby uszkodzić części podczas montażu lub pracy z powodu rozszerzalności cieplnej.

Podstawową zasadą doboru pasowania łożyska jest zapobieganie ruchowi względnemu (pełzaniu) pod obciążeniem. Jest to zrównoważone z praktycznymi potrzebami, takimi jak montaż, konserwacja i efekty termiczne. Prawidłowa tolerancja pasowania łożyska ma kluczowe znaczenie dla trwałości maszyny.

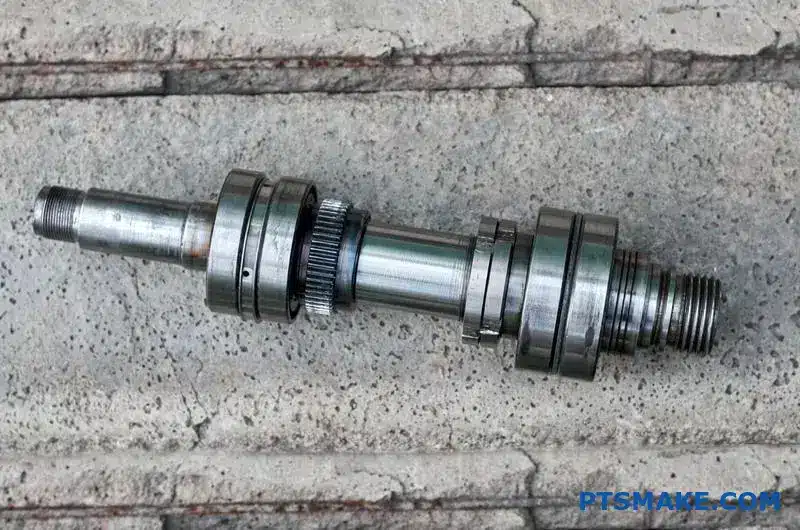

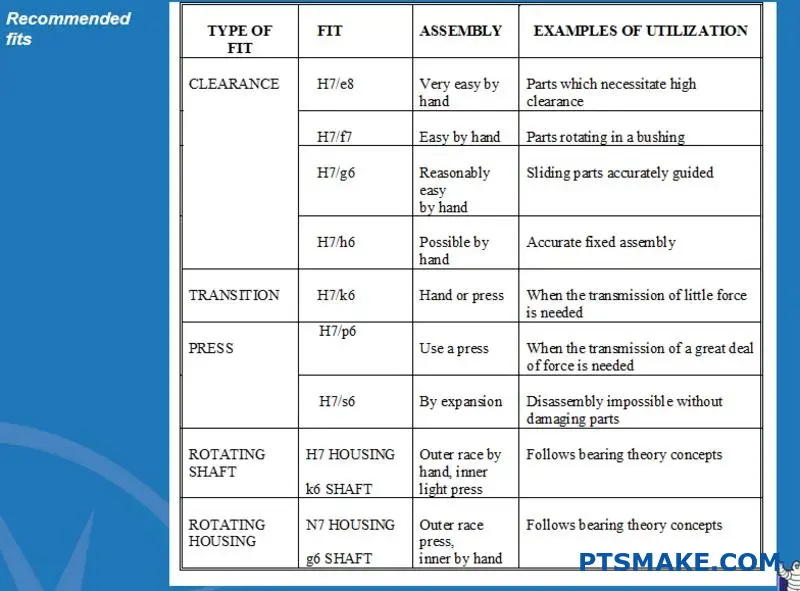

Czym zasadniczo różni się ingerencja od prześwitu?

Wiele osób postrzega dopasowanie jako "ciasne" lub "luźne". Rozróżnienie to jest jednak głębsze. Chodzi o celowy stres w porównaniu z wolną przestrzenią.

Pasowanie z wciskiem aktywnie wytwarza siły wewnętrzne. Powoduje to wstępne obciążenie zespołu, blokując części razem za pomocą tarcia.

Pasowanie z luzem zapewnia szczelinę. Ma to kluczowe znaczenie w przypadku części, które muszą się poruszać, obracać lub rozszerzać pod wpływem ciepła.

Podstawowe stany mechaniczne

Zrozumienie stanu części jest kluczowe. Jedna jest statyczna i zestresowana, druga dynamiczna i wolna.

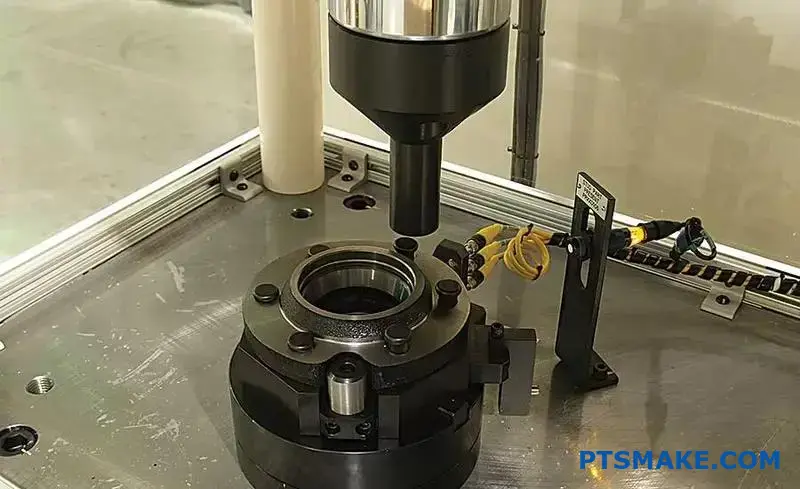

Fizyka dopasowania interferencyjnego

Pasowanie z wciskiem działa na zasadzie siły. Wałek jest nieco większy niż otwór. Dociśnięcie ich do siebie powoduje odkształcenie materiałów.

To wymuszone odkształcenie tworzy ogromny nacisk między powierzchniami. Ciśnienie to skutkuje silną siłą tarcia, która utrzymuje zespół razem, nawet przy znacznym momencie obrotowym.

Indukcja stresu i jej cel

Zewnętrzna część (obudowa) jest rozciągana, co powoduje jej naprężenie. Część wewnętrzna (wał) jest ściskana. Powoduje to naprężenia obwodowe w obu elementach.

Ten wywołany stres nie jest wadą. W tym tkwi sedno sprawy. Jest to mechanizm, który przenosi moment obrotowy i opiera się siłom osiowym bez konieczności stosowania kluczy lub śrub. Precyzyjna kontrola tolerancji pasowania łożyska jest tutaj niezbędna.

Jak przekazywane są obciążenia

Prawdziwą różnicę stanowi metoda transmisji. Jedna opiera się na tarciu, druga na mechanicznej blokadzie.

W naszej pracy w PTSMAKE widzimy, jak ten wybór wpływa na projekt. Dopasowania interferencyjne są czyste i mocne. Polegają one na odkształcenie sprężyste² materiałów.

Pasowania z luzem wymagają dodatkowych elementów, takich jak wpusty lub wypusty. Elementy te fizycznie blokują obrót w celu przeniesienia obciążeń.

Różnica jest zasadnicza. Pasowania interferencyjne wykorzystują naprężenia i tarcie do przenoszenia obciążeń i blokowania części. Pasowania z luzem wykorzystują przestrzeń, aby umożliwić swobodny ruch, wymagając oddzielnych elementów do przenoszenia obciążeń.

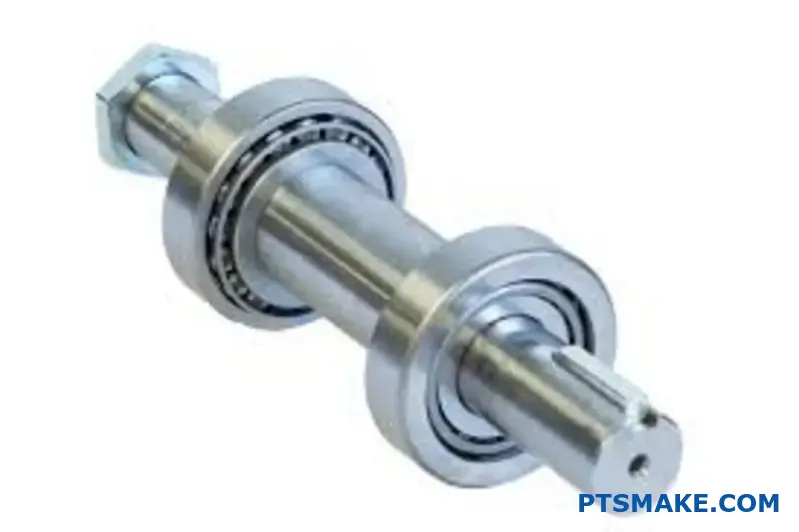

Jaki podstawowy problem rozwiązuje prawidłowa tolerancja dopasowania?

Główny cel jest prosty. Musimy upewnić się, że łożysko działa dokładnie tak, jak zostało zaprojektowane.

Obejmuje to zabezpieczenie właściwego pierścienia. Zapobiega to również przedwczesnemu zużyciu. Rezultatem jest znacznie dłuższa żywotność komponentu.

Główne wyzwanie

Głównym zadaniem jest kontrola dopasowania. Chcemy uniknąć niepożądanych ruchów. Jednocześnie musimy zapobiegać nadmiernemu obciążeniu części. To delikatna równowaga.

Zabezpieczenie odpowiedniego komponentu

Łożysko ma pierścień wewnętrzny i zewnętrzny. Jeden z nich jest nieruchomy, podczas gdy drugi obraca się. Prawidłowa tolerancja pasowania zapewnia, że obracający się pierścień jest bezpiecznie przymocowany do wału lub obudowy.

Jeśli pasowanie jest zbyt luźne, pierścień może się ześlizgnąć. Zjawisko to, znane jako pełzanie, generuje ciepło i mikroskopijne cząsteczki zużycia. Prowadzi to do wibracji i ostatecznej awarii.

Zapobieganie przedwczesnemu zużyciu i maksymalizacja żywotności

Właściwe dopasowanie równomiernie rozkłada obciążenie na elementy łożyska. Ma to kluczowe znaczenie dla wydajności. Nieprawidłowe dopasowanie powoduje koncentrację naprężeń na małych obszarach.

To miejscowe naprężenie znacznie skraca żywotność łożyska. Może również powodować uszkodzenia wtórne. Na przykład, kwestie takie jak korozja cierna³ może uszkodzić powierzchnie montażowe. W poprzednich projektach w PTSMAKE widzieliśmy, jak kluczowa jest precyzyjna obróbka powierzchni współpracujących. Zapobiega to tym subtelnym, ale destrukcyjnym problemom.

Skupiamy się właśnie na tej równowadze. Zapewnia to, że każdy komponent osiąga oczekiwaną żywotność.

Podstawowym wyzwaniem jest wyważenie. Prawidłowa tolerancja pasowania łożyska zabezpiecza obracający się pierścień przed poślizgiem i zużyciem. Zapewnia to równomierny rozkład obciążenia, zapobiegając przedwczesnym awariom i maksymalizując żywotność komponentu.

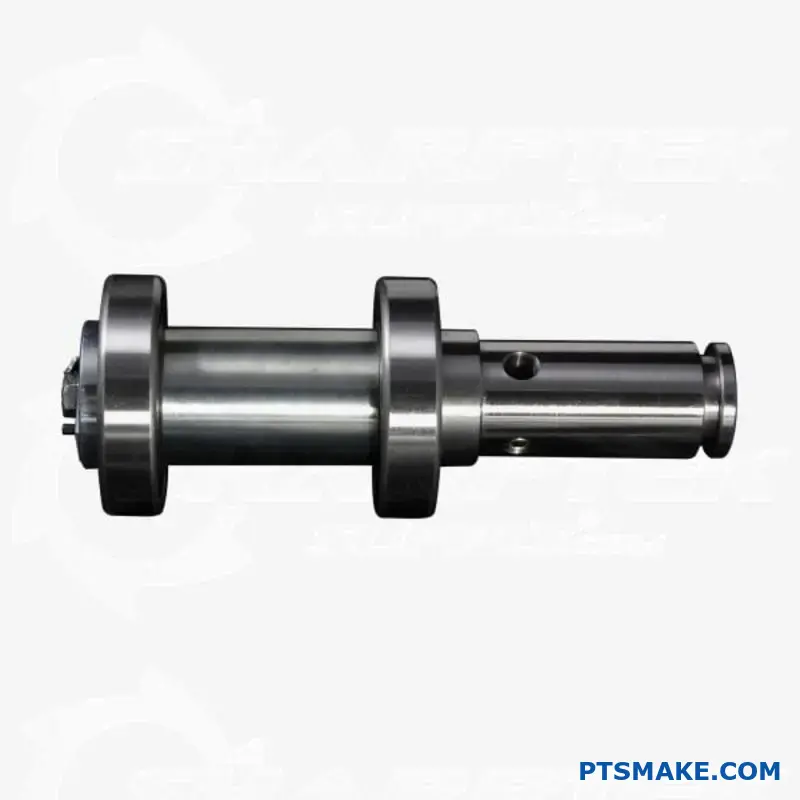

Niebezpieczeństwa związane z różnicami temperatur w podzespołach

Temperatura nie jest czynnikiem statycznym. Różne części maszyny często pracują w różnych temperaturach. To właśnie ta różnica jest początkiem prawdziwych problemów z dopasowaniem.

Wyobraźmy sobie, że wał jest znacznie gorętszy niż jego obudowa. Wał rozszerza się bardziej, ściskając łożysko. Może to niebezpiecznie zmniejszyć luz wewnętrzny.

I odwrotnie, gorąca obudowa może rozszerzać się od chłodniejszego łożyska. Powoduje to poluzowanie pasowania. Oba scenariusze prowadzą do przedwczesnej awarii.

Kluczowe zagrożenia związane z różnicami temperatur

Ta interakcja jest głównym wyzwaniem w utrzymaniu właściwej tolerancji pasowania łożyska przez cały okres eksploatacji maszyny.

Jak zmiany temperatury prowadzą do awarii

Kiedy projektujemy pod kątem konkretnego dopasowania, robimy to w standardowej temperaturze, zazwyczaj temperaturze pokojowej. Jednak maszyny rzadko pracują w takich warunkach. Ciepło generowane podczas pracy zmienia wszystko.

Droga do zajęcia

W wielu zastosowaniach wał lub pierścień wewnętrzny nagrzewa się szybciej niż pierścień zewnętrzny i obudowa. Jest to powszechne w przypadku wysokoobrotowych silników elektrycznych lub wrzecion.

Gdy pierścień wewnętrzny rozszerza się, zużywa łożysko Wewnętrzny luz promieniowy⁴. Jeśli początkowe dopasowanie było już ciasne, to dodatkowe rozszerzenie może całkowicie wyeliminować luz.

Rezultatem jest zatarcie. Elementy toczne zostają ściśnięte, tarcie gwałtownie wzrasta, a łożysko ulega katastrofalnej awarii. W poprzednich projektach w PTSMAKE widzieliśmy, że dzieje się tak, gdy projekty nie uwzględniają gradientów termicznych.

Początek pełzania

Rozważmy teraz sytuację odwrotną. Jeśli obudowa nagrzeje się znacznie bardziej niż pierścień zewnętrzny łożyska, pasowanie z wciskiem może zostać utracone.

Umożliwia to obracanie się pierścienia zewnętrznego w obudowie, zjawisko zwane "pełzaniem". Ten poślizg generuje tarcie i zużycie zarówno otworu obudowy, jak i łożyska.

Powoduje to uszkodzenie komponentów i może prowadzić do wibracji, a w konsekwencji do awarii. Wybór materiałów o podobnych właściwościach rozszerzalności cieplnej jest kluczową strategią, którą stosujemy w celu ograniczenia tego ryzyka.

Różnice temperatur bezpośrednio wpływają na dopasowanie między komponentami. Zignorowanie tych efektów termicznych może prowadzić do krytycznych awarii, takich jak zatarcie łożyska z powodu nadmiernego dokręcenia lub pełzania z powodu poluzowanego pasowania, ostatecznie zagrażając wydajności i żywotności zespołu.

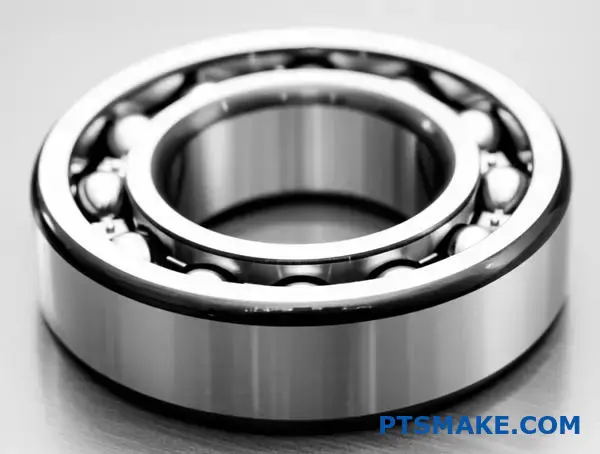

Jak obciążenie promieniowe tworzy strefę obciążenia

Kiedy przykładane jest obciążenie promieniowe, nie rozkłada się ono równomiernie. Siła koncentruje się na niewielkim łuku bieżni łożyska.

Łuk ten nazywamy "strefą obciążenia". Jest to miejsce, w którym elementy toczne aktywnie wspierają ciężar.

Łuk wsparcia

Tylko kilka elementów tocznych na dole przenosi całe obciążenie. Te na górze nie przenoszą żadnego obciążenia.

Ten nacisk ma kluczowe znaczenie. Jego zrozumienie pomaga nam określić prawidłową tolerancję pasowania łożyska.

Wizualizacja Mocy

Wyobraź sobie siłę nacisku. Tworzy to strefę wysokiego ciśnienia na ograniczonej części wewnętrznego i zewnętrznego pierścienia.

Ta koncentracja siły dyktuje sposób montażu elementów łożyska, aby zapobiec przedwczesnemu uszkodzeniu.

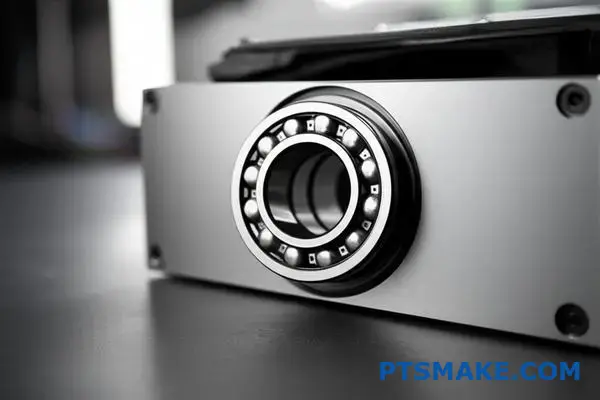

Pierścień obrotowy a pierścień stacjonarny

Kluczowe pytanie brzmi: który pierścień obraca się względem kierunku obciążenia? Określa to, która część wymaga ściślejszego dopasowania.

Jeśli pierścień wewnętrzny obraca się, każdy punkt na jego bieżni przechodzi przez strefę obciążenia raz na obrót. Obciążenie na pierścieniu zewnętrznym pozostaje jednak stałe w jednym miejscu.

Dlaczego ściślejsze dopasowanie jest kluczowe

Obracający się pierścień, który stale wchodzi w strefę obciążenia, wymaga pasowania ciasnego. To ciasne pasowanie zapobiega ślizganiu się lub pełzaniu pierścienia na wale.

Takie ruchy, nawet jeśli są mikroskopijne, mogą z czasem spowodować znaczne szkody, w tym korozja cierna⁵. Pierścień stacjonarny może mieć nieco luźniejsze dopasowanie.

Zasada ta ma fundamentalne znaczenie dla ustalenia właściwej tolerancji pasowania łożyska. W naszej pracy w PTSMAKE uzyskanie tego szczegółu jest nienegocjowalne dla zapewnienia długoterminowej niezawodności w precyzyjnych zespołach.

Prawidłowe rozwiązanie tego problemu zapobiega wibracjom, gromadzeniu się ciepła i ewentualnym awariom łożysk. To niewielki szczegół, który ma ogromny wpływ na wydajność maszyny.

Obciążenie promieniowe koncentruje się na małym łuku - strefie obciążenia. Pierścień obracający się względem tej strefy obciążenia wymaga ciaśniejszego pasowania ciasnego, aby zapobiec przemieszczaniu się i zużyciu, co jest kluczowym czynnikiem przy podejmowaniu decyzji o właściwej tolerancji pasowania łożyska.

Jak wykończenie powierzchni wpływa na efektywne dopasowanie?

Nawet idealnie gładka powierzchnia ma mikroskopijne szczyty i doliny. Pomyśl o tym jak o małym, górzystym krajobrazie.

Podczas wciskania wału w obudowę te wierzchołki stykają się jako pierwsze.

Ogromne ciśnienie wcisku miażdży te szczyty. To odkształcenie oznacza, że rzeczywista interferencja jest mniejsza niż obliczona na papierze.

Efektywne dopasowanie staje się luźniejsze niż zamierzone.

Nauka o kompresji szczytowej

To zmniejszenie interferencji jest często nazywane "utratą dopasowania". Na poziomie mikroskopowym rzeczywisty obszar styku jest znacznie mniejszy niż obszar geometryczny.

Kontakt występuje tylko na końcach najwyższych szczytów powierzchni, znanych jako asperity⁶.

Pod wpływem nacisku te niewielkie szczyty ulegają odkształceniu plastycznemu. Skutecznie wygładza to powierzchnię, ale także zmniejsza efektywną średnicę części.

Wielkość tej straty jest bezpośrednio związana z chropowatością powierzchni. Bardziej chropowata powierzchnia ma większe wartości szczytowe, co prowadzi do większej utraty wcisku. Ma to kluczowe znaczenie przy rozważaniu tolerancji pasowania łożyska.

W naszych projektach w PTSMAKE analizujemy zarówno twardość materiału, jak i wykończenie, aby dokładnie przewidzieć tę zmianę. Miękkie materiały będą odkształcać się bardziej niż twardsze pod tym samym ciśnieniem.

Poprzez kontrolowanie wykończenie powierzchniPo zakończeniu montażu zapewniamy, że ostateczne, skuteczne dopasowanie jest idealnie zgodne ze specyfikacjami projektowymi.

Podsumowując, mikroskopijne szczyty powierzchni ściskają się podczas pasowania wtłaczanego. Działanie to zmniejsza obliczoną interferencję, powodując luźniejsze efektywne dopasowanie. Zakres tej utraty zależy od początkowej chropowatości powierzchni i twardości materiału, wpływając na końcową precyzję montażu.

Czym jest "pełzanie" w kontekście pasowań łożysk?

Wyobraźmy sobie koło samochodu, które nie jest mocno przykręcone. Gdy samochód się porusza, koło może powoli obracać się na piaście. To podstawowa idea stojąca za pełzaniem łożysk.

Zrozumienie zjawiska

Pełzanie to powolny, ciągły obrót pierścienia łożyska względem jego powierzchni montażowej. Dzieje się tak, gdy pasowanie jest zbyt luźne. Pierścień zasadniczo "chodzi" wokół wału lub wewnątrz jego obudowy pod obciążeniem. Podkreśla to znaczenie prawidłowej tolerancji pasowania łożyska.

Kluczowe skutki pełzania

Ten pozornie niewielki ruch ma poważne konsekwencje. Może poważnie wpłynąć na wydajność i żywotność zespołu.

Mechanika napędzająca pełzanie

Pełzanie występuje najczęściej, gdy nieruchomy pierścień jest poddawany obciążeniu obrotowemu. Obciążenie nieznacznie odkształca wał lub obudowę w punkcie styku.

Jeśli pasowanie jest luźne, odkształcenie to tworzy niewielką falę materiału przed strefą obciążenia. Fala ta powoduje stopniowy poślizg pierścienia przy każdym obrocie. Z biegiem czasu te małe poślizgi sumują się, powodując powolne obracanie się całego pierścienia lub "pełzanie".

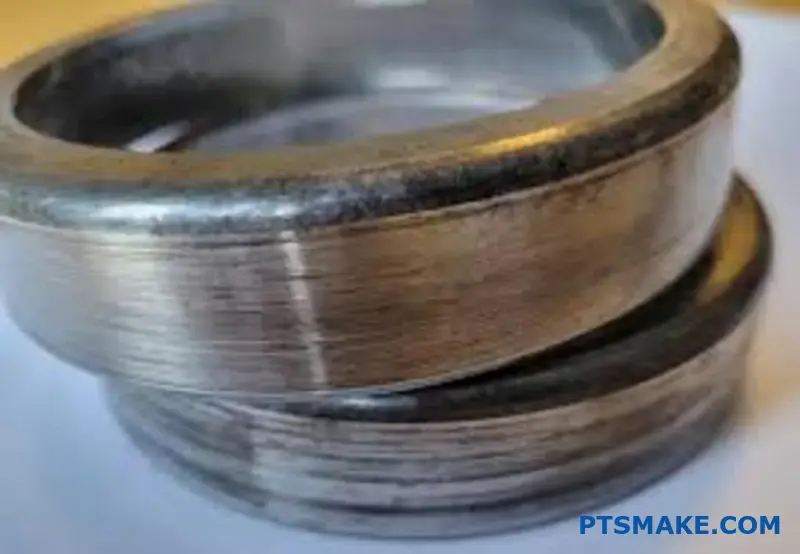

Od pełzania do katastrofalnej awarii

Ten ciągły mikroruch jest destrukcyjny. Powoduje ścieranie powierzchni, tworząc drobne cząstki metalu. Cząstki te natychmiast utleniają się w powietrzu, tworząc twardy, ścierny proszek.

Proces ten jest znany jako korozja cierna⁷. Pasta ścierna ściera zarówno łożysko, jak i jego gniazdo, niszcząc precyzję pasowania. Zawsze podkreślamy tę kwestię w naszych projektach w PTSMAKE, ponieważ zapobieganie jest znacznie tańsze niż leczenie.

Uszkodzenie samo się pogłębia. W miarę zużywania się materiału, dopasowanie staje się jeszcze luźniejsze, co przyspiesza proces pełzania i zużycia, aż do uszkodzenia elementu.

Pełzanie łożyska to powolny obrót luźno zamocowanego pierścienia, który powoduje zużycie i korozję cierną. Uszkodzenie to zagraża integralności zespołu, prowadząc do przedwczesnej awarii. Osiągnięcie prawidłowej tolerancji pasowania łożyska ma kluczowe znaczenie dla zapobiegania temu destrukcyjnemu cyklowi.

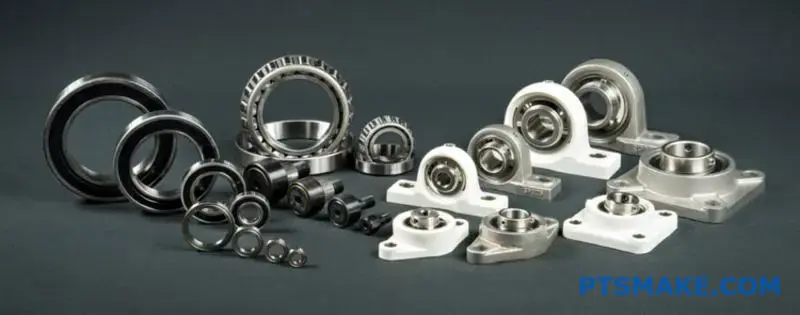

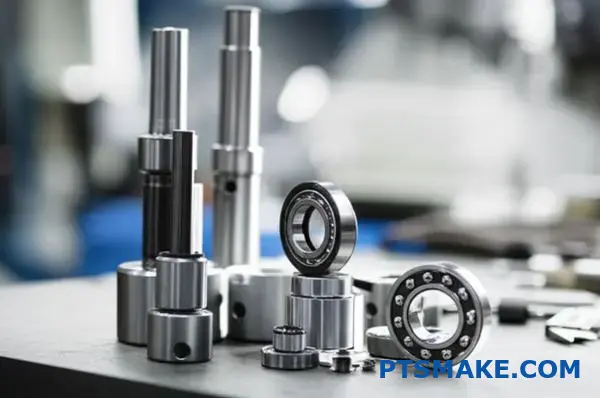

Jak różne typy łożysk wpływają na dobór pasowania?

Nie wszystkie łożyska są sobie równe. Ich wewnętrzna konstrukcja ma bezpośredni wpływ na wymagane dopasowanie. Jest to kluczowy szczegół w inżynierii precyzyjnej.

Na przykład łożyska kulkowe często wykorzystują lżejsze pasowania. Są one idealne do wysokich prędkości i umiarkowanych obciążeń.

Łożyska wałeczkowe są jednak przeznaczone do cięższych zadań. Wymagają one ciaśniejszego pasowania ciasnego, aby poradzić sobie ze zwiększonym obciążeniem.

Przyjrzyjmy się szybkiemu porównaniu:

Zrozumienie tych różnic jest kluczowe. Zapewnia to długowieczność i optymalną wydajność zespołu.

Szczegółowe informacje na temat łożysk

Geometria elementów tocznych łożyska jest głównym czynnikiem. Decyduje ona o sposobie rozkładu obciążeń. Ma to bezpośredni wpływ na wymagane pasowanie. Właściwa tolerancja pasowania łożyska nie podlega negocjacjom pod względem wydajności.

Udźwig i wybór dopasowania

Łożyska walcowe są przeznaczone do dużych obciążeń promieniowych. Wymaga to mocnego pasowania wciskowego. Pasowanie zapobiega pełzaniu lub ślizganiu się pierścienia wewnętrznego na wale pod obciążeniem.

Łożyska baryłkowe mogą przenosić duże obciążenia i niewspółosiowość. Ich pasowanie musi być wystarczająco ciasne, aby zapobiec poślizgowi. Muszą również umożliwiać ruch kątowy bez zakleszczania.

Łożyska stożkowe przenoszą połączone obciążenia promieniowe i osiowe. Dobór pasowania jest tutaj bardziej złożony. Często wiąże się z dostosowaniem do konkretnego Bicie osiowe⁸ lub obciążenia wstępnego, aby zapewnić odpowiednie kąty styku i rozkład obciążenia. W naszej pracy w PTSMAKE często obrabiamy obudowy do bardzo wąskich tolerancji dla tych zastosowań.

Precyzja i typ łożyska

W zastosowaniach wymagających wysokiej precyzji, takich jak robotyka czy lotnictwo, często wykorzystuje się łożyska kulkowe skośne. Wymagają one bardzo precyzyjnych i często lekkich pasowań interferencyjnych, aby zachować ich dokładność.

Wybór odpowiedniego łożyska to tylko połowa sukcesu. Wybór pasowania, podyktowany nośnością i precyzją typu łożyska, jest tym, co naprawdę zapewnia niezawodne i wydajne działanie konstrukcji. Ciaśniejsze pasowania dla dużych obciążeń, precyzyjne pasowania dla wysokiej dokładności.

Jakie są główne kategorie czynników wyboru dopasowania?

Aby wybrać odpowiednie dopasowanie, zawsze korzystam z mentalnej listy kontrolnej. Ten prosty proces gwarantuje, że żaden krytyczny czynnik nie zostanie pominięty. To systematyczny sposób na zagwarantowanie niezawodności i wydajności każdego zespołu.

Niniejsza lista kontrolna obejmuje najważniejsze zmienne. Każda z nich odgrywa kluczową rolę w podjęciu ostatecznej decyzji. Zignorowanie choćby jednej z nich może prowadzić do problemów w przyszłości.

Oto najważniejsze czynniki, które należy wziąć pod uwagę:

Kluczowe czynniki na liście kontrolnej wyboru dopasowania

Zagłębienie się w tę listę kontrolną ujawnia wzajemnie powiązany charakter tych czynników. Nie można brać pod uwagę tylko jednego z nich.

Dynamika obciążenia i prędkości

Rodzaj i wielkość obciążenia mają kluczowe znaczenie. Duże obciążenie promieniowe na obracającym się pierścieniu zazwyczaj wymaga ciasnego pasowania z wciskiem. Zapobiega to pełzaniu lub obracaniu się pierścienia w gnieździe.

Wysokie prędkości powodują powstawanie sił odśrodkowych. Mogą one poluzować pasowanie wciskowe na wale. Należy wziąć to pod uwagę, aby utrzymać prawidłowe mocowanie.

Wpływy środowiskowe i materialne

Temperatura odgrywa ważną rolę. Komponenty nagrzewają się podczas pracy, powodując rozszerzanie się materiałów. Jest to szczególnie ważne, gdy wał i obudowa są wykonane z różnych materiałów, co prowadzi do różnicowa rozszerzalność cieplna⁹.

Na przykład stalowe łożysko w aluminiowej obudowie będzie miało różne współczynniki rozszerzalności. Musimy obliczyć dopasowanie dla temperatury roboczej, a nie tylko temperatury pokojowej.

Wymagania dotyczące precyzji i montażu

Na koniec należy rozważyć wymaganą precyzję i proces montażu. Aplikacje o wysokiej precyzji wymagają określonej tolerancji pasowania łożyska, aby zminimalizować bicie.

Należy również pomyśleć o konserwacji. Jeśli komponent wymaga częstego demontażu, bardzo ciasne pasowanie wciskowe może nie być praktyczne. A dopasowanie przejściowe może być lepszym kompromisem.

Ta mentalna lista kontrolna zapewnia uporządkowane ramy. Uwzględnienie obciążenia, prędkości, temperatury, materiałów, precyzji i montażu ma kluczowe znaczenie. Pomaga to uniknąć przedwczesnych awarii i zapewnia długowieczność komponentów.

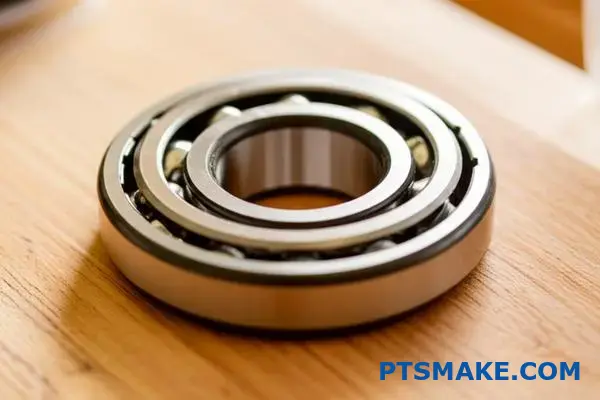

W jaki sposób luz wewnętrzny łożyska jest powiązany z pasowaniem łożyska?

Pasowanie z wciskiem bezpośrednio zmniejsza luz wewnętrzny łożyska. Zależność ta ma kluczowe znaczenie dla prawidłowego działania.

Podczas wciskania łożyska ciasne pasowanie wymusza zmianę kształtu pierścieni. Pierścień wewnętrzny nieznacznie się rozszerza. Pierścień zewnętrzny nieco się ściska.

Zmiana ta zmniejsza początkowy wewnętrzny luz promieniowy (RIC). Należy uwzględnić to zmniejszenie. W przeciwnym razie istnieje ryzyko uszkodzenia łożyska jeszcze przed rozpoczęciem jego pracy.

Krytyczne obliczenia dla długowieczności

Ignorowanie zmniejszenia luzu spowodowanego pasowaniem wciskowym jest częstym błędem. Prowadzi to do stanu zwanego napięciem wstępnym. Napięcie wstępne powoduje wewnętrzne naprężenia elementów tocznych łożyska.

Dzieje się tak, ponieważ zmniejszenie luzu może być większe niż sam luz początkowy. Rezultatem jest ujemny luz roboczy.

Konsekwencje nieplanowanego obciążenia wstępnego

Obciążenie wstępne znacznie zwiększa tarcie i generowanie ciepła. Powoduje to szybsze niszczenie smaru. Ostatecznie prowadzi to do przedwczesnej awarii łożyska. Żywotność łożyska może ulec znacznemu skróceniu.

Zmiana ta następuje z powodu odkształcenie sprężyste¹⁰ pod presją.

Wybór odpowiedniego prześwitu

Aby temu zapobiec, należy wybrać początkowy luz łożyska, który uwzględnia pasowanie. Łożyska są dostępne w różnych klasach (np. C3 lub C4) z większymi luzami początkowymi. Właściwy Tolerancja pasowania łożyska jest kluczowa.

W PTSMAKE zawsze bierzemy pod uwagę dopasowanie, gdy pomagamy klientom wybrać komponenty. Analizujemy projekt, aby upewnić się, że ostateczny prześwit roboczy jest prawidłowy.

Pasowanie z wciskiem zawsze zmniejsza początkowy luz wewnętrzny łożyska. Zmniejszenie to należy obliczyć i uwzględnić, wybierając łożysko z wystarczającym luzem początkowym. Pominięcie tego kroku prowadzi do obciążenia wstępnego, zwiększonego tarcia i przedwczesnego uszkodzenia zespołu.

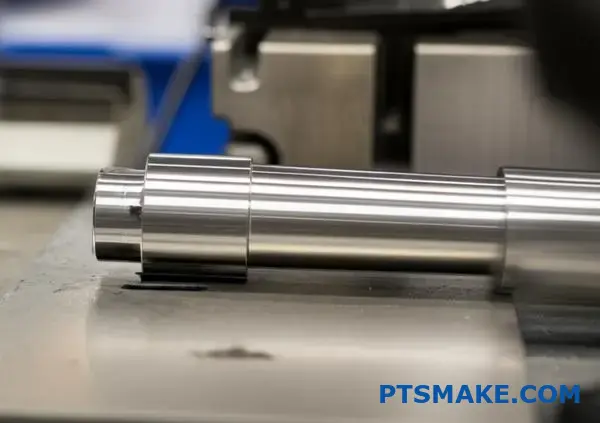

Jaki jest związek między stopniem tolerancji a kosztami produkcji?

Związek między stopniem tolerancji a kosztami produkcji jest bezpośredni i znaczący. Węższe tolerancje zawsze oznaczają wyższe koszty.

To nie jest prosta linia. Koszt rośnie wykładniczo, gdy wymagana jest większa precyzja.

Krzywa tolerancji kosztów

Przejście ze standardowej klasy tolerancji, takiej jak IT7, do wysokiej precyzji, takiej jak IT5, może znacznie zwiększyć cenę części. To krytyczna decyzja.

Musisz uzasadnić ten wybór jasnymi wymaganiami funkcjonalnymi. Czy aplikacja naprawdę tego potrzebuje?

Węższe tolerancje, takie jak przejście z IT7 do IT5, wymagają całkowitej zmiany podejścia do produkcji. W tym miejscu koszty zaczynają gwałtownie rosnąć. Każdy krok staje się bardziej złożony i czasochłonny.

W PTSMAKE prowadzimy klientów przez tę decyzję, aby zrównoważyć wydajność i budżet.

Dlaczego ściślejsze tolerancje kosztują więcej

Do wykładniczego wzrostu kosztów przyczynia się kilka czynników. Nie chodzi tylko o dłuższą pracę maszyny.

Zaawansowane procesy produkcyjne

Osiągnięcie klasy takiej jak IT5 często wymaga więcej niż standardowej obróbki CNC. Może to obejmować procesy wtórne, takie jak szlifowanie lub docieranie. Czynności te zajmują dużo czasu i wymagają specjalistycznego sprzętu.

Wolniejsza obróbka i więcej przejść

Aby zachować wąskie tolerancje, maszyny muszą pracować z mniejszymi prędkościami i wykonywać lżejsze cięcia. Wydłuża to czas cyklu na część. Na przykład, krytyczny współrzędnościowe maszyny pomiarowe¹¹ jest niezbędna do weryfikacji.

Wyższe wskaźniki złomowania i kontroli

Dopuszczalny margines błędu jest znacznie mniejszy. Prowadzi to do wyższego wskaźnika odpadów, ponieważ więcej części może wykraczać poza specyfikację. Każda gotowa część wymaga również bardziej intensywnej kontroli, często przy użyciu zaawansowanego sprzętu metrologicznego, co zwiększa koszty pracy. Wąska tolerancja pasowania łożysk jest jednym z obszarów, w których jest to nieuniknione.

Wybór bardziej rygorystycznej klasy tolerancji, takiej jak IT5 zamiast IT7, drastycznie zwiększa koszty ze względu na specjalistyczne maszyny, dłuższy czas cyklu i bardziej rygorystyczną kontrolę. Zawsze uzasadniaj taką precyzję wyraźną potrzebą zastosowania, aby uniknąć niepotrzebnych wydatków i zapewnić rentowność projektu.

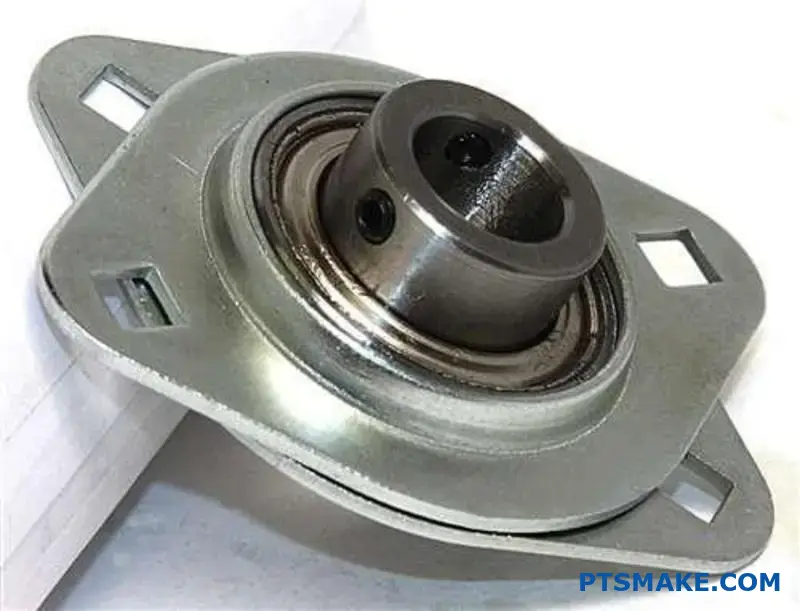

Jak cienkościenne obudowy wpływają na wybór dopasowania?

Standardowe pasowania wciskowe są często zbyt agresywne dla cienkościennych obudów. Te delikatne struktury nie są wystarczająco sztywne, aby wytrzymać wysokie ciśnienie standardowego pasowania wtłaczanego.

Może to prowadzić do zniekształceń. Zamiast bezpiecznego, jednolitego chwytu otrzymujemy wypaczoną obudowę. Wpływa to negatywnie na wydajność i niezawodność całego zespołu.

Wyzwanie standardowego dopasowania

Podczas wciskania łożyska w cienką obudowę przy użyciu standardowego pasowania z wciskiem, ściana obudowy jest wypychana na zewnątrz. Po prostu nie jest w stanie wytrzymać nacisku promieniowego. Jest to częsty problem, którym zajmujemy się w naszych projektach w PTSMAKE.

Ryzyko zniekształceń i nierównomiernego kontaktu

Gdy cienka obudowa ulega zniekształceniu, często staje się owalna. Oznacza to, że łożysko styka się tylko w kilku punktach wysokiego ciśnienia, a nie na całym obwodzie.

Ten nierównomierny kontakt stanowi poważny problem. Powoduje on powstawanie naprężeń, które mogą prowadzić do przedwczesnego uszkodzenia łożyska lub pęknięć obudowy. Cały zespół traci swoją zamierzoną precyzję.

W PTSMAKE pomagamy naszym klientom wybrać odpowiednią tolerancję pasowania łożyska, aby tego uniknąć. Celem jest zapewnienie wystarczającej przyczepności, aby zapobiec poślizgowi bez tworzenia nadmiernego naprężenie obręczy¹² który deformuje część.

Lżejsze pasowania są niezbędne. Zmniejszają one siły promieniowe wywierane na obudowę. Czasami lepszym rozwiązaniem jest zastosowanie elementów ustalających lub alternatywnych metod montażu. Dzięki temu zespół pozostaje stabilny i działa zgodnie z przeznaczeniem.

Główne zagrożenia związane z niewłaściwym dopasowaniem cienkich obudów

Stosowanie standardowych pasowań ciasno pasowanych na cienkościennych obudowach powoduje zniekształcenia i nierównomierny kontakt. Zagraża to integralności zespołu. Aby uniknąć koncentracji naprężeń i zapewnić niezawodność, wymagane są lżejsze pasowania lub alternatywne metody montażu.

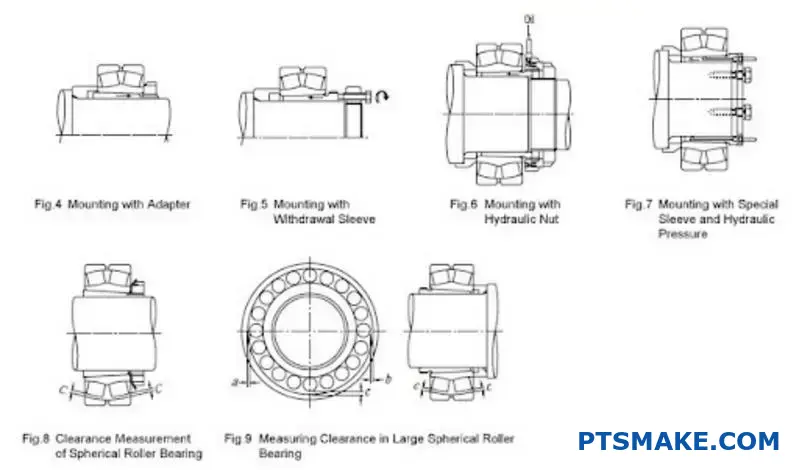

Jaka jest prawidłowa procedura montażu łożysk wciskowych?

Prawidłowy montaż łożysk pasowanych z wciskiem ma kluczowe znaczenie. Proces ten zapewnia długą żywotność i optymalną wydajność maszyny. Dwie podstawowe metody bezpiecznego montażu to rozszerzalność cieplna i wciskanie mechaniczne.

Podgrzewanie rozszerza łożysko, umożliwiając jego łatwe wsunięcie. Wciskanie wykorzystuje kontrolowaną siłę do instalacji. Obie metody są skuteczne, jeśli są wykonane prawidłowo. Wybór właściwej metody jest kluczem do zapobiegania uszkodzeniom.

Oto krótki przegląd:

Każde podejście wymaga określonych narzędzi i technik, aby odnieść sukces.

Metoda termiczna: Nagrzewnice indukcyjne

Nagrzewnice indukcyjne to nowoczesna, bezpieczna i wydajna metoda. Podgrzewają one wewnętrzny pierścień łożyska równomiernie i szybko. To kontrolowane rozszerzenie pozwala mu wsunąć się na wał bez użycia siły, minimalizując naprężenia wewnętrzne.

Jest to znacznie bezpieczniejsze niż stare metody, takie jak kąpiele olejowe lub otwarty ogień. Należy uważnie monitorować temperaturę. Przegrzanie może trwale zmienić właściwości stali i zniszczyć łożysko. Dobrą zasadą jest, aby nigdy nie przekraczać 120°C (250°F).

Metoda mechaniczna: Prasy

W przypadku mniejszych łożysk dobrze sprawdza się prasa hydrauliczna lub trzpieniowa. Metoda ta wymaga absolutnej precyzji. Należy użyć tulei montażowej, która w pełni styka się z powierzchnią czołową montowanego pierścienia.

W przypadku montażu na wale należy naciskać tylko na pierścień wewnętrzny. W przypadku montażu na obudowie należy naciskać tylko na pierścień zewnętrzny. Przyłożenie siły do niewłaściwego pierścienia powoduje jej przeniesienie przez elementy toczne. Może to spowodować Brinelling¹³ i prowadzić do przedwczesnej awarii.

Kluczowe jest również prawidłowe wyrównanie. Gwarantuje to, że łożysko zostanie zamontowane prosto. Prawidłowa tolerancja pasowania łożyska określa wymaganą siłę.

Podsumowując, zarówno nagrzewanie indukcyjne, jak i tłoczenie mechaniczne są niezawodne. Sukces zależy od wyboru właściwej metody, użycia odpowiedniego oprzyrządowania i zwrócenia szczególnej uwagi na szczegóły, takie jak temperatura lub ciśnienie, aby uniknąć kosztownych uszkodzeń łożysk.

Jak dobrać pasowanie do precyzyjnego wrzeciona?

Wybór odpowiedniego dopasowania to delikatna czynność. W przypadku wrzecion o wysokiej precyzji potrzebne jest ścisłe dopasowanie. Zapewnia to wymaganą sztywność i dokładność.

Jednak zbyt mocne dokręcenie stwarza problemy. Może powodować nadmierne napięcie wstępne i generować zbyt dużo ciepła. Naraża to na szwank cały system.

Podstawowe wyzwanie

Znalezienie najlepszego miejsca jest kluczowe. Zapewnia to niezawodne i dokładne działanie wrzeciona przez cały okres jego eksploatacji. Jest to częste wyzwanie, które rozwiązujemy z naszymi klientami w PTSMAKE.

Zrozumienie konsekwencji

Nieprawidłowe wyważenie ma poważne konsekwencje. Wybór ma bezpośredni wpływ na wydajność, żywotność komponentów i jakość obrabianych części. Jest to decyzja, która wymaga dokładnego rozważenia warunków pracy.

Ryzyko nadmiernego obciążenia wstępnego

Zbyt ciasne pasowanie zwiększa wewnętrzne obciążenie elementów łożyska. Zwiększa to tarcie, które z kolei generuje znaczne ciepło.

Gdy wrzeciono się nagrzewa, rozszerzalność cieplna może jeszcze bardziej zacieśnić pasowanie. To błędne koło drastycznie skraca żywotność łożyska. Zwiększa również Naprężenie kontaktowe Hertza¹⁴ między elementami tocznymi a bieżnią, co prowadzi do przedwczesnego uszkodzenia.

Niebezpieczeństwo niewystarczającego dopasowania

I odwrotnie, zbyt luźne pasowanie jest również szkodliwe. Pozwala ono na mikroruchy między łożyskiem a jego obudową lub wałem.

Prowadzi to do korozji ciernej, wibracji i drgań podczas pracy. Rezultatem jest słabe wykończenie powierzchni i utrata dokładności wymiarowej przedmiotu obrabianego.

Znalezienie optymalnej strefy

Idealna tolerancja pasowania łożyska nie jest jedną wartością. Zależy ona od kilku czynników. Nasze doświadczenie pokazuje, że aby znaleźć optymalne dopasowanie, należy przeanalizować prędkość, obciążenie i temperaturę.

Wybór właściwego dopasowania wymaga dogłębnego zrozumienia unikalnych wymagań aplikacji.

Wybór odpowiedniego pasowania wrzeciona jest krytycznym kompromisem. Ciasne pasowanie jest potrzebne dla sztywności i precyzji, ale wiąże się z ryzykiem nadmiernego obciążenia wstępnego i ciepła, co skraca żywotność łożyska. Celem jest osiągnięcie optymalnej równowagi dla maksymalnej wydajności i trwałości.

Odblokuj precyzję: Zamów wycenę tolerancji pasowania łożyska PTSMAKE już teraz!

Przenieś swoją produkcję na wyższy poziom z PTSMAKE! Jeśli wyzwania związane z tolerancją dopasowania łożysk spowalniają Cię, poproś o wycenę już dziś i doświadcz niezrównanej jakości, krótkich czasów realizacji i specjalistycznego wsparcia CNC / formowania wtryskowego. Zaprojektujmy rozwiązania, które przekroczą Twoje najtrudniejsze standardy precyzji - skontaktuj się z PTSMAKE już teraz!
