Wybór niewłaściwego złącza ze stali nierdzewnej może prowadzić do katastrofalnych awarii systemu, kosztownych przestojów i zagrożeń dla bezpieczeństwa. Wielu inżynierów zmaga się ze złożonością wartości znamionowych ciśnienia, typów połączeń i specyfikacji materiałowych podczas projektowania krytycznych systemów płynów.
Niestandardowe złączki ze stali nierdzewnej to precyzyjnie zaprojektowane komponenty, które łączą, kontrolują i kierują przepływem płynów w systemach rurowych, produkowane zgodnie z określonymi wartościami znamionowymi ciśnienia, typami połączeń i gatunkami materiałów do różnych zastosowań przemysłowych.

Praca ze złożonymi systemami płynów przez lata nauczyła mnie, że właściwy dobór złączek wymaga zrozumienia wielu czynników technicznych. Niniejszy przewodnik obejmuje 14 podstawowych pytań, które pomogą Ci podjąć świadome decyzje dotyczące złączek ze stali nierdzewnej w następnym projekcie.
Co w praktyce oznacza ciśnienie znamionowe złączki?
Ciśnienie znamionowe złączki jest krytyczną specyfikacją bezpieczeństwa. Nie jest to tylko przypadkowa liczba. Określa maksymalne dopuszczalne ciśnienie robocze (MAWP), które złączka może bezpiecznie obsługiwać w określonej temperaturze.
Zrozumienie klas ciśnienia
Klasy ciśnienia, takie jak 150# lub 3000#, są znormalizowanymi klasami. Pomagają one inżynierom szybko zidentyfikować możliwości komponentu w systemie. Wyższe numery oznaczają większą wydajność ciśnieniową.
| Klasa oceny | Ogólne zastosowanie |
|---|---|
| 150# | Niskociśnieniowe, niekrytyczne |
| 300# | Systemy średniociśnieniowe |
| 3000# | Hydraulika wysokociśnieniowa |
Należy zawsze pamiętać, że temperatura ma bezpośredni wpływ na tę wartość. Złączka z oznaczeniem 150# w temperaturze pokojowej nie wytrzyma takiego samego ciśnienia w wysokich temperaturach.

Krytyczny związek między ciśnieniem, temperaturą i bezpieczeństwem
Niedopasowane wartości ciśnienia to przepis na katastrofę. System jest tylko tak mocny, jak jego najsłabszy element. Jeśli używasz złączki 150# w systemie zaprojektowanym dla 600#, stworzyłeś niebezpieczny punkt awarii. Może to prowadzić do wycieków, pęknięć i katastrofalnej awarii sprzętu.
W PTSMAKE często wykonujemy niestandardowe złączki ze stali nierdzewnej. Zawsze sprawdzamy, czy wybór materiału i konstrukcja spełniają określone wymagania dotyczące ciśnienia i temperatury dla aplikacji klienta. Jest to niezbywalna część naszego procesu.
Obniżanie ciśnienia w zależności od temperatury
Wraz ze wzrostem temperatury spada wytrzymałość materiału. Oznacza to, że MAWP złączki spada. Koncepcja ta znana jest jako obniżanie wartości znamionowych. Producenci dostarczają wykresy, które pokazują dopuszczalne ciśnienie dla złączki w różnych temperaturach. Przed sfinalizowaniem jakiegokolwiek projektu zapewniamy, że każdy komponent jest walidowany za pomocą procesów takich jak testy hydrostatyczne1 aby potwierdzić jego integralność.
Oto uproszczony przykład tego, jak wartości znamionowe ciśnienia zmieniają się wraz z temperaturą dla typowego materiału.
| Temperatura (°F) | Dopuszczalne ciśnienie (psi) |
|---|---|
| -20 do 100 | 285 |
| 300 | 230 |
| 500 | 200 |
Zignorowanie tych czynników może prowadzić do nieoczekiwanych awarii, nawet jeśli system działa poniżej ciśnienia znamionowego złączki.
Ciśnienie znamionowe złączki to jej maksymalne dopuszczalne ciśnienie robocze w określonej temperaturze. Niedopasowanie wartości znamionowych lub ignorowanie wpływu temperatury stwarza poważne zagrożenie dla bezpieczeństwa, czyniąc najsłabszą złączkę krytycznym punktem awarii całego systemu.

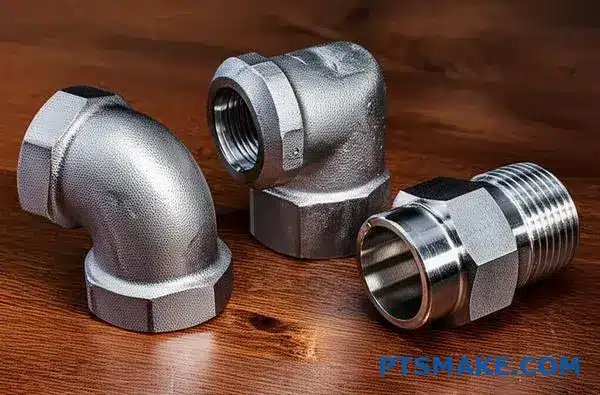

Jakie są najpopularniejsze metody produkcji złączek?
Przy wyborze osprzętu metoda produkcji ma kluczowe znaczenie. Ma ona bezpośredni wpływ na wytrzymałość, wykończenie i koszt. Zrozumienie tych procesów pomaga dokonać świadomego wyboru dla danego zastosowania.
Trzy główne metody to kucie, odlewanie i obróbka skrawaniem. Każda z nich oferuje unikalną równowagę cech. Porównajmy je.
| Metoda | Podstawowa zaleta |
|---|---|
| Kucie | Maksymalna wytrzymałość |
| Casting | Złożone kształty |
| Obróbka skrawaniem | Wysoka precyzja |
Porównanie to pomaga w wyborze odpowiedniego procesu. Jest to szczególnie prawdziwe w przypadku wymagających części, takich jak złączki ze stali nierdzewnej, gdzie wydajność ma kluczowe znaczenie.

Wybór właściwej metody jest krytyczną decyzją inżynierską. Obejmuje ona zrównoważenie wymagań dotyczących wydajności z ograniczeniami budżetowymi. W PTSMAKE codziennie przeprowadzamy klientów przez ten proces.
Kucie: Moc ciśnienia
Kucie polega na kształtowaniu metalu przy użyciu miejscowych sił ściskających. Metal jest podgrzewany i wbijany lub wciskany w matrycę.
Proces ten udoskonala wewnętrzną strukturę metalu struktura ziarna2, co skutkuje wyjątkową wytrzymałością i odpornością na zmęczenie materiału. Kute złączki są idealne do systemów wysokociśnieniowych i wysokotemperaturowych, gdzie awaria nie wchodzi w grę. Jednak wykończenie powierzchni jest zazwyczaj bardziej szorstkie i wymaga dodatkowych operacji.
Casting: Złożoność w prostocie
Odlewanie polega na wlewaniu stopionego metalu do formy o kształcie zbliżonym do ostatecznej kształtki. Schładza się on i zestala do pożądanej formy.
Metoda ta doskonale sprawdza się w tworzeniu złożonych i skomplikowanych kształtów, których produkcja w inny sposób byłaby zbyt kosztowna lub niemożliwa. Jest opłacalna w przypadku produkcji wielkoseryjnej. Kompromisem może być niższa wytrzymałość w porównaniu do kucia ze względu na potencjalną porowatość.
Obróbka skrawaniem: Precyzyjny standard
Obróbka zaczyna się od solidnego kawałka metalu, znanego jako pręt. Materiał jest precyzyjnie wycinany za pomocą maszyn CNC w celu uzyskania ostatecznego kształtu.
Metoda ta zapewnia najwyższą dokładność wymiarową i najlepsze wykończenie powierzchni. Doskonale nadaje się do armatury wymagającej wąskich tolerancji i powierzchni uszczelniających.
| Cecha | Kucie | Casting | Obróbka z prętów |
|---|---|---|---|
| Siła | Doskonały | Dobry | Bardzo dobry |
| Wykończenie powierzchni | Szorstki | Umiarkowany | Doskonały |
| Koszt jednostkowy | Umiarkowany | Niski (wysoki poziom głośności) | Wysoki |
| Koszt oprzyrządowania | Wysoki | Umiarkowany | Niski |
Krótko mówiąc, wybór zależy od wymagań aplikacji. Kucie zapewnia wytrzymałość, odlewanie radzi sobie ze złożonością, a obróbka skrawaniem zapewnia precyzję. Każda metoda oferuje odrębny zestaw kompromisów, które należy dokładnie rozważyć, aby osiągnąć pożądany rezultat projektu.

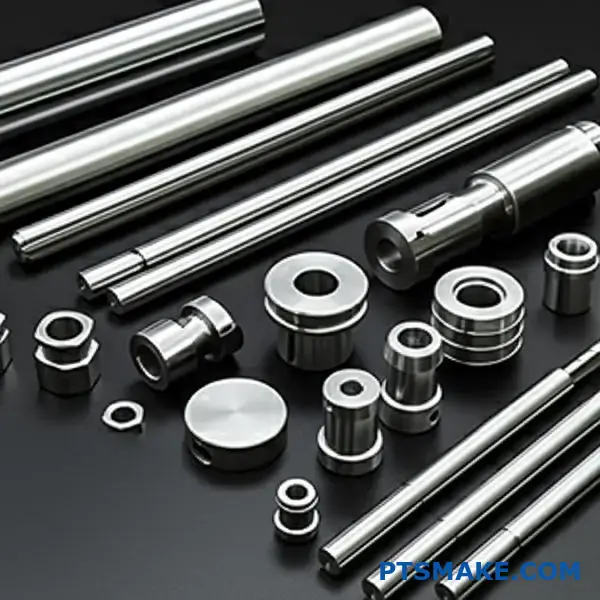

Jaka jest rola kluczowych standardów branżowych, takich jak ASME/ASTM?
Standardy branżowe są podstawą nowoczesnej produkcji. Zapewniają one wspólny język dla inżynierów, dostawców i klientów. Zapewnia to, że wszyscy są na tej samej stronie.
Potraktuj to jako uniwersalny zbiór zasad. Gwarantuje on, że części są bezpieczne, niezawodne i działają zgodnie z oczekiwaniami.
Podstawa zaufania
Normy takie jak ASME i ASTM eliminują zgadywanie. Budują fundament zaufania między partnerami. Bez nich każdy projekt zaczynałby się od zera, co prowadziłoby do chaosu.
Ramy te są niezbędne dla globalnych łańcuchów dostaw.
| Aspekt standardowy | Cel | Przykład |
|---|---|---|
| Klasa materiału | Zapewnia spójne właściwości chemiczne i mechaniczne | ASTM A276 dla prętów ze stali nierdzewnej |
| Wymiary | Gwarantuje prawidłowe dopasowanie części | ASME B1.1 dla gwintów śrubowych |
| Metoda badania | Niezawodnie weryfikuje jakość i wydajność | ASTM E8 dla testów rozciągania |

Normy to nie tylko abstrakcyjne zasady. To praktyczne plany niezawodności. W PTSMAKE polegamy na nich codziennie, aby dostarczać naszym klientom przewidywalne wyniki.
Dyktowanie praktycznej niezawodności
Standardy definiują podstawowe atrybuty komponentu. Zapewnia to jego wydajność w rzeczywistych zastosowaniach. Obejmują one trzy krytyczne obszary.
Specyfikacja materiałowa
Normy określają dokładny skład chemiczny i właściwości metalurgiczne3 materiałów. Na przykład, gdy rysunek wymaga złączek ze stali nierdzewnej 316, normy ASTM określają ich dokładną odporność na korozję i wytrzymałość. Nie podlega to negocjacjom.
Kontrola wymiarów
Normy określają nie tylko wymiary, ale także tolerancje. Kontrola nad dopuszczalnymi odchyleniami ma kluczowe znaczenie. Gwarantuje, że część, którą obrabiamy w Chinach, będzie idealnie pasować do komponentu wyprodukowanego w Niemczech. Ta wymienność jest kluczem do nowoczesnego montażu.
Protokoły testowania
Jak udowodnić, że część jest wystarczająco mocna? Normy definiują testy. Określają procedury weryfikacji twardości, nośności i odporności na zmęczenie. Tworzy to jasny, powtarzalny proces zapewniania jakości, gwarantujący, że każda część spełnia lub przekracza specyfikacje.
| Funkcja komponentu | Podejście standardowe | Podejście niestandardowe |
|---|---|---|
| Materiał | Zdefiniowany gatunek (np. ASTM A36) | Niejasny opis "stali" |
| Tolerancja | +/- 0,05 mm zgodnie z ASME Y14.5 | "Dopasuj" |
| Testowanie | Obowiązkowy test ciśnieniowy do 1,5x wartości znamionowej | Opcjonalne, niespójne kontrole |
Normy zapewniają jasne, możliwe do wyegzekwowania ramy. Zapewniają one zgodność materiałów, wymiarów i protokołów testowania w celu stworzenia wymiennych, bezpiecznych i wysokiej jakości części. Ma to fundamentalne znaczenie dla osiągnięcia praktycznej niezawodności w każdym projekcie.
Jakie są główne kategorie złączek według typu połączenia?
Wybór odpowiedniego złącza wykracza poza jego rozmiar. Kluczowa jest metoda połączenia. Zapewnia ona bezpieczeństwo i szczelność systemu. Różne typy pasują do różnych ciśnień i zastosowań.
Przyjrzyjmy się podstawowym metodom połączeń. Pozwoli to stworzyć przejrzystą mapę mentalną. Omówimy złączki gwintowane, spawane, zaciskowe i kołnierzowe. Każdy z nich ma wyjątkowe zalety.
Oto krótki przegląd na początek:
| Typ połączenia | Wspólne użytkowanie | Ciśnienie znamionowe |
|---|---|---|
| Gwintowane | Niskie ciśnienie | Niski do średniego |
| Spawane | Wysokie ciśnienie | Wysoki |
| Kompresja | Linie instrumentów | Różne |
| Kołnierz | Duże rury | Różne |
Ta tabela daje podstawowy obraz sytuacji. Zanurzmy się teraz głębiej.

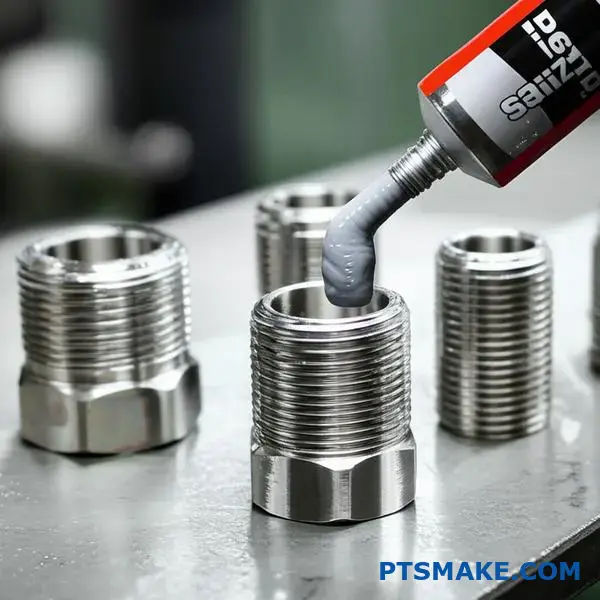

Złączki gwintowane: Podstawy
Połączenia gwintowane są powszechne w przypadku mniejszych rur. Wykorzystują one gwinty stożkowe, takie jak NPT lub gwinty równoległe, takie jak BSP. Są łatwe w montażu i demontażu. Dzięki temu doskonale nadają się do systemów niekrytycznych.
Mogą być one jednak podatne na przecieki. Często potrzebne są uszczelniacze. W przypadku złączek ze stali nierdzewnej należy uważać na żółknięcie4. Może to zniszczyć gwinty podczas montażu.

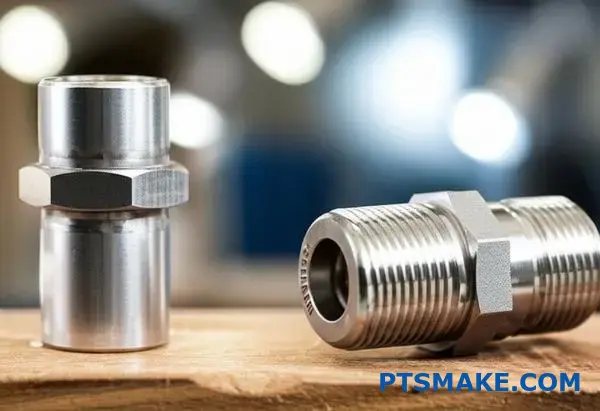

Złączki spawane: Trwałe rozwiązania
Spawanie tworzy trwałe, szczelne połączenie. Jest to idealne rozwiązanie dla systemów wysokociśnieniowych i wysokotemperaturowych. Istnieją dwa główne typy.
| Typ spoiny | Rozmiar rury | Wspólna siła |
|---|---|---|
| Spawanie gniazdowe | Mała średnica | Dobry |
| Spawanie doczołowe | Wszystkie rozmiary | Doskonały |
Spoina pachwinowa a spoina czołowa
Złączki do spawania kielichowego mają wgłębienie na rurę. Stosowana jest spoina pachwinowa. Jest to prostsze rozwiązanie, ale może powodować powstawanie szczelin. Złączki do spawania doczołowego są fazowane i spawane od końca do końca. Zapewnia to płynniejszy przepływ i większą wytrzymałość.
Złączki kołnierzowe i zaciskowe
Złączki kołnierzowe są przeznaczone do większych rur. Są one połączone śrubami z uszczelką. Ułatwia to konserwację. Złączki zaciskowe wykorzystują tuleję do mocowania rury. Są idealne do obszarów, w których spawanie nie jest możliwe.
Podsumowując, typy połączeń są bardzo zróżnicowane. Złączki gwintowane oferują wygodę, podczas gdy opcje spawane zapewniają trwałość i wytrzymałość. Złączki kołnierzowe i zaciskowe zaspokajają określone potrzeby w zakresie konserwacji i połączeń wolnych od ciepła. Wybór odpowiedniego typu ma kluczowe znaczenie dla wydajności i bezpieczeństwa systemu.

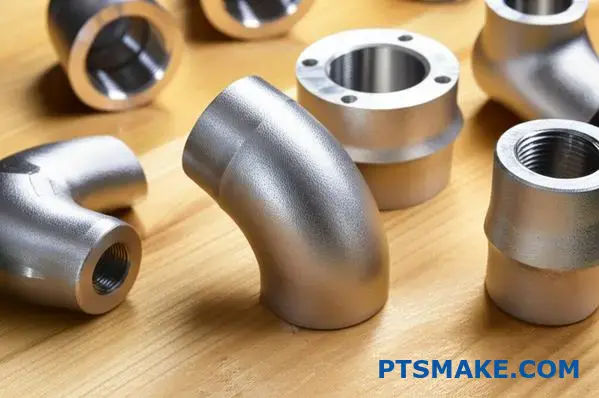

Jak klasyfikuje się okucia według ich funkcji w systemie?
Złączki są niezbędnymi łącznikami w każdym systemie rur. Najlepiej zrozumieć je poprzez ich zadanie. Każdy z nich ma określoną rolę.
Myślenie o funkcji upraszcza wszystko. Pomaga wybrać właściwą część do właściwego zadania. Takie podejście pozwala uniknąć kosztownych błędów. Możemy je podzielić na pięć głównych kategorii.
Podstawowe funkcje dopasowania
Oto prosty podział głównych grup funkcjonalnych dla armatury. Ta przejrzystość ma kluczowe znaczenie, zwłaszcza przy określaniu materiałów, takich jak trwałe okucia ze stali nierdzewnej.
| Funkcja | Typowe rodzaje mocowań |
|---|---|
| Zmień kierunek | Łokcie, zagięcia |
| Zmiana rozmiaru | Reduktory, tuleje |
| Przepływ gałęzi | Trójniki, krzyżyki |
| Podłącz rury | Sprzęgła, złącza |
| Stop Flow | Zaślepki, wtyczki |

Głębsze spojrzenie na grupy funkcjonalne
Każda grupa funkcjonalna zawiera złączki o różnych konstrukcjach. Warianty te są dostosowane do różnych ciśnień, materiałów i wymagań montażowych. Zrozumienie tych niuansów ma kluczowe znaczenie dla solidnego projektu systemu.
Złącza kierunkowe
Najpopularniejszym typem są kolanka. Zazwyczaj występują pod kątem 90° i 45°. Pozwala to na ostre zakręty lub stopniowe zmiany kierunku rurociągu. Kolanka uliczne mają jeden koniec żeński i jeden męski.
Okucia zmieniające rozmiar
Reduktory łączą rury o różnych średnicach. Reduktor koncentryczny ma kształt stożka i utrzymuje linię środkową rury. Reduktor mimośrodowy jest płaski z jednej strony, co jest przydatne do zapobiegania powstawaniu kieszeni powietrznych w przewodach cieczy.
Złączki rozgałęziające
Trójniki tworzą pojedyncze odgałęzienie 90° od głównej linii. Krzyżyki tworzą dwa odgałęzienia pod kątem 90°, tworząc kształt “+”. Wybór zależy od liczby odgałęzień potrzebnych z jednego punktu. Staranne planowanie ma wpływ na wydajność systemu i dynamika przepływu5.
Złączki przyłączeniowe i końcowe
Złącza łączą dwie identyczne rury. Złącza również łączą rury, ale są zaprojektowane tak, aby można je było łatwo zdemontować w celu konserwacji. W celu zatrzymania przepływu, zaślepki pasują do końca rury, podczas gdy korki pasują do otworu.
W PTSMAKE często obrabiamy niestandardowe złącza do konkretnych zastosowań, zapewniając, że funkcja idealnie pasuje do unikalnych wymagań systemowych naszego klienta.
Klasyfikacja złączek według funkcji upraszcza projektowanie systemu. Niezależnie od tego, czy chodzi o zmianę kierunku, rozmiaru czy połączenia rur, każda grupa służy odrębnemu celowi. Takie podejście zapewnia wybór właściwego komponentu, prowadząc do bardziej wydajnego i niezawodnego systemu.

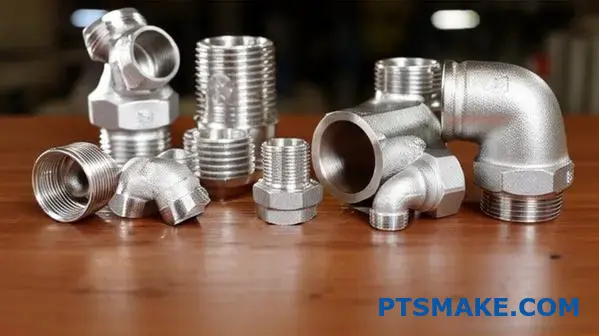

Jaki jest system klasyfikacji standardów złączy gwintowanych?
Nie wszystkie gwinty uszczelniają się w ten sam sposób. Jest to krytyczny punkt w projektowaniu inżynieryjnym. Główna różnica dotyczy gwintów stożkowych i równoległych.
Gwinty stożkowe, takie jak NPT, uszczelniają się wzdłuż boków gwintu. Gwinty klinują się, tworząc uszczelnienie. Gwinty równoległe, takie jak BSPP, wymagają oddzielnej uszczelki lub O-ringu.
Ta fundamentalna różnica wpływa na sposób doboru i montażu osprzętu.
| Typ wątku | Metoda uszczelniania |
|---|---|
| Stożkowy (NPT) | Boki gwintu (działanie klinujące) |
| Równoległy (BSPP) | Uszczelka lub O-Ring |
Zrozumienie tego jest pierwszym krokiem do zapobiegania wyciekom. Zapewnia to długoterminową integralność systemu.

Gwinty stożkowe: Standard NPT
National Pipe Taper (NPT) to amerykański standard. Jego gwinty są stożkowe, co oznacza, że średnica zmienia się wzdłuż długości. Po dokręceniu gwint zewnętrzny i wewnętrzny ściskają się nawzajem.
Tworzy to mocne połączenie mechaniczne. Jednak spiralna ścieżka przecieku wzdłuż grzbietów gwintów wymaga uszczelniacza. Taśma teflonowa lub uszczelniacz do rur wypełniają te małe szczeliny, aby zapewnić szczelność połączenia. Ta metoda tworzy mocne dopasowanie interferencyjne6 między gwintami.
Gwinty równoległe: Standard BSPP
Gwinty BSPP (British Standard Pipe Parallel) są gwintami prostymi. Ich uszczelnienie nie opiera się na interferencji gwintów. Uszczelnienie następuje po ściśnięciu uszczelki, podkładki lub O-ringu.
Kompresja ta zachodzi zazwyczaj pomiędzy kołnierzem złącza męskiego a powierzchnią złącza żeńskiego. Taka konstrukcja doskonale sprawdza się w systemach wymagających częstego demontażu i ponownego montażu bez uszkodzenia gwintów. W PTSMAKE często zalecamy BSPP do takich zastosowań.
Problem niezgodności
Mieszanie różnych standardów gwintów jest częstym źródłem awarii. Złącze męskie NPT częściowo wkręci się w złącze żeńskie BSPP, ale nigdy nie zostanie prawidłowo uszczelnione. Skok, kąt i średnica są różne. To niedopasowanie tworzy ścieżki wycieku, których nie naprawi żadna ilość szczeliwa. Jest to szczególnie ważne w przypadku systemów wysokociśnieniowych wykorzystujących trwałe materiały, takie jak złączki ze stali nierdzewnej.
| Cecha | NPT (stożkowy) | BSPP (równoległy) |
|---|---|---|
| Forma wątku | Stożkowy | Równoległy |
| Punkt uszczelniający | Boki gwintu | Uszczelka/O-ring |
| Uszczelniacz | Wymagane | Nie w wątkach |
| Możliwość ponownego użycia | Ograniczony | Wysoki |
Gwinty stożkowe, takie jak NPT, uszczelniają się poprzez zaklinowanie, co wymaga użycia szczeliwa. Gwinty równoległe, takie jak BSPP, wykorzystują do uszczelnienia oddzielną uszczelkę. Ich zasadniczo różne konstrukcje sprawiają, że są one niekompatybilne, a próba ich zmieszania zawsze spowoduje wycieki i potencjalną awarię systemu.

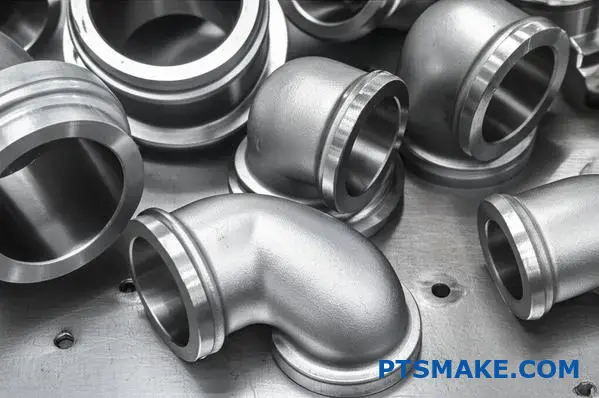

W jaki sposób klasy ciśnienia tworzą system kutych złączek?
Klasy ciśnienia dla złączek kutych to prosty system. Określają one, jak duże ciśnienie może bezpiecznie wytrzymać złączka. Pomyśl o nich jak o prostych ocenach: 2000, 3000 i 6000 psi.
Wyższa liczba oznacza wyższe ciśnienie znamionowe. Wartość ta odnosi się bezpośrednio do grubości ścianki złączki. Oprawa klasy 6000 będzie znacznie grubsza i bardziej wytrzymała niż oprawa klasy 2000.
Kluczowe klasy ciśnienia
Najczęściej spotykanymi klasami są 2000, 3000 i 6000. Każda z nich jest przeznaczona do różnych poziomów usług.
| Klasa ciśnienia | Typowe zastosowanie | Grubość ścianki |
|---|---|---|
| 2000 | Niskie ciśnienie | Standard |
| 3000 | Średnie ciśnienie | Cięższe (Sch 80/XH) |
| 6000 | Wysokie ciśnienie | Bardzo ciężki (Sch 160) |
System ten zapewnia wybór odpowiedniej części do danego zadania, zapobiegając awariom.

System klas ciśnieniowych, regulowany przez normy takie jak ASME B16.11, zapewnia niezawodne ramy. Nie chodzi tylko o umieszczenie numeru na części. Klasyfikacja jest wynikiem starannych obliczeń inżynieryjnych.
Obliczenia te uwzględniają właściwości materiału i wymiary złączki. W przypadku wielu popularnych materiałów, numer klasy bezpośrednio odpowiada maksymalnemu ciśnieniu roboczemu w funtach na cal kwadratowy (psi).
Wpływ materiału i projektu
Jednak sam materiał jest czynnikiem krytycznym. Na przykład, wysokiej jakości złączki ze stali nierdzewnej mogą oferować lepszą wydajność nawet w tej samej klasie w porównaniu do standardowych części ze stali węglowej. Materiał granica plastyczności7 jest kluczową zmienną w tych obliczeniach.
W poprzednich projektach w PTSMAKE widzieliśmy, jak wybór materiału wpływa na wydajność pod presją. Mocniejszy stop pozwala na konstrukcję, która może wytrzymać większe naprężenia, zapewniając długoterminową niezawodność.
Klasa dyktuje również inne wymiary, nie tylko grubość ścianki.
Zmiany wymiarów w zależności od klasy (przykład: kolanko 1" 90°)
| Klasa ciśnienia | W przybliżeniu od środka do końca | Przybliżona waga |
|---|---|---|
| 3000 | 1,12 cala | 0,5 funta |
| 6000 | 1,38 cala | 1,1 kg |
Jak widać, wyższa klasa oznacza fizycznie większą i cięższą złączkę. Jest to konieczne, aby bezpiecznie utrzymać wyższe ciśnienie. Jest to system zbudowany na sprawdzonych zasadach inżynieryjnych.
Klasy ciśnienia, takie jak 2000, 3000 i 6000, zapewniają jasny przewodnik po wytrzymałości złączki. Ocena ta bezpośrednio odzwierciedla grubość ścianki i integralność materiału, zapewniając wybór odpowiedniego komponentu do bezpiecznych operacji wysokociśnieniowych.

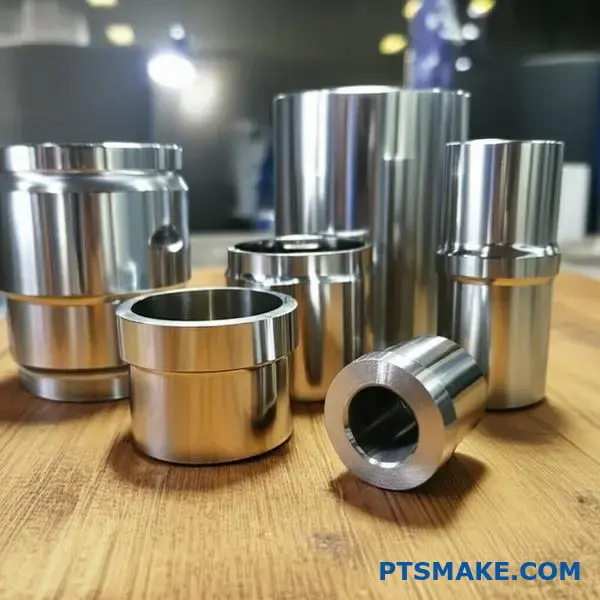

W jaki sposób wykończenie powierzchni (wartość Ra) klasyfikuje złączkę?
Wykończenie powierzchni, zdefiniowane przez wartość Ra, jest krytyczną specyfikacją. Nie chodzi tylko o to, jak błyszcząca jest dana część. Określa ono przydatność danego elementu do określonego zadania.
Wyższa wartość Ra oznacza bardziej szorstką powierzchnię. Niższa wartość Ra oznacza gładszą, bardziej wypolerowaną powierzchnię.
Spektrum wartości Ra
Spektrum to pomaga sklasyfikować osprzęt dla różnych branż. Każdy poziom ma określony cel i związany z nim koszt.
W wielu zastosowaniach, zwłaszcza w przypadku złączek ze stali nierdzewnej, kluczowe znaczenie ma odpowiednie wykończenie.
| Wartość Ra (µin) | Typ wykończenia | Typowe zastosowania |
|---|---|---|
| > 63 Ra | Mill Finish | Ogólne przemysłowe, strukturalne |
| 32-63 Ra | Obróbka standardowa | Niekrytyczne systemy hydrauliczne |
| 16-32 Ra | Polerowany | Przetwórstwo spożywcze, nabiał |
| < 15 Ra | Fine Polish | Farmaceutyka, biotechnologia, półprzewodniki |
Klasyfikacja ta gwarantuje, że złącza spełniają branżowe standardy bezpieczeństwa i wydajności.

Dlaczego Ra ma znaczenie poza wyglądem
Funkcjonalność oprawy jest bezpośrednio związana z wykończeniem jej powierzchni. Chropowata powierzchnia ma mikroskopijne szczyty i doliny. Mogą one zatrzymywać cząsteczki, być siedliskiem bakterii lub tworzyć ścieżki przecieków w uszczelkach.
Na przykład w przemyśle farmaceutycznym gładka powierzchnia nie podlega negocjacjom. Zapobiega ona zanieczyszczeniom i zapewnia czystość produktu. Jest to kwestia bezpieczeństwa publicznego.
Dopasowanie wykończenia do funkcji
W naszych projektach w PTSMAKE prowadzimy klientów w tym zakresie. Armatura przemysłowa dla zakładu chemicznego nie potrzebuje lustrzanego połysku. Jej głównym zadaniem jest odporność na korozję, którą w ekonomiczny sposób zapewnia standardowe wykończenie maszynowe.
Złączka do bioreaktora wymaga jednak wyjątkowo niskiej wartości Ra. Dodatkowe etapy polerowania zwiększają koszty, ale są niezbędne dla wydajności. Zrozumienie średnia arytmetyczna chropowatość8 pomaga w dokonywaniu precyzyjnych wyborów inżynieryjnych.
| Przemysł | Kluczowe wymagania | Typowy zakres Ra (µin) |
|---|---|---|
| Ogólne przemysłowe | Trwałość, odporność na korozję | 32 - 125 Ra |
| Żywność i napoje | Łatwość czyszczenia, odporność na korozję | 16 - 32 Ra |
| Farmaceutyczny | Sterylność, brak zanieczyszczeń | < 15 Ra |
Wybór niewłaściwego wykończenia może prowadzić do awarii lub zanieczyszczenia systemu. Jest to krytyczna decyzja projektowa.
Chropowatość powierzchni lub wartość Ra jest klasyfikacją funkcjonalną. Waha się od standardowych wykończeń przemysłowych do wysoce wypolerowanych klas sanitarnych. Ta specyfikacja ma bezpośredni wpływ na wydajność, bezpieczeństwo i przydatność armatury do zamierzonego zastosowania, od zapobiegania wyciekom po zapewnienie sterylności.
Jak wybrać odpowiednie złącze dla określonego płynu?
Wybór odpowiedniego dopasowania może wydawać się skomplikowany. Ja dzielę to na prosty, trzyetapowy proces. Ta metoda eliminuje zgadywanie i zapewnia integralność systemu.
Najpierw należy sprawdzić kompatybilność materiałów. Następnie należy określić zapotrzebowanie na ciśnienie i temperaturę. Na koniec należy wybrać odpowiedni typ połączenia.
Postępowanie zgodnie z tymi krokami metodycznie zapobiega kosztownym awariom. Dzięki temu system jest bezpieczny, niezawodny i wydajny. To podstawa inteligentnego projektowania inżynieryjnego.
Ramy decyzyjne krok po kroku
| Krok | Działanie | Kluczowe aspekty |
|---|---|---|
| 1 | Kompatybilność materiałowa | Rodzaj płynu, korozja, zanieczyszczenie |
| 2 | Wymagania systemowe | Maksymalne zakresy ciśnienia i temperatury |
| 3 | Typ połączenia | Zastosowanie, łatwość montażu, szczelność |

Podział procesu selekcji
Systematyczne podejście ma kluczowe znaczenie. Każdy krok opiera się na poprzednim, prowadząc do optymalnego wyboru dla danej aplikacji. Przyjrzyjmy się bliżej tym krytycznym punktom decyzyjnym.
Krok 1: Najpierw kompatybilność materiałowa
Płyn dyktuje materiał. Należy zapobiegać korozji, zanieczyszczeniom i degradacji materiału. Na przykład agresywne chemikalia często wymagają solidnych opcji, takich jak złączki ze stali nierdzewnej.
Widzieliśmy projekty, w których niekompatybilna złączka z tworzywa sztucznego zawiodła pod wpływem chemikaliów. Systemy wodne mogą wykorzystywać mosiądz lub plastik. Jednak zastosowania o wysokiej czystości wymagają materiałów obojętnych. Zawsze należy zapoznać się z tabelą kompatybilności chemicznej. Obejmuje to sprawdzenie Kompatybilność elastomerowa9 dla wszystkich uszczelek w systemie.

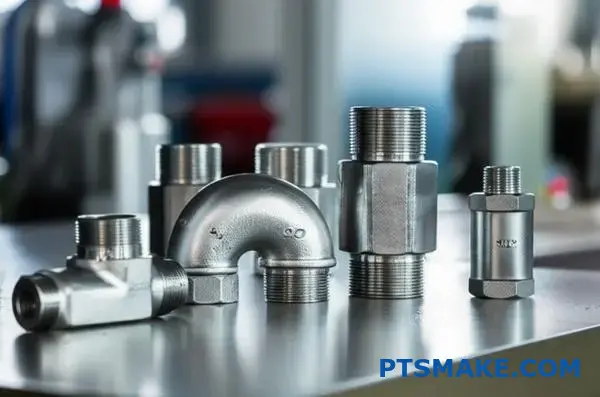

Krok 2: Zdefiniowanie ciśnienia i temperatury

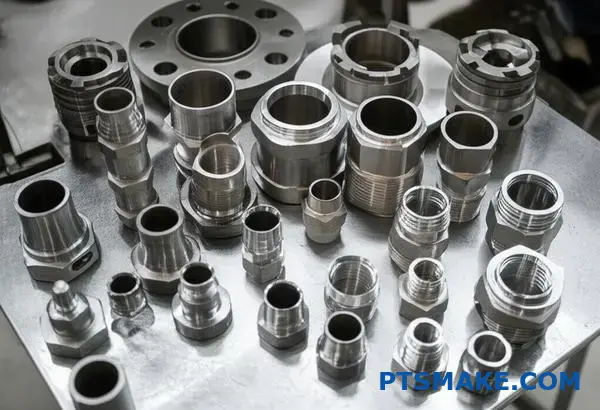

Warunki pracy systemu nie podlegają negocjacjom. Przekroczenie ciśnienia lub temperatury znamionowej złączki prowadzi do nieszczelności lub katastrofalnej awarii.
Producenci zapewniają jasne specyfikacje dla swoich produktów. Na przykład standardowa mosiężna złączka ma inne ograniczenia niż stalowa złączka wysokociśnieniowa.
| Materiał montażowy | Typowe ciśnienie maksymalne | Zakres temperatur |
|---|---|---|
| Tworzywo sztuczne PVC | 150 PSI | 32°F do 140°F |
| Mosiądz | 1200 PSI | -65°F do 250°F |
| Stal nierdzewna | 10 000+ PSI | -425°F do 1200°F |

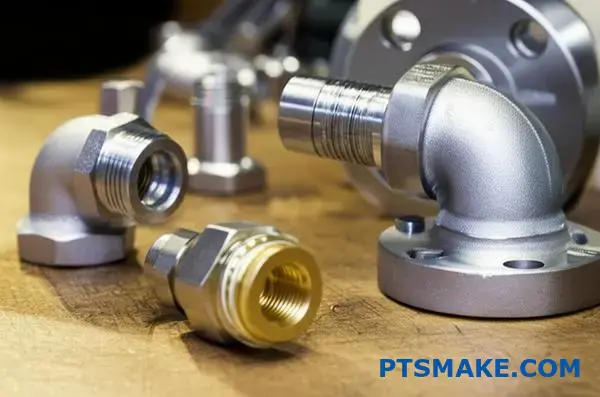

Krok 3: Wybierz typ połączenia
Na koniec należy wybrać styl połączenia. Złączki gwintowane są powszechne, ale mogą wymagać szczeliwa. Złączki zaciskowe oferują doskonałe uszczelnienia bez specjalnych narzędzi. Złączki spawane zapewniają trwałe, szczelne połączenia w krytycznych zastosowaniach. Wybór zależy od potrzeb konserwacyjnych i wymagań montażowych.
Ten trzystopniowy proces - materiał, warunki i połączenie - zapewnia niezawodne ramy. Upraszcza podejmowanie złożonych decyzji, zapewniając, że system transportu płynów jest zbudowany z myślą o bezpieczeństwie, trwałości i wydajności, zapobiegając kosztownym błędom, zanim się pojawią.

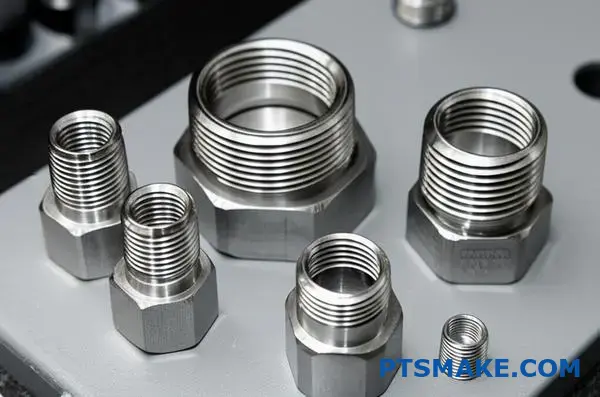

Jak prawidłowo zamontować gwintowane złącze NPT?
Prawidłowy montaż gwintowanego złącza NPT ma kluczowe znaczenie. Zapewnia ono szczelność przez cały okres eksploatacji systemu. Nieudane połączenie może spowodować znaczne przestoje i kwestie bezpieczeństwa.
Proces jest prosty, ale wymaga dbałości o szczegóły.
Podstawowe kroki instalacji
Sukces polega na zastosowaniu prostej, trzyczęściowej metody. Ma to zastosowanie niezależnie od tego, czy pracujesz z mosiężnymi, czy trwałymi złączkami ze stali nierdzewnej.
| Krok | Działanie | Cel |
|---|---|---|
| 1 | Czystość | Usuwanie zanieczyszczeń |
| 2 | Pieczęć | Nałożyć uszczelniacz/taśmę |
| 3 | Dokręcanie | Uzyskanie uszczelnienia mechanicznego |
Każdy krok opiera się na poprzednim. Pominięcie jednego z nich naraża na szwank całe połączenie.

Głębsze spojrzenie na technikę instalacji
Prawidłowa instalacja wykracza poza zwykłe skręcenie dwóch części. Chodzi o stworzenie idealnego, długotrwałego uszczelnienia. W projektach PTSMAKE widzimy, jak drobne szczegóły wpływają na ogólną niezawodność systemu.
Krytyczny pierwszy krok: Czyszczenie
Zawsze zaczynaj od czystych gwintów zewnętrznych i wewnętrznych. Użyj szczotki drucianej i środka odtłuszczającego. Wszelkie zanieczyszczenia, olej lub stary uszczelniacz mogą stworzyć drogę dla wycieków lub uniemożliwić prawidłowe połączenie. Ten prosty krok jest pierwszą linią obrony przed awarią.
Prawidłowe nakładanie uszczelniacza
Wybór uszczelniacza ma znaczenie. Powszechnie stosowane są taśma PTFE i lepik do rur. W przypadku taśmy należy owinąć ją 2-3 razy w kierunku gwintów (zgodnie z ruchem wskazówek zegara). Co ważne, należy pozostawić pierwszy lub dwa gwinty puste. Zapobiega to zerwaniu szczeliwa i zanieczyszczeniu systemu.
Jest to szczególnie istotne w przypadku wrażliwych układów hydraulicznych lub pneumatycznych. Małe cząstki mogą spowodować poważne uszkodzenie podzespołów. Niewłaściwe uszczelnienie może również prowadzić do żółknięcie10, szczególnie w przypadku złączek ze stali nierdzewnej.
Sztuka dokręcania
Dokręć złączkę, aż będzie "ręcznie dokręcona". Następnie użyj klucza, aby wykonać dodatkowy jeden do dwóch obrotów. Celem jest utworzenie uszczelnienia poprzez odkształcenie gwintów, a nie ich zerwanie.
| Stan | Ryzyko | Konsekwencje |
|---|---|---|
| Zbyt mocne dokręcenie | Pęknięcia naprężeniowe | Katastrofalna awaria, wycieki |
| Niedokładne dokręcenie | Słabe uszczelnienie | Uporczywe, powolne wycieki |
Doświadczenie pozwala to wyczuć. Opór powinien stale rosnąć. Jeśli nagle stanie się bardzo twardy, zatrzymaj się. Może to być gwintowanie krzyżowe lub uderzenie w koniec stożka.
Czysta, prawidłowo uszczelniona i odpowiednio dokręcona złączka NPT ma zasadnicze znaczenie dla integralności systemu. Nadmierne dokręcanie jest częstym błędem, który może spowodować pęknięcie złączki, prowadząc do wycieków i kosztownych napraw. Zawsze należy przedkładać prawidłową technikę nad brutalną siłę.
Jak wybrać między spawaniem a połączeniami gwintowanymi?
Dokonanie właściwego wyboru sprowadza się do jasnych ram. Często używam matrycy decyzyjnej do prowadzenia klientów. Upraszcza ona dokonywanie złożonych wyborów.
Narzędzie to pomaga rozważyć najbardziej krytyczne czynniki dla danego projektu. Zacznijmy od podstaw.
Kluczowe pytania wstępne
Pomyśl o trwałości i konserwacji. Czy połączenie ma trwać wiecznie, czy też będziesz potrzebować dostępu do niego później? Jest to pierwszy podział na ścieżce decyzyjnej.
| Cecha | Spawanie | Połączenia gwintowane |
|---|---|---|
| Trwałość | Na stałe | Niestały |
| Konserwacja | Trudne | Łatwy |
Ta prosta tabela wyjaśnia już podstawowy kompromis między tymi dwiema metodami.

Rozszerzanie matrycy decyzyjnej
Aby podjąć naprawdę świadomą decyzję, potrzebujemy więcej szczegółów. Czynniki takie jak ciśnienie, wibracje i koszty odgrywają ogromną rolę. W poprzednich projektach w PTSMAKE widzieliśmy, że proste wybory mają znaczący długoterminowy wpływ.
Spawanie tworzy pojedynczy, ciągły kawałek metalu. Skutkuje to mocnym, szczelnym połączeniem, idealnym do systemów wysokociśnieniowych. Zasadniczo tworzy to hermetyczne uszczelnienie11 która nie ma sobie równych pod względem uczciwości.
Połączenia gwintowane oferują jednak niezrównaną elastyczność. Są one idealne dla systemów, które wymagają regularnej konserwacji, kontroli lub przyszłych modyfikacji. Jest to szczególnie prawdziwe w przypadku wielu typowych zastosowań obejmujących złączki ze stali nierdzewnej.
Szczegółowe porównanie
Oto bardziej kompleksowa matryca, której używamy do oceny najlepszego podejścia. Pomaga ona zrównoważyć początkowy wysiłek z długoterminowymi potrzebami.
| Kryteria | Spawanie | Połączenia gwintowane |
|---|---|---|
| Ciśnienie znamionowe | Bardzo wysoka | Niski do średniego |
| Integralność wycieków | Doskonały | Dobry (często potrzebne są uszczelniacze) |
| Odporność na wibracje | Doskonały | Słaba (z czasem może się poluzować) |
| Demontaż | Destrukcyjny | Nieniszczący |
| Wymagane umiejętności | Wysoki (certyfikowany spawacz) | Umiarkowany |
| Koszt początkowy | Wyższe (robocizna/sprzęt) | Niższe (części/praca) |
Ten rozszerzony widok zapewnia przejrzystość potrzebną do podejmowania złożonych decyzji inżynieryjnych.
Wybór między spawaniem a połączeniami gwintowanymi wymaga jasnej matrycy decyzyjnej. Spawanie jest idealne do trwałych uszczelnień o wysokiej integralności w systemach wysokociśnieniowych. Połączenia gwintowane oferują kluczową elastyczność i łatwość konserwacji systemów, które mogą wymagać demontażu w przyszłości.
Jak zapobiegać zacieraniu (spawaniu na zimno) w złączach gwintowanych?
Zacieranie lub spawanie na zimno to frustrujący problem. Dzieje się tak, gdy gwinty zacierają się pod ciśnieniem, często niszcząc części. Jest to szczególnie powszechne w przypadku materiałów takich jak złączki ze stali nierdzewnej. Zapobieganie temu zjawisku jest kluczowe.
Używaj odpowiedniego smaru
Pierwszą obroną jest wysokiej jakości smar przeciwzatarciowy. Tworzy on krytyczną barierę między współpracującymi gwintami.
| Typ smaru | Najlepszy przypadek użycia |
|---|---|
| Na bazie niklu | Wysokie temperatury |
| Na bazie miedzi | Przeznaczenie ogólne |
| Na bazie molibdenu | Wysokie ciśnienie |
Powolne dokręcanie
Pośpieszny montaż generuje ciepło w wyniku tarcia. Ciepło to zwiększa ryzyko zatarcia. Powolne, przemyślane dokręcanie jest zawsze bezpieczniejsze.
Upewnij się, że gwinty są czyste
Nigdy nie montuj części z uszkodzonymi lub zabrudzonymi gwintami. Zadziory, nacięcia lub zanieczyszczenia tworzą punkty wysokiego ciśnienia, w których może dojść do zatarcia.

Przejdźmy do szczegółów zapobiegania zacieraniu. Podstawową kwestią jest forma zużycie kleju12. Pod wpływem wysokiego nacisku mikroskopijne punkty na powierzchni gwintu mogą się ścinać i spawać ze sobą. Działanie to powoduje zerwanie materiału, powodując zatarcie gwintu.
Mechanizm działania systemu Anti-Seize
Środek przeciwzatarciowy nie tylko smaruje. Jest to mieszanka stałych substancji smarujących i smaru. Te substancje stałe wypełniają mikroskopijne szczeliny na powierzchniach gwintów. To fizycznie oddziela metalowe części, zapobiegając kontaktowi o wysokim tarciu, który prowadzi do spawania. W naszych projektach w PTSMAKE, wybór odpowiedniej mieszanki jest standardową częścią naszego protokołu montażowego.
Wybór odpowiedniego związku
Wybór środka smarnego ma kluczowe znaczenie dla długoterminowej wydajności.
| Baza smaru | Maksymalna temperatura | Ważna uwaga |
|---|---|---|
| Nikiel | Do 2400°F (1315°C) | Idealny do złączek ze stali nierdzewnej |
| Miedź | Do 1800°F (980°C) | Może powodować problemy ze stalą nierdzewną |
| Molibden | Do 750°F (400°C) | Doskonały do pracy pod ekstremalnym ciśnieniem |
Dlaczego prędkość ma znaczenie
Podczas dokręcania łącznika powstaje tarcie, a tarcie wytwarza ciepło. Jeśli zostanie to zrobione zbyt szybko, ciepło to nie może się rozproszyć. Zlokalizowany skok temperatury zmiękcza metal w punktach styku, zwiększając prawdopodobieństwo jego zatarcia. Zwolnienie tempa jest prostym, ale skutecznym rozwiązaniem.
Kontrola gwintów przed montażem
Przed montażem należy zawsze sprawdzić gwinty wzrokowo i dotykowo. Niewielki zadzior lub odłamek może zainicjować cały proces zacierania. Czysty gwint to niezawodny gwint.
Aby zapobiec zatarciu, zawsze używaj smaru antyadhezyjnego odpowiedniego dla danego materiału. Dokręcaj powoli, aby uniknąć gromadzenia się ciepła, a przed rozpoczęciem montażu dokładnie sprawdź gwinty pod kątem uszkodzeń lub zanieczyszczeń. Te proste kroki są kluczowe dla osiągnięcia sukcesu.

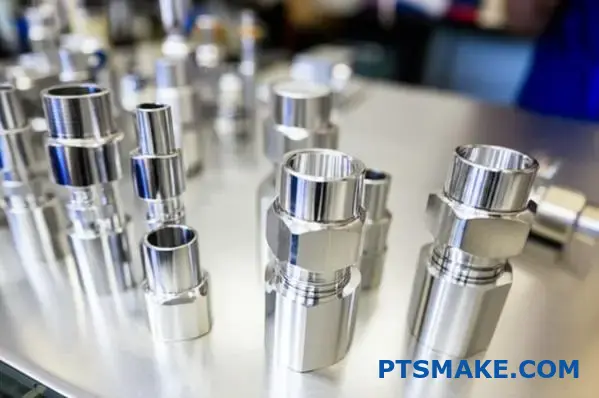

Jak przeprowadzić prosty test ciśnieniowy systemu?
Przeprowadzanie próby ciśnieniowej to systematyczny proces. Potwierdza on integralność systemu. Dzielimy go na cztery podstawowe kroki. Każdy krok ma kluczowe znaczenie dla bezpieczeństwa i dokładności.
Wykonanie tych kroków gwarantuje brak wycieków. Potwierdza również, że komponenty, w tym wszelkie złączki ze stali nierdzewnej, może poradzić sobie ze stresem operacyjnym.
Cztery podstawowe kroki
Po pierwsze, należy całkowicie odizolować system. Zapobiegnie to przypadkowemu zwiększeniu ciśnienia w innych obszarach. Następnie napełnij go wybranym medium. Może to być woda do testu hydrostatycznego lub powietrze do testu pneumatycznego.
Następnie powoli przykłada się ciśnienie. Na koniec utrzymujesz ciśnienie i dokładnie sprawdzasz, czy nie ma żadnych oznak nieszczelności lub uszkodzenia materiału.
| Krok | Działanie | Cel |
|---|---|---|
| 1 | Izolować | Ograniczenie ciśnienia do obszaru testowego |
| 2 | Wypełnienie | Wprowadzenie nośnika testowego |
| 3 | Ciśnienie | Kontrolowane obciążenie systemu |
| 4 | Przytrzymaj i sprawdź | Sprawdzenie szczelności i integralności strukturalnej |

Test hydrostatyczny a test pneumatyczny
Wybór pomiędzy testem wodnym (hydrostatycznym) a powietrznym/gazowym (pneumatycznym) ma kluczowe znaczenie. Testy hydrostatyczne są generalnie bezpieczniejsze. Woda jest prawie nieściśliwa, więc awaria powoduje wyciek, a nie eksplozję.
Testy pneumatyczne wykorzystują sprężony gaz. Przechowuje on znaczną ilość energii. Awaria może być katastrofalna w skutkach. Zalecamy je tylko wtedy, gdy system nie toleruje wody.
Określanie ciśnienia testowego
Powszechną zasadą jest zwiększenie ciśnienia w układzie do 1,5-krotności jego pojemności. Maksymalne dopuszczalne ciśnienie robocze13. Ciśnienie to należy osiągać stopniowo. Nagły skok ciśnienia może spowodować przedwczesną awarię. W celu zapewnienia dokładności należy zawsze używać skalibrowanego manometru.
Faza inspekcji
Po osiągnięciu ciśnienia testowego rozpoczyna się okres utrzymywania. Może on trwać od kilku minut do kilku godzin, w zależności od stosowanej normy. W tym czasie należy obserwować spadki ciśnienia na manometrze. Należy również sprawdzić wzrokowo wszystkie złącza, spoiny i połączenia pod kątem wycieków. Podczas testowania powietrzem, roztwór mydła pomaga ujawnić małe nieszczelności poprzez tworzenie bąbelków.
| Typ testu | Średni | Profil bezpieczeństwa | Typowy przypadek użycia |
|---|---|---|---|
| Hydrostatyczny | Woda | Wysoki (bezpieczniejszy) | Kotły, rurociągi |
| Pneumatyczny | Powietrze / Gaz | Niższe (wyższe ryzyko) | Systemy, w których woda jest zabroniona |
Przeprowadzenie próby ciśnieniowej obejmuje cztery kluczowe etapy: izolację, napełnianie, zwiększanie ciśnienia i kontrolę. Zrozumienie średniego i docelowego ciśnienia ma kluczowe znaczenie dla bezpiecznego i skutecznego testu, weryfikującego integralność systemu i jego komponentów.

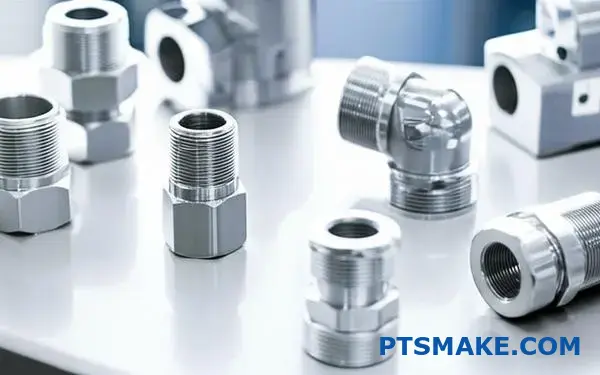

Jak wybrać złączki do zastosowań kriogenicznych?
Rozważmy trudny scenariusz. Potrzebne są złączki do systemu ciekłego azotu. Temperatura spadnie do -196°C (-321°F).
Jest to krytyczny punkt decyzyjny. W takich temperaturach wiele popularnych metali staje się kruchych jak szkło. Mogą pęknąć pod wpływem naprężeń.
W takich zastosowaniach najlepszym wyborem są austenityczne stale nierdzewne. Gatunki takie jak 304 i 316 są doskonałe. Zachowują one swoją wytrzymałość i, co najważniejsze, plastyczność. Zapobiega to katastrofalnym awariom w ekstremalnie niskich temperaturach. Wybór właściwego złączki ze stali nierdzewnej nie podlega negocjacjom ze względów bezpieczeństwa.
Zachowanie materiału w temperaturach kriogenicznych
| Rodzaj materiału | Zachowanie w niskich temperaturach | Zalecany do Cryo |
|---|---|---|
| Austenityczna stal nierdzewna | Pozostaje ciągliwy | Tak |
| Stal węglowa | Staje się kruchy | Nie |
| Stopy aluminium | Pozostaje ciągliwy | Tak |
| Większość tworzyw sztucznych | Stają się kruche | Nie |

Dlaczego stale austenityczne są lepsze
Sekret tkwi w mikrostrukturze materiału. Austenityczne stale nierdzewne mają strukturę krystaliczną FCC (face-centered cubic). Struktura ta jest z natury stabilna w niskich temperaturach. Nie posiada ona temperatura przejścia od ciągliwej do kruchej14.
Oznacza to, że nie stanie się nagle kruchy, gdy stanie się zimniejszy. Zachowuje swoją wytrzymałość, czyli zdolność do pochłaniania energii i odkształcania się bez pękania.
Z kolei materiały takie jak stal węglowa mają strukturę sześcienną skoncentrowaną na ciele (BCC). Materiały te przechodzą od plastyczności do kruchości wraz ze spadkiem temperatury. Używanie ich w systemach kriogenicznych stanowi poważne zagrożenie dla bezpieczeństwa.
W PTSMAKE prowadzimy klientów przez te podstawy materiałoznawstwa. Zapewniamy, że wybrany materiał idealnie pasuje do wymagań aplikacji. Wybór złączek ze stali nierdzewnej 304 lub 316 to nie tylko preferencja; to wymóg oparty na fizyce.
Porównanie: Stal nierdzewna 316 vs. stal węglowa
| Własność | Stal nierdzewna 316 | Stal węglowa |
|---|---|---|
| Plastyczność kriogeniczna | Doskonały | Słaby (Kruchy) |
| Odporność na korozję | Doskonały | Słaby |
| Struktura krystaliczna | FCC (stabilny) | BCC (Transitions) |
| Ryzyko związane z bezpieczeństwem | Niski | Wysoki |
Ten staranny proces selekcji zapobiega awariom systemu i zapewnia długoterminową niezawodność w zastosowaniach kriogenicznych. Jest to podstawowa część naszej informacji zwrotnej dotyczącej projektowania na potrzeby produkcji.
Wybór austenitycznych stali nierdzewnych, takich jak 304/316, ma kluczowe znaczenie dla bezpieczeństwa kriogenicznego. Ich unikalna struktura krystaliczna zapobiega ich kruchości w ekstremalnie niskich temperaturach, zapewniając integralność i niezawodność armatury i całego systemu.
Odkryj precyzyjne złącza ze stali nierdzewnej z PTSMAKE już dziś
Gotowy do rozwiązania najtrudniejszych wyzwań związanych z armaturą ze stali nierdzewnej? Zaufaj PTSMAKE w zakresie niestandardowych, wysokiej jakości rozwiązań - popartych dziesięcioleciami doświadczenia CNC. Wyślij nam swoje zapytanie teraz, aby uzyskać szybką wycenę i przekonać się, dlaczego wiodący innowatorzy polegają na PTSMAKE w zakresie precyzji i niezawodności, od prototypu do produkcji!
Dowiedz się więcej o tym kluczowym teście jakości weryfikującym integralność komponentów zawierających ciśnienie. ↩
Dowiedz się, jak wewnętrzne ułożenie kryształów metalu wpływa na wytrzymałość komponentów i odporność na zmęczenie materiału. ↩
Zrozumienie krytycznych cech na poziomie mikro, które definiują wydajność i trwałość materiału. ↩
Dowiedz się więcej o tym, co powoduje zacieranie i jak mu zapobiegać w połączeniach ze stali nierdzewnej. ↩
Odkryj, jak zmienia się zachowanie płynów i ciśnienie w złożonych systemach rurowych. ↩
Dowiedz się, w jaki sposób ta kluczowa zasada inżynieryjna tworzy bezpieczne, szczelne połączenia w zespołach mechanicznych. ↩
Poznaj kluczową właściwość materiału, która decyduje o tym, jak oprawa jest odporna na trwałe odkształcenia pod wpływem naprężeń. ↩
Zapoznaj się z technicznym podziałem sposobu obliczania tego krytycznego pomiaru powierzchni. ↩
Dowiedz się, jak materiały uszczelniające reagują z różnymi płynami, aby zapobiec kosztownym wyciekom i awariom systemu. ↩
Zrozumienie tego powszechnego trybu awarii w gwintowanych elementach złącznych pozwala uniknąć kosztownych uszkodzeń. ↩
Poznaj techniczne standardy tworzenia prawdziwie hermetycznego i szczelnego uszczelnienia. ↩
Dowiedz się więcej o tym, jak metalowe powierzchnie mogą łączyć się ze sobą pod wpływem nacisku i ruchu. ↩
Dowiedz się, jak określana jest ta krytyczna wartość ciśnienia i dlaczego ma ona kluczowe znaczenie dla bezpieczeństwa systemu. ↩
Kliknij, aby zrozumieć, dlaczego ta temperatura jest najbardziej krytycznym czynnikiem powodującym awarię materiału w niskich temperaturach. ↩
