الدليل النهائي لتخفيض التروس: 16 فكرة أساسية

يمكن أن يؤدي تصميم نظام علبة التروس الذي يوفر مضاعفة دقيقة لعزم الدوران مع الحفاظ على الكفاءة إلى نجاح أو فشل نظامك الميكانيكي بالكامل. تؤدي عملية حسابية واحدة خاطئة أو سوء اختيار المكونات إلى أعطال مبكرة واستهلاك مفرط للطاقة ووقت تعطل مكلف يعطل جدول الإنتاج لديك.

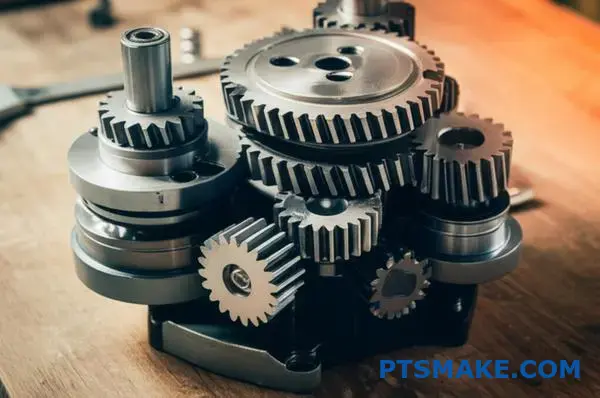

تروس الاختزال عبارة عن أجهزة ميكانيكية تقلل من سرعة الدوران مع زيادة مخرجات عزم الدوران بشكل متناسب من خلال مضاعفة نسبة التروس. وهي تعمل على المبدأ الأساسي لمقايضة السرعة بعزم الدوران، باتباع مبدأ حفظ الطاقة مع خسائر الكفاءة الناتجة عن الاحتكاك والتفاعلات الميكانيكية.

لقد عملت مع مهندسين يعانون من مشكلة اختيار علبة التروس يوميًا في PTSMAKE. يغطي هذا الدليل 16 فكرة أساسية ستساعدك على إتقان أساسيات تروس التخفيض، بدءًا من المبادئ الأساسية إلى تحديات التطبيق الواقعية التي تواجهها في مشاريعك.

ما هو المبدأ الأول لتروس الاختزال؟

هل تساءلت يوماً كيف يحرك محرك صغير ذراعاً آلية ثقيلة؟ يكمن السر في مفاضلة أساسية. المبدأ الأساسي لتروس الاختزال بسيط.

فهي تستبدل السرعة العالية بعزم دوران عالٍ. يمكنك التفكير في الترس كرافعة تدور باستمرار.

هذا العمل يضاعف القوة ولكن على حساب سرعة الدوران. هذا التوازن أمر بالغ الأهمية. فهو يسمح لنا بالتحكم في القوة وتطبيقها بفعالية في الأنظمة الميكانيكية.

في شركة PTSMAKE، يسترشد بهذا المبدأ كل علبة تروس نقوم بتصميمها وتصنيعها.

الفيزياء الكامنة وراء المقايضة

هذا التبادل بين السرعة والعزم ليس سحراً. فهو محكوم بقانون حفظ الطاقة. ففي النظام المثالي، تكون الطاقة التي تضعها هي الطاقة التي تخرجها.

القدرة هي حاصل ضرب سرعة الدوران وعزم الدوران. لذلك، إذا قمت بتقليل السرعة، يجب أن يزيد عزم الدوران للحفاظ على نفس مستوى القدرة.

بالطبع، لا يوجد نظام ميكانيكي مثالي تمامًا. فالطاقة تفقد دائماً بسبب الاحتكاك والحرارة. هذا هو المكان الذي توجد فيه عوامل مثل كفاءة التشبيك¹ تصبح حرجة. فهي تحدد مقدار الطاقة المنقولة فعلياً.

كيف تجعلها التروس تحدث

نسبة الترس هي ما يجعل هذه المفاضلة ممكنة. ويتم تحديدها بعدد الأسنان في ترس الإدخال مقارنة بترس الخرج.

يدور ترس الخرج الأكبر مع عدد أكبر من الأسنان بشكل أبطأ بكثير من ترس الإدخال الأصغر. وفي المقابل، فإنه يوفر كمية أكبر نسبياً من عزم الدوران. هذه الميزة الميكانيكية هي مصدر قوته.

في عملنا في PTSMAKE، غالبًا ما نقوم بتصنيع التروس المخصصة. نقوم بحساب نسبة التروس بدقة لتلبية متطلبات عزم الدوران والسرعة الدقيقة لكل شيء من الأجهزة الطبية إلى الروبوتات.

هذه القاعدة البسيطة هي الأساس لجميع تروس الاختزال المعقدة.

المبدأ الأساسي لتروس الاختزال هو مبادلة سرعة الدوران بزيادة عزم الدوران. ويسمح هذا التبادل، الذي يحكمه الحفاظ على الطاقة ونسب التروس، للمحركات عالية السرعة بإنتاج قوة قوية ومضبوطة للتطبيقات الدقيقة.

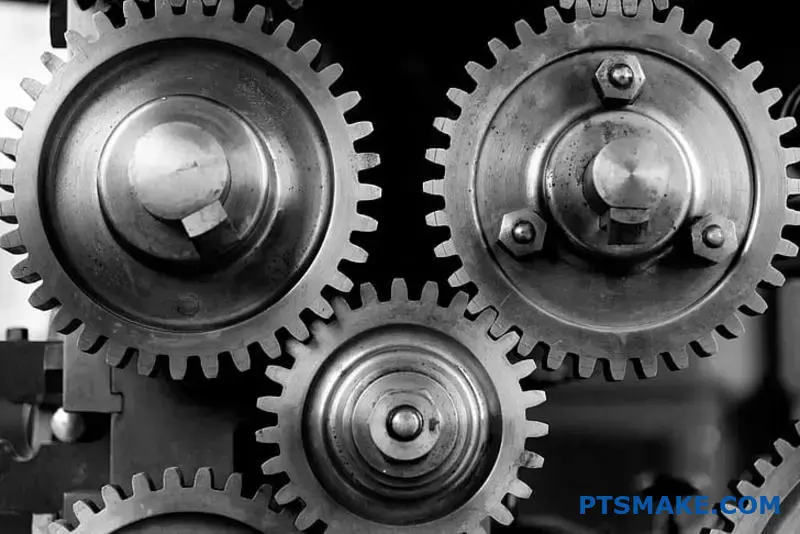

كيف يتم حساب نسبة التروس بشكل أساسي وماذا تمثل؟

حساب نسبة الترس أبسط مما يبدو. فهي في جوهرها مقارنة بين الترس المدفوع وترس القيادة. تحدد هذه النسبة الأداء النهائي للماكينة.

الطريقة الأسهل: عد الأسنان

الطريقة الأكثر شيوعاً هي عد الأسنان. إذا كان الترس الدافع يحتوي على 10 أسنان والترس المدفوع يحتوي على 40، فإن النسبة هي 4:1.

طرق الحساب البديلة

يمكنك أيضًا استخدام أقطار التروس أو السرعات. يظل المبدأ كما هو - مقارنة الخرج بالمدخلات. وتكون النتائج متسقة دائمًا.

هذا الرقم مهم جداً. فهو يخبرك بالضبط كيف يتم تعديل السرعة وعزم الدوران.

نسبة التروس ليست مجرد رقم مجرد. فهي تمثل مفاضلة أساسية في الأنظمة الميكانيكية: السرعة مقابل عزم الدوران. وفهم ذلك هو مفتاح التصميم الفعال.

الوظيفة الأساسية: مقايضة السرعة وعزم الدوران

تضاعف نسبة التروس عزم الدوران مباشرة. وفي الوقت نفسه، تقسم السرعة بالعامل نفسه. هذا قانون فيزيائي؛ لا يمكنك الحصول على شيء مقابل لا شيء. أنت تقايض السرعة بالقوة.

على سبيل المثال، تعني النسبة 4:1 أن عزم الدوران الناتج أكبر بأربعة أضعاف المدخلات. ومع ذلك، ستكون سرعة الخرج ربع سرعة الدخل فقط. هذا المبدأ هو أساس كل تروس التخفيض الأنظمة.

ما الذي يعنيه ذلك عملياً

في مشاريعنا في PTSMAKE، نطبق ذلك باستمرار. إذا كان المحرك سريعًا ولكنه ضعيف، نستخدم نسبة تروس عالية. يزيد هذا الإعداد من عزم الدوران لأداء العمل الشاق. إن الميزة الميكانيكية² المكتسب هو ما يسمح لمحرك صغير بتحريك ذراع روبوتية كبيرة.

العلاقة عكسية ويمكن التنبؤ بها. إن معرفة ذلك يسمح للمهندسين باختيار المحرك المثالي ومجموعة التروس لأي مهمة، مما يضمن الكفاءة والموثوقية.

نسبة التروس هي مقارنة بسيطة بين تروس الخرج وتروس الإدخال. ويحدد هذا الرقم الوحيد بشكل أساسي المفاضلة بين سرعة الخرج وعزم دوران الخرج، وهو جوهر وظيفته العملية في أي نظام ميكانيكي.

ما الذي يحدد كفاءة نظام تروس التخفيض؟

الكفاءة هي في الأساس نسبة. فهي تقارن الطاقة التي تخرجها بالطاقة التي تدخلها. لا يوجد نظام ذو كفاءة 100%. فالطاقة تضيع دائماً، وغالباً ما تكون على شكل حرارة غير مرغوب فيها.

إن فهم هذه الخسائر أمر بالغ الأهمية لأي تصميم ميكانيكي، خاصة مع تروس التخفيض. دعونا نفصل أين تهرب هذه الطاقة عادةً.

المجالات الرئيسية لفقدان الطاقة

دعونا نتعمق أكثر في هذه الخسائر في الطاقة. الاحتكاك هو السبب الرئيسي، ويظهر في أشكال متعددة. كل واحد منها يؤثر على الكفاءة الإجمالية لنظامك، مما يؤثر على الأداء بطرق خفية ولكنها مهمة.

خسائر الاحتكاك بالتفصيل

تفاعل سن التروس

عندما تتشابك أسنان التروس، فإنها تنزلق وتتدحرج ضد بعضها البعض. ينتج عن ذلك احتكاك. تلعب كل من تشطيب السطح والمادة وزاوية ضغط الأسنان أدوارًا مهمة هنا. يؤدي سوء التصنيع إلى أسطح أكثر خشونة وخسائر أعلى.

ديناميكيات التشحيم

مادة التشحيم ضرورية، ولكنها تسبب أيضاً السحب. أثناء دوران التروس، فإنها تخضّ الزيت، مما يخلق احتكاكاً داخلياً. هذه العملية، التي تتضمن القص اللزج³, يمكن ملاحظته بشكل خاص عند السرعات العالية أو مع مواد التشحيم عالية اللزوجة.

عواقب العالم الحقيقي

هذه الخسائر التي تبدو صغيرة لها آثار كبيرة. فهي تزيد من استهلاك الطاقة بشكل مباشر، مما يؤدي إلى ارتفاع تكاليف التشغيل. وتولد الطاقة المفقودة أيضًا حرارة. ويجب التحكم في هذه الحرارة لمنع ارتفاع درجة الحرارة، مما قد يؤدي إلى تلف المكونات وتقليل عمر مواد التشحيم.

في المشاريع السابقة في شركة PTSMAKE، ساعدنا العملاء من خلال التركيز على التفاوتات الضيقة والتشطيبات السطحية الفائقة، والتي تقلل بشكل مباشر من هذه الخسائر الاحتكاكية.

للتلخيص، فإن كفاءة نظام تروس الاختزال هي نسبة خرج الطاقة إلى المدخلات. تنشأ الخسائر الأساسية من الاحتكاك في أسنان التروس وداخل المحامل ومن تموج مواد التشحيم. تؤثر هذه العوامل بشكل مباشر على استخدام الطاقة والإدارة الحرارية.

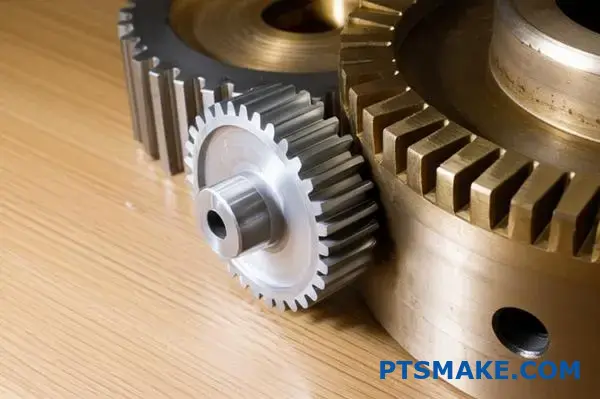

كيف تنقل علبة التروس عزم الدوران وتضاعفه؟

تنقل التروس القوة من خلال أسنانها المتشابكة. يمكنك التفكير في كل ترس على أنه رافعة دوارة. نقطة التلامس هي نقطة التلامس حيث يتم تطبيق القوة.

مبدأ ذراع الرافعة

المسافة من مركز الترس إلى نقطة التلامس هذه هي ذراع الرافعة. ونسمي هذا أيضاً نصف قطر الميل.

الترس الأكبر له بطبيعة الحال ذراع رافعة أطول. عندما يدير ترس دخل صغير ترس خرج كبير، تتضاعف القوة. هذا هو السر وراء مضاعفة عزم الدوران في تروس التخفيض.

هذا المبدأ البسيط أساسي لكيفية عمل علب التروس. الأمر كله يتعلق بالرافعة المالية.

فيزياء مضاعفة عزم الدوران

عند النقطة التي تلتقي عندها الأسنان، تكون قوة ترس الإدخال مساوية للقوة المؤثرة على ترس الخرج ومضادة لها. هذه قاعدة أساسية في الفيزياء.

الفرق الرئيسي هو المسافة من مركز الدوران. نُسمِّي ذلك بـ نصف قطر الملعب⁴. يعمل كذراع الرافعة في النظام.

حساب الميزة

العزم هو ببساطة القوة مضروبة في نصف القطر (T = F × r). بما أن القوة (F) هي نفسها لكل من التروس المتشابكة، فإن عزم الدوران مرتبط مباشرة بنصف القطر. الترس الذي يبلغ نصف قطره ضعف نصف القطر سيخرج ضعف عزم الدوران.

هذه الميزة الميكانيكية هي جوهر كيفية تروس التخفيض الوظيفة.

في مشاريعنا في PTSMAKE، الدقة هي كل شيء. فملف السن واختيار المواد أمر بالغ الأهمية. فهي تضمن انتقال هذه القوة بسلاسة. يمكن أن يؤدي أي خلل إلى فقدان الطاقة أو تعطل المكونات، مما يقوض الميزة الميكانيكية بأكملها.

إليك مثال بسيط على نسبة بسيطة.

يوضح هذا كيف أن نسبة التروس 3:1 تضاعف عزم الخرج ثلاث مرات. وتتمثل المفاضلة في أن سرعة الخرج تنخفض بنفس العامل.

في الأساس، تنقل أسنان الترس قوة ثابتة. يعمل نصف قطر ترس الخرج الأكبر كذراع رافعة أطول. تعمل هذه الآلية على مضاعفة قوة الإدخال مباشرة، مما ينتج عنه عزم دوران أعلى للخرج، وإن كان ذلك بسرعة أقل.

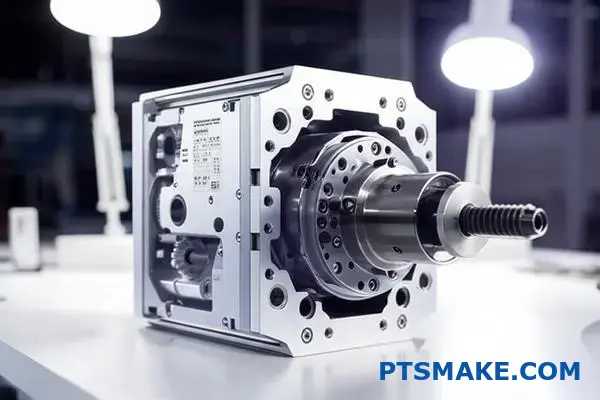

ما هي مقاييس الأداء الرئيسية لترس الاختزال؟

عندما تنظر إلى ورقة بيانات تروس التخفيض، من السهل أن تضيع في الأرقام. ولكن هناك بعض المقاييس الرئيسية التي تحدد الأداء حقاً. تخبرك هذه المواصفات بما يمكن أن يفعله الترس بالضبط.

فهم الأرقام الأساسية

نحن نركز على هذه المواصفات لمطابقة المكون المناسب للتطبيق. فهي تضمن الموثوقية والدقة.

عزم الدوران والسرعة

عزم الدوران المقدر هو الحد الأقصى لعزم الدوران المستمر. ذروة عزم الدوران هو للدفعات القصيرة، مثل بدء التشغيل. تحدد سرعة الإدخال الحد الأقصى لعدد الدورات في الدقيقة التشغيلية لعلبة التروس.

هذه الأرقام هي أساس عملية الاختيار.

الفروق الدقيقة رد الفعل العكسي والكفاءة

بالإضافة إلى المواصفات الأساسية، فإن رد الفعل العكسي والكفاءة أمران حاسمان للأنظمة الدقيقة. فهي غالبًا ما تفصل بين التصميم الجيد والتصميم الرائع. تحدد هذه العوامل دقة الماكينة واستهلاكها للطاقة.

رد الفعل العكسي هو الفجوة الصغيرة أو "التلاعب" بين أسنان التروس. في الروبوتات أو التصنيع الآلي باستخدام الحاسب الآلي، يمكن أن يتسبب رد الفعل العكسي المرتفع في حدوث أخطاء. ويساهم بشكل مباشر في الخطأ الموضعي⁵ في الناتج النهائي. ويُعد تقليل ذلك إلى الحد الأدنى هدفًا رئيسيًا في التصنيع عالي الدقة، وهو تحدٍ نتصدى له غالبًا في شركة PTSMAKE.

تقيس الكفاءة مقدار الطاقة التي تصل من المدخلات إلى المخرجات. أما الباقي فيتم فقدانه في الغالب كحرارة. الكفاءة الأعلى تعني طاقة مهدرة أقل وإدارة حرارية أبسط للنظام.

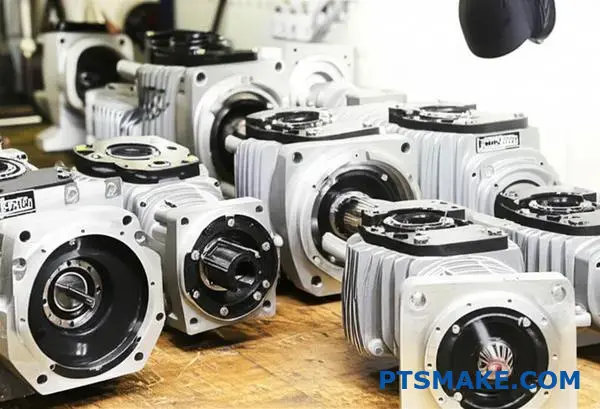

مقارنة سريعة

تقدم أنواع التروس المختلفة مفاضلات مختلفة. يعتمد الاختيار بالكامل على احتياجات تطبيقك من الدقة مقابل التكلفة.

كما ترى، يوفر المحرك التوافقي دقة مذهلة. ومع ذلك، يأتي ذلك على حساب انخفاض الكفاءة مقارنة بعلبة التروس الكوكبية.

توفر ورقة البيانات المقاييس الأساسية لاختيار تروس التخفيض. في حين أن عزم الدوران والنسبة أمران أساسيان، فإن رد الفعل العكسي والكفاءة أمران حاسمان للدقة واستخدام الطاقة، مما يحدد الأداء الحقيقي للنظام وتكاليف التشغيل على المدى الطويل.

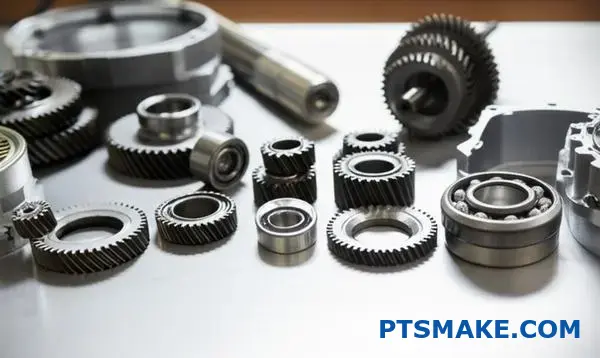

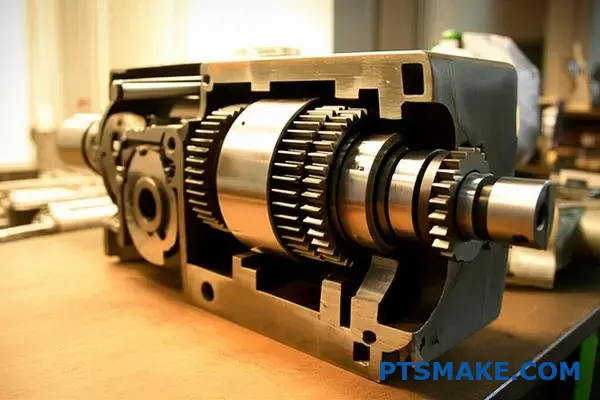

ما هي المكونات الأساسية لأي علبة تروس تخفيض السرعة؟

كل علبة تروس تخفيض السرعة، من البسيط إلى المعقد، مبنية من نفس الأجزاء الأساسية. إن فهم هذه المكونات هو المفتاح لفهم كيفية عملها. فكر في الأمر كفريق حيث يكون لكل عضو فيه وظيفة محددة.

أعضاء الفريق الأساسيون

تعمل المكونات الأساسية معاً بسلاسة. فهي تنقل الطاقة وتقلل السرعة وتضاعف عزم الدوران. إنها رقصة ميكانيكية دقيقة.

فيما يلي تحليل سريع للاعبين الرئيسيين:

كل جزء مهم للتشغيل الموثوق به لتروس التخفيض.

كيف تعمل المكونات معًا

علبة التروس أكثر من مجرد مجموع أجزائها. إنه نظام متوازن. فالمبيت على سبيل المثال ليس مجرد علبة واقية. صلابته ودقته أمران حيويان للحفاظ على محاذاة مثالية للتروس والمحمل.

مسار تدفق الطاقة

تدخل الطاقة من خلال عمود الإدخال. ويدفع الترس الأول في القطار. وعندما تتشابك التروس، تنخفض السرعة ويزداد عزم الدوران. ثم تخرج هذه الطاقة المعدلة من خلال عمود الخرج. إنه نقل مباشر وفعال للطاقة.

دعم النظام

تولد هذه العملية قوى كبيرة. المحامل ضرورية لدعم الأعمدة ضد هذه الأحمال الشعاعية والمحورية. بدون المحامل المناسبة، سيؤدي الاحتكاك بسرعة إلى فشل كارثي. الموانع هي الأبطال المجهولون، حيث تحافظ على دخول مواد التشحيم الحيوية إلى الداخل وخروج الملوثات الضارة. يقلل زيت التشحيم المناسب من التآكل بين الأجزاء المتحركة، ويتحكم في الحرارة ويمنع الفشل المبكر بسبب عوامل مثل إجهاد التلامس الهرتزي⁶.

في عملنا في شركة PTSMAKE، غالبًا ما نرى أعطالًا ناشئة عن مكون واحد لا يحظى بالتقدير الكافي.

قد يؤدي تعطل أي من هذه المكونات إلى تعريض علبة التروس بأكملها للخطر.

كل مكون هو حلقة وصل مهمة. يضمن المبيت المحاذاة، وتنقل التروس الطاقة، وتدير المحامل الأحمال، وتحمي موانع التسرب الأجزاء الداخلية. إن حدوث عطل في أحد الأجزاء سيؤدي حتماً إلى حدوث سلسلة من الأعطال، مما يؤثر على أداء النظام بأكمله وطول عمره.

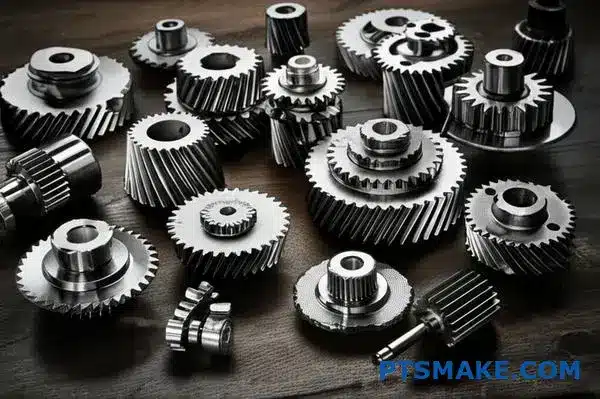

ما هي التصنيفات الرئيسية لتروس الاختزال؟

إحدى أوضح الطرق لتصنيف تروس الاختزال هي اتجاه أعمدة التروس الخاصة بها. يحدد هذا الاختلاف الأساسي كيفية نقل الحركة وعزم الدوران. إنه أول شيء نأخذه بعين الاعتبار.

يساعدك فهم ذلك في اختيار التصميم المناسب. فهو يؤثر على الكفاءة والمساحة والتكلفة.

تروس المحور المتوازي

هنا، يكون عمودا الإدخال والخرج متوازيين. وهذا هو الترتيب الأكثر شيوعاً.

• التروس المحفزة: أسنان بسيطة ومستقيمة.
• التروس الحلزونية: أسنان بزاوية لتشغيل أكثر سلاسة.

تروس المحاور المتقاطعة

تحتوي هذه التروس على أعمدة تتقاطع، عادة بزاوية 90 درجة.

• التروس المخروطية المخروطية: تروس مخروطية الشكل لتغيير اتجاه الدوران.

المحور غير المتداخل وغير المتوازي

تتقاطع الأعمدة في هذه المجموعة في مستويات مختلفة ولا تتقاطع.

لنلقِ نظرة أعمق على هذه التصنيفات. اختيار نوع الترس أمر بالغ الأهمية للأداء. إنها نقطة نقاش رئيسية في مشاريعنا في PTSMAKE. نحن نساعد العملاء على تحقيق التوازن بين الكفاءة وقيود التصميم.

المحور الموازي: خيول العمل

التروس المحفزة فعالة من حيث التكلفة وسهلة التصنيع. وهي رائعة للعديد من التطبيقات ولكنها قد تكون مزعجة عند السرعات العالية.

تعمل التروس الحلزونية بسلاسة وهدوء أكبر. وتتشابك أسنانها ذات الزوايا بشكل تدريجي. ومع ذلك، يخلق هذا التصميم الدفع المحوري⁷, والتي تتطلب دعامة تحمل محددة. هذه تفاصيل حاسمة غالباً ما يتم تجاهلها في مراحل التصميم المبكرة.

ناقل الطاقة بزاوية

التروس المخروطية ضرورية لنقل الطاقة بزاوية قائمة. وهي شائعة في كل شيء من المثاقب اليدوية إلى التروس التفاضلية للسيارات. يسمح شكلها المخروطي بتقاطع الأعمدة وتغيير اتجاه الدوران.

نسب تخفيض عالية

تعتبر التروس الدودية ممتازة لتحقيق نسب تروس تخفيض عالية في مساحة مدمجة. تحرك الدودة (المسمار) عجلة دودية. هذا الإعداد ذاتي القفل بشكل طبيعي. وهو يمنع القيادة الخلفية، وهو أمر مفيد للسلامة.

وأخيرًا، نأخذ في الاعتبار أيضًا ما إذا كان التروس مفتوحة أو مغلقة. فالأنظمة المغلقة تحمي التروس من الحطام وتحتوي على تزييت، مما يطيل من عمرها الافتراضي. التروس المفتوحة أبسط ولكنها تتطلب المزيد من الصيانة.

يوفر تصنيف تروس الاختزال حسب اتجاه العمود - متوازية أو متقاطعة أو غير متقاطعة - إطارًا واضحًا. يوفر كل نوع مزايا محددة لتطبيقات مختلفة. كما أن الاختيار بين النظام المفتوح أو المغلق يحدد كذلك متانة التروس واحتياجات الصيانة.

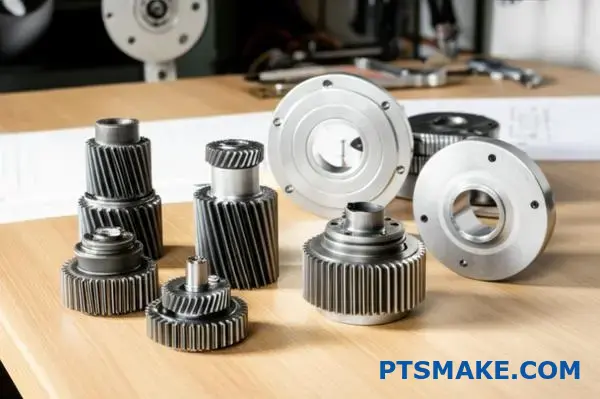

كيف تختار بشكل منهجي ترس تخفيض السرعة لتطبيق ما؟

لا يتعلق اختيار ترس التخفيض المناسب بالتخمين. فهو يتطلب عملية واضحة وخطوة بخطوة. تضمن لك هذه الطريقة الحصول على الأداء والموثوقية التي تحتاجها.

يبدأ كل شيء بفهم المتطلبات الأساسية لتطبيقك. بدون هذا الأساس، سيكون اختيارك معيبًا منذ البداية.

الخطوة 1: تحديد متطلبات التطبيق

أولاً، يجب أن نحدد المعايير التشغيلية. هذه الأرقام هي حجر الأساس لعملية الاختيار بأكملها.

فيما يلي المقاييس الرئيسية التي يجب وضعها:

الخطوة 2: حساب الحمل وتطبيق عامل الخدمة

بمجرد حصولك على متطلباتك الأساسية، تحتاج إلى حساب الحمل التشغيلي الفعلي. وينطوي ذلك على عنصر حاسم: عامل الخدمة.

عامل الخدمة هو مضاعف. وهو يأخذ في الحسبان الظروف الواقعية مثل أحمال الصدمات والتغيرات في درجات الحرارة. ويوفر هامش أمان ضروري.

يمكن أن يؤدي عدم التطابق في القصور الذاتي للنظام إلى ضعف الأداء. الحساب السليم يمنع ذلك. إن عدم تطابق القصور الذاتي⁸ بين المحرك والحمل من الاعتبارات الرئيسية. في PTSMAKE، نساعد العملاء على التعامل مع هذه الحسابات المعقدة.

الخطوة 3: اختر نوع العتاد الخاص بك

يعتمد اختيارك بشكل كبير على قيود المشروع. ستوجهك المساحة والدقة المطلوبة والميزانية إلى النوع المناسب من تروس التخفيض.

ضع في اعتبارك هذه المفاضلات الشائعة:

الخطوة 4: راجع الكتالوج

مع تحديد جميع المواصفات، يمكنك الآن الرجوع إلى كتالوج الشركة المصنعة. قم بمطابقة عزم الدوران والسرعة وعامل الخدمة المحسوب مع طراز معين. هذه الخطوة الأخيرة تؤكد اختيارك.

تزيل هذه العملية المنهجية المكونة من أربع خطوات - تحديد الاحتياجات، وحساب الحمل، واختيار نوع الترس والرجوع إلى الكتالوج - عدم اليقين. فهي تضمن أن ترس التخفيض الذي اخترته يتطابق تمامًا مع متطلبات التطبيق لتحقيق الأداء الأمثل وطول العمر.

ما هي الخطوات الأساسية لتحديد حجم علبة التروس؟

سير العمل الحسابي العملي هو المفتاح. فهو يحول المتطلبات المعقدة إلى مواصفات واضحة. تضمن هذه العملية أن علبة التروس ليست مجرد علبة تروس ملائمة فحسب، بل حل دائم.

ابدأ بالمتطلبات الأساسية

أولاً، حدد عزم الدوران والسرعة المطلوبين للإخراج. هذه هي أهداف الأداء غير القابلة للتفاوض لماكينتك. فهي تشكل أساس جميع الحسابات اللاحقة.

عامل إجهاد التطبيق

بعد ذلك، ضع في اعتبارك ظروف التشغيل في العالم الحقيقي. وهذا يشمل أحمال الصدمات ودورة التشغيل الإجمالية. تؤثر هذه العوامل بشكل كبير على البلى والتلف.

طريقة بسيطة لتصنيف الأحمال:

الدور الحاسم لعامل الخدمة (SF)

عامل الخدمة (SF) هو مضاعف. يقوم بضبط متطلبات عزم الدوران الأساسي لمراعاة قسوة الاستخدام. يأخذ في الاعتبار عوامل مثل دورة العمل⁹ ونوع الحمولة.

يعد تجاهل هامش الأمان اختصارًا شائعًا يؤدي غالبًا إلى فشل سابق لأوانه. إنه هامش الأمان الذي يضمن الموثوقية على المدى الطويل.

يلزم وجود SF أعلى للمهام الأكثر تطلباً. من خلال العمل مع عملائنا، وجدنا أن SF الذي تم اختياره بشكل جيد أمر بالغ الأهمية لطول عمر تروس التخفيض المخصصة.

حساب عزم الدوران الاسمي

الصيغة واضحة ومباشرة:

عزم الدوران الاسمي المطلوب = عزم الدوران الناتج للتطبيق × عامل الخدمة

يمنحك هذا الحساب الحد الأدنى لتصنيف عزم الدوران المستمر الذي يجب أن تبحث عنه في كتالوج الشركة المصنعة.

إليك مثال مبسط لكيفية تحديد SF:

التحقق من المواصفات

أخيراً، خذ عزم الدوران الاسمي المحسوب. قارنه بالمواصفات المقدمة من الشركة المصنعة لعلبة التروس. يجب أن يكون تصنيف عزم الدوران الاسمي للكتالوج مساويًا أو أكبر من القيمة المحسوبة. في شركة PTSMAKE، نتحقق دائمًا من هذه التفاصيل مرة أخرى لمنع حدوث أخطاء مكلفة.

يعمل سير العمل المنهجي هذا على تحويل احتياجات التطبيق إلى مواصفات محددة لعلبة التروس. من خلال البدء بعزم الدوران والسرعة، وتطبيق عامل الخدمة، والتحقق من أوراق البيانات، فإنك تضمن اختيارًا موثوقًا ودائمًا. وهذا يمنع نقص الحجم ويطيل عمر المكونات.

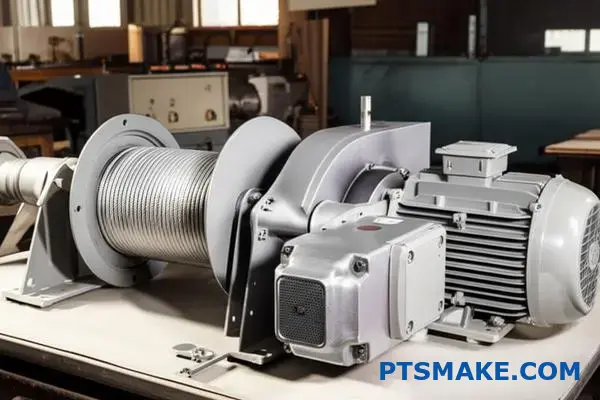

كيف تحسب عزم الدوران المطلوب لتطبيق الرفع؟

لنستعرض مثالاً عملياً. النظرية رائعة، لكن رؤية الأرقام تجعل الأمر واضحاً. سنحسب عزم الدوران اللازم لنظام ونش بسيط.

هذا الحساب بسيط ومباشر. فهي تتضمن وزن الحمولة، ونصف قطر الأسطوانة، واحتكاك النظام. سنقوم بتفصيلها خطوة بخطوة.

فيما يلي المتغيرات التي سنستخدمها:

تساعد هذه العملية في اختيار المحرك وعلبة التروس المناسبين.

مثال حساب خطوة بخطوة

دعونا نتخيل سيناريو شائع. نحتاج إلى تصميم رافعة لرفع حمولة 100 كجم. هذا وزن نموذجي للعديد من التطبيقات الصناعية التي نتعامل معها في PTSMAKE.

الخطوة 1: تحديد القوة

أولًا، نحوِّل الكتلة إلى قوة خطية. نستخدم عجلة الجاذبية (حوالي 9.8 م/ث²).

• القوة (F) = الكتلة (m) × الجاذبية (g)
• القوة (F) = 100 كجم × 9.8 م/ث² = 980 نيوتن (نيوتن)

هذه هي القوة التي تسحب الكابل لأسفل.

الخطوة 2: حساب عزم الدوران المثالي

والآن، لنفترض أن نصف قطر أسطوانة الرافعة يساوي 0.1 متر (100 مم). عزم الدوران المثالي هو هذه القوة مضروبة في نصف القطر.

• عزم الدوران (T) = القوة (F) × نصف القطر (r)
• عزم الدوران (T) = 980 نيوتن متر × 0.1 م = 98 نيوتن-متر (نيوتن-متر)

هذا هو عزم الدوران المطلوب دون النظر إلى أي أوجه قصور.

الخطوة 3: حساب الخسائر في العالم الحقيقي

لا يوجد نظام ميكانيكي مثالي. يجب أن نأخذ في الحسبان خسائر الاحتكاك¹⁰ في المحامل والتروس والمكونات الأخرى. تقدير الكفاءة المتحفظ هو 80% (أو 0.8).

لإيجاد عزم الدوران الفعلي المطلوب، نقسم عزم الدوران المثالي على معامل الكفاءة.

• عزم الدوران المطلوب = عزم الدوران المثالي / الكفاءة
• عزم الدوران المطلوب = 98 نيوتن متر / 0.8 = 122.5 نيوتن متر

هذه القيمة 122.5 نيوتن متر هي ما تحتاجه لتحديد المحرك وتروس التخفيض المناسبة. تضاعف تروس التخفيض عزم دوران المحرك لتلبية هذا المطلب.

في هذا المثال، كان عزم الدوران المثالي 98 نيوتن متر. ومع ذلك، بعد حساب احتكاك النظام، زاد عزم الدوران المطلوب إلى 122.5 نيوتن متر. يعد هامش الأمان هذا أمرًا بالغ الأهمية للأداء الموثوق به ومنع تعطل المكونات.

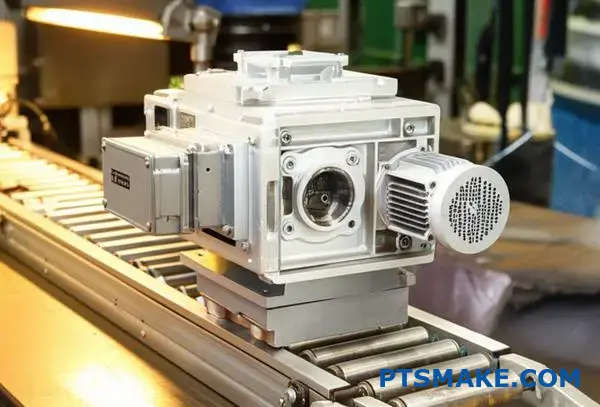

حدد علبة تروس لنظام السير الناقل ثابت السرعة.

دعونا نستعرض دراسة حالة عملية. احتاج أحد العملاء إلى علبة تروس لنظام نقل البضائع المعبأة. كان الهدف الأساسي هو الموثوقية وليس الدقة المتناهية.

كان لنظام الناقل متطلبات تشغيلية محددة. فيما يلي المعلمات الأساسية التي بدأنا بها:

كانت مهمتنا هي اختيار حل دائم وفعال من حيث التكلفة. وكان التركيز فقط على التشغيل المتسق وطويل الأجل.

حساب المتطلبات الأساسية: عزم الدوران

أولاً، نحتاج أولاً إلى تحديد عزم الدوران المطلوب. هذه عملية حسابية مباشرة. فهي تضمن قدرة علبة التروس على التعامل مع الحمل دون توقف أو تعطل.

معادلة عزم الدوران

المعادلة بسيطة: عزم الدوران (τ) يساوي شد الحزام (F) مضروباً في نصف قطر البكرة (r).

τ = F × ص

باستخدام أرقام دراسة الحالة

• القوة (F) = 500 نيوتن
• نصف القطر (r) = 0.2 م / 2 = 0.1 م
• عزم الدوران (ττ) = 500 نيوتن × 0.1 م = 50 نيوتن متر

هذا 50 نيوتن متر هو الحد الأدنى لعزم الدوران المطلوب. نعتبر أيضًا أن عامل الخدمة¹¹ لمراعاة دورة العمل الطويلة. وهذا يضمن المتانة.

تبرير اختيار علبة التروس

بالنسبة لهذا التطبيق، الدقة العالية غير ضرورية. وهذا يستبعد على الفور الخيارات الأكثر تكلفة مثل التروس الكوكبية عالية الدقة. نحتاج إلى تروس تخفيض قوية وموثوقة.

أفضل الخيارات هي علب التروس الحلزونية أو الدودية. يوفر كلاهما موثوقية ممتازة للتطبيقات ذات السرعة الثابتة.

ونظراً للحاجة إلى الفعالية من حيث التكلفة والموثوقية، كانت علبة التروس الحلزونية هي الأنسب. كما توفر كفاءتها أيضًا وفورات في التكاليف التشغيلية على المدى الطويل. كما أن علبة التروس الدودية منافس قوي.

في دراسة الحالة هذه، قمنا بحساب متطلبات عزم الدوران البالغ 50 نيوتن متر للناقل. واستنادًا إلى الحاجة إلى الموثوقية أكثر من الدقة، كانت علبة التروس الحلزونية أو الدودية الفعالة من حيث التكلفة هي الخيار الواضح والمبرر للأداء طويل الأجل.

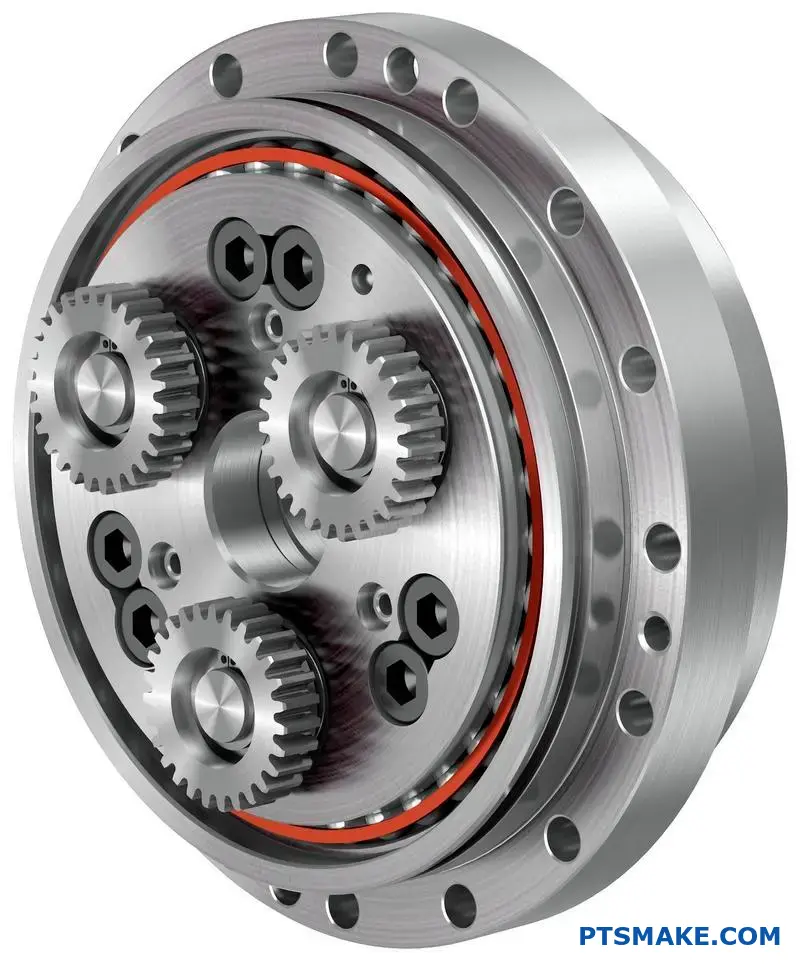

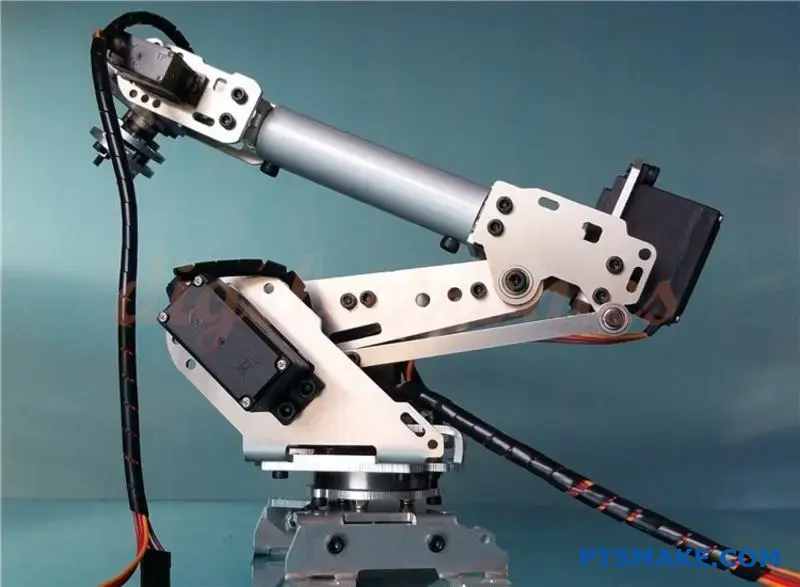

حدد علبة تروس لمفصل ذراع روبوتية معينة.

لنحلل مفصل روبوت عالي الدقة. فكر في روبوت يقوم بتجميع هاتف ذكي. يجب أن تكون كل حركة مثالية. يتطلب هذا المستوى من الدقة ميزات محددة من علبة التروس.

المتطلبات الحرجة

الصلابة العالية ضرورية لمقاومة الانحراف تحت الحمل. نحتاج أيضاً إلى الحد الأدنى من رد الفعل العكسي للتخلص من التلاعب. يسمح القصور الذاتي المنخفض بالتسارع والتوقف السريع. اختيار تروس التخفيض هنا أمر بالغ الأهمية.

لمحة سريعة عن احتياجات التطبيق

الغوص في التروس عالية الدقة

بالنسبة للمهام عالية الدقة، فإن كل التفاصيل مهمة. تضمن الصلابة العالية عدم انحناء الذراع أو اهتزازها عند الحركة أو حمل الحمولة. وهذا يؤثر بشكل مباشر على دقة التموضع النهائي.

القصور الذاتي المنخفض هو عامل رئيسي آخر. يسمح النظام الأخف وزنًا والمنخفض القصور الذاتي للمحرك بتسريع وتباطؤ الوصلة بشكل أسرع بكثير. وهذا يقلل من أزمنة الدورات في عمليات الالتقاط والوضع، مما يعزز الإنتاجية.

اللعب الميكانيكي، أو رد الفعل العكسي¹², يجب أن يكون صفرًا تقريبًا. أي انحدار في التروس يترجم إلى أخطاء في تحديد الموضع في نهاية الذراع. وهذا أمر غير مقبول في الإلكترونيات الدقيقة أو تجميع الأجهزة الطبية. في المشاريع السابقة في شركة PTSMAKE، رأينا كيف يمكن أن تتسبب الأخطاء الصغيرة في حدوث أعطال كبيرة في الإنتاج.

على النقيض من ذلك مع علبة تروس الحزام الناقل البسيطة. وظيفتها الرئيسية هي الحركة المستمرة. لا يؤثر القليل من اللعب أو الانحراف الطفيف على وظيفتها. لذلك، فإن علبة التروس القياسية الأقل تكلفة مناسبة.

أفضل المتنافسين على الدقة

بالنسبة للتطبيقات المتطلبة، يبرز نوعان من تروس التخفيض.

يعتمد الاختيار بينهما غالبًا على متطلبات عزم الدوران والصلابة الخاصة بالمفصل. تُظهر نتائج اختباراتنا أن المحركات التوافقية تتفوق في المساحات المدمجة التي تتطلب أعلى درجات الدقة.

بالنسبة للروبوتات عالية الدقة، لا يمكنك تقديم تنازلات. إن متطلبات التطبيق للصلابة العالية، وردود الفعل العكسية القريبة من الصفر، والقصور الذاتي المنخفضة توجه اختيارك. وهذا يؤدي مباشرةً إلى حلول متقدمة مثل المحركات التوافقية أو علب التروس الكوكبية عالية الدقة، على عكس التطبيقات الأبسط والأكثر تحملاً.

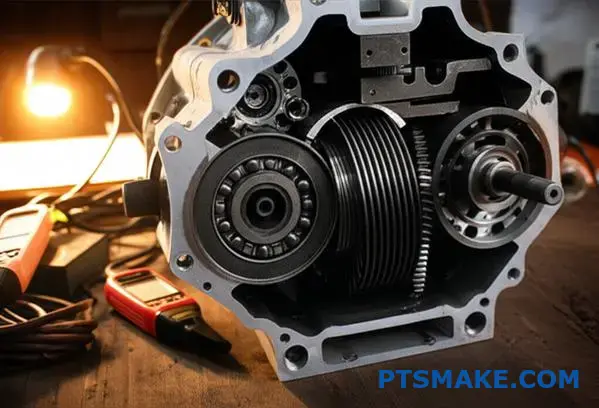

كيف يمكنك استكشاف الضوضاء والاهتزازات المفرطة في علبة التروس وإصلاحها؟

النهج المنطقي أمر بالغ الأهمية. أستخدم شجرة التشخيص لإزالة الأسباب المحتملة بشكل منهجي. توفر هذه الطريقة الوقت وتمنع التخمين. فهي ترشدك من عمليات الفحص البسيطة إلى عمليات الفحص الأكثر تعقيدًا.

ابدأ بالأساسيات

أولاً، اجمع المعلومات. متى بدأت الضوضاء؟ هل تغير أي شيء مؤخراً؟ توفر الإجابة على هذه الأسئلة أدلة قيمة. بعد ذلك، انتقل إلى الفحوصات الحسية.

عزل السبب

تحديد المصدر الدقيق هو التالي. تخلق المشاكل المختلفة أصواتاً مختلفة. يضمن لك هذا النهج المنهجي عدم تفويت أي خطوة حرجة. الأمر يتعلق بالمنهجية.

إليك بعض الأدوات الشائعة التي أستخدمها:

تعمل هذه العملية المنظمة على تضييق نطاق الاحتمالات بسرعة.

للتعمق أكثر، يجب علينا التفريق بين أنواع الأصوات والاهتزازات. فالعملية المنهجية هي أفضل أداة لديك. في شركة PTSMAKE، نطبق هذه الصرامة نفسها عند تصنيع مكونات عالية الدقة لأنظمة التروس، بما في ذلك تروس التخفيض المعقدة.

الاستماع إلى القرائن

سماعة الطبيب الميكانيكي ممتازة لهذا الغرض. ضع المجس على أجزاء مختلفة من مبيت علبة التروس. غالباً ما ينتج عن المحمل البالي ضجيج قعقعة أو طحن. قد تُصدر أسنان التروس التالفة صوت أنين أو طقطقة يتغير مع السرعة.

الفحوصات البصرية والبدنية

بعد الاستماع، قم بإجراء فحص بصري. تحقق من عدم وجود تسربات، مما قد يشير إلى وجود عطل في مانع التسرب أو ارتفاع درجة الحرارة. ابحث عن أي علامات على وجود تلف خارجي في المبيت.

بعد ذلك، افحص المحاذاة بين المحرك وعلبة التروس. يعد عدم المحاذاة مصدرًا شائعًا جدًا للاهتزاز. غالبًا ما نجد أنه حتى الخطأ البسيط هنا يمكن أن يسبب مشاكل كبيرة في المستقبل. يضمن استخدام الأدوات المناسبة الدقة. مبادئ تحليل الاهتزازات¹³ تحديد هذه المشكلات بدقة مذهلة.

تساعد شجرة التشخيص هذه على عزل المشاكل بكفاءة. فهي تنتقل من الملاحظات العامة إلى اختبارات محددة. وهذا يضمن تشخيصاً شاملاً ودقيقاً في كل مرة.

توفر شجرة التشخيص مسارًا منظمًا لتحديد السبب الجذري للضوضاء والاهتزاز. وهي تبدأ بفحوصات حسية بسيطة وتتقدم إلى عمليات فحص محددة قائمة على الأدوات، مما يعزل المشكلات بكفاءة بدءًا من اختلال المحاذاة وحتى تآكل المكونات الداخلية.

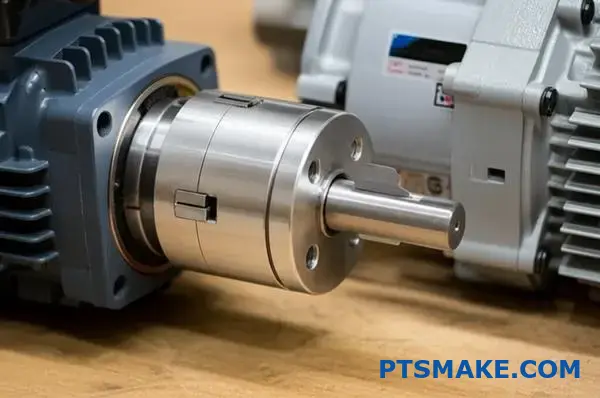

ما هي تحديات اقتران محرك بعلبة تروس؟

اختيار أداة التوصيل المناسبة هو أكثر من مجرد توصيل ميكانيكي بسيط. إنه قرار حاسم يؤثر بشكل مباشر على عمر نظامك وأدائه.

يجب أن تستوعب القارنة الاختلالات الطفيفة بين المحرك وعلبة التروس. كما يجب أن تمتص الاهتزازات وتنقل عزم الدوران بشكل موثوق.

يؤدي تجاهل هذه العوامل إلى حدوث عطل سابق لأوانه. وقد يؤدي ذلك إلى تعطل وإصلاحات مكلفة. يؤدي الاختيار السيئ هنا إلى تقويض تصميم مجموعة الحركة بالكامل. إنه جزء صغير ذو تأثير كبير.

عدم التوافق: واقع لا مفر منه

لا يوجد تجميع محاذاة مثالية. سيكون هناك دائمًا اختلالات متوازية أو زاويّة صغيرة. لا تستطيع القارنة الصلبة التعامل مع ذلك. فهي تنقل الضغط مباشرة إلى محامل المحرك وعلبة التروس. وهذا يؤدي إلى تآكل سريع وفشل في نهاية المطاف. تم تصميم أدوات التوصيل المرنة لامتصاص هذه العيوب الطفيفة. وهي تحمي المكونات الأكثر تكلفة.

تخميد الاهتزازات ونقل عزم الدوران

الاهتزازات مشكلة رئيسية أخرى. تنتج المحركات بطبيعة الحال اهتزازات يمكن أن تضر بمكونات علبة التروس الحساسة، خاصة في علبة التروس عالية الدقة تروس التخفيض. تعمل أداة التوصيل الجيدة على إخماد هذه الاهتزازات. وهذا يمنع الرنين ويطيل عمر المحامل والتروس. كما أنها تضمن تشغيل أكثر سلاسة وهدوءاً. قارنة التوصيل الصلابة الالتوائية¹⁴ دوراً رئيسياً هنا. يجب أن يكون صلباً بما فيه الكفاية لنقل عزم الدوران دون فقدان، ومرناً بما فيه الكفاية للتخميد.

عواقب سوء الاختيار

في مشاريعنا في PTSMAKE، رأينا النتائج المباشرة للاختيار السيئ للاقتران. فالاختيار الخاطئ يمكن أن يكون كارثياً. يوضح الجدول أدناه بعض المشكلات الشائعة التي لاحظناها مع العملاء.

إن الاختيار الصحيح منذ البداية يوفر الكثير من الوقت والمال. إنها خطوة أساسية لنظام ميكانيكي موثوق به.

اختيار أداة التوصيل المناسبة أمر بالغ الأهمية. فهي تحمي نظامك من خلال استيعاب المحاذاة الخاطئة وتخميد الاهتزازات ونقل عزم الدوران بفعالية. يؤدي الاختيار السيئ إلى التآكل المبكر وزيادة الضوضاء والأعطال المكلفة مما يقوض موثوقية التصميم بأكمله وأدائه.

متى يجب عليك اختيار علبة تروس عالية الكفاءة مقابل علبة تروس منخفضة التكلفة؟

إن التفكير فيما وراء السعر الأولي أمر بالغ الأهمية. حيث أن التكلفة الإجمالية للملكية (TCO) تحكي القصة الحقيقية. فهي تشمل سعر الشراء وتكاليف الطاقة والصيانة على مدى عمر علبة التروس.

بالنسبة للتطبيقات التي تعمل باستمرار، هذه مشكلة كبيرة.

التكلفة الأولية مقابل التوفير على المدى الطويل

قد توفر لك علبة التروس الأقل تكلفة المال اليوم. لكنها قد تكلفك أكثر على المدى الطويل. تستخدم تروس التخفيض عالية الكفاءة طاقة أقل. وهذا يوفر المال في كل ساعة تعمل فيها.

فكّر في هذا التفصيل البسيط:

هذا التحول في المنظور هو مفتاح الهندسة والمشتريات الذكية.

تحليل تطبيقات العمل المستمر

دعونا نكون محددين. يعني العمل المستمر أن الماكينة تعمل على مدار الساعة طوال أيام الأسبوع أو لفترات طويلة جدًا. في هذه الحالات، يصبح استهلاك الطاقة من النفقات التشغيلية الرئيسية. يمكن أن تكون علبة التروس عالية الكفاءة، مثل الترس الحلزوني، أكثر من 95% كفاءة.

قد يكون الترس الدودي منخفض التكلفة ذو الترس الدودي الأقل تكلفة 70-80% فقط. هذا الفرق في إهدار الطاقة يتراكم بسرعة.

سيناريو التكلفة الإجمالية للملكية: الترس الحلزوني مقابل الترس الدودي

تخيل محركين يعملان بشكل مستمر. أحدهما يحتوي على علبة تروس حلزونية والآخر على ترس دودي. الاستثمار الأولي للإعداد الحلزوني أعلى.

ومع ذلك، بعد إجراء الاختبارات مع العملاء، رأينا أن وفورات الطاقة من الترس الحلزوني تبدأ في تعويض تلك التكلفة الأولية في غضون عامين. الترس الحلزوني فترة الاسترداد¹⁵ يعتمد على أسعار الطاقة المحلية ومقدار استخدام الماكينة.

إليك نظرة مبسطة على التكاليف بمرور الوقت:

بالنسبة لأي نظام مخصص للتشغيل طويل الأجل وبدون توقف، غالبًا ما يثبت أن المسار عالي الكفاءة هو الخيار الأكثر اقتصادًا. ونحن في شركة PTSMAKE، نوجه العملاء من خلال هذا التحليل لضمان حصولهم على أفضل قيمة على مدار دورة حياة المنتج بالكامل.

عندما يعمل التطبيق بشكل مستمر، فإن التكلفة الإجمالية للملكية غالباً ما تفضل علبة التروس عالية الكفاءة. يمكن لوفورات الطاقة على المدى الطويل أن تتجاوز بسهولة سعر الشراء الأولي الأعلى، مما يجعلها الخيار المالي الأكثر ذكاءً مع مرور الوقت.

ما هي الاتجاهات الناشئة في تكنولوجيا تروس الاختزال؟

مستقبل تكنولوجيا تروس الاختزال مثير. نحن نتجاوز الميكانيكا البسيطة. تصبح التروس أكثر ذكاءً وفعالية كل يوم.

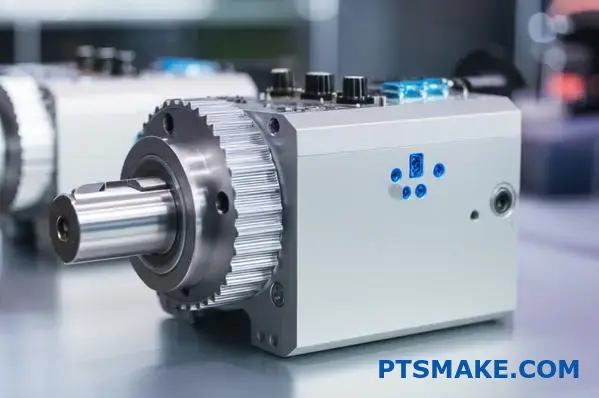

التروس الذكية وإنترنت الأشياء الذكي

أصبحت المستشعرات الآن مدمجة في أنظمة التروس. وهذا يسمح بمراقبة الحالة في الوقت الحقيقي. فهو يتنبأ بالأعطال قبل حدوثها، مما يوفر وقت الإنتاج الثمين.

ابتكارات المواد والطلاء

كما أن المواد والطلاءات الجديدة أساسية أيضاً. فهي تعزز المتانة وتقلل الاحتكاك. وهذا يؤدي مباشرة إلى أداء أعلى وعمر أطول لتروس التخفيض الحديثة.

ميكانيكا تروس الاختزال الذكية

إن دمج المستشعرات أكثر من مجرد إضافة إلكترونيات. إنه يتعلق بإنشاء حلقة تغذية مرتدة. يتم جمع البيانات حول درجة الحرارة والاهتزاز وجودة التزييت باستمرار. تساعدنا هذه المعلومات على التنبؤ بالأعطال ومنعها.

ويقلل هذا النهج، المعروف باسم الصيانة التنبؤية، من وقت التعطل غير المتوقع. في المشاريع السابقة في شركة PTSMAKE، رأينا هذا التحول يوفر على العملاء تكاليف تشغيلية كبيرة على المدى الطويل.

تخطي الحدود مع المواد

المواد التي نستخدمها تغير كل شيء. توفر البوليمرات المتقدمة ومركبات السيراميك وزناً أخف ومقاومة أفضل للتآكل مقارنةً بالمعادن التقليدية.

دور الطلاءات المتقدمة

الطلاءات مثل الكربون الشبيه بالماس (DLC) مذهلة. فهي تخلق سطح احتكاك منخفض للغاية. وهذا يقلل من فقدان الطاقة وتوليد الحرارة. واستنادًا إلى اختباراتنا، يمكن أن يحسّن ذلك من الكفاءة ببضع نقاط مئوية، وهو أمر كبير في التطبيقات عالية الأداء.

علب التروس المتخصصة للحدود الجديدة

للروبوتات والمركبات الكهربائية (EVs) متطلبات فريدة من نوعها. تحتاج الأذرع الروبوتية إلى علب تروس ذات علب تروس قريبة من الصفر رد الفعل العكسي¹⁶ لحركات دقيقة.

تحتاج السيارات الكهربائية إلى تروس اختزال يمكنها التعامل مع سرعات إدخال عالية جداً بهدوء وكفاءة. ويتطلب ذلك فلسفات تصميم وتقنيات تصنيع جديدة تماماً، وهو ما نعمل على تطويره بنشاط مع شركائنا.

يتوقف مستقبل تروس الاختزال على الذكاء والتخصص. إن دمج أجهزة الاستشعار للمراقبة، واستخدام مواد متطورة لتحسين الأداء، وتصميم وحدات متخصصة للروبوتات والمركبات الكهربائية هي الاتجاهات الرئيسية التي تشكل الفصل التالي من الصناعة.

أطلق العنان لتميز ترس التخفيض مع PTSMAKE اليوم

ارتقِ بمشاريعك إلى المستوى التالي مع تروس الاختزال الدقيقة والتصنيع الخالي من العيوب من PTSMAKE. اتصل بنا الآن للحصول على عرض أسعار سريع وبدون التزام - استفد من الخبرة المثبتة والوقت السريع والجودة الثابتة للتصنيع باستخدام الحاسب الآلي أو متطلبات التصنيع باستخدام الحاسب الآلي أو الحقن التالية!
