الدليل النهائي لتصميم التروس المخروطية المخروطية

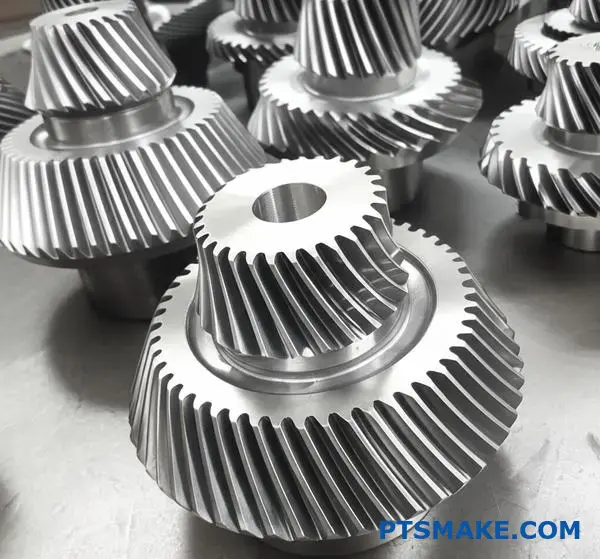

يعاني العديد من المهندسين من أعطال التروس المخروطية والضوضاء غير المتوقعة والتآكل المبكر في أنظمتهم الدقيقة. تنبع هذه المشكلات غالبًا من التغاضي عن تفاعلات القوة ثلاثية الأبعاد المعقدة والقيود الهندسية التي تجعل التروس المخروطية المخروطية مختلفة اختلافًا جوهريًا عن التروس المخروطية أو الحلزونية.

تعمل التروس المخروطية المخروطية على حل التحدي الحاسم المتمثل في نقل الطاقة بين الأعمدة المتقاطعة من خلال هندسة أسنانها المخروطية، مما يتيح نقل عزم الدوران بكفاءة في زوايا مختلفة مع إدارة مجموعات معقدة من القوى الشعاعية والماسية والمحورية التي قد يكون من المستحيل استخدامها مع أنظمة التروس التقليدية ذات المحاور المتوازية.

لقد عملت مع مهندسين أمضوا شهورًا في استكشاف أخطاء أنظمة التروس المخروطية وإصلاحها، ليكتشفوا أن السبب الجذري كان سهوًا أساسيًا في التصميم. يرشدك هذا الدليل إلى 15 سؤالًا أساسيًا يفصل بين تطبيقات التروس المخروطية الناجحة وحالات الفشل المكلفة، ويغطي كل شيء بدءًا من تحليل القوة الأساسية إلى تقنيات التحسين المتقدمة.

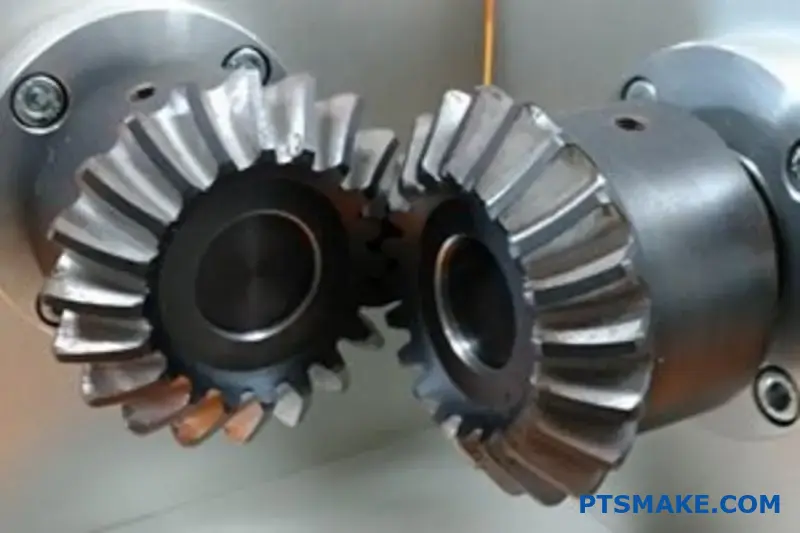

ما هي المشكلة التي يحلها الترس المخروطي مقارنة بأنواع التروس الأخرى؟

التروس ضرورية لنقل الطاقة. ولكن ماذا يحدث عندما تتقاطع الأعمدة بزاوية 90 درجة غالباً؟ ببساطة لا يمكن لأنواع التروس الشائعة مثل التروس المحفزة أو الحلزونية أن تعمل في هذا السيناريو. فتصميمها مخصص للأعمدة المتوازية.

هذه هي المشكلة المحددة التي تحلها التروس المخروطية. إن شكلها المخروطي الفريد هو الحل الأساسي. فهي تتيح نقل الطاقة بسلاسة وكفاءة حول الزوايا. هذه الوظيفة الأساسية تجعلها غير قابلة للاستبدال في العديد من الأنظمة الميكانيكية.

التحدّي الهندسي للأعمدة المتقاطعة

تخيل إجبار ترسين محوريين على التشابك بزاوية 90 درجة. أسنانهما مقطوعة بشكل مستقيم على شكل أسطواني. وهي مصممة للتلامس على طول المحاور المتوازية. وعند التقاطع ستطحن أسنانهما أو تتلامس بأقل قدر من التلامس. وهذا يؤدي إلى عدم كفاءة نقل الطاقة والتآكل السريع.

تواجه التروس الحلزونية، على الرغم من أنها أكثر هدوءًا، قيودًا مماثلة. أسنانها ذات الزوايا مثالية للأعمدة المتوازية ولكنها غير مصممة لهندسة الأعمدة المتقاطعة. مبدأ التصميم الأساسي لا يتطابق مع التطبيق.

الحل المخروطي للعتاد المخروطي المخروطي

هذا هو المكان الذي يكون فيه الخبير تصميم التروس المخروطية المخروطية تصبح حرجة. فبدلاً من الأسطوانة، يتم قطع أسنان التروس المخروطية على شكل مخروط. وهذا التغيير هو مفتاح وظيفتها. يمكن أن يتشابك ترسان مخروطيان بشكل مثالي عند تقاطع عموديهما. وتتشابك أسنانهما بسلاسة على طول عرض وجهيهما.

يعمل هذا المفهوم بأكمله بسبب مخروط الملعب¹. تتجه جميع أسنان الترس المخروطي المخروطي نحو نقطة مشتركة، وهي قمة المخروط. عندما يتشابك ترسان، فإن قمتيهما تلتقيان عند نفس النقطة. تضمن هذه المحاذاة تلامسًا مستمرًا ومتدحرجًا.

مقارنة هندسة التروس الأساسية

تعالج التروس المخروطية المخروطية التحدي الفريد المتمثل في نقل الطاقة بين الأعمدة المتقاطعة. وحيثما تفشل التروس الأسطوانية مثل التروس المخروطية مثل التروس المخروطية والحلزونية، فإن الهندسة المخروطية للتروس المخروطية تسمح بالتشابك السلس والفعال بزاوية، مما يجعلها ضرورية للتطبيقات ذات الزاوية القائمة.

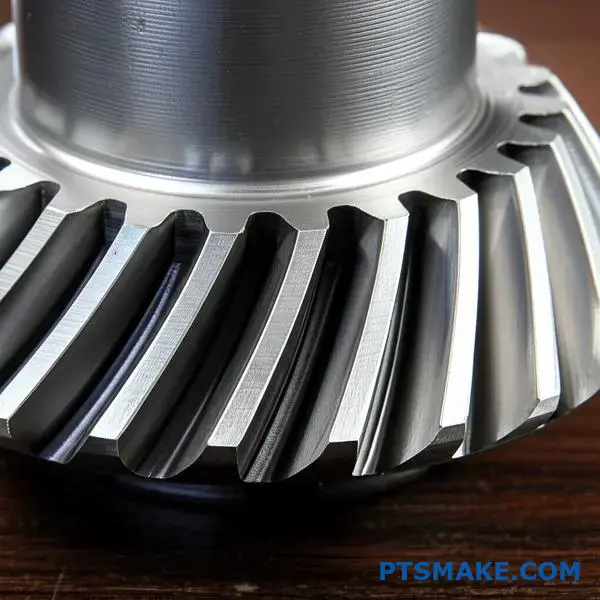

ما هي القوى الأساسية المؤثرة على سن الترس المخروطي؟

عندما تنقل الطاقة من خلال التروس المخروطية، يكون الحمل على السن معقداً. فهي ليست دفعة واحدة ومباشرة.

بدلاً من ذلك، ينقسم هذا الحمل إلى ثلاثة مكونات أساسية. وهي القوى المماسية والشعاعية والمحورية.

تعمل كل قوة في اتجاه فريد. إن فهمها ليس أمرًا اختياريًا؛ إنه حجر الزاوية في تصميم التروس المخروطية الموثوقة. فهو يضمن أن تكون مجموعتك قوية وتعمل على النحو المنشود.

أصل كل مكون من مكونات القوة

دعونا نحلل مصدر كل قوة. الحصول على هذا بشكل صحيح أمر بالغ الأهمية للسلامة الميكانيكية للنظام بأكمله.

القوة المماسية (قدم)

هذا هو المكون المفيد. القوة العرضية هي ما ينقل عزم الدوران والقوة فعلياً. وهي تتناسب طردياً مع عزم الدوران المطبق على الترس.

القوة الشعاعية (فرنك سويسري)

تُنشئ زاوية ضغط أسنان التروس قوة فصل. والمكون الشعاعي هو الجزء من هذه القوة الذي يدفع الترسان بعيدًا عن بعضهما البعض مباشرةً، عموديًا على عمودي عمودَيهما.

القوة المحورية (Fa)

كما تولد الزاوية المخروطية للتروس المخروطية قوة دفع. تدفع هذه القوة المحورية كل ترس على طول محور عموده. وهذا هو العامل الحاسم الذي يميز التروس المخروطية عن التروس المخروطية البسيطة.

في شركة PTSMAKE، نحلل دائمًا ما يلي القوة المحصلة² أثناء مرحلة التصميم. هذا التحليل مهم للغاية لاختيار المحامل المناسبة وتصميم مبيت لا ينثني تحت الحمل.

ملخص القوى المؤثرة على سن الترس المخروطي

من الضروري تحديد القوى المماسية والشعاعية والمحورية بشكل صحيح. تؤثر هذه المكونات الثلاثة تأثيرًا مباشرًا على اختيار المحمل وقوة العمود وصلابة المبيت التي تعتبر أساسية لنظام تروس مخروطية متينة وفعالة. يمكن أن يؤدي إهمال أي منها إلى فشل سابق لأوانه.

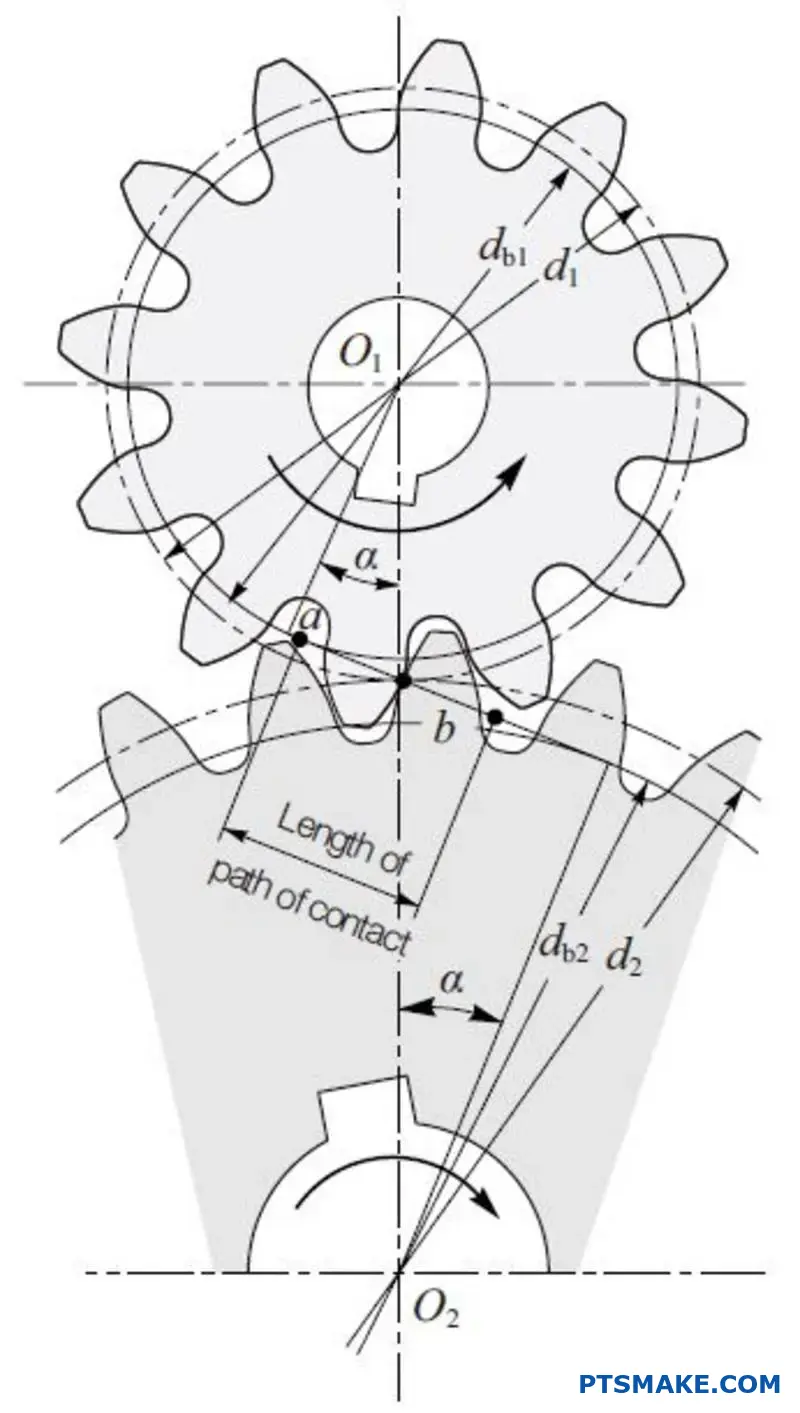

كيف ترتبط "نسبة التلامس" بالتشغيل السلس للتروس المخروطية؟

نسبة التلامس هي متوسط عدد الأسنان الملامسة في أي وقت. فكر فيها كمقياس للتداخل. النسبة الأعلى هي الأفضل دائماً.

يحسّن الأداء بشكل مباشر. المزيد من الأسنان التي تتقاسم الحمل يعني نقل طاقة أكثر سلاسة. وهذا يقلل من الاهتزاز والضوضاء بشكل كبير.

تأثير نسبة التلامس

تقلل نسبة التلامس الأعلى من الضغط على كل سن على حدة. وهذا يطيل العمر التشغيلي للترس ويحسن الموثوقية.

هذا العامل البسيط بالغ الأهمية في تصميم التروس المخروطية عالية الأداء.

التعمق أكثر في مشاركة الأحمال

تعني نسبة التلامس الأعلى أن الحمل موزع عبر أزواج أسنان متعددة. يكون زوج واحد من الأسنان في حالة تلامس كامل بالفعل قبل أن ينفصل الزوج السابق.

هذا التداخل هو المفتاح. فهو يمنع عمليات النقل المفاجئ للحمل. تعتبر التحويلات المفاجئة مصدراً رئيسياً للضوضاء وإجهاد الصدمات في أنظمة التروس.

نركز في PTSMAKE على زيادة هذا التداخل إلى أقصى حد. ويضمن التصميم المناسب للتروس المخروطية المخروطية انتقالاً سلساً للطاقة من سن إلى آخر.

كيف تقلل نسبة التلامس من التآكل

مع تقاسم الحمل، تكون ذروة الضغط على أي سن واحدة أقل بكثير. وهذا يقلل من خطر التنقر، والتهديب، وفشل الأسنان في نهاية المطاف. إنه مبدأ أساسي للمتانة.

كامل دورة الربط³ يصبح أكثر سلاسة. هناك ضغط لحظي أقل، مما يقلل أيضًا من توليد الحرارة وإجهاد المواد على مدى ملايين الدورات.

يوضح هذا الجدول الفوائد بوضوح. ويُعد تحقيق نسبة تلامس أعلى هدفاً أساسياً في عملية التصميم والتصنيع.

تؤدي نسبة التلامس الأعلى مباشرةً إلى تشغيل تروس أكثر سلاسة وهدوءًا. ومن خلال ضمان تعشيق عدد أكبر من الأسنان في آن واحد، فإنها توزع الحمل، وتقلل من الضغط على الأسنان الفردية، وتعزز بشكل كبير من المتانة والأداء الكلي لمجموعة التروس.

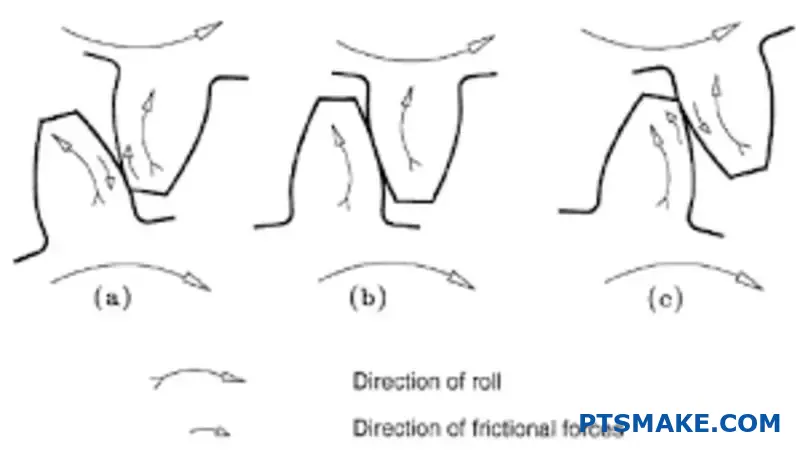

ما الذي يحدد "زاوية الضغط" في نظام التروس المخروطية؟

زاوية الضغط هي معلمة أساسية في تصميم التروس المخروطية. فهي تحدد كيفية انتقال القوة بين الأسنان المتشابكة.

تخيل التقاء ترسين. زاوية الضغط هي الزاوية المحصورة بين خط القوة والخط المماسي لدائرتي الترس عند نقطة التلامس. تحدد هذه الزاوية الكثير عن أداء الترس.

زاوية القوة

هذه الزاوية حرجة. فهي تؤثر بشكل مباشر على كيفية توزيع الأحمال عبر نظام التروس. يمكن أن يكون للتغيير الطفيف هنا تأثيرات تموجية كبيرة على الآلية بأكملها.

اختيار زاوية الضغط المناسبة هو مفاضلة. في المشاريع السابقة في شركة PTSMAKE، ساعدنا العملاء على تحقيق التوازن بين هذه العوامل لتحقيق الأداء الأمثل لتطبيقاتهم الخاصة.

التأثير على قوة الأسنان

تؤدي زاوية الضغط الأكبر، مثل 25 درجة، إلى قاعدة أسنان أعرض وأقوى. وهذا يحسن بشكل كبير من مقاومة إجهاد الانحناء. أما الزاوية الأصغر، مثل الزاوية الشائعة 20 درجة، فتنتج أسناناً أدق.

اعتبارات حمولة التحميل

ومع ذلك، فإن زاوية الضغط الأكبر تزيد أيضًا من الحمل الشعاعي على المحامل. تدفع هذه القوة التروس بعيدًا عن بعضها البعض. يجب أن تكون محامل ومبيت النظام قوية بما يكفي للتعامل مع هذا الحمل المتزايد دون انحراف. يجب أن تكون خط العمل⁴ تصبح أكثر انحدارًا.

خطر التقويض

التقويض هو مشكلة في التصنيع. تحدث عند تصميم تروس ذات عدد أسنان منخفض وزاوية ضغط صغيرة. يمكن لأداة القطع إزالة المواد من قاعدة السن، مما يضعفها بشدة.

إليك مقارنة سريعة بين زوايا الضغط الشائعة:

هذا التوازن أمر بالغ الأهمية. فهو يضمن أن يكون الترس النهائي قابلاً للتصنيع ومتيناً بما يكفي للغرض المقصود منه.

تحدد زاوية الضغط مسار نقل القوة في التروس المخروطية. تؤثر هذه المعلمة المفردة بشكل مباشر على قوة السن، والحمل الواقع على المحامل، واحتمالية حدوث عيوب في التصنيع مثل التقليل من قوة الأسنان. الاختيار الدقيق ضروري لتصميم نظام تروس موثوق به.

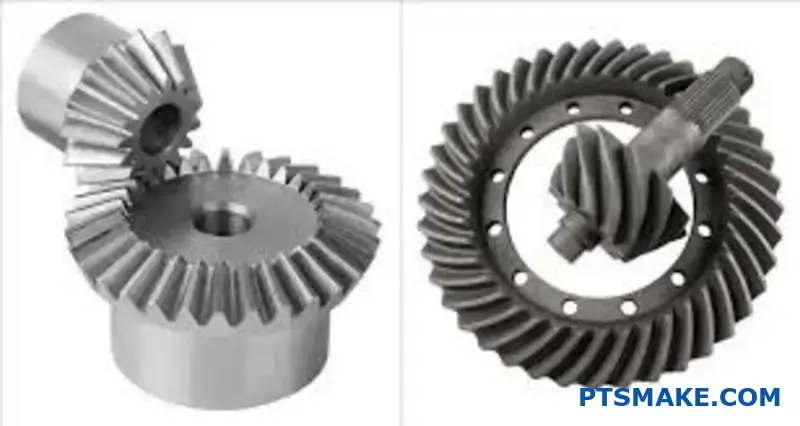

متى تختار الترس المخروطي الحلزوني على الترس المخروطي المستقيم؟

اختيار العتاد المناسب أمر بالغ الأهمية. غالباً ما يتعلق الأمر بالموازنة بين احتياجات الأداء وميزانيتك. القرار أبسط مما تعتقد.

التروس المخروطية المخروطية الحلزونية مخصصة للاستخدامات الصعبة. فكر في السرعات العالية والأحمال الثقيلة والحاجة إلى التشغيل الهادئ.

التروس المخروطية المخروطية المستقيمة هي الخيار العملي. وهي مثالية للأنظمة الأبسط والأقل سرعة حيث تكون التكلفة عاملاً رئيسياً.

يمكن أن توجه المقارنة السريعة تصميم التروس المخروطية.

الفرق الرئيسي هو كيفية اشتباك أسنان التروس. فالتروس المخروطية المخروطية الحلزونية لها أسنان منحنية. وهذا يسمح لها بالتشابك تدريجياً وبسلاسة.

يقلل هذا التعشيق التدريجي من الصدمات والاهتزازات. وهذا هو السبب في أنها تعمل بهدوء شديد، مما يجعلها مثالية للأنظمة عالية الأداء مثل ناقل الحركة في المركبات أو الأذرع الروبوتية.

التروس المخروطية المخروطية المستقيمة لها أسنان مستقيمة. يتم تعشيقها على طول وجه السن بالكامل مرة واحدة. هذا التلامس المفاجئ يولد المزيد من الضوضاء والاهتزاز.

تحتوي التروس الحلزونية أيضًا على نسبة الاتصال⁵. وهذا يعني وجود عدد أكبر من الأسنان الملامسة في أي لحظة، مما يؤدي إلى توزيع الحمل بشكل أكثر فعالية. ويظهر تحليلنا أن هذا يزيد بشكل كبير من قدرتها على حمل الأحمال.

وبالطبع، هذا التصميم المتقدم له آثار تصنيعية. فالانحناء المعقد للتروس الحلزونية يتطلب دقة التصنيع باستخدام الحاسب الآلي خماسي المحاور. في شركة PTSMAKE، لدينا خبرة واسعة في تصنيع هذه القِطع عالية التحمل.

التروس المستقيمة أبسط في التصنيع. وهذا يُترجم مباشرةً إلى تكلفة أقل، مما يجعلها مناسبة تمامًا للعديد من التطبيقات الصناعية حيث لا تمثل السرعة العالية أولوية.

يتوقف اختيارك على مفاضلة بسيطة. توفر التروس المخروطية المخروطية الحلزونية أداءً فائقًا في الضوضاء والحمل والسلاسة بتكلفة أعلى. توفر التروس المخروطية المخروطية المستقيمة حلاً اقتصاديًا وموثوقًا للتطبيقات الأقل تطلبًا حيث تكون الميزانية هي الشاغل الأساسي.

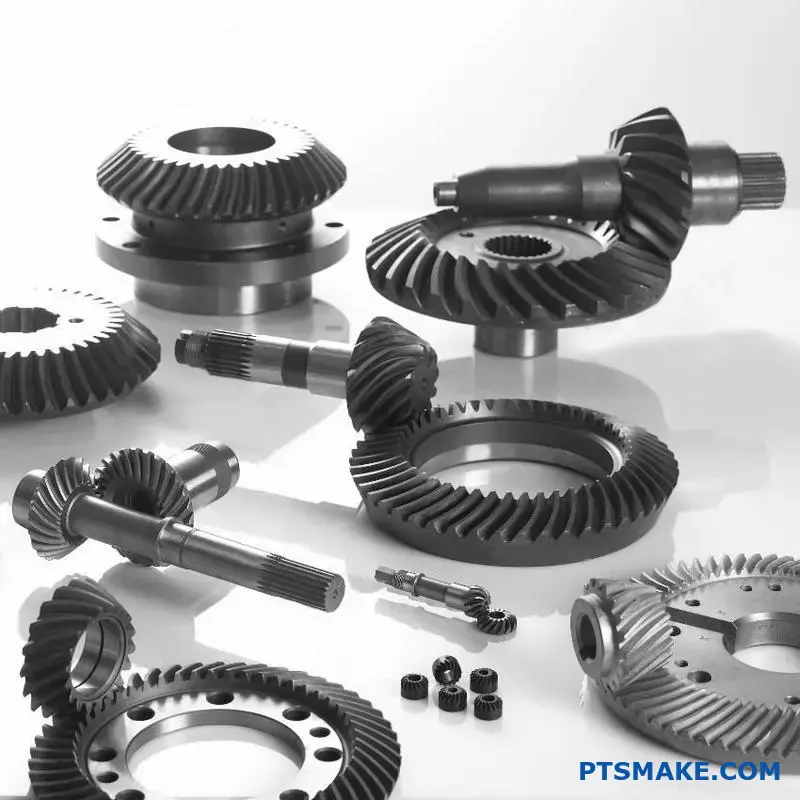

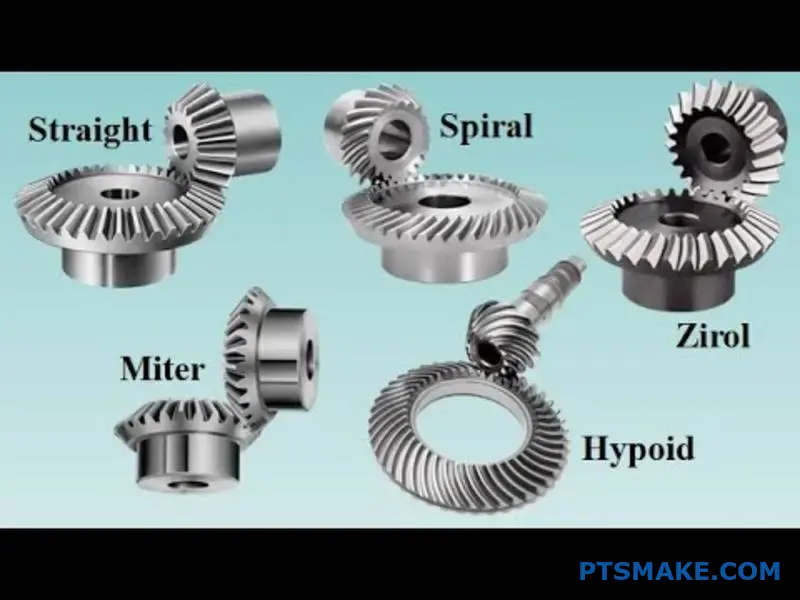

ما هي الاستخدامات المحددة لتروس Zerol والتروس المخروطية المخروطية المخروطية؟

تمثل تروس Zerol والتروس المخروطية هندسة التروس المتقدمة. فهي تحل المشاكل التي لا تستطيع التروس المخروطية القياسية حلها. لكنها غير قابلة للتبديل.

لكل نوع خصائص هندسية فريدة من نوعها. تحدد هذه الخصائص استخدامه المثالي.

إن فهم الاختلافات الأساسية بينهما هو المفتاح. تضمن لك هذه المعرفة اختيار الترس الأمثل لمتطلبات تطبيقك المحدد. يؤثر الاختيار المناسب على الأداء وطول العمر.

ميزة التروس المخروطية المخروطية Zerol

تروس Zerol هي نوع خاص من التروس المخروطية الحلزونية. لها زاوية حلزونية صفرية. يجمع هذا التصميم بين أفضل ما في التروس المستقيمة والحلزونية.

شرح التروس المخروطية المخروطية المخروطية المخروطية

صُممت التروس الهيبويد للأعمدة التي يتم إزاحتها. وهذا يعني أن محاورها لا تتقاطع. وهذه الإزاحة هي السمة المميزة لها.

عند التعمق أكثر، تصبح الاختلافات أكثر أهمية لتصميم التروس المخروطية الفعالة. وغالبًا ما يعود الاختيار بينهما إلى متطلبات تشغيلية محددة مثل الضوضاء والحمل وتكوين العمود.

تروس زيرول: حل هجين

تحتوي تروس Zerol على أسنان منحنية ولكن بزاوية حلزونية صفرية. وهذا يمنحها تعشيق الأسنان التدريجي للتروس الحلزونية. وهذا يعني أنها تعمل بسلاسة وهدوء أكثر من التروس المخروطية المستقيمة.

ومع ذلك، فإنها تحافظ على نفس خصائص حمل الدفع مثل التروس المخروطية المخروطية المستقيمة. وهذا يبسط متطلبات المحامل والتركيب مقارنة بالتروس المخروطية المخروطية الحلزونية. في PTSMAKE، غالبًا ما نوصي في PTSMAKE بتروس Zerol للتطبيقات عالية السرعة والحمولة العالية حيث يكون عكس الاتجاه ضروريًا.

التروس الهيبويد: لقوة الإزاحة

التروس Hypoid هي تروس متخصصة حقًا. يعد تصميم عمودها غير المتقاطع ميزة رئيسية في العديد من تطبيقات السيارات والتطبيقات الصناعية. يسمح الإزاحة بترس أكبر وأقوى.

ينتج عن هذه الهندسة حركة انزلاق فريدة بين الأسنان. ويسمح هذا، بالإضافة إلى نسبة التلامس العالية، بنقل عزم دوران مذهل. وهي تعمل بهدوء شديد. ومع ذلك، يتطلب هذا الانزلاق تزييتاً متخصصاً للتحكم في الاحتكاك والتآكل. كما يولد التصميم أيضاً الدفع المحوري⁶عامل حاسم في تصميم النظام.

تقدم تروس Zerol حلاً متوازنًا، حيث تجمع بين مزايا الأنواع المستقيمة والحلزونية. وعلى النقيض من ذلك، فإن التروس الهيبويدية مخصصة للأعمدة غير المتقاطعة، مما يوفر عزم دوران عالٍ وتشغيل هادئ من خلال حركة أسنان منزلقة فريدة من نوعها.

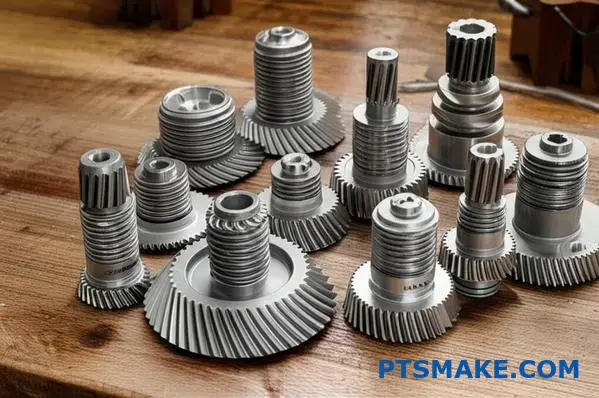

كيف تصنف معايير AGMA جودة التروس المخروطية للتطبيقات المختلفة؟

رقم الجودة AGMA، أو الرقم Q، هو جوهر تصنيف التروس. وهو مقياس بسيط، عادةً من 3 إلى 15.

رقم Q الأعلى يعني تفاوتات أكثر إحكاماً ودقة أعلى. وهذا يترجم مباشرة إلى أداء أفضل للتروس.

فكّر في الأمر كنظام للتقدير. فهو يوفر لغة واضحة وموحدة لجميع المشاركين. وهذا يساعد في مرحلة تصميم التروس المائلة.

فهم الأرقام الكمية

يحدد هذا النظام التفاوتات الدقيقة للعديد من السمات الهندسية الرئيسية. وهذا يضمن الاتساق والموثوقية في التصنيع.

إليك نظرة عامة سريعة على ما تعنيه أرقام Q المختلفة.

هذا الإطار ضروري لمطابقة جودة الترس مع وظيفته المقصودة.

الرقم Q ليس مجرد درجة عشوائية. إنه إطار شامل يحدد الانحرافات المقبولة في الخصائص الفيزيائية للترس. ويؤثر ذلك بشكل مباشر على كيفية تصرف الترس في الاستخدام الواقعي.

المعلمات الرئيسية التي تحكمها الأرقام الكمية

تفصّل معايير AGMA التفاوتات المسموح بها لعدة عوامل. ثلاثة من أكثر هذه العوامل أهمية هي هندسة الأسنان، والنفوذ، والتباعد. تؤثر كل واحدة منها على الأداء النهائي.

تقلل التفاوتات الأكثر صرامة في هذه المعلمات من الضوضاء والاهتزازات التشغيلية. كما أنها تزيد من قدرة حمل التروس وعمرها الافتراضي. في شركة PTSMAKE، نساعد العملاء على اختيار رقم Q المناسب. وهذا يضمن عدم المبالغة في الهندسة والدفع الزائد.

أحد المتغيرات الحرجة التي يتم قياسها هو إجمالي الخطأ المركب⁷. تجسّد هذه القيمة الاختلافات المجمعة عن المظهر الجانبي المثالي للترس أثناء دورة واحدة كاملة.

التأثير عبر الصناعات

يختلف الرقم الكمي المطلوب اختلافًا كبيرًا حسب الصناعة. هذا التوازن بين التكلفة والأداء أمر بالغ الأهمية.

يعد اختيار رقم Q المناسب خطوة أساسية في تصميم التروس المخروطية المخروطية الناجحة. فهو يمنع حدوث أخطاء مكلفة في المستقبل.

يوفر نظام AGMA Q-number إطار عمل حيوي. فهو يسمح للمهندسين بتحديد جودة التروس بدقة، وتحقيق التوازن بين متطلبات الأداء وتكاليف التصنيع. ويضمن ذلك أن يكون المنتج النهائي مناسباً تماماً للاستخدامات المقصودة، بدءاً من المعدات الزراعية وحتى المركبات الفضائية.

ما هي خصائص المواد الأكثر أهمية لتصميم التروس المخروطية؟

عند اختيار المواد اللازمة للتروس المخروطية، يتعلق الأمر بإجراء مفاضلات ذكية. تحتاج إلى تحديد الأولويات. الهدف هو الموازنة بين الخصائص لتحقيق الأداء الأمثل وعمر خدمة طويل. لا يتعلق الأمر بالقوة فقط.

متانة السطح للتآكل

السطح الصلب ضروري. فهو يحارب التآكل والتنقر المستمر من التلامس بين الأسنان. ترتبط هذه الخاصية ارتباطاً مباشراً بالعمر التشغيلي للترس.

القوة الأساسية للإجهاد

تحت السطح، تحتاج إلى المتانة. تساعد هذه القوة الأساسية سن الترس على مقاومة الانحناء وامتصاص أحمال الصدمات دون أن ينكسر.

قد تبدو المادة رائعة في ورقة البيانات، ولكن العوامل العملية لا تقل أهمية. في مشاريعنا في شركة PTSMAKE، نأخذ دائمًا في الاعتبار كيف تتصرف المادة أثناء التصنيع. يمكن أن يؤدي ذلك إلى وضع ميزانية المشروع وجدوله الزمني أو كسره.

موازنة القيود العملية

هناك عاملان رئيسيان هما قابلية التشغيل الآلي وكيفية استجابة المادة للمعالجة الحرارية. تحدد هذه الخصائص كفاءة وتكلفة إنتاج الجزء النهائي. ويمكن أن يؤدي سوء الاختيار هنا إلى تأخيرات ونفقات غير متوقعة.

مراعاة قابلية التشغيل الآلي

تعد قابلية التشغيل الآلي الجيدة أمرًا بالغ الأهمية لأي تصميم تروس مخروطية مخروطية. فهي تسمح بإنتاج أسرع، وتآكل أقل للأدوات، وفي النهاية جزء أكثر فعالية من حيث التكلفة. المواد التي يصعب تشغيلها آليًا تزيد من الوقت والتكلفة. لقد وجدنا أن الفولاذ المقوى مسبقًا غالبًا ما يقدم حلًا وسطًا جيدًا.

تقييم استجابة المعالجة الحرارية

المعالجة الحرارية هي المكان الذي نقوم فيه بتنشيط الخصائص الرئيسية للترس. فهي تخلق سطحًا صلبًا مقاومًا للتآكل مع الحفاظ على قلب صلب وقابل للسحب. تضمن المادة ذات الاستجابة التي يمكن التنبؤ بها للمعالجة الحرارية جودة ثابتة. هذه العملية حيوية لمنع حدوث أعطال كارثية من مشاكل مثل إجهاد الانحناء⁸.

من أجل تصميم تروس مخروطية فعالة، يجب أن توازن بين صلابة السطح والصلابة الأساسية. بالإضافة إلى ذلك، ضع في اعتبارك العوامل العملية مثل قابلية التشغيل الآلي واستجابة المعالجة الحرارية، حيث إنها تؤثر بشدة على تكاليف التصنيع والجداول الزمنية والجودة النهائية للترس.

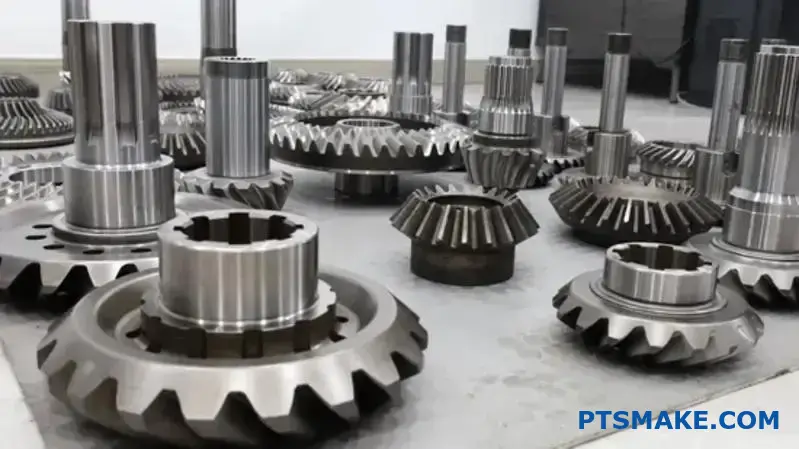

ما هي الأنواع الشائعة لترتيبات المحامل للتروس المخروطية؟

تولد التروس المخروطية المخروطية قوى شعاعية ومحورية. وهذا تحدٍ رئيسي في تصميمها. لا يمكنك استخدام أي محمل. يجب أن يتعامل الترتيب مع هذه الأحمال المجمعة بفعالية.

الدعم المناسب أمر بالغ الأهمية لمحاذاة شبكة التروس والعمر الطويل. وبدون ذلك، سوف تتآكل التروس بسرعة وتتعطل. نحن بحاجة إلى حل قوي.

يؤثر اختيار المحامل بشكل مباشر على الأداء. دعونا نلقي نظرة على التركيبات الأكثر شيوعًا التي توفر الاستقرار وإدارة هذه القوى.

هذا المزيج من القوى يجعل المحامل الأسطوانية المخروطية خيارًا ممتازًا.

محامل الأسطوانة المخروطية: الخيار المثالي

في العديد من المشاريع في PTSMAKE، نوصي بمحامل أسطوانية مخروطية لتطبيقات التروس المخروطية. يتعامل تصميمها بطبيعته مع كل من الأحمال الشعاعية العالية والأحمال المحورية العالية في وقت واحد. وهذا يجعلها مثالية للوظيفة.

تقوم المجاري المائلة بتوجيه البكرات لإدارة الدفع. وهذا جانب أساسي من جوانب التصميم الناجح للتروس المخروطية المخروطية. فهو يضمن بقاء مجموعة التروس مستقرة تحت الحمل.

ترتيبات التركيب الشائعة

لمواجهة قوى الدفع القوية، غالبًا ما تستخدم هذه المحامل في أزواج. تكوين التركيب أمر بالغ الأهمية. ضبط المقدار المناسب من التحميل المسبق⁹ ضروري للصلابة وطول العمر.

التركيب من ظهر إلى ظهر (DB)

في هذا الإعداد، تتباعد خطوط زاوية التلامس. وهذا يخلق قاعدة عريضة وصلبة. وهي ممتازة للتعامل مع أحمال العزم، وهو أمر شائع عندما يكون الترس معلقاً على العمود.

التركيب وجهاً لوجه (DF)

هنا، تتقارب خطوط زاوية التلامس. هذا الترتيب أكثر تسامحاً مع اختلال محاذاة العمود. ومع ذلك، فإنه يوفر مقاومة أقل لأحمال العزم مقارنةً بتكوين DB.

كل إعداد له مكانه. يعتمد الاختيار النهائي على متطلبات الحمل والمحاذاة الخاصة بالتطبيق المحدد.

المحامل البكرات المخروطية المخروطية، التي عادةً ما يتم تركيبها من الخلف إلى الخلف، هي الحل الأمثل للتروس المخروطية. يدير هذا الترتيب بفعالية الأحمال الشعاعية والمحورية المدمجة معًا، مما يضمن الصلابة وشبكة التروس المناسبة والعمر التشغيلي الطويل للمجموعة بأكملها.

كيف يتم تحديد مجموعات التروس المخروطية في الرسم الفني؟

الرسم الفني هو مصدر الحقيقة الوحيد للتصنيع. بالنسبة للأجزاء المعقدة مثل التروس المخروطية المخروطية، فهو أمر بالغ الأهمية. كل التفاصيل مهمة.

يؤدي حذف المعلومات إلى خلق غموض. وهذا يؤدي إلى أخطاء في الإنتاج وتأخيرات وأجزاء لا تعمل. الهدف هو توفير مخطط كامل وواضح.

وهذا يضمن قدرة الشركة المصنعة على إنتاج التروس تمامًا كما قمت بتصميمها. فيما يلي المواصفات الأساسية التي يجب تضمينها في كل رسم لمجموعة التروس المخروطية.

يجب أن يحتوي رسم مجموعة التروس المخروطية على أكثر من مجرد أبعاد أساسية. فهو يحتاج إلى تفصيل كل جانب من جوانب هندسة الترس والمواد والجودة المطلوبة. توجه هذه المعلومات الشاملة عملية التصنيع بأكملها.

البيانات الهندسية والتزاوج الأساسية

يجب أن يحدد الرسم بيانات الترس الأساسية. ويشمل ذلك عدد الأسنان لكل من الترس والترس الصغير، ودرجة القطر، وزاوية الضغط. وهذه تحدد نسبة الترس ومظهر السن.

الزوايا المخروطية (زوايا المخروط (زوايا الميل والجذر والوجه) حيوية أيضاً. فهي تحدد شكل الترس. والأهم من ذلك، يجب تحديد مسافة التركيب بتفاوت محكم. فهي تضمن محاذاة الترس والترس الصغير بشكل صحيح في التجميع. يمكن أن يؤدي الانحراف البسيط هنا إلى تآكل أو فشل سابق لأوانه.

متطلبات المواد والمعالجة والجودة

يجب أن يذكر الرسم بوضوح اختيار المادة وأي معالجة حرارية مطلوبة. وهذا يحدد قوة الترس ومتانته ومقاومته للتآكل.

تحتاج أيضًا إلى تحديد المسموح به رد الفعل العكسي¹⁰. هذه الفجوة الصغيرة بين أسنان التزاوج ضرورية. فهي تمنع الارتباط وتتيح مساحة للتشحيم.

وأخيراً، يلزم الحصول على رقم الجودة AGMA (جمعية مصنعي التروس الأمريكية). يحدد هذا الرقم معيار تفاوتات ودقة التصنيع. في شركة PTSMAKE، نستخدم هذا الرقم لضمان أن تصميم التروس المخروطية وإنتاجها يلبي احتياجات الأداء الدقيقة الخاصة بك.

باختصار، الرسم الفني الشامل غير قابل للتفاوض. ويضمن تضمين جميع المواصفات الهندسية والمادية ومواصفات الجودة أن التروس المخروطية النهائية يتم تصنيعها بشكل صحيح وتؤدي بشكل موثوق في تطبيقها. هذا هو حجر الزاوية في الهندسة الناجحة.

كيف تقوم بحساب نسبة التروس المطلوبة وتحديد أرقام الأسنان؟

يعد حساب نسبة التروس واختيار أرقام الأسنان خطوة أساسية. فهو يترجم مباشرة احتياجاتك من السرعة وعزم الدوران إلى تصميم مادي. إذا أخطأت في ذلك، فلن تعمل ماكينتك على النحو المنشود.

العملية أبسط مما تبدو عليه. فهي تبدأ بسرعات الإدخال والإخراج المطلوبة. ومن هناك، ننتقل إلى التروس المادية.

الحساب الأساسي

أولاً، حدد نسبة التروس المطلوبة. هذا تقسيم بسيط للسرعات.

نسبة التروس (i) = سرعة الإدخال (n1) / سرعة الإخراج (n2)

هذه النسبة هي الهدف. والآن، نوجد أعداد الأسنان التي تحققها.

اختيار الأسنان المناسبة

يمكن تحقيق نفس النسبة بأعداد أسنان مختلفة. على سبيل المثال، يمكن أن تكون النسبة 2:1 20 و40 سناً، أو 30 و60. يؤثر الاختيار على الحجم والقوة والتآكل.

الهدف هو ترجمة تخفيض أو زيادة السرعة المطلوبة إلى مجموعة تروس ملموسة. وهذا ينطوي على أكثر من مجرد عمليات حسابية بسيطة؛ فالأمر يتعلق بإنشاء نظام متين وفعال.

الخطوة 1: تحديد نسبة التروس

تكون نقطة البداية دائمًا هي السرعات التشغيلية. إذا كان لديك محرك يعمل بسرعة 1800 دورة في الدقيقة (الدخل) وتحتاج إلى تشغيل ناقل بسرعة 600 دورة في الدقيقة (الخرج)، فإن العملية الحسابية سهلة ومباشرة.

نسبة التروس المستهدفة هي 3:1.

الخطوة 2: حدد أرقام الأسنان

والآن، حدد أرقام الأسنان للسائق (الترس الصغير) والترس المدفوع. يجب أن تكون نسبة الأسنان مساوية لنسبة الترس المستهدفة.

نسبة التروس (i) = أسنان الترس المدفوع (Z2) / أسنان الترس المسنن (Z1)

للحصول على نسبة 3:1، يمكنك استخدام ترس ذي 20 سنًا وترس مدفوع ذي 60 سنًا. هذه نقطة بداية جيدة.

الخطوة 3: التنقيح والتحقق

تجنب أن يكون عدد الأسنان مضاعفات دقيقة إن أمكن. استخدام تركيبة أسنان الصيد¹¹ يساعد على توزيع التآكل بالتساوي. على سبيل المثال، بدلاً من 20/60، لا يزال زوج 21/63 يعطي نسبة 3:1 ويمكنه تحسين أنماط التآكل.

تأكد أيضًا من احتواء الترس الصغير على عدد كافٍ من الأسنان لتجنب التقليل من عدد الأسنان، مما يضعف قاعدة السن. يعتمد العدد الأدنى على زاوية الضغط. هذا المبدأ حيوي في جميع عمليات تصنيع التروس، بما في ذلك تصميم التروس المخروطية المعقدة.

حساب نسبة التروس من السرعات هي الخطوة الأولى. بعد ذلك، يجب أن تختار بعناية أرقام الأسنان التي لا تحقق هذه النسبة فحسب، بل تضمن أيضًا طول العمر من خلال تجنب مشاكل مثل التقليل من السرعة وتعزيز أنماط التآكل المتساوية.

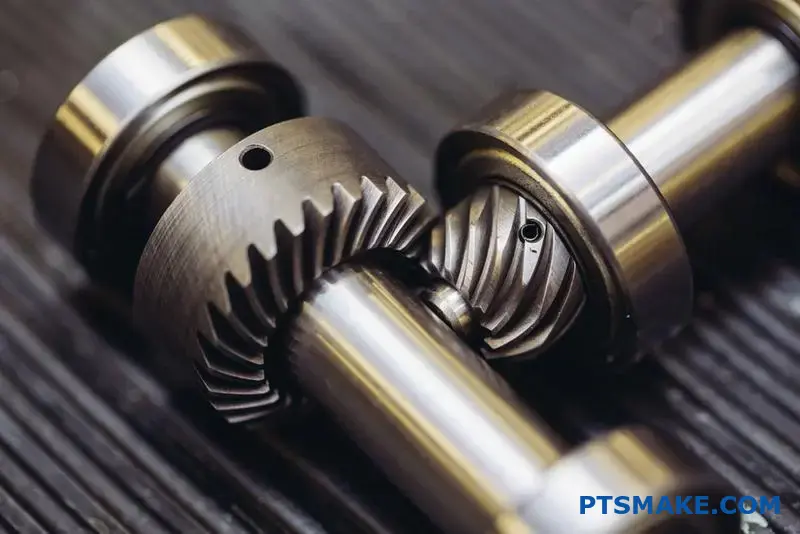

كيف يمكنك تحسين تصميم الترس المخروطي للحد من الضوضاء؟

بالنسبة لعلبة التروس عالية الأداء، فإن الاستراتيجية الشاملة هي المفتاح. لا يمكننا إصلاح شيء واحد فقط. فالأمر يتعلق بنهج نظام شامل.

تعزيز نسبة التلامس

يعد استخدام التروس المخروطية المخروطية الحلزونية بداية رائعة. حيث تتشابك أسنانها المنحنية تدريجياً. وهذا يزيد من نسبة التلامس، مما يؤدي إلى تشغيل أكثر سلاسة وهدوءاً. يركز التصميم الجيد للتروس المخروطية المخروطية على هذا المبدأ.

دور صلابة السكن

كما أن المبيت الصلب أمر بالغ الأهمية. فهو يقلل من الاهتزاز والانحراف تحت الحمل. وهذا يمنع الاختلال ويقلل من ضوضاء النظام.

يضمن لك هذا النهج متعدد الأوجه الحصول على علبة تروس هادئة حقاً.

التعمق أكثر في التحسين المتقدم

إن التصميم الناجح لعلبة التروس الهادئة يتجاوز الأساسيات. فهو يتطلب تركيزاً مفصلاً على عدة عوامل متفاعلة. في PTSMAKE، نقوم بدمج هذه العناصر منذ البداية.

تنقيح المظهر الجانبي للأسنان

شكل السن نفسه أمر بالغ الأهمية. نهدف إلى تقليل خطأ في الإرسال¹². هذا هو الانحراف الطفيف عن الحركة المنتظمة تمامًا أثناء تعشيق الأسنان وفكها.

من خلال تعديل شكل السن بعناية، وهو ما يسمى أحياناً بالتتويج أو تخفيف الطرف، يمكننا تسهيل نقل الحركة هذا. وهذا يقلل بشكل كبير من المصدر الرئيسي لأنين التروس.

تحديد مواصفات أعلى جودة AGMA

ونحدد أيضاً مستوى جودة أعلى من AGMA (رابطة مصنعي التروس الأمريكية). الرقم الأعلى يعني تفاوتات أكثر إحكاماً وترساً أكثر دقة. وعلى الرغم من أنه قد يزيد من تكلفة التصنيع، إلا أن تقليل الضوضاء يكون كبيراً.

استنادًا إلى اختباراتنا مع العملاء، يمكن أن يؤدي الانتقال من AGMA 9 إلى AGMA 11 إلى تقليل مستويات الضوضاء بعدة ديسيبلات. إنه استثمار في الأداء وتجربة المستخدم. ومن ثم يدعم المبيت الصلب هذه الدقة، مما يحول دون تعرض التروس عالية الجودة للخطر بسبب انثناء النظام.

هذه الاستراتيجية الشاملة - التي تجمع بين التروس الحلزونية ومظهر الأسنان المحسن وجودة AGMA العالية والمبيت الصلب - هي الطريقة التي نقدم بها حلولاً هادئة وموثوقة بشكل استثنائي لعلبة التروس.

لتحقيق علبة تروس هادئة، يجب الجمع بين الاستراتيجيات. إن استخدام التروس الحلزونية للحصول على نسبة تلامس أعلى، وتنقية شكل الأسنان، وتحديد مستوى جودة أعلى من AGMA، وضمان صلابة المبيت تعمل جميعها معًا لتقليل الضوضاء والاهتزاز بشكل فعال.

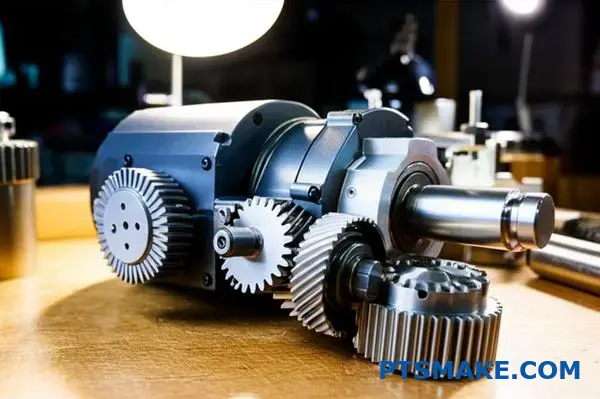

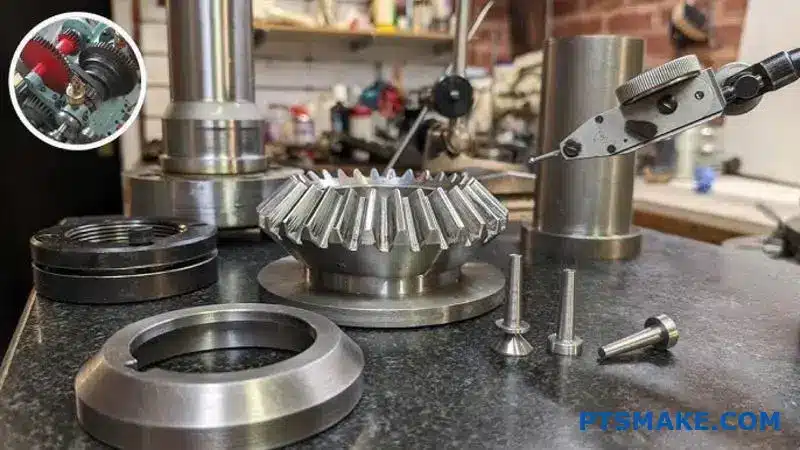

إذا كان لديك علبة تروس موجودة، كيف يمكنك عكس هندسة تروسها المخروطية؟

عندما يتعطل الترس المخروطي المخروطي الحرج، لا يكون التوقف عن العمل خيارًا. غالباً ما يكون الحل الأسرع هو إجراء هندسة عكسية لاستبدالها. هذه العملية هي مزيج من القياس الدقيق وعلم المواد.

يبدأ الأمر بفحص دقيق للجزء الموجود. نحتاج إلى الحصول على البيانات الأساسية بشكل صحيح منذ البداية.

سيناريو الجزء البديل

الخطوة 1: القياسات التأسيسية

الخطوة الأولى هي التقاط الشكل الهندسي الأساسي للترس. الدقة هنا غير قابلة للتفاوض، حيث يمكن أن تؤدي الأخطاء الصغيرة إلى مشاكل كبيرة في التجميع النهائي لعلبة التروس.

توفر هذه القياسات المخطط الأساسي للجزء الجديد.

التقاط البيانات المتقدمة للحصول على نسخة طبق الأصل مثالية

بعد تسجيل الأبعاد الأساسية، ننتقل إلى تحليل أكثر تقدماً. هذا هو المكان الذي نلتقط فيه التفاصيل المعقدة التي تحدد أداء الترس وطول عمره. يعتمد تصميم التروس المخروطية الناجحة على هذه المرحلة.

الخطوة 2: رسم خرائط لملف السن

نستخدم ماكينة قياس الإحداثيات (CMM) أو ماكينة فحص التروس المتخصصة. تقوم هذه الأدوات بتتبع الشكل الدقيق لسن الترس وتلتقط منحنياته المعقدة بدقة على مستوى الميكرون. تُنشئ هذه البيانات نموذجاً ثلاثي الأبعاد دقيقاً، وهو في الأساس توأم رقمي للسن.

الخطوة 3: تحليل المادة

مادة الترس لا تقل أهمية عن شكله. استخدام قياس الطيف¹³ أو تقنيات تحليل المواد الأخرى، نحدد تركيبة السبيكة بدقة. كما نتحقق أيضًا من وجود دليل على تصلب السطح أو معالجات حرارية أخرى. إن صنع بديل من مادة خاطئة هو وصفة لفشل آخر.

من البيانات إلى رسم تصنيعي

الخطوة 4: إنشاء المخطط

يتم تجميع جميع بيانات الأبعاد والمواد في نموذج CAD شامل. ومن هذا النموذج، نقوم بإنشاء رسم تصنيع نهائي. يتضمن هذا المخطط جميع الأبعاد والتفاوتات الهندسية ومواصفات المواد والتشطيبات السطحية المطلوبة. في شركة PTSMAKE، هذا الرسم هو الدليل الذي نستخدمه لتصنيع قطعة بديلة مثالية وموثوقة.

يبدأ إنشاء ترس مخروطي بديل بقياسات يدوية دقيقة. ويتبع ذلك تحليل CMM متقدم لرسم خريطة لملف السن واختبار المواد لتحديد تركيبها. وأخيراً، يتم دمج جميع البيانات في رسم تصنيعي مفصّل للإنتاج.

كيف يمكنك تصميم مجموعة تروس مخروطية مخروطية لتطبيق محدود العمر؟

في بعض المجالات، "العمر اللانهائي" ليس هو الهدف. فكر في مشغل الصواريخ أو علبة تروس السباق. هنا، الأداء هو كل شيء.

نحن نصمم عمدًا تصميمًا أقرب إلى حدود المادة. يقبل هذا النهج بعمر افتراضي محدود. والمكافأة هي توفير كبير في الوزن والمساحة.

مبدأ المقايضة

هذا هو المفهوم الأساسي في تصميم التروس المخروطية المخروطية المتخصصة. أنت تستبدل طول العمر مقابل مكاسب فورية في الأداء. إنه قرار محسوب وليس مساومة على الجودة.

ويسمح هذا التحول في التفكير بإيجاد أنظمة أكثر إحكاماً وفعالية حيث يكون كل جرام مهماً.

تخطي الحدود المادية بأمان

التصميم لعمر محدود يعني أننا نتحدى عوامل الأمان التقليدية. فبدلًا من استخدام مخزن مؤقت كبير، نستخدم مخزنًا مؤقتًا أصغر بكثير ومحسوبًا. وهذا يسمح للترس بالتعامل مع أحمال أعلى بالنسبة لحجمه.

نحن نعمل بالقرب من قوة خضوع المادة. نحن نقبل أن الترس سوف يتعرض للإجهاد والفشل في نهاية المطاف. والمفتاح هو أن هذا الفشل يمكن التنبؤ به ويحدث بعد اكتمال مهمته.

بالنسبة لهذه المشاريع، نقوم بتحليل العدد الدقيق للدورات وأحمال الذروة التي سيواجهها الترس. تحدد هذه البيانات التصميم. إن إجهاد الانحناء المسموح به¹⁴ مضبوطة على مستوى عالٍ بما يكفي للمهمة. لم يتم ضبطه للاستخدام الدائم.

عوامل السلامة في السياق

عامل الأمان المنخفض ليس غير آمن. بل هو ببساطة مُحسَّن لعمر التطبيق المحدد والمحدود. في عملنا في شركة PTSMAKE، نساعد العملاء على تحديد هذه المعايير.

هذا النهج المخصص أساسي لتحقيق أعلى أداء في التطبيقات قصيرة المدى ذات المهام الحرجة والقصيرة الأجل. إنه جزء استراتيجي من الهندسة المتقدمة.

التصميم لعمر محدود هو خيار استراتيجي. فهو ينطوي على تقليل عوامل الأمان ودفع المواد إلى حدودها القصوى. وتوفر هذه الطريقة الوزن والمساحة الحرجة في التطبيقات التي تعتمد على الأداء مثل صناعة الطيران والسباقات، وتقبل بعمر تشغيلي محدود يمكن التنبؤ به.

كيف يؤثر "النظام" (المحرك، العمود، المبيت) على خيارات تصميم التروس؟

لا يعمل الترس بمفرده أبداً. إنه جزء من نظام أكبر. التفكير في المحرك والعمود والمبيت هو المفتاح. هذه النظرة الشاملة تمنع العديد من الأعطال الشائعة.

النظام ككل

يجب أن نرى التجميع الميكانيكي بالكامل. توصيل طاقة المحرك ليس سلساً. المبيت ليس صلباً تماماً. تؤثر هذه العوامل بشكل مباشر على أداء التروس وعمرها.

تفاعلات النظام الرئيسية

إن فهم هذه المدخلات أمر بالغ الأهمية منذ البداية.

يضمن هذا النهج تصميم الترس بما يتناسب مع بيئته الحقيقية.

اعتماد فلسفة التصميم الشمولي

يتم تصميم الترس القوي حقًا مع وضع سياق التشغيل بالكامل في الاعتبار. وهذا يعني النظر إلى ما هو أبعد من مجرد مادة الترس وهندسته. فهو يعني تحليل ديناميكيات النظام الكامل.

على سبيل المثال، لا ينتج المحرك طاقة سلسة تماماً. فهو ينتج الاهتزازات الالتوائية¹⁵ التي تنتقل عبر العمود إلى أسنان التروس. إذا تجاهلنا هذا الأمر، فإننا نخاطر بإجهاد الأسنان والفشل المبكر. علينا حساب هذه الأحمال الديناميكية.

مرونة الإسكان وأثرها

وبالمثل، قد يبدو الهيكل خفيف الوزن فعالاً. ولكنه سوف ينثني تحت الحمل. يمكن أن تتسبب هذه المرونة في اختلال محاذاة العمود. حتى الاختلال الطفيف في المحاذاة يمثل مشكلة كبيرة، خاصة في التطبيقات الحساسة مثل تصميم التروس المخروطية. فهو يؤدي إلى توزيع غير متساوٍ للحمل عبر وجه سن الترس.

التصميم للواقع الديناميكي

ولمواجهة هذه المشكلات، نقوم بتعديل شكل سن الترس. وهنا يأتي دور الخبرة.

تعوض هذه التعديلات عن الضغوط الناجمة عن النظام. فهي تضمن بقاء شبكة التروس مثالية حتى عندما يكون النظام تحت الضغط. في شركة PTSMAKE، ندمج ديناميكيات النظام هذه في عمليات المحاكاة والتصنيع الخاصة بنا.

يعتمد نجاح الترس على النظر إلى النظام بأكمله. يؤدي تجاهل عوامل مثل اهتزازات المحرك أو مرونة المبيت إلى تصميمات تفشل في العالم الحقيقي. إن النهج الشامل ليس اختيارياً؛ فهو ضروري لإنشاء أنظمة تروس موثوقة ومتينة.

فتح حلول التروس المخروطية الدقيقة مع PTSMAKE

هل أنت مستعد للارتقاء بمشروعك القادم مع التروس المخروطية المخروطية المصممة بخبرة أو المكونات المشكّلة بدقة؟ اتصل ب PTSMAKE اليوم للحصول على عرض أسعار سريع ومفصل! اختبر خبرتنا في التصنيع الآلي باستخدام الحاسب الآلي والقولبة بالحقن - التي يثق بها رواد الصناعة من حيث الجودة والموثوقية ودعم العملاء الاستثنائي.
