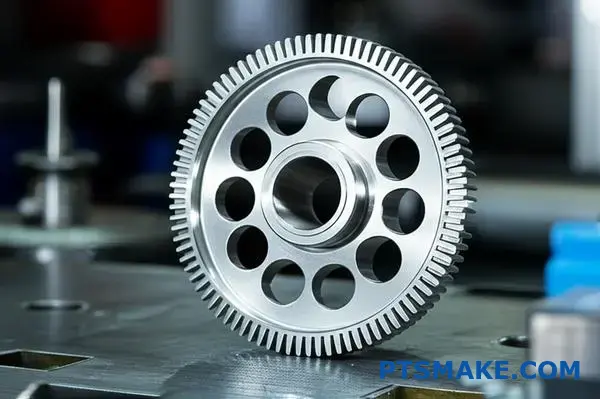

الدليل العملي النهائي لتصميم تروس التباطؤ في الترس العاطل

يتعامل العديد من المهندسين مع التروس الوسيطة كمكونات دوارة بسيطة تقوم فقط بعكس الاتجاه. تؤدي هذه النظرة المفرطة في التبسيط إلى أخطاء مكلفة في التصميم، وأعطال غير متوقعة، وفرص ضائعة لتحسين النظام.

الترس العاطل هو أحد مكونات ناقل الحركة الذي يعدل اتجاه عزم الدوران ويضبط التعبئة المكانية ويؤثر على ديناميكيات النظام بما في ذلك القصور الذاتي والصلابة وخصائص الاهتزاز بما يتجاوز خصائص عكس الدوران الأساسية.

لقد عملت مع فرق هندسية اكتشفت بعد فوات الأوان أن تصميم وحدة التباطؤ الخاصة بهم تسبب في حدوث مشكلات في الرنين أو أعطال سابقة لأوانها في المحامل. ويغطي هذا الدليل المبادئ المتقدمة التي أستخدمها في PTSMAKE لمساعدة العملاء على تصميم أنظمة تباطؤ قوية للتطبيقات التي تتراوح من الروبوتات الدقيقة إلى الآلات الثقيلة.

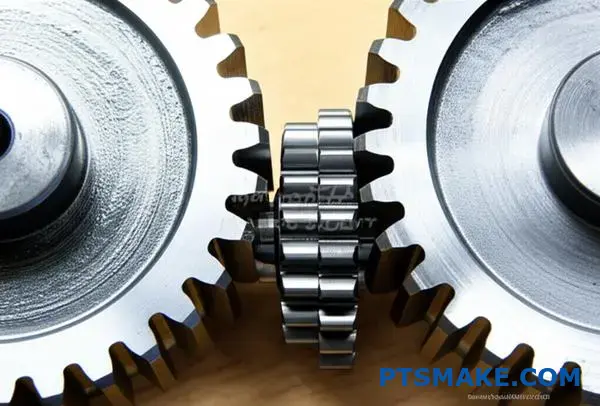

ما الذي يميز الترس العاطل عن العمل عن مجرد عكس الدوران؟

يرى معظم المهندسين ترس التباطؤ ويفكرون في شيء واحد: عكس الدوران. وفي حين أن هذا صحيح، إلا أن هذا ليس سوى بداية القصة. فدوره أكثر استراتيجية بكثير.

يعد الترس العاطل مكونًا رئيسيًا لإدارة ديناميكيات النظام والقيود المكانية. فهو ليس مجرد عنصر نائب سلبي في مجموعة التروس.

العرض الأساسي مقابل العرض المتقدم

يمكن لهذا الترس أن يغير أداء الماكينة بشكل أساسي. فهو يتخطى تعريفه البسيط والكتاب المدرسي.

يكشف التفكير من المبادئ الأولى عن قيمته الحقيقية. إن العاطل ليس مجرد رابط؛ إنه عنصر ضبط ديناميكي داخل مجموعة نقل الحركة. إن وضعه وخصائصه أمر بالغ الأهمية.

التأثير على ديناميكيات النظام

يقدم الترس العاطل كتلته ومرونته الخاصة به. وهذا يؤثر بشكل مباشر على السلوك الميكانيكي للنظام بأكمله.

تعديل القصور الذاتي والصلابة

تؤدي إضافة عاطل إلى زيادة القصور الدوراني الكلي للنظام. يمكن أن يساعد ذلك في تخفيف تقلبات عزم الدوران. كما يؤثر أيضاً على الصلابة الالتوائية الكلية. وهذا يؤثر على كيفية استجابة النظام لتغيرات الحمل.

الاعتبارات المكانية واعتبارات الإرسال

في الماكينات المعقدة، تكون المساحة أعلى من غيرها. يسمح الترس العاطل للمهندسين بتجسير المسافات بين الأعمدة. وهذا يوفر مرونة أساسية في التعبئة والتغليف. كما يسمح للمصممين بتجنب العوائق داخل بنية الماكينة.

ومع ذلك، يقدم العاطل نقاط شبكة إضافية. يمكن أن تساهم كل شبكة في النظام الكلي لـ خطأ في الإرسال¹. التصميم الدقيق أمر بالغ الأهمية. ومن واقع خبرتنا في شركة PTSMAKE، يقلل العاطل المشكّل بدقة من هذا التأثير، مما يحافظ على دقة النظام.

ترس التباطؤ هو أداة تصميم بالغة الأهمية، وليس مجرد عاكس اتجاه بسيط. فهو يعدل بفعالية القصور الذاتي للنظام وصلابته وتعبئته، مما يتطلب دراسة هندسية دقيقة لموازنة فوائده مقابل العيوب المحتملة مثل زيادة خطأ النقل.

ما هو الدور النظري المعلوماتي للعامل المهمل في ناقل الحركة؟

الترس العاطل ليس مجرد فاصل ميكانيكي. فهو يعمل كقناة حاسمة لنقل المعلومات. هذه المعلومات حركية - فهي تتعلق بالحركة. فكر في الأمر على أنه تمرير رسالة.

ترحيل المعلومات المثالي

من الناحية المثالية، ينقل الترس العاطل هذه البيانات الحركية دون أي خسارة. تعكس حركة ترس الخرج حركة ترس الإدخال تمامًا، ولكن مع اتجاه معكوس.

ضوضاء المعلومات في العالم الحقيقي

ومع ذلك، لا يوجد مكون مثالي. فالعيوب الصغيرة في ترس التباطؤ تحدث "ضوضاء" أو أخطاء. هذه الضوضاء تفسد المعلومات الحركية التي يتم نقلها.

يمكن أن يؤثر ذلك على أداء النظام بأكمله.

فك تشفير نقل المعلومات الحركية

تعتبر رتل التروس في جوهرها نظام معالجة معلومات. يقوم ترس الإدخال بتشفير المعلومات حول الموضع والسرعة. وينقل كل ترس لاحق، بما في ذلك أي ترس تباطؤ، هذه الرسالة.

يتمثل دور الترس العاطل في ضمان وصول هذه المعلومات إلى وجهتها سليمة. ولكن ماذا يحدث عندما لا يكون المرسال سليماً؟

مصادر الضوضاء المعلوماتية

يقدم كل عيب في التصنيع خطأً محتملاً. تتراكم هذه الأخطاء من خلال النظام. على سبيل المثال، حتى الانحرافات الطفيفة في شكل الأسنان يمكن أن تتسبب في حدوث تقلبات في السرعة.

هذا هو السبب في أن الدقة غير قابلة للتفاوض. في PTSMAKE، نركز في PTSMAKE على تقليل هذه العيوب. نتحكم في عوامل مثل التركيز والتشطيب السطحي. وهذا يضمن أن تكون الرسالة الحركية واضحة قدر الإمكان.

المشكلة الشائعة هي الفجوة الصغيرة بين أسنان الترس المتشابك. تُعرف هذه الفجوة باسم رد الفعل العكسي²يمكن أن يسبب تأخيرًا في نقل المعلومات عندما يتغير اتجاه الدوران. ويؤدي ذلك إلى عدم اليقين في موضع الخرج.

فيما يلي مصادر الخطأ الشائعة التي نتعامل معها.

من خلال التصنيع الدقيق باستخدام الحاسب الآلي ومراقبة الجودة، نحارب هذا الاضمحلال المعلوماتي. هدفنا هو جعل كل مكوّن جهاز إرسال عالي الدقة.

الترس العاطل هو قناة للمعلومات الحركية. تؤثر جودته المادية بشكل مباشر على جودة البيانات المنقولة. تؤدي العيوب إلى حدوث ضوضاء، مما يؤدي إلى حدوث أخطاء في الموضع والسرعة والتوقيت. يعد تقليل هذه العيوب من خلال التصنيع الدقيق أمرًا ضروريًا لموثوقية النظام.

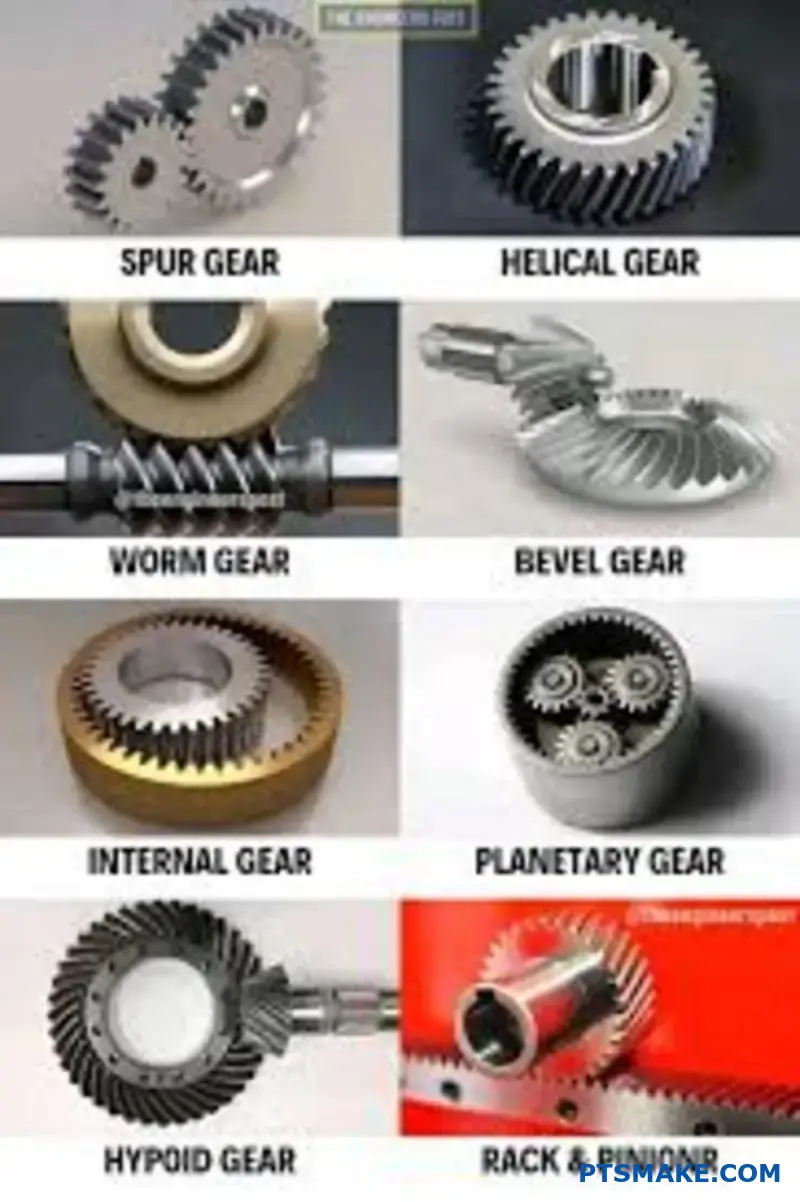

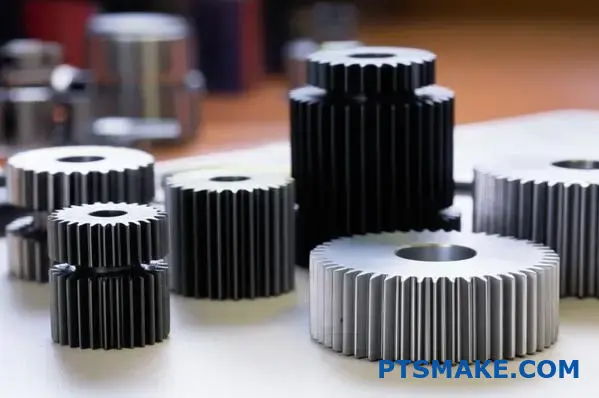

ما هو التصنيف القوي للعاطلين عن العمل على أساس الوظيفة الديناميكية؟

لا يروي شكل المكوّن نصف القصة فقط. لفهم الترس العاطل حقًا، يجب أن ننظر إلى وظيفته. إن تصنيف وحدات التباطؤ حسب الوظيفة الديناميكية ينقلنا إلى ما هو أبعد من الهندسة البسيطة.

يركز هذا النهج على ما يركز عليه العاطل هل. هل يحافظ على الشد؟ هل يمتص الصدمات؟ أم أنها توجه الحركات الدقيقة والسريعة؟

هذا المنظور الوظيفي أساسي. فهو يؤثر بشكل مباشر على اختيار المواد واختيار المحامل وتكامل النظام بشكل عام. ويوضح الجدول البسيط أدناه هذه الوظائف الأساسية.

التعمق أكثر في الأدوار الوظيفية

دعنا نقسم هذه الفئات الوظيفية أكثر. يتطلب كل دور نهجاً هندسياً مختلفاً، وهو أمر نتعامل معه باستمرار في مشاريعنا في PTSMAKE. فهم ذلك أمر بالغ الأهمية لنجاح التصميم.

توتر العاطلين

هذه هي أحصنة العمل. وتتمثل مهمتها الرئيسية في تطبيق قوة ثابتة على السير أو السلسلة. وهذا يمنع الانزلاق ويضمن نقل الطاقة بشكل ثابت. يجب أن يركز التصميم على المحامل القوية والمواد التي تقاوم التآكل تحت الحمل الثابت.

أدوات التخميد الاهتزازية

في العديد من الأنظمة، تعتبر الضوضاء والاهتزازات من المشاكل الرئيسية. صُممت وحدات التخميد لامتصاص هذه الطاقة غير المرغوب فيها. وتعتمد فعاليتها بشكل كبير على علم المواد. ويسمح استخدام بوليمرات معينة بامتصاص التخميد اللزج المرن³. يعمل ذلك على تحويل الصدمة الميكانيكية إلى حرارة ضئيلة، مما يؤدي إلى تهدئة النظام.

تباطؤات نقل الحركة عالية التردد العالي التردد

فكر في الروبوتات أو الطابعات عالية السرعة. هنا، تقوم وحدات التباطؤ بتوجيه الأحزمة بدقة وسرعة فائقة. الأولوية هي القصور الذاتي المنخفض والتوازن المثالي. وغالبًا ما يتم تصنيع هذه الأجزاء باستخدام الحاسب الآلي باستخدام الحاسب الآلي من الألومنيوم خفيف الوزن لتقليل كتلة الدوران وضمان الدقة.

يوفر تصنيف وحدات التباطؤ حسب الوظيفة الديناميكية إطار عمل قوي. ويتجاوز هذا النهج الشكل البسيط ويفرض التركيز على متطلبات الأداء، مما يؤدي إلى خيارات أفضل للمواد، وتحسين موثوقية النظام، وإطالة عمر المكونات.

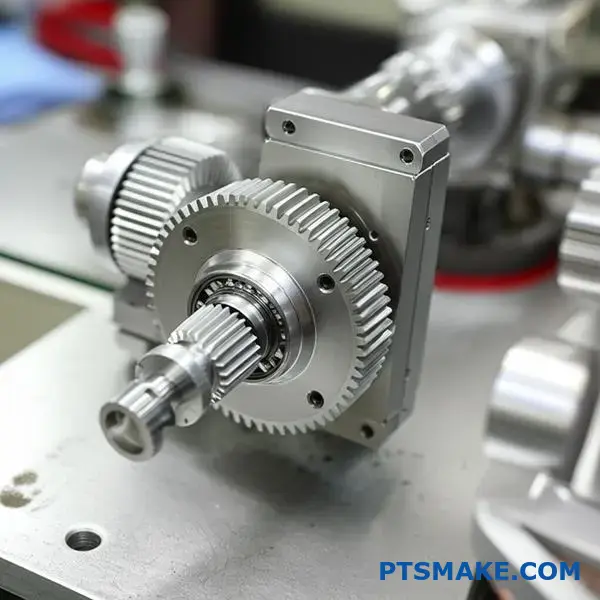

كيف تختلف تكوينات العاطل في الروبوتات الدقيقة عن الآلات الثقيلة؟

يختلف التصميم الهيكلي للترس العاطل اختلافًا جوهريًا. كل ذلك يعتمد على التطبيق النهائي.

تتطلب الروبوتات الدقيقة تروسًا ذات رد فعل عكسي منخفض وصلابة عالية. تحتاج الآلات الثقيلة إليها في البيئات ذات العزم العالي والحمل الصدمي.

محركات التصميم الرئيسية

يحدد الغرض من الترس شكله. بالنسبة للروبوتات، الدقة هي كل شيء. أما بالنسبة للمعدات الثقيلة، فالأمر يتعلق بالقوة والقدرة على التحمل.

تؤدي هذه الاحتياجات المتعارضة إلى تصنيفات هيكلية مختلفة للغاية.

التصنيفات الهيكلية المتباينة

دعونا نفصل فلسفات التصميم. غالبًا ما تستخدم معطّلات الروبوتات الدقيقة أسنانًا دقيقة. وهذا يزيد من التلامس ويقلل من انحدار الحركة. وقد تتميز أيضًا بآليات مضادة للارتجاع، مثل التروس المنقسمة المحملة بنوابض.

وحدات تباطؤ الماكينات الثقيلة هي عكس ذلك. فهي تستخدم أسناناً خشنة وقوية. لا يتعلق هذا التصميم بالدقة بقدر ما يتعلق بتحمل القوة الهائلة.

خيارات المواد والملف الشخصي

اختيار المواد أمر بالغ الأهمية. في مجال الروبوتات، غالباً ما نستخدم في الروبوتات سبائك خفيفة الوزن أو الفولاذ المقوى. وفي بعض الأحيان، يتم استخدام البوليمرات عالية الجودة لانخفاض قصورها الذاتي. يتم تحسين شكل السن للحصول على تعشيق سلس ومستمر.

في الماكينات الثقيلة، ستجد في الآلات الثقيلة فولاذ قوي ومطروق. وهي مصممة لتحمل الصدمات المفاجئة. إن إجهاد التلامس الهرتزي⁴ الحسابات ذات أهمية قصوى هنا. وهذا يضمن عدم تشوه أسنان التروس أو انكسارها تحت الأحمال الشديدة والمفاجئة. ينصب التركيز على القوة وليس البراعة.

في PTSMAKE، نحن نتفهم هذه الفروق الدقيقة. نحن نستفيد من التصنيع الآلي باستخدام الحاسب الآلي المتقدم لدينا لإنتاج تروس تباطؤ عالية الدقة. وهذا أمر ضروري للاحتياجات المتطلبة لصناعة الروبوتات.

يعكس التصميم الهيكلي للترس العاطل الاستخدام المقصود منه. تتطلب تطبيقات الروبوتات ميزات دقيقة لتحقيق الدقة. تتطلب الآلات الثقيلة هياكل قوية ومتينة للتعامل مع عزم الدوران العالي وأحمال الصدمات الشديدة، مع إعطاء الأولوية للقوة على الدقة.

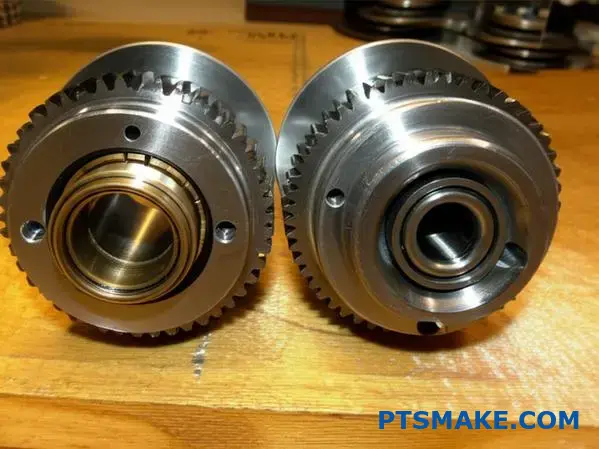

اختيار المحمل يحدد النظام: مقارنة من رأس إلى رأس

اختيارك للمحمل هو قرار تصميم أساسي. إنه ليس مجرد تبديل مكون. إنه يملي طابع النظام بأكمله.

يحدد هذا الاختيار سعة الحمولة، وحدود السرعة، وحتى كيفية فشل النظام. تُنشئ المحامل الدورية والبكرات فئتين متميزتين من أنظمة التباطؤ.

دعنا نحلل الاختلافات الرئيسية.

سعة الحمولة وفقدان الاحتكاك

تتعامل المحامل الأسطوانية مع أحمال أثقل. تصميمها يوزع القوة عبر الخطوط أو النقاط. وهذا يعطيها ميزة كبيرة للمهام الصعبة.

تقوم المحامل الدورية بتوزيع الحمل على السطح. هذا فعال للعديد من الاستخدامات ولكن له قيود واضحة تحت الضغط العالي.

الاحتكاك هو اختلاف رئيسي آخر. في المشاريع السابقة في PTSMAKE، رأينا أن المحامل الدوارة تقلل بشكل كبير من استخدام الطاقة. فهي تتدحرج، بينما تنزلق المجلات. وهذا يؤثر بشكل مباشر على كفاءة النظام الكلية وتوليد الحرارة. وغالبًا ما يعتمد نظام تروس العاطل الفعال على هذا المبدأ.

حدود السرعة وأنماط الفشل

غالباً ما تكون السرعة محدودة بالحرارة. يولد الاحتكاك المنزلق في محامل الدورية المزيد من الحرارة. وهذا يحد من سرعتها التشغيلية.

تعمل المحامل البكرات بشكل أكثر برودة، مما يسمح بعدد دورات في الدقيقة أعلى بكثير. وهذا يجعلها الخيار المفضل لتطبيقات الماكينات عالية السرعة.

تختلف خصائص الفشل أيضًا اختلافًا كبيرًا. عادةً ما يتآكل محمل الدورية تدريجيًا. وغالباً ما تحصل على تحذير مسموع أو مرئي.

ومع ذلك، يمكن أن يتعطل المحمل الأسطواني فجأة. يمكن أن يحدث هذا من خلال عملية مثل تشقق⁵. يمكن أن يكون هذا الفشل كارثيًا مع القليل من التحذير. ويعد فهم ذلك أمراً أساسياً لتخطيط الصيانة وسلامة النظام.

يحدد اختيارك للمحمل بشكل أساسي نظام التباطؤ. إنها مفاضلة بين الحمل والسرعة والكفاءة وإمكانية التنبؤ بالفشل. يؤثر هذا الاختيار تأثيرًا مباشرًا على الأداء والموثوقية وتكلفة العمر الافتراضي، مما يجعله قرارًا هندسيًا حاسمًا منذ البداية.

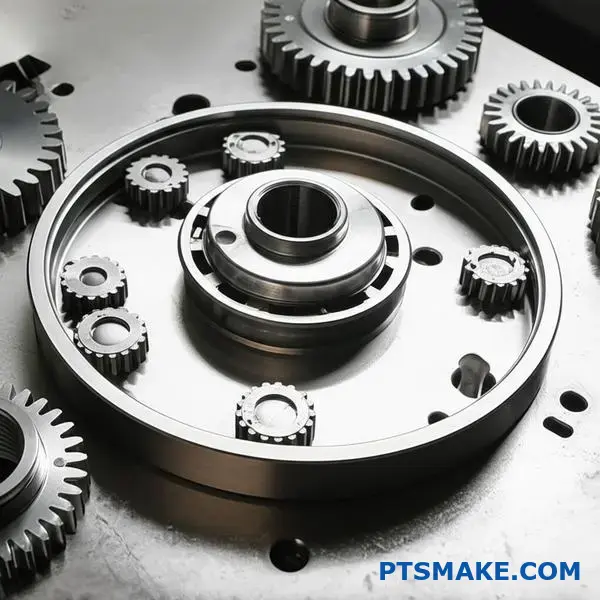

ما هي الاختلافات الهيكلية في المعطلات الكوكبية مقابل المعطلات ذات المحور الثابت؟

تخدم وحدات التباطؤ الكوكبية والمحور الثابت أغراضًا متشابهة. ومع ذلك، تختلف تصميماتها الهيكلية اختلافًا جوهريًا. ويؤثر ذلك على كيفية تعاملها مع الأحمال وأدائها الحركي.

فلسفة التصميم

الترس العاطل ذو المحور الثابت بسيط. فهو يستقر على عمود ثابت. وفي المقابل، تدور التروس الكوكبية حول ترس شمسي مركزي. وهي جزء من مجموعة ناقل أكثر تعقيداً.

الاختلافات الوظيفية الأساسية

دعنا نفصل الفروق الرئيسية.

ويؤدي هذا التباين الهيكلي إلى نتائج أداء مختلفة للغاية في عملية الإرسال.

عند التعمق أكثر، تصبح الاختلافات أكثر أهمية. وحدات التباطؤ ذات المحور الثابت واضحة ومباشرة. يتم تركيبها على مسمار أو عمود غير متحرك. بساطتها تجعلها قوية وفعالة من حيث التكلفة لمهام النقل الأساسية.

مناولة الأحمال والإجهاد

الاختلاف الأكثر أهمية هو توزيع الحمل. يتحمل الترس العاطل أحادي المحور الثابت الحمل المنقول بالكامل بين تروس القيادة والتروس المدفوعة. وهذا يركز الضغط على أسنانه ومحامله.

غير أن الأنظمة الكوكبية تتقاسم الحمل. تقوم تروس الكواكب المتعددة بتوزيع عزم الدوران بالتساوي حول ترس الشمس المركزي. وهذا يقلل بشكل كبير من الضغط على المكونات الفردية. ويسمح بسعة عزم دوران أعلى في حزمة أصغر، وهي فائدة رئيسية نركز عليها في PTSMAKE.

شرح الوظيفة الحركية

من الناحية الحركية، تكون مهمة العاطل ذو المحور الثابت بسيطة. فهو يعكس فقط اتجاه الدوران.

تُظهر التروس الكوكبية الحركة فوق الحلقية⁶. تدور على محاورها الخاصة بينما تدور أيضاً حول ترس الشمس. تتيح هذه الحركة المزدوجة تخفيضات أو زيادات عالية في التروس ضمن مساحة مدمجة للغاية.

هذا التعقيد هو سبب أهمية التصنيع الدقيق لمجموعات التروس الكوكبية.

وباختصار، توفر وحدات التباطؤ الكوكبية حلاً مدمجًا وعزم دوران عالٍ من خلال توزيع الأحمال وتقديم حركة معقدة. أما وحدات التباطؤ ذات المحور الثابت فهي أبسط، حيث توفر نقلًا مباشرًا للطاقة وعكسًا للدوران مع تحميل مركّز. لكل منها مكانته في التصميم الميكانيكي.

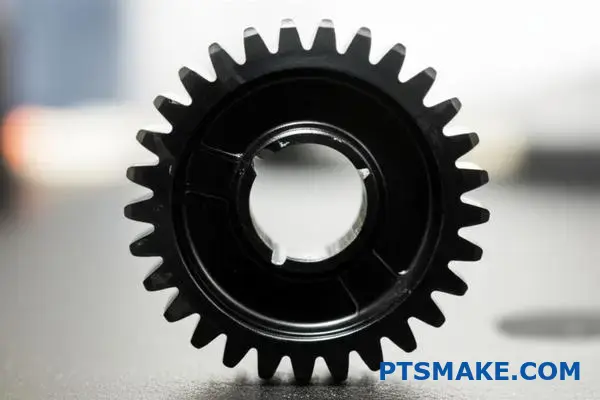

ما هي المنهجية المتبعة في تصميم العاطل لتحقيق الحد الأدنى من الضوضاء والاهتزازات والاهتزازات غير الضارة؟

إن تصميم وحدة تباطؤ لأدنى حد من الضوضاء والاهتزازات والاهتزازات غير الضارة هو عملية منهجية. لا يتعلق الأمر بخدعة واحدة. إنها مقاربة شاملة.

نحن نركز على ثلاثة مجالات أساسية. وهي الهندسة الدقيقة للأسنان، واختيار المواد، وتصميم الهيكل. ويلعب كل منها دورًا حاسمًا.

يضمن الحصول عليها بشكل صحيح التشغيل الهادئ والسلس. وهذا أمر بالغ الأهمية للتطبيقات عالية الأداء.

ركائز التصميم المنهجي

هذه الطريقة المنظمة تمنع الإصلاحات المكلفة في المراحل النهائية. فهي تبني الجودة منذ البداية.

تصميم هادئ ترس التباطؤ يتطلب تركيزًا هندسيًا عميقًا. فهو يتجاوز بكثير حسابات التروس القياسية. يجب أن نضبط أدق التفاصيل للتحكم في الضوضاء والاهتزازات عند المصدر.

التعمق في الهندسة الجزيئية الدقيقة

شكل سن الترس هو خط الدفاع الأول ضد الضوضاء. حتى الانحرافات الصغيرة يمكن أن تتسبب في حدوث أصوات أنين أو خشخشة كبيرة.

الملف الشخصي وتصحيح الرصاص

نقوم بتعديل شكل السن لتعويض الانحراف تحت الحمل. يضمن ذلك تلامسًا سلسًا عند تشابك التروس. ويمنع الصدمات الحادة التي تولد ضوضاء. يقلل التصحيح المناسب من خطأ في الإرسال⁷وهو المصدر الرئيسي لضوضاء التروس.

يعالج تصحيح الرصاص مشاكل المحاذاة على طول وجه السن. وهذا يضمن توزيع الحمل بالتساوي، مما يقلل من الاهتزاز بشكل أكبر.

اختيار المواد والتكامل السكني

مادة ترس التباطؤ ومساكنها بنفس القدر من الأهمية. فهما يحددان كيفية امتصاص الاهتزازات أو تضخيمها.

في عملنا في PTSMAKE، غالبًا ما نقترح البوليمرات المتقدمة لخصائصها الممتازة في التخميد. ومع ذلك، يعتمد اختيار المواد دائمًا على متطلبات الحمل ودرجة الحرارة.

المبيت الصلب ضروري أيضاً. يمكن أن يتردد صدى المبيت المرن مع ترددات شبكة التروس، مما يخلق الكثير من الضوضاء. نقوم بتصميم مبيتات لتحويل هذه الترددات الرنانة بعيدًا عن نطاق التشغيل.

يدمج التصميم الناجح للرطوبة النسبية المنخفضة بين الهندسة الدقيقة وعلوم المواد والديناميكيات الهيكلية. إنه نهج شامل يأخذ في الاعتبار كيفية تفاعل الترس المهمل مع النظام بأكمله لتحقيق الأداء الأمثل.

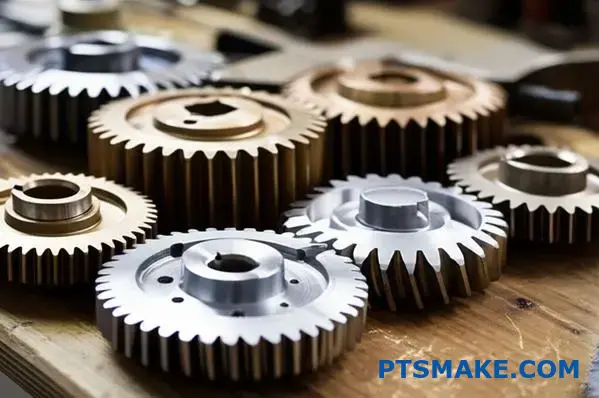

كيف يمكن إجراء تحسين متعدد الأهداف لتروس التباطؤ؟

إعداد مشكلة التحسين بشكل صحيح هو الخطوة الأكثر أهمية. فالخطة الواضحة تمنع إعادة العمل المكلفة لاحقًا. يبدأ كل شيء بتحديد ما تريد تحقيقه.

يجب أن نحدد أهدافنا بوضوح. هل نهدف إلى جزء أخف؟ أم جزء يدوم طويلاً؟ غالبًا ما تكون هذه أهداف متنافسة.

تحديد أهدافك

أولاً، نحدد شكل النجاح. يتضمن ذلك تحديد دوال الهدف. هذه هي المقاييس التي تريد تعظيمها أو تقليلها.

الأهداف الرئيسية

نقطة البداية الشائعة هي جدول بسيط. يساعد على توضيح الأهداف الرئيسية لترس التباطؤ الخاص بك.

يساعدك هذا الإطار على التركيز على ما يهم حقًا لتطبيقك.

بعد تحديد أهدافنا، يمكننا التعمق أكثر. وهذا يعني فهم المفاضلات وحدود تصميمنا. لا يتعلق الأمر فقط بما نريده. بل يتعلق أيضًا بما هو ممكن.

تحديد متغيرات التصميم والقيود

الخطوة الأولى هي تحديد المفتاح متغيرات التصميم⁸ التي يمكننا التحكم بها فعليًا. هذه هي الخصائص الهندسية أو الخواص المادية التي يمكننا تغييرها. بالنسبة للترس العاطل، يمكن أن تكون هذه هي الوحدة النمطية أو عرض الوجه أو اختيار المادة.

بعد ذلك، نضع القيود. هذه هي الحدود غير القابلة للتفاوض التي يجب أن يحترمها تصميمك. فكر فيها كقواعد اللعبة. فهي تضمن أن التصميم النهائي عملي وآمن.

في عملنا في PTSMAKE، نساعد العملاء على التمييز بين "الرغبات" و"الاحتياجات". وهذا هو جوهر إعداد مشكلة تحسين ناجحة.

القيود المشتركة

فيما يلي تفصيل للقيود النموذجية التي قد تواجهها.

إن تحديد هذه الحدود يمنع التحسين من إنتاج تصميمات مستحيلة. فهو يركز الجهد على حلول واقعية وقابلة للتصنيع.

إن تحديد الأهداف والمتغيرات والقيود هو أساس أي تحسين ناجح لتروس التباطؤ. يضمن هذا النهج المنظم استيفاء جميع المتطلبات الهندسية مع الدفع بأفضل أداء ممكن ضمن الحدود المحددة.

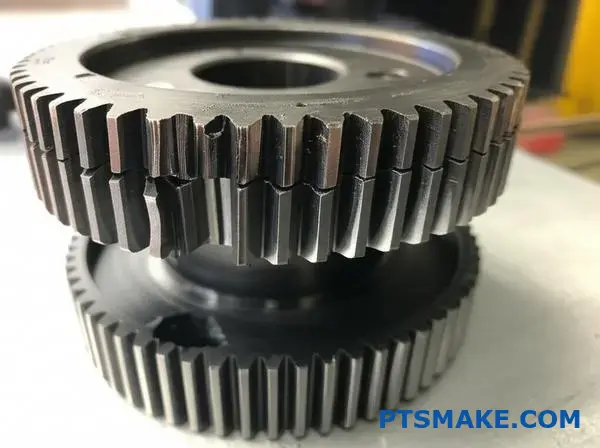

تحليل عطل تباطؤ تباطؤ كارثي في محرك سباق عالي الأداء.

لنفحص عطلًا واقعيًا. عانت سيارة سباق فئة GT من عطل مفاجئ في المحرك في منتصف السباق. أشار القياس الأولي عن بعد إلى وجود مشكلة في نظام التوقيت. سرعان ما كشفت عملية التفكيك عن السبب: ترس تباطؤ محطم.

لم يكن هذا مجرد كسر بسيط في أحد المكونات. لقد كان حدثاً كارثياً دمر مجموعة الصمامات. كانت مهمتنا هي العثور على السبب الجذري. هل كان جزءًا معيبًا؟ أم مشكلة أكبر في النظام؟ إن فهم السبب هو المفتاح.

فيما يلي لمحة سريعة عن النتائج الأولية:

التعمق في تحليل الفشل

لم يكن الفحص البصري كافياً. كنا بحاجة إلى نهج منهجي. في شركة PTSMAKE، نطبق مبادئ تشخيصية مماثلة لمنع حدوث أعطال في الأجزاء التي نصنعها. نادرًا ما يكون فشل المكون ناتجًا عن سبب واحد.

المراجعة المعدنية الأولية

بدأنا بشظايا الترس. تحت المجهر، وجدنا دليلاً على وجود تشققات ناتجة عن التعب. نشأت الشقوق في جذر سن الترس. وهذا يشير إلى وجود نقطة تركيز إجهاد. لكنه لم يفسر الفشل الكارثي النهائي. كانت تركيبة المادة ضمن المواصفات.

التحقيق في ديناميكيات النظام

تنتج المحركات عالية الأداء اهتزازات شديدة. يجب أن يتعامل نظام توقيت المحرك مع هذه القوى. قمنا بتحليل البيانات التشغيلية للمحرك قبل التعطل مباشرة. أظهرت البيانات ترددات توافقية غير عادية.

وأشار ذلك إلى أن هذا يشير إلى الإفراط في الاهتزاز الالتوائي⁹ في العمود المرفقي. هذا الاهتزاز، الذي لم يؤخذ في الحسبان في التصميم الأصلي، من المحتمل أن يكون قد أثقل كاهل الترس العاطل على مدى دورات عديدة. كان الترس قوياً، ولكن ليس لهذا الضغط غير المتوقع.

تحديد السبب الجذري

جمع الحكم النهائي بين عاملين. كان ارتفاع الضغط البسيط في جذر السن هو نقطة البداية. ومع ذلك، كان اهتزاز النظام غير المتوقع هو القوة الدافعة. فقد سرّع من عملية الإجهاد، مما أدى إلى فشل سريع وكامل.

باختصار، لم يكن العطل عيبًا بسيطًا في القطعة. فقد نتج عن حمل زائد ديناميكي على مستوى النظام استغل عيبًا تصنيعيًا بسيطًا في ترس التباطؤ. وهذا يسلط الضوء على الحاجة إلى تحليل البيئة التشغيلية بأكملها.

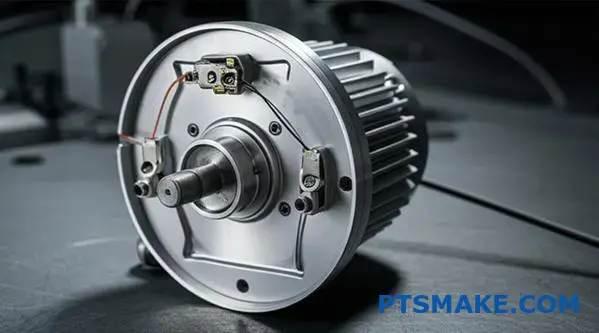

كيفية دمج المستشعرات الذكية داخل مجموعة تروس التباطؤ؟

دعنا نناقش مفهوم "العاطل الذكي". إنه ليس مجرد مكون؛ إنه جهاز مراقبة استباقي لصحة الماكينات الخاصة بك.

من خلال تضمين المستشعرات، يتحول ترس التباطؤ القياسي. يصبح مصدراً للبيانات الحيوية في الوقت الحقيقي. وهذا ينقل الصيانة من الصيانة التفاعلية إلى التنبؤية. فهو يساعد على منع الأعطال قبل حدوثها، مما يوفر الوقت والمال.

المستشعرات الرئيسية المتكاملة

نركز على ثلاثة أنواع رئيسية من أجهزة الاستشعار. يتتبع كل منها جزءًا مختلفًا من صحة الترس. وهذا يعطي رؤية تشغيلية كاملة.

توفر هذه البيانات صورة كاملة عن الأداء.

تصميم ترس التباطؤ الذكي

يمثل إنشاء "العاطل الذكي" تحديًا دقيقًا. فوضع المستشعرات أمر بالغ الأهمية. يجب علينا تضمينها دون إضعاف السلامة الهيكلية للترس. ويتطلب ذلك تصميمًا دقيقًا وقدرات تصنيع متخصصة. وفي المشاريع السابقة في شركة PTSMAKE، نجحنا في تحقيق هذا التوازن.

بيانات الصيانة التنبؤية

تجمع هذه المستشعرات المدمجة البيانات التشغيلية الحيوية. ثم يتم إرسال هذه المعلومات للتحليل. على سبيل المثال، يمكن أن يشير ارتفاع درجات الحرارة إلى فشل التزييت. وغالبًا ما تشير زيادة الاهتزاز إلى تآكل المحمل. هذا هو المكان الذي القياس عن بُعد¹⁰ دورًا رئيسيًا في المراقبة الفعالة عن بُعد.

مسار تحويل البيانات إلى إجراءات

تأتي القيمة الحقيقية من تحويل البيانات إلى أفعال. يمكن للنظام إرسال تنبيهات إلى فرق الصيانة. وهذا يسمح بإجراء الإصلاحات المخطط لها، وتجنب الأعطال المفاجئة. تُظهر نتائج اختباراتنا أن هذا يمكن أن يزيد بشكل كبير من وقت تشغيل الماكينة والإنتاجية الإجمالية.

هذا النظام الذكي يجعل الصيانة فعالة. فهو يحول ترس التباطؤ البسيط إلى حارس لصحة ماكينتك.

يستخدم مفهوم "العاطل الذكي" مستشعرات مدمجة للبيانات في الوقت الحقيقي. وهذا يحول الجزء الميكانيكي إلى مركز بيانات، مما يتيح الصيانة التنبؤية. فهو يعزز الموثوقية ويقلل من وقت التعطل غير المخطط له من خلال اكتشاف المشكلات قبل أن تتسبب في حدوث عطل.

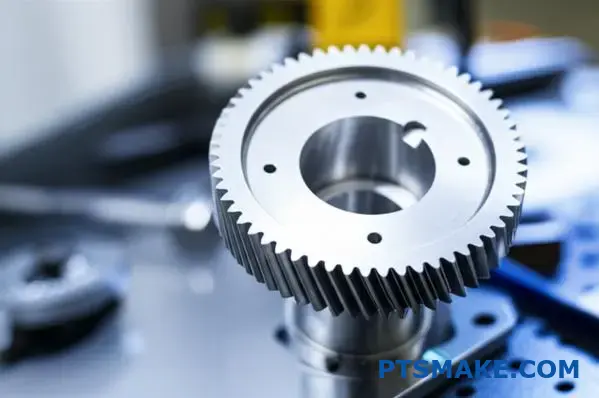

ما هو الدور المستقبلي لعوامل التباطؤ في ناقل الحركة الكهربائي؟

تعمل السيارات الكهربائية بشكل مختلف عن السيارات التقليدية. فمحركاتها صامتة تقريباً وتدور بسرعات عالية جداً.

وهذا يخلق تحديات فريدة لمكونات ناقل الحركة مثل ترس التباطؤ. يصبح أي ضجيج صادر من علبة التروس أكثر وضوحاً.

تحدي الضوضاء والاهتزاز غير الضار

الضوضاء والاهتزازات والخشونة (NVH) هي محور التركيز الرئيسي. تعني بيئة السيارات الكهربائية الهادئة أن أنين التروس، الذي كان يخفي ضجيج المحرك سابقاً، أصبح الآن مصدر قلق رئيسي لراحة السائق.

الطلبات عالية السرعة

يمكن أن تتجاوز محركات السيارات الكهربائية 20,000 دورة في الدقيقة. ويضع ذلك ضغطاً هائلاً على التروس، مما يتطلب ابتكاراً في التصميم والمواد والوظيفة العامة لضمان المتانة والكفاءة.

تدفع الاحتياجات المحددة لمجموعات نقل الحركة الكهربائية تقنية تروس التباطؤ إلى الأمام. نحن نتجاوز التروس الفولاذية البسيطة إلى عصر جديد من المكونات المتخصصة. يركز الابتكار على ثلاثة مجالات رئيسية.

التطورات في تصميم التروس

ولمكافحة الضوضاء، يعمل المهندسون على تطوير أشكال هندسية جديدة لأسنان التروس. ويشمل ذلك أشياء مثل التشكيلات غير المتماثلة ونسب التلامس الأعلى، والتي تعمل على تسهيل نقل الطاقة وتقليل الأنين.

الدقة هي كل شيء هنا. في PTSMAKE، تتيح لنا قدرات التصنيع باستخدام الحاسب الآلي لدينا إنشاء هذه التشكيلات المعقدة بتفاوتات ضيقة مطلوبة للتشغيل الهادئ.

التحول في المواد

يلعب علم المواد دورًا كبيرًا. فبدلاً من الفولاذ فقط، نشهد الآن بوليمرات عالية الأداء ومواد مركبة وسبائك معدنية متخصصة. تقلل هذه المواد من الوزن والقصور الذاتي، وهو أمر بالغ الأهمية للأداء عالي السرعة.

تطبيق متقدم الطلاءات القبلية¹¹ أصبحت أيضاً ممارسة قياسية. تقلل هذه الطبقات الرقيقة للغاية من الاحتكاك والتآكل بشكل كبير، مما يطيل من عمر ناقل الحركة ويحسن الكفاءة الكلية.

وظيفة العاطل المتطورة

قد يقوم الترس العاطل في المستقبل بأكثر من مجرد نقل الطاقة. نحن نستكشف المفاهيم التي تدمج فيها أجهزة التباطؤ أجهزة الاستشعار. ويمكنها مراقبة عزم الدوران أو درجة الحرارة أو الاهتزاز في الوقت الفعلي. يمكن أن تساعد هذه البيانات في تحسين الأداء والتنبؤ باحتياجات الصيانة.

تُحدث متطلبات السيارات الكهربائية للتشغيل الهادئ وعالي السرعة تغييراً جذرياً في ترس التباطؤ. يركز الابتكار على التصاميم المتطورة لتقليل الضوضاء، والمواد الجديدة من أجل المتانة، والوظائف الموسعة التي تدمج الترس بشكل أعمق في أنظمة السيارة.

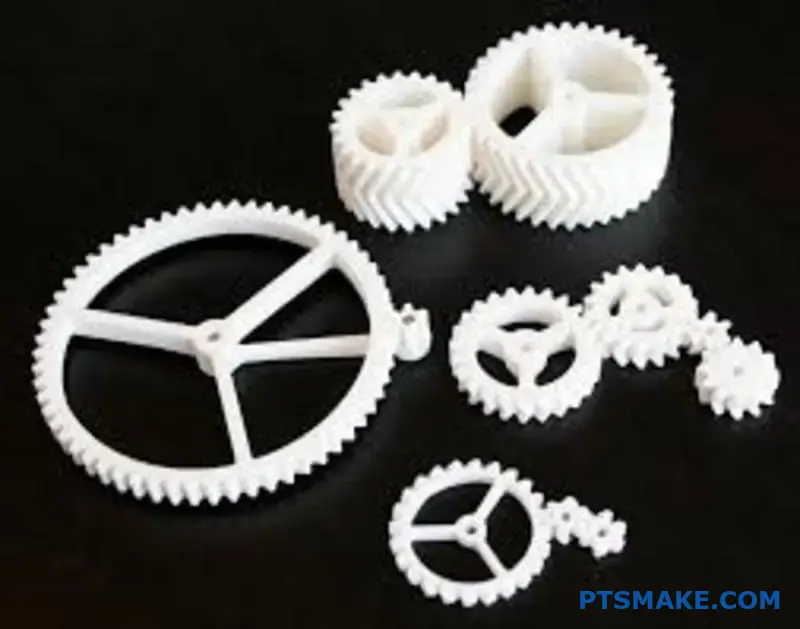

كيف يمكن للتصنيع المضاف أن يُحدث ثورة في تصميم تروس التباطؤ المعقدة؟

يفتح التصنيع الإضافي آفاق تصميم جديدة. فهو ينظر إلى ما هو أبعد من الشكل الخارجي للجزء. يمكننا الآن هندسة البنية الداخلية للمكون.

التحسين من الداخل إلى الخارج

وهذا يعني إنشاء أشكال هندسية داخلية معقدة. وهذه مستحيلة بالطرق التقليدية مثل التصنيع الآلي. يمكننا تصميم ترس عاطل لوظائف محددة للغاية.

هذا النهج يحول الأداء. فهو يركز على جعل الأجزاء أخف وزناً وأكثر كفاءة.

إمكانيات الميزات الداخلية

يمنح هذا التحول المهندسين حرية تصميم حقيقية.

فتح الأشكال الهندسية المتقدمة

يبني التصنيع الإضافي الأجزاء طبقة تلو الأخرى. تمنحنا هذه العملية تحكماً دقيقاً. يمكننا إدخال تعقيدات داخلية مذهلة. وهذا يغير بشكل جذري إمكانية تصميم تروس التباطؤ.

تخفيف الوزن باستخدام الهياكل الشبكية

يمكننا استبدال المواد الصلبة بشبكات داخلية. هذه الهياكل قوية وخفيفة الوزن في نفس الوقت. يقلل هذا التصميم من الوزن والقصور الذاتي بشكل كبير. في المشاريع السابقة في PTSMAKE، قمنا بتخفيض وزن الجزء بأكثر من 40% دون فقدان القوة.

قنوات التبريد المدمجة

تولد تطبيقات التروس الوسيطة عالية السرعة حرارة شديدة. وهذا يمكن أن يؤدي إلى فشل سابق لأوانه. باستخدام الطباعة ثلاثية الأبعاد، يمكننا تضمين قنوات تبريد مباشرة في الترس. يمكن أن تتبع هذه القنوات مسارات معقدة، مما يزيل الحرارة حيثما كان ذلك مهمًا للغاية.

خصائص المواد المصممة حسب الطلب

يمكننا أيضًا استخدام مواد متدرجة وظيفيًا¹². تتيح لنا هذه التقنية تغيير تركيبة المواد عبر جزء واحد. تخيل ترس تباطؤ مع سطح أسنان صلب مقاوم للتآكل وقلب أكثر صلابة وليونة.

كان هذا المستوى من التحسين الخاص بالجزء المحدد بعيد المنال في السابق.

يُحدث التصنيع الإضافي تحولاً حقيقيًا في ترس التباطؤ من الداخل. من خلال دمج ميزات مثل الهياكل الشبكية وقنوات التبريد، نقوم بإنشاء أجزاء أخف وزناً وأكثر كفاءة، مما يدفع الأداء إلى ما هو أبعد من حدود التصنيع التقليدي.

اقتراح تصميم عاطل جديد لتطبيق روبوتي في الفضاء السحيق.

يمثل التصميم للفضاء السحيق تحديات فريدة من نوعها. يجب أن يتحمل ترس التباطؤ درجات الحرارة القصوى. كما يجب أن يعمل بشكل لا تشوبه شائبة في الفراغ.

على الأرض، يمكننا إجراء الصيانة. أما في الفضاء، فهذا ليس خياراً متاحاً. وهذا يتطلب موثوقية مطلقة من كل مكون على حدة.

يركز تصميمنا على حل هذه المشكلات الأساسية. نستخدم مواد جديدة وهندسة متقدمة.

إليك كيف تختلف ظروف الفضاء عن الظروف الأرضية:

اختيار المواد للفراغ

لن تعمل المعادن والبلاستيك القياسية. يصبح العديد من الفولاذ هشًا في البرودة الشديدة. يمكن تدمير البوليمرات بالإشعاع. تحتاج إلى شيء خاص لترس التباطؤ الخاص بك.

نحن نقترح مركب PEEK (بولي إيثر كيتون متعدد الأثير) مُصمم خصيصًا. يتم غرس هذه المادة بإضافات محددة. توفر قوة ميكانيكية ممتازة ومقاومة ممتازة للإشعاع.

التغلب على عقبة التزييت

في الفراغ، تكون مواد التشحيم الرطبة عديمة الفائدة. فهي إما أن تتجمد أو تغلي في الفضاء. هذه العملية، المتعلقة بالمادة الغازات المنبعثة¹³ يمكن أن تضر بالمعدات الحساسة مثل الكاميرات وأجهزة الاستشعار. وهذا يجعل التزييت تحدياً كبيراً في التصميم.

الحل الذي نقدمه هو مادة تشحيم صلبة. نحن نستخدم طلاء ثاني كبريتيد التنجستن (WS2) الخاص بنا. يوفر هذا الطلاء الجاف سطحًا منخفض الاحتكاك للغاية. ويظل مستقرًا عبر التقلبات الكبيرة في درجات الحرارة الموجودة في الفضاء. وهذا أمر بالغ الأهمية لنظام لا يحتاج إلى صيانة.

نهج جديد لهندسة التروس

التمدد والانكماش الحراري مهمان. قد يرتبط شكل الترس القياسي أو يصبح مفكوكًا. ويستخدم تصميمنا شكل أسنان خاص.

استناداً إلى نتائج اختباراتنا، يحافظ هذا المظهر الجانبي على تشابك مثالي. وهذا يضمن التشغيل السلس بغض النظر عن درجة الحرارة. في شركة PTSMAKE، تُعد قدراتنا في التصنيع الآلي الدقيق باستخدام الحاسب الآلي أمرًا حيويًا لإنشاء هذه المكونات المعقدة عالية التحمل.

يستخدم تصميم ترس التباطؤ المقترح لدينا مركب PEEK ومواد تشحيم WS2 الصلبة. ويحل هذا النهج المشاكل الأساسية لدرجات الحرارة القصوى والفراغ، مما يضمن موثوقية طويلة الأجل لا تحتاج إلى صيانة لتطبيقات الفضاء السحيق.

كيفية استخدام عامل التباطؤ لحل مشكلة قيود التغليف المعقدة؟

في مشروع حديث في PTSMAKE، قمنا بتطوير معالج آلي مدمج للعينات. كان محرك المحرك الرئيسي والدوارة الدوارة على مستويين مختلفين. كان نظام الحزام المباشر أو نظام التروس مستحيلاً.

هذا لغز تغليف كلاسيكي. جاء الحل من ترس تباطؤ تم وضعه بطريقة مبتكرة. فقد سمح لنا بنقل الطاقة حول العائق. وقد أدى ذلك إلى تجنب إعادة تصميم الهيكل بالكامل.

سد ترس التباطؤ الفجوة بشكل مثالي. فقد أتاح مسار نقل طاقة نظيف وفعال داخل الضميمة الضيقة.

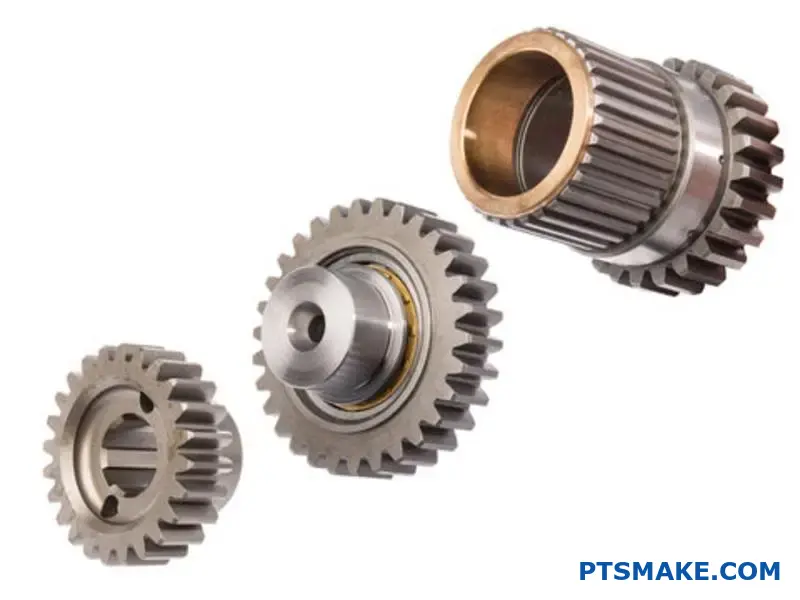

حل ترس التباطؤ المخصص

لم يكن حل هذه المشكلة بسيطًا مثل مجرد إضافة ترس. كان الموقع ضيقًا، حيث يقع بين ثنائي الفينيل متعدد الكلور والغلاف الخارجي. كان علينا تصميم ترس تباطؤ مخصص وحل تركيب.

تم تركيب وحدة التباطؤ على عمود كعب تم تشكيله بدقة. تم دمج هذا العمود مباشرةً في إطار الألومنيوم المضروب باستخدام الحاسب الآلي. وهذا يضمن محاذاة وصلابة مثالية. وبدون هذه الدقة، ستتعطل رتل التروس.

قمنا بنمذجة التجميع بالكامل في CAD. سمح لنا ذلك بالتحقق من الخلوص ومحاكاة شبكة التروس. كان الهدف هو الحفاظ على نقل سلس للحركة في جميع أنحاء سلسلة حركية¹⁴.

بعد الاختبارات التي أجريناها، وجدنا مادة بوليمر محددة لتروس التباطؤ. حيث قللت بشكل كبير من الضوضاء التشغيلية مقارنة بالترس المعدني. كان هذا مطلبًا بالغ الأهمية لجهاز العميل الطبي.

هذا النهج لم يحل فقط مشكلة التغليف. بل أدى أيضًا إلى تحسين الأداء العام للمنتج وتجربة المستخدم.

تُظهر دراسة الحالة هذه كيف يمكن لترس التباطؤ، عند تصميمه ودمجه بعناية، أن يحل مشكلات التغليف الرئيسية. فهو يحول عقبة محتملة في التصميم إلى حل ميكانيكي أنيق وفعال، مما يتيح منتجًا أكثر إحكامًا.

ما هي الآثار المترتبة على موثوقية تصميم العاطل في الأنظمة الحرجة؟

في الأنظمة ذات المهام الحرجة، لا يكون فشل أحد المكونات معزولاً أبدًا. قد يبدو الترس العاطل صغيراً، لكن فشله يمكن أن يبدأ سلسلة من ردود الفعل الكارثية. وهذا صحيح بشكل خاص في مجالات الطيران والمجالات الطبية.

المخاطر غير المرئية

تخيل نظام التحكم في الطيران. يمكن أن يؤدي عطل بسيط في ترس التباطؤ إلى فقدان كامل للتحكم. الموثوقية ليست مجرد هدف؛ إنها مطلب. كل خيار تصميم مهم للغاية.

أنماط الفشل وعواقبه

فهم الإخفاقات المحتملة هو المفتاح. حتى المشاكل البسيطة يمكن أن تتصاعد بسرعة في البيئات عالية المخاطر.

التصميم والتصنيع المناسبين هما خط الدفاع الأول.

عندما نقوم بتحليل عطل في ترس التباطؤ، فإننا ننظر إلى ما هو أبعد من الجزء المكسور. يجب أن نفهم التأثير المضاعف على النظام بأكمله. يمكن لنقطة عطل واحدة أن تعرض كل شيء للخطر.

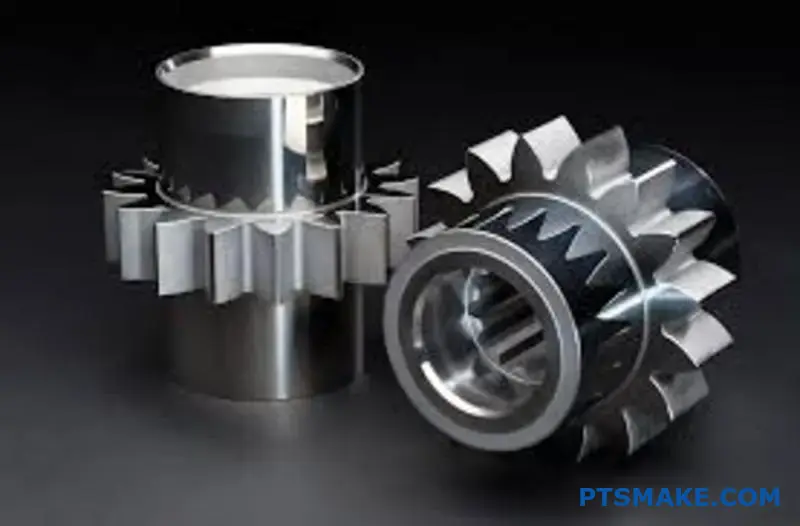

في أجهزة التحكم في الطيران بالطائرة

في الطائرة، قد يقوم ترس تباطؤ بتوصيل محرك بمشغل رفرف الجناح. إذا تعطل هذا الترس فقد يفقد الطيار القدرة على التحكم في الرفارف. هذا الوضع خطير للغاية أثناء الإقلاع أو الهبوط. يجب أن يمنع التصميم أي فرصة لحدوث انحشار أو كسر.

في الأجهزة الطبية

ضع في اعتبارك مضخة التسريب التي تقوم بتوصيل دواء مهم. قد يؤدي تعطل ترس التباطؤ إلى إيقاف آلية التوصيل. ويمكن أن يتسبب أيضاً في حدوث جرعة زائدة إذا انزلق وأعاد تشغيله بشكل غير منتظم. وهذا له عواقب فورية على حياة المريض أو موته. يتحول الجزء الميكانيكي البسيط فجأة إلى عنصر دعم الحياة الحرج.

يجب أن يكون التركيز على المواد والدقة. في المشاريع السابقة في PTSMAKE، وجدنا أن اختيار المواد والمعالجة السطحية يمكن أن يزيد من عمر التروس بشكل كبير. وهذا يمنع الفشل الذريع¹⁵ من خلال بناء المرونة مباشرةً في المكوّن.

لا يعد تعطل ترس التباطؤ في الأنظمة الحرجة مجرد عطل بسيط. إنه تهديد مباشر للسلامة. في تطبيقات مثل أجهزة التحكم في الطائرات أو الأجهزة الطبية، يمكن أن يكون لهذا العطل نتائج كارثية. التصميم الدقيق والتصنيع الدقيق ضروريان لمنع مثل هذه الأحداث.

فتح حلول تروس العاطل الدقيقة مع PTSMAKE

هل أنت جاهز للارتقاء بتصميمات تروس التباطؤ أو حل تحديات ناقل الحركة المعقدة؟ اتصل بـ PTSMAKE الآن للحصول على استشارة خبراء مجانية أو عرض أسعار سريع وغير ملزم. تضمن خبرتنا في التصنيع الدقيق أن تحقق مشاريعك موثوقية ودقة وأداءً لا مثيل لها - اشترك معنا اليوم!
