الدليل العملي النهائي لمعلمات العتاد العملي

يبدو تصميم التروس واضحًا ومباشرًا حتى تواجه حقيقة المعلمات المترابطة. يؤثر تغيير واحد في الوحدة على القطر والقوة والتكلفة. اضبط زاوية الضغط، وأنت تقايض قوة السن مقابل التشغيل السلس.

معلمات التروس هي مواصفات الأبعاد والمواصفات الهندسية التي تحدد حجم الترس وشكله وخصائص أدائه. وتشمل هذه المواصفات الوحدة وعدد الأسنان وزاوية الضغط وقطر الميل وعرض الوجه، والتي تحدد معًا كيفية تشابك التروس ونقل الطاقة وملاءمتها للأنظمة الميكانيكية.

إن إتقان هذه المعلمات يعني فهم علاقاتها ومقايضاتها. سأرشدك إلى الغرض العملي لكل معلمة من هذه المعلمات، وسأوضح لك كيفية تفاعلها، وسأشاركك أطر اتخاذ القرار التي تساعدك على تحسين تصميمات التروس لتطبيقاتك الخاصة.

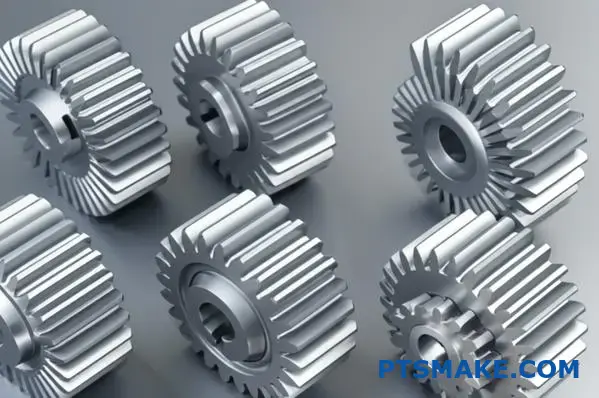

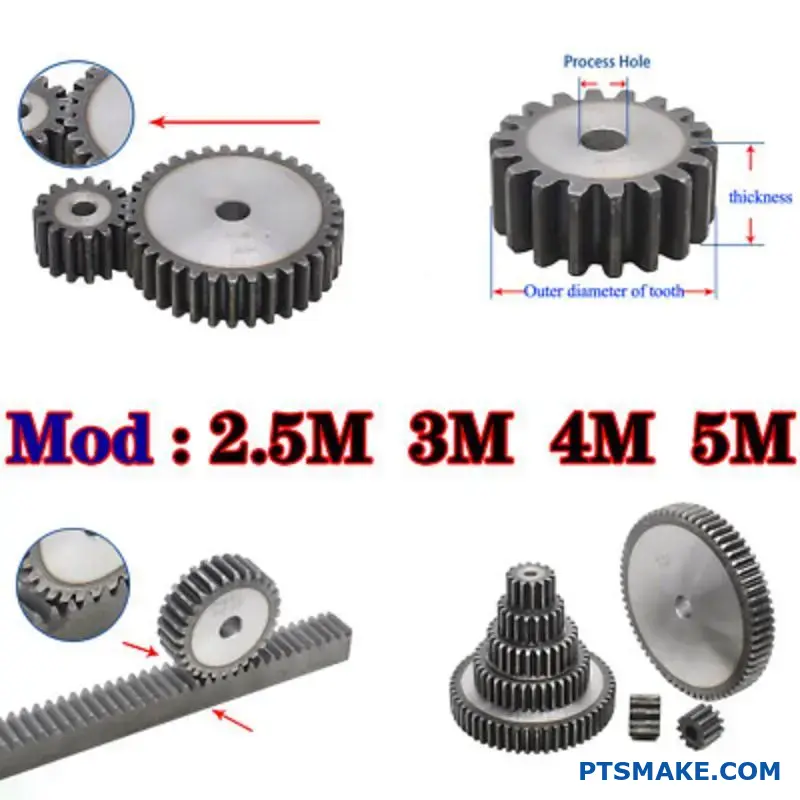

ما هو الدور الأساسي للوحدة (أو الدرجة القطرية)؟

الوحدة النمطية هي الوحدة الأساسية لحجم الترس. اعتبرها بمثابة الحمض النووي للترس. فهي تحدد مباشرة حجم أسنان الترس.

هذه القيمة المفردة حاسمة. الوحدة الأكبر تعني أسنان أكبر وأقوى. وتؤدي الوحدة الأصغر إلى أسنان أدق وأكثر دقة.

لماذا تأتي الوحدة النمطية أولاً

في أي تصميم ترس جديد، تكون الوحدة هي نقطة البداية. فهي تحدد النسب الكلية للترس وقوته. يسأل العديد من العملاء، "ما هي معلمات الترس" (معلمات الترس). أقول لهم دائمًا أن يبدأوا من هنا.

يوازن هذا الاختيار الأولي بين الحاجة إلى نقل الطاقة والدقة المطلوبة للتطبيق. وهو يمهد الطريق لجميع الحسابات الأخرى.

الوحدة النمطية كمعيار عالمي

الوحدة ليست مجرد رقم. إنه نظام يوحّد تصنيع التروس. إنه يبسّط عملية التصميم والتشبيك بأكملها.

سوف يتشابك ترسان بنفس الوحدة بشكل مثالي. وهذا صحيح حتى لو كان لديهما عدد مختلف من الأسنان. تعد قابلية التشغيل البيني هذه أساسية في التصميم الميكانيكي.

هذا التوحيد هو مبدأ أساسي نتبعه في PTSMAKE. فهو يضمن أن المكونات التي نصنعها لمختلف العملاء يمكن أن تعمل معًا بسلاسة.

وحدة القياس المتري مقابل وحدة القياس الإمبراطوري

في حين أن النظام المتري يستخدم الوحدة، فإن النظام الإمبراطوري يستخدم الميل القطري (DP). وهما يخدمان نفس الغرض ولكنهما مرتبطان عكسياً.

الوحدة النمطية هي قطر الملعب مقسومًا على عدد الأسنان. رقم الوحدة الأكبر يعني سناً أكبر. يحدد عدد الأسنان والوحدة النمطية عدد الأسنان والوحدة النمطية للعتاد قطر دائرة الملعب¹.

الملعب القطري هو عدد الأسنان لكل بوصة من قطر الملعب. رقم DP الأكبر يعني سن أصغر. قد يكون الأمر مربكاً، ولكن الهدف هو نفسه: توحيد حجم السن للتشبيك المناسب.

فهم كلاهما ضروري لمشاريع التصنيع العالمية. فهو يضمن لنا تلبية المواصفات الدقيقة، سواء من عميل أوروبي أو أمريكي.

تعتبر الوحدة، أو درجة القطر، هي المعلمة الأساسية في تصميم التروس. فهو يحدد حجم السن، ويملي الأبعاد الكلية للترس، ويضمن التوافق بين التروس المتشابكة، مما يجعله أول وأهم قرار تصميمي.

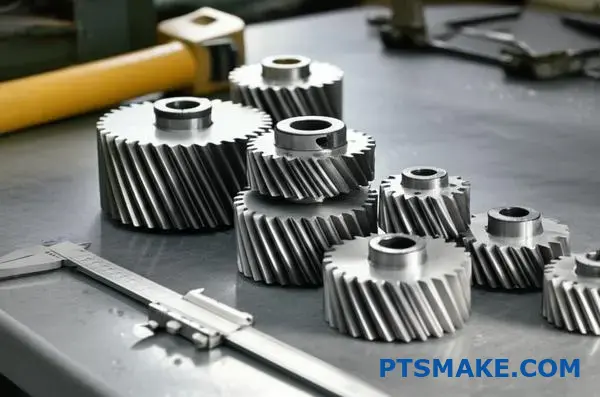

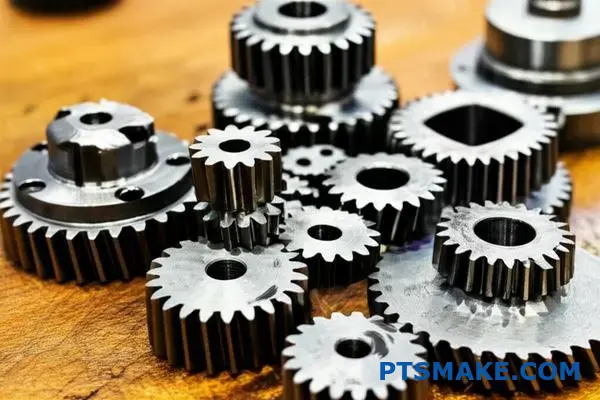

ماذا يمثل عدد الأسنان (z) فعلياً؟

عدد الأسنان (z) هو أكثر من مجرد عدد. إنه معلمة تصميم أساسية. فهو مع الوحدة (m) يحدد مباشرة الحجم المادي للترس.

وعلى وجه التحديد، تحدد هاتان القيمتان قطر دائرة الملعب (d). المعادلة بسيطة: د = م × ض. وهذا يعني أن حجم الترس ليس اعتباطيًا. إنه نتيجة مباشرة لهذه المواصفات الأساسية. هذه العلاقة حاسمة في تصميم التروس.

يوضح هذا الجدول كيف يؤثر تغيير عدد الأسنان أو الوحدة على القطر الكلي للترس.

الدور الأساسي في تحديد نسبة التروس

الوظيفة الأكثر أهمية لعدد الأسنان هي تحديد نسبة التروس. هذه النسبة هي العلاقة بين عدد الأسنان على ترسين متشابكين. وهي تحدد سرعة الخرج وعزم الدوران لنظام التروس.

على سبيل المثال، إذا تزاوج ترس قيادة ذو 20 سنًا (z1) مع ترس مدفوع ذي 40 سنًا (z2)، فإن نسبة الترس هي 2:1. ستنخفض سرعة الخرج إلى النصف، ولكن سيتضاعف عزم الدوران. هذا المبدأ أساسي في نقل الطاقة الميكانيكية.

في عملنا في شركة PTSMAKE، كثيرًا ما نساعد العملاء في اختيار معلمات التروس المناسبة لتحقيق التحكم الدقيق في الحركة في مشاريع الروبوتات والأتمتة.

التأثير على سلاسة الإرسال

يؤثر عدد الأسنان أيضاً بشكل كبير على مدى سلاسة عمل الترس. وعموماً، تؤدي زيادة عدد الأسنان إلى ناقل حركة أكثر سلاسة وهدوءاً.

يحدث هذا لأن ارتفاع عدد الأسنان يزيد من المشاركة المتشابكة² بين التروس. مع وجود عدد أكبر من الأسنان الملامسة في أي لحظة، يتم توزيع الحمل بشكل متساوٍ. وهذا يقلل من الاهتزاز والضوضاء.

عدد الأسنان الصغيرة مقابل عدد الأسنان الكبيرة

• أسنان أقل حجماً وأكبر حجماً: يمكن أن تتحمل أحمالاً أعلى ولكن قد ينتج عنها المزيد من الضوضاء والاهتزازات.
• أسنان أكثر وأصغر: توفر تشغيل أكثر سلاسة وهدوءاً ولكن قد تكون سعة التحميل لكل سن أقل.

يتضمن اختيار عدد الأسنان المناسب الموازنة بين القوة والسرعة وعزم الدوران والسلاسة التشغيلية للاستخدام المحدد.

يحدد عدد الأسنان، بالإضافة إلى الوحدة، حجم الترس. وهو العامل الأساسي في تحديد نسبة التروس التي تتحكم في السرعة وعزم الدوران. كما أنه يؤثر على سلاسة ومستوى ضوضاء تشغيل الترس.

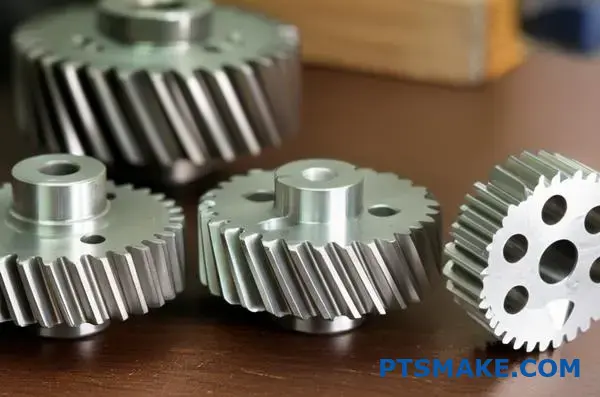

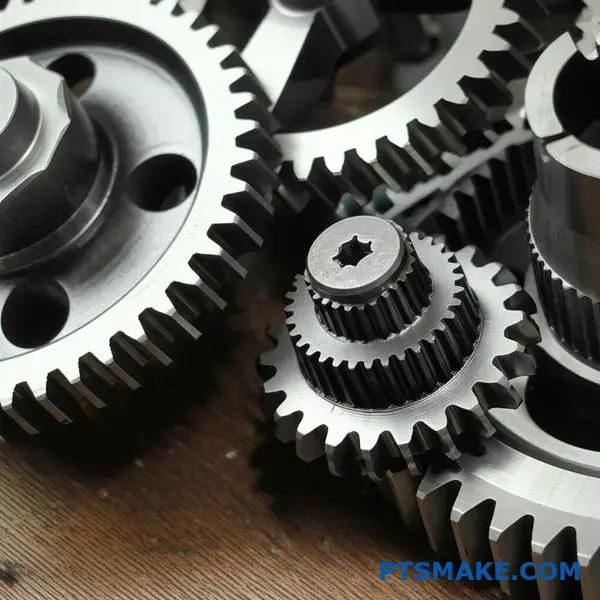

ما هي زاوية الضغط (α) ووظيفتها الأساسية؟

تعتبر زاوية الضغط (α) عاملاً رئيسيًا في تصميم التروس. وهي تحدد زاوية انتقال القوة بين أسنان التروس المتشابكة. وتؤثر هذه الزاوية بشكل مباشر على أداء الترس وقوته.

يعد فهم معلمات الترس المهمة أمرًا حيويًا. تعد زاوية الضغط من أهم هذه المعلمات. تستخدم معظم التروس الحديثة معيار 20 درجة. وهذا يوفر توازناً رائعاً بين القوة والكفاءة.

المفاضلة الأساسية

تخلق زاوية ضغط الترس مفاضلة أساسية. إنه توازن بين قوة الانحناء وضغط التلامس على الأسنان.

إن اختيار الزاوية الصحيحة أمر بالغ الأهمية للاستخدام المقصود للترس وعمره الافتراضي.

تعمّق أكثر: المعايير والعواقب

وزاوية الضغط هي الزاوية المحصورة بين خط القوة وخط مماس لدائرة الملعب. تنتقل القوة نفسها على طول خط العمل³.

تاريخياً، كانت درجة 14.5 درجة معياراً شائعاً. ومع ذلك، فقد أنتج أسنانًا كانت عرضة للتقويض. وهذا يضعف قاعدة السن.

لحل هذه المشكلة، تحولت الصناعة إلى حد كبير إلى زاوية ضغط 20 درجة. في PTSMAKE، نوصي عادةً بزاوية 20 درجة لمعظم التطبيقات. فهي توفر قاعدة أسنان أوسع وأقوى مما يحسن من قدرة التحميل.

يوجد أيضاً معيار 25 درجة. وهو يوفر قوة أسنان أكبر. ومع ذلك، فإنه يأتي مع سلبيات. فهو يزيد من القوة الشعاعية على المحامل، مما قد يؤدي إلى زيادة التآكل والمزيد من الضوضاء التشغيلية.

يتطلب اختيار الزاوية الصحيحة تحليلاً هندسياً دقيقاً. نحن نساعد العملاء على الموازنة بين هذه العوامل لتحسين تصميماتهم. فهي ليست مجرد رقم، بل تحدد كيفية تصرف النظام.

مقارنة زوايا الضغط الشائعة

تحدد زاوية الضغط انتقال القوة بين أسنان التروس. يوازن معيار 20 درجة الشائع بين قوة الأسنان مقابل حمل المحمل وإجهاد التلامس. تعمل الزوايا الأعلى على زيادة القوة ولكنها تزيد أيضًا من الضغط والضوضاء المحتملة، مما يخلق مفاضلة تصميمية حرجة.

المضاف والمضاف إليه كأبعاد شعاعية

الإضافة والخصم هما بُعدان شعاعيان رئيسيان. يتم قياسهما من دائرة الملعب. أحدهما لأعلى والآخر لأسفل.

يحددان معاً الارتفاع الكامل لسن الترس. وهذا أمر بالغ الأهمية لكيفية ملاءمة التروس وعملها معاً.

السن فوق دائرة الملعب

الإضافة هي الارتفاع من دائرة الملعب إلى أعلى السن. وهو يحدد مدى امتداد السن.

السن أسفل دائرة العرض

الديميندوم هو العمق من دائرة الملعب إلى جذر السن. وهو يحدد مساحة طرف سن الترس المزاوج.

هذه القياسات ليست عشوائية. فهي تتحكم مباشرة في عمق عمل شبكة التروس.

إن فهم كيفية عمل هذه الأبعاد أمر أساسي. فهي تحدد ما إذا كانت التروس تعمل بسلاسة أو تفشل قبل الأوان. هذه الأبعاد الشعاعية هي معلمات التروس الحرجة (معلمات التروس).

يجب أن تتشابك إضافة أحد الترسين بشكل صحيح مع إضافة الترس الآخر. تسمى مساحة التفاعل هذه بعمق العمل. وهو عمق الاشتباك بين ترسين.

تُترك فجوة صغيرة، تُعرف باسم الخلوص، في الجزء السفلي من مساحة الأسنان. وهذا يمنع الجزء العلوي من أحد الأسنان من الاصطدام بالجزء السفلي من مساحة الأسنان المتزاوجة. الخلوص المناسب أمر ضروري.

في المشاريع السابقة في PTSMAKE، رأينا تصميمات كانت فيها هذه القيم بعيدة عن الواقع بمقادير ضئيلة. هذا الخطأ الذي يبدو صغيراً يمكن أن يسبب مشاكل كبيرة. وتشمل هذه المشاكل الضوضاء المفرطة والاهتزازات والتآكل السريع. ويمكن أن يؤدي حتى إلى فشل النظام بالكامل.

يمكن أن تتسبب الأبعاد غير الصحيحة في التداخل⁴حيث تتصادم الأسنان جسدياً بدلاً من أن تتدحرج بسلاسة.

هذا هو السبب في أن الدقة غير قابلة للتفاوض في تصنيع التروس.

سيناريوهات المشاركة

في PTSMAKE، نستخدم في شركة PTSMAKE التصنيع الآلي باستخدام الحاسب الآلي المتقدم للحفاظ على تفاوتات ضيقة للغاية في هذه الميزات. نحن نضمن أن كل ترس ننتجه يلبي مواصفات التصميم الدقيقة لأداء موثوق به. هذه الدقة تمنع مشاكل التعشيق.

الإضافة والخصم هما قياسات نصف قطرية من دائرة الملعب. وهي تحدد ارتفاع السن وعمق الجذر. هذه الأبعاد ضرورية لتحديد عمق العمل وضمان تعشيق سلس وموثوق به للترس، مما يمنع حدوث عطل تشغيلي.

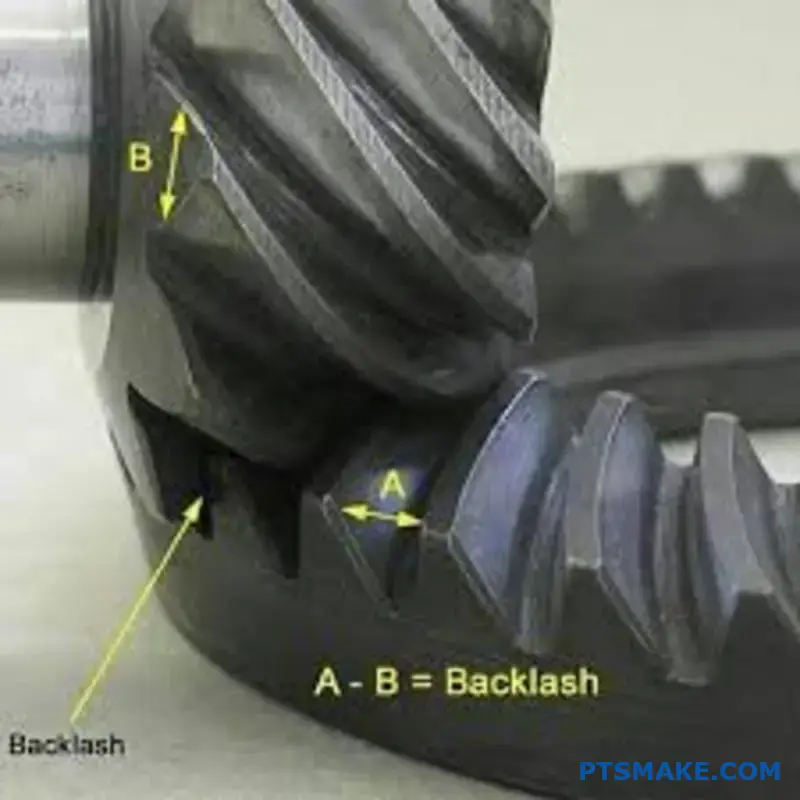

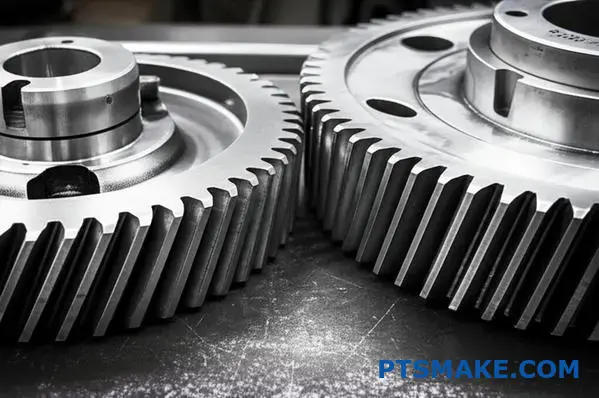

ما هو الغرض من رد الفعل العكسي في نظام التروس؟

رد الفعل العكسي هو الخلوص أو الفجوة بين أسنان التزاوج بين ترسين. وغالباً ما يُنظر إليه على أنه عيب، ولكنه ميزة تصميم أساسية.

تضمن هذه الفجوة عدم انحشار التروس. وتوفر مساحة للتشحيم لتشكيل طبقة واقية بين الأسنان. وهذا يمنع التلامس المباشر بين المعدن والمعدن.

لماذا يعتبر التخليص ضرورياً

بدون رد فعل عكسي، يمكن أن تنشأ عدة مشاكل. التمدد الحراري مشكلة رئيسية. أثناء تشغيل التروس، فإنها تسخن وتتمدد. ويعطيها الخلوص مجالاً للتمدد.

تلعب تفاوتات التصنيع دورًا أيضًا. يعد فهم جميع العوامل، بما في ذلك البيانات الرئيسية مثل معلمات التروس، أمرًا حيويًا للتصميم المناسب.

المفاضلة: الدقة مقابل الأداء

يتمثل التحدي الرئيسي في رد الفعل العكسي في إيجاد التوازن الصحيح. فهو ينطوي على مفاضلة مباشرة مع الدقة الموضعية. المزيد من رد الفعل العكسي يعني دقة أقل. وقد يمثل ذلك مشكلة في الروبوتات أو ماكينات التحكم الرقمي باستخدام الحاسوب.

في هذه التطبيقات، فإن أي "انحدار" في رتل التروس يقلل من الدقة. قد لا يستجيب النظام على الفور للتغيرات في الاتجاه.

العثور على البقعة الحلوة

ومع ذلك، فإن عدم وجود رد فعل عكسي ليس هو الهدف دائماً. يمكن أن يكون الخلوص القليل جدًا سيئًا مثل الكثير جدًا. يمكن أن يؤدي رد الفعل العكسي غير الكافي إلى التآكل المبكر والإجهاد العالي. كما أنه يزيد من الاحتكاك وتوليد الحرارة.

يمكن أن يسبب هذا ما يُعرف باسم تداخل التشابك⁵حيث ترتبط الأسنان بدلاً من أن تتدحرج بسلاسة. في المشاريع السابقة في PTSMAKE، وجدنا أن رد الفعل العكسي المثالي يعتمد كليًا على المتطلبات المحددة للتطبيق.

نحن نعمل عن كثب مع العملاء لتحديد هذه الاحتياجات. نحن نضمن أن التروس المصنعة تتمتع برد فعل عكسي مثالي لطول العمر والدقة.

رد الفعل العكسي هو فجوة مقصودة بين أسنان التروس. وهي ضرورية لمنع التشويش الناجم عن الحرارة وتغيرات التصنيع. والمفتاح هو موازنة هذا الخلوص الضروري مع المستوى المطلوب من الدقة الموضعية للتطبيق المحدد.

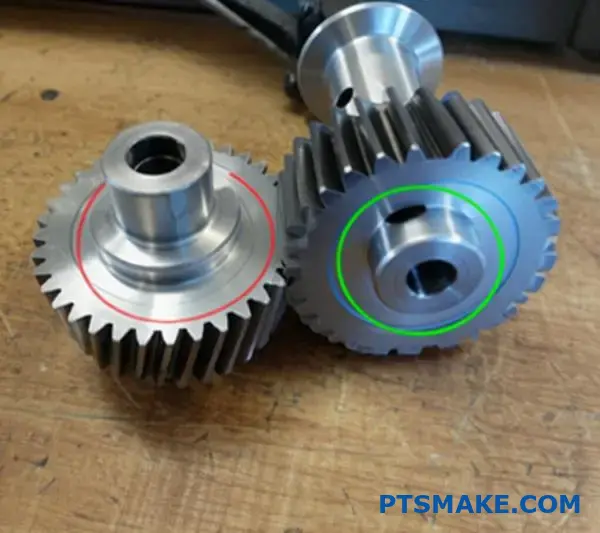

ما هو قطر دائرة الملعب (د) ولماذا هو حاسم؟

دائرة الميل هي دائرة وهمية على ترس. إنها الخط النظري الذي يتدحرج فيه ترسان معاً دون أي انزلاق. فكّر في الأمر على أنه أسطوانتان مثاليتان تتدحرجان ضد بعضهما البعض.

هذا المفهوم هو أساس تصميم التروس. إنه المرجع الأساسي لجميع أبعاد التروس الأخرى تقريباً. وبدونه، ستكون الحسابات معقدة للغاية. جميع معلمات التروس الأساسية مشتقة من هذه الميزة الوحيدة.

القلب النظري لمشاركة العتاد

دائرة الملعب ليست جزءًا ماديًا من الترس. لا يمكنك لمسها. إنه مفهوم نظري بحت يبسّط التفاعلات المعقدة بين أسنان الترس المتشابك إلى حركة دحرجة بحتة. هذه المثالية أمر حيوي للتصميم والحساب الأولي.

في مشاريعنا في PTSMAKE، نبدأ دائماً من هنا. تحدد هذه الدائرة التخيلية نسبة سرعة الترس وموضعه الدقيق بالنسبة لترس التزاوج. إنها نقطة البداية لتصميم ناجح.

من المفهوم المثالي إلى الواقع المادي

في حين أننا نتخيل تدحرجًا خالصًا في دائرة الملعب، فإن أسنان التروس الحقيقية تواجه كلاً من التدحرج والانزلاق. هذا المزيج ضروري لنقل الطاقة بسلاسة. إن الشكل المحدد لسن الترس الذي غالبًا ما يكون التشكيل الجانبي غير المتماسك⁶مصممة لإدارة هذه الحركة. يضمن سرعة زاوية ثابتة، حتى مع الانزلاق. الخطوة الأولى هي فهم معلمات الترس المهمة.

مفتاح المسافة المركزية

يحدد قطر دائرة الملعب مباشرةً المسافة المركزية بين ترسين متشابكين. المعادلة بسيطة لكنها قوية:

المسافة المركزية (C) = (PCD للترس 1 + PCD للترس 2) / 2

هذا الحساب أساسي. يؤدي وجود مسافة مركزية غير صحيحة إلى تشبيك غير سليم، مما يتسبب في حدوث ضوضاء مفرطة وتآكل واحتمال حدوث عطل.

دائرة الملعب هي خط مرجعي وهمي ولكنه أساسي في تصميم التروس. فهو يبسّط تفاعلات الأسنان المعقدة إلى حركة دائرية خالصة، ويعمل كأساس لحساب جميع الأبعاد الحرجة الأخرى والمسافة المركزية الحاسمة بين التروس.

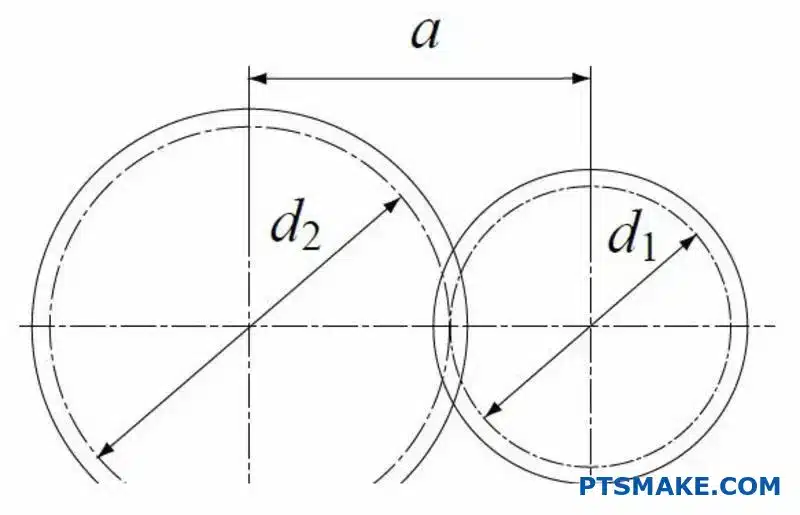

ما هي المسافة المركزية (أ) في زوج التروس؟

المسافة المركزية، المشار إليها بالرمز "a"، هي معلمة أساسية. وهي ببساطة المسافة بين مركزي ترسين متزاوجين.

هذا البعد ليس مجرد رقم. فهو يحدد التصميم المادي الكامل لعلبة التروس. فهو يحدد كيفية ومكان وضع التروس.

الحصول على هذه المسافة بشكل صحيح أمر بالغ الأهمية. فهو يضمن سلاسة نقل الطاقة. يؤدي التباعد غير الصحيح إلى مشاكل تشغيلية.

حساب المسافة المركزية بسيط ومباشر. وهي تساوي نصف مجموع الترسين أقطار الملعب⁷. هذه العلاقة المباشرة أمر بالغ الأهمية للتصميم.

الصيغة القياسية بسيطة:
أ = (د1 + د2) / 2

هنا, d1 و d2 تمثل أقطار الترسين. هذه العملية الحسابية هي نقطة البداية لأي تصميم لعلبة تروس.

يمكننا أيضًا التعبير عن ذلك باستخدام الوحدة (m) وعدد الأسنان (z).

a = m * (z1 + z2) / 2

هذا يوضح كيف ترتبط معلمات الترس الرئيسية. عندما يسأل العملاء عن "معلمات الترس" (ما هي معلمات الترس؟)، غالبًا ما نبدأ هنا. نوضح كيف ترتبط الوحدة والأسنان والمسافة المركزية.

في المشاريع التي نتعامل معها في PTSMAKE، تُعد المسافة المركزية بُعدًا حاسمًا. عندما نقوم بتصنيع مبيت علبة التروس باستخدام الحاسب الآلي، فإن هذه القيمة تحدد المواقع الدقيقة لتجاويف المحامل.

أي انحراف يسبب مشاكل. تؤدي المسافة الكبيرة للغاية إلى حدوث رد فعل عكسي زائد وضوضاء. تؤدي المسافة الصغيرة للغاية إلى التشويش والتآكل السريع. تؤثر دقة المبيت بشكل مباشر على أداء التروس.

يعتمد التصميم المادي للنظام بأكمله على هذه القيمة. فهي تؤثر على حجم الغلاف، ووضع المحامل، وعملية التجميع النهائية.

المسافة المركزية هي المسافة بين محوري الترس. ويتم حسابها من أقطار الملعب. هذا القياس هو أساس تخطيط علبة التروس ويضمن تزاوج التروس بشكل صحيح وفعال.

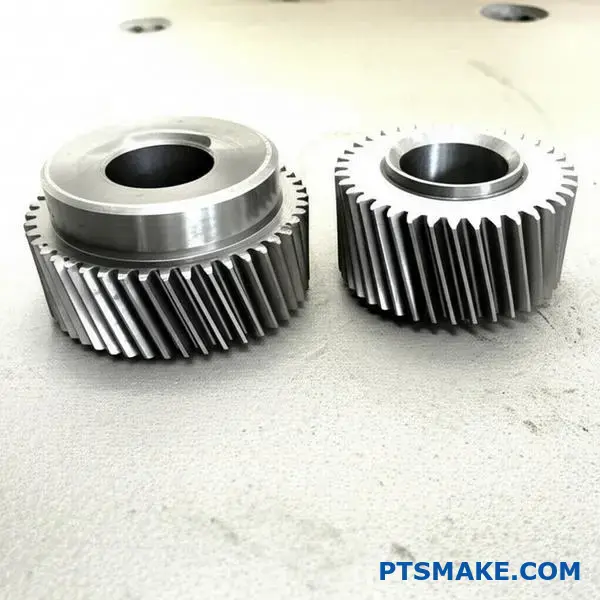

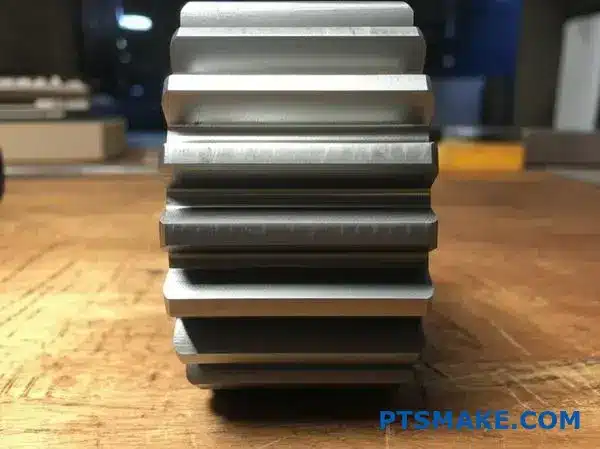

ما الذي يحدد عرض الوجه (ب) للترس؟

يعد عرض الوجه، المشار إليه بالرمز 'b'، معلمة ترس مهمة. يبدو بسيطاً ولكن له تأثير كبير. إنه طول السن الموازي لمحور الترس.

فكر في الأمر على أنه سمك الترس من الأمام إلى الخلف. الوجه الأعرض يعني المزيد من المواد.

سبب أهمية عرض الوجه

يرتبط هذا البعد مباشرة بالقوة. فهو يحدد مقدار عزم الدوران الذي يمكن أن يتحمله الترس. ويؤثر أيضاً على كيفية انتشار الحمل على سطح السن. إن فهم معلمات التروس مثل هذه أمر أساسي.

يكون الترس الأعرض أقوى بشكل عام. ولكنه ليس أفضل دائماً. يعتمد العرض الأمثل على الاستخدام المحدد.

سعة عزم الدوران وتوزيع الأحمال

وظيفة الترس الأساسية هي نقل عزم الدوران. ويعتبر عرض الوجه أساسي لهذه المهمة. يوفر الوجه الأعرض مساحة تلامس أكبر لأسنان التشبيك. وهذا يسمح للترس بالتعامل مع أحمال أعلى دون تعطل. إنها علاقة مباشرة.

تعمل هذه المساحة الأكبر أيضًا على تحسين توزيع الحمل. فبدلاً من تركيز القوة على نقطة صغيرة، يتم توزيع الحمل على طول السن. وهذا يقلل بشكل كبير من الضغط على المادة. يقلل الوجه الأعرض بشكل فعال من إجهاد التلامس الهرتزي⁸ على سطح السن.

مبادلات الوجه الأوسع نطاقًا

ومع ذلك، فإن عرض الوجه العريض ليس حلاً شاملاً. فهو يطرح تحديات. أهمها حساسية المحاذاة. إذا لم تتم محاذاة التروس العريضة بشكل مثالي، فسوف يتركز الحمل على حافة واحدة. وهذا يسبب تآكلًا غير متساوٍ ويمكن أن يؤدي إلى فشل سابق لأوانه.

في شركة PTSMAKE، يضمن التصنيع باستخدام الحاسب الآلي (CNC) لدينا محاذاة مثالية. نحن نساعد العملاء على إيجاد التوازن الصحيح. يتعلق الأمر بزيادة القوة إلى أقصى حد دون المساس بالموثوقية بسبب قيود التصنيع.

عرض الوجه (ب) هو طول سن الترس. وهو مرتبط مباشرة بقدرة عزم دوران الترس وتوزيع الحمل. يزيد عرض الوجه العريض من القوة ولكنه يتطلب محاذاة أكثر دقة، وهو اعتبار رئيسي في التطبيقات عالية الأداء.

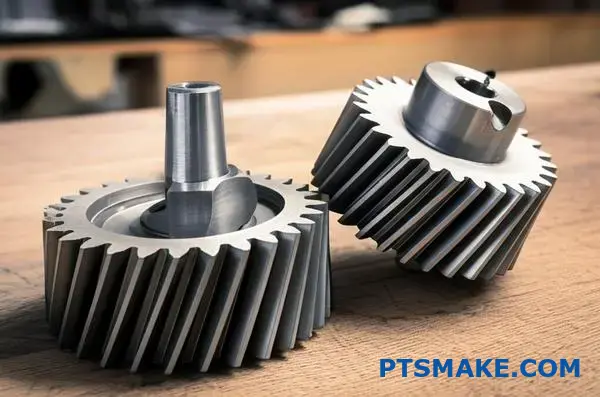

ما هو التحول في الملف الشخصي (أو التعديل الإضافي)؟

إزاحة الملف الجانبي هي تقنية رئيسية لتصميم التروس. وهي تتضمن تحريك أداة القطع عمداً. تكون هذه الإزاحة بالنسبة لمركز فراغ الترس.

هذا التعديل ليس عشوائيًا. إنه تعديل محسوب. نسمي مقدار الإزاحة "معامل إزاحة الملف الشخصي (x)".

الغرض الرئيسي منه هو حل مشاكل تصميم محددة. نستخدمه لتجنب التقويض على التروس الصغيرة. كما أنه يساعد على ضبط المسافة المركزية بين ترسين.

كثيرًا ما يسأل العملاء، "معلمات الترس؟" (ما هي معلمات الترس؟). تعد معلمات الترس من المعلمات الحاسمة التي تؤثر بشكل مباشر على الأداء.

هذه الإزاحة المتعمدة لأداة القطع هي ما يحدد إزاحة المظهر الجانبي. يعني المعامل الموجب (س > 0) أننا نحرك الأداة بعيدًا عن مركز الترس. ينتج عن ذلك جذر سن أكثر سمكاً وقوة. إنها الطريقة الأساسية لمنع التقويض على التروس ذات عدد الأسنان المنخفض.

وعلى العكس من ذلك، فإن المعامل السالب (س <0) يحرك الأداة أقرب إلى المركز. وهذا يخلق سنًا أرفع. نستخدم عادةً إزاحة سالبة على الترس الأكبر في الزوج. ويتم ذلك لتحقيق مسافة مركزية محددة، وغالبًا ما تكون أقل.

من خلال خبرتي في PTSMAKE، فإن موازنة هذه التحولات أمر بالغ الأهمية. يمكن أن تؤدي الإزاحة الإيجابية إلى تقوية السن. لكن الإفراط في ذلك يمكن أن يؤدي إلى أطراف أسنان مدببة وزيادة الاحتكاك المنزلق. ويؤثر ذلك على الترس التشكيل الجانبي غير المتماسك⁹.

يعد اختيار المعامل عملية حسابية دقيقة. فهو يؤثر بشكل مباشر على قوة الترس وعمر التآكل والضوضاء التشغيلية. إنها مفاضلة نديرها بعناية لكل مشروع.

إزاحة الملف الشخصي هي إزاحة استراتيجية لأداة قطع التروس. وهي تخدم هدفين رئيسيين. فهي تمنع تقصير الأسنان في التروس الصغيرة لزيادة القوة. كما أنها تسمح بالمرونة في ضبط المسافة المركزية لمجموعة التروس.

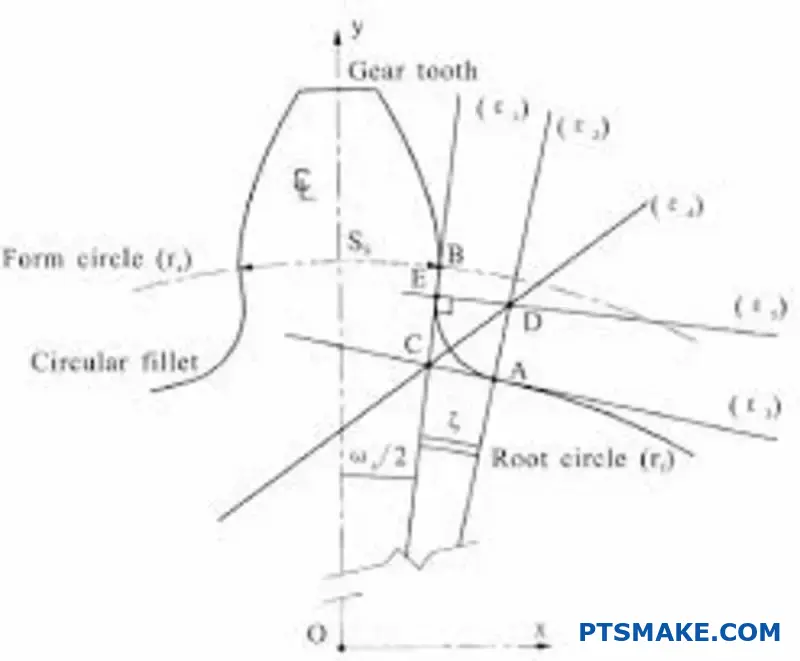

ما هو نصف قطر الشريحة الجذرية (ρf) ودلالته؟

شريحة الجذر هي الانتقال المنحني عند قاعدة سن الترس. إنها ميزة تصميمية مهمة. وتتمثل مهمتها الرئيسية في تقليل تركيز الضغط عند جذر السن.

دور شريحة الجذر

فكر في الأمر على أنه زاوية ملساء بدلاً من الزاوية الحادة. يوزع هذا المنحنى القوى بشكل متساوٍ أكثر. وهذا يمنع تكوّن الشقوق. عندما يسأل العملاء عن معلمات التروس الرئيسية (معلمات التروس)، فإن شريحة الجذر دائمًا ما تكون من أهم الاعتبارات المتعلقة بالمتانة.

تُعد الشريحة المصممة بشكل صحيح أمرًا بالغ الأهمية لمنع فشل إجهاد ثني الأسنان. فهي تطيل العمر التشغيلي للترس بشكل كبير.

الوقاية من فشل إجهاد الانحناء

جذر السن هو المنطقة الأكثر ضعفاً. فهي تتعرض لأعلى إجهاد انحناء أثناء العملية. وبدون الشرائح، يصبح هذا الإجهاد شديد التركيز عند الزاوية الحادة. هذا هو السبب الرئيسي لفشل التعب.

يعني نصف قطر الشريحة الأكبر عموماً ضغطاً أقل. ومع ذلك، هناك حد. إذا كان نصف القطر كبيرًا جدًا، فيمكن أن يتداخل مع سن الترس التزاوج. وهذا يسبب مشكلة تسمى التداخل الثلاثي. إن العثور على نصف القطر الأمثل هو عملية موازنة.

في عملنا في PTSMAKE، غالبًا ما نستخدم تحليل العناصر المحدودة (FEA). يساعدنا ذلك في محاكاة وإيجاد نصف قطر الشريحة المثالي. فهو يزيد من القوة إلى أقصى حد دون التسبب في حدوث تداخل. يقلل هذا التحليل الدقيق من تركيز الإجهاد¹⁰ من الجذر

نصف قطر الشريحة مقابل الإجهاد

العلاقة واضحة. فالشريحة الأكبر والأكثر سلاسة أفضل للمتانة. وبناءً على اختباراتنا، فإن التأثير كبير.

وهذا يوضح سبب أهمية التحكم الدقيق في نصف قطر شريحة الجذر أثناء التصنيع الآلي باستخدام الحاسب الآلي. فهو يؤثر بشكل مباشر على موثوقية الترس وأدائه.

شريحة الجذر ليست مجرد منحنى صغير. إنه عنصر تصميم حاسم يقلل من تركيز الضغط في قاعدة السن. وهذا يمنع بشكل مباشر فشل الإجهاد ويضمن موثوقية نظام التروس على المدى الطويل.

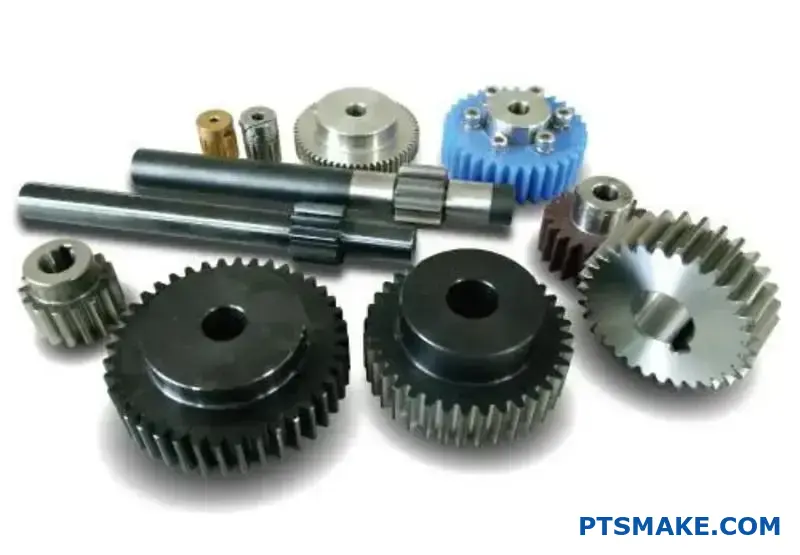

كيف تختلف معلمات التروس المخروطية والحلزونية والمخروطية اختلافًا جوهريًا؟

في حين أن جميع التروس تشترك في المعلمات الأساسية مثل الوحدة وقطر الملعب، تظهر الاختلافات الأساسية من هندستها. ويضيف كل نوع معلمات فريدة تناسب وظيفته المحددة.

التروس المحفزة هي الأبسط. تقدم التروس الحلزونية والمخروطية أبعاداً زاويّة حاسمة. هذه الإضافات ليست اختيارية؛ فهي تحدد كيفية عمل التروس.

إن فهم ما هي معلمات التروس (معلمات التروس) لكل نوع هو المفتاح. فهي تحدد تطبيقها وأدائها.

دعونا نستكشف سبب ضرورة هذه المعلمات المحددة. التروس المحفزة لها أسنان مستقيمة موازية لمحور الترس. مجموعة المعلمات الخاصة بهم هي خط الأساس لجميع أنواع التروس. إنها مباشرة وفعالة للأعمدة المتوازية.

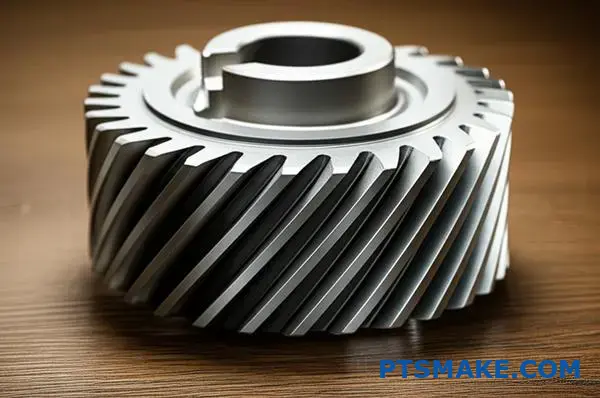

تقدم التروس الحلزونية الزاوية الحلزونية (β). هذه الزاوية هي سبب تشغيلها الأكثر سلاسة وهدوءاً. تتشابك الأسنان ذات الزاوية الحلزونية بشكل تدريجي عبر وجهها، وليس دفعة واحدة. وهذا يقلل من الصدمات والضوضاء. تقدم هذه الزاوية أيضًا الدفع المحوري¹¹ وهو أحد الاعتبارات الرئيسية في اختيار المحامل.

التروس المخروطية المخروطية مصممة لأعمدة متقاطعة، عادةً بزاوية 90 درجة. زواياها المخروطية ضرورية. تحدد هذه الزوايا الشكل المخروطي للترس الفارغ. بدون الزاوية المخروطية المخروطية الصحيحة، لن تتشابك الأسنان بشكل صحيح. قد تلتصق أو يكون لها رد فعل عكسي مفرط. في PTSMAKE، نؤكد دائمًا على أنه يجب حساب هذه الزوايا بدقة لكي يعمل النظام بشكل صحيح.

وباختصار، تعتمد التروس المخروطية على معلمات أساسية. تضيف التروس الحلزونية الزاوية الحلزونية لتحقيق السلاسة، بينما تستخدم التروس المخروطية زوايا مخروطية لنقل الطاقة بين الأعمدة المتقاطعة. هذه المعلمات الفريدة تمليها الهندسة الأساسية والاستخدام المقصود.

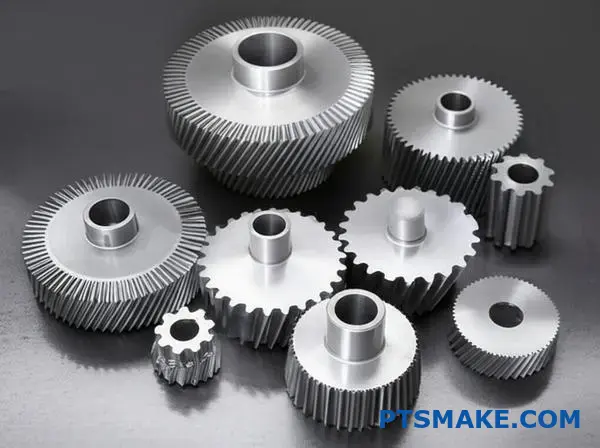

ما العلاقة بين الوحدة وعدد الأسنان والقطر؟

في تصميم التروس، الوحدة ورقم الأسنان والقطر ليست خيارات منفصلة. إنهم فريق واحد. يؤثر التغيير في أحدهما بشكل مباشر على الآخرين. وتحكم هذه العلاقة معادلة أساسية.

إن فهم هذا المبدأ الأساسي أمر ضروري. فهو يمنع حدوث أخطاء مكلفة ويضمن توافق التروس بشكل مثالي. إنه أساس جميع حسابات التروس.

دعونا نستكشف هذا الرابط البسيط والقوي في نفس الوقت.

تتلخص العلاقة في صيغة واحدة مباشرة. وهي مفتاح فتح تصميم الترس وجزء أساسي من فهم معلمات الترس (ما هي معلمات الترس).

الصيغة الأساسية

المعادلة الأساسية هي

قطر الملعب (d) = الوحدة (م) × عدد الأسنان (Z)

توضح هذه الصيغة رابطًا مباشرًا. إذا كنت تعرف أي قيمتين، يمكنك دائمًا إيجاد القيمة الثالثة. الأمر بهذه البساطة. تعطينا هذه العملية الحسابية قطر الملعب¹²، وهو مقياس حيوي لوظيفة الترس.

كيف يؤثر كل منهما على الآخر

لنرى هذا عملياً. تخيل أن لدينا وحدة ثابتة من 2. تغيير عدد الأسنان يغير القطر مباشرةً.

كما ترى، مضاعفة الأسنان تضاعف القطر.

والآن، ماذا لو احتجنا إلى قطر محدد، لنقل مثلاً 100 مم؟ يمكننا تحقيق ذلك باستخدام مجموعات مختلفة من الوحدات والأسنان.

في شركة PTSMAKE، نستخدم هذا المبدأ يوميًا لهندسة الحلول التي تناسب المتطلبات المكانية والقوة الدقيقة لعملائنا.

العلاقة واضحة: ترتبط الوحدة وعدد الأسنان وقطر الملعب ارتباطًا جوهريًا. لا يمكنك تغيير واحدة من هذه المعلمات الأساسية دون التأثير على واحدة على الأقل من المعلمات الأخرى. هذه قاعدة غير قابلة للتفاوض في التصميم الميكانيكي.

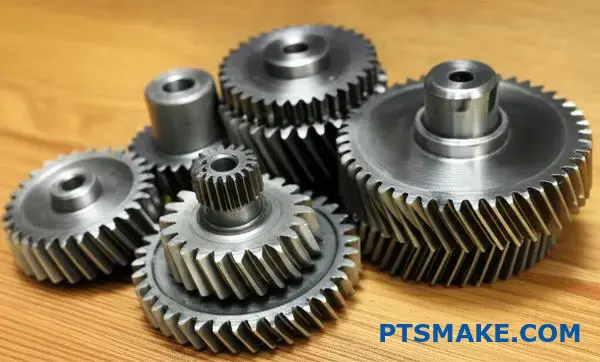

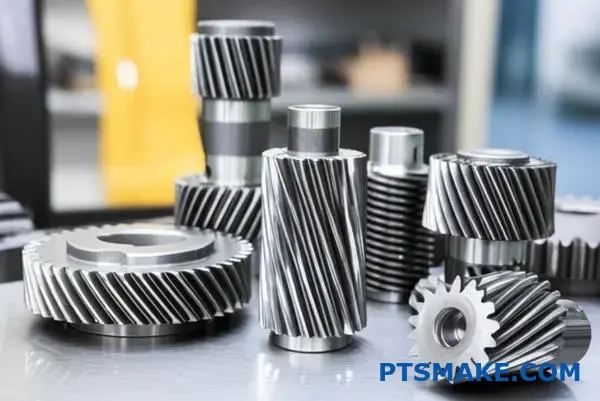

كيف تؤثر زاوية الضغط على قوة الأسنان ونسبة التلامس؟

يعد اختيار زاوية الضغط الصحيحة عملية موازنة حاسمة في تصميم التروس. إنه قرار أساسي يقايض بشكل مباشر قوة السن بالتشغيل السلس.

فهم المفاضلة

تخلق زاوية الضغط الأكبر، مثل 25 درجة، قاعدة أسنان أعرض وأكثر قوة. وهذا يعزز القوة والقدرة على حمل الأحمال.

وعلى العكس من ذلك، تؤدي الزاوية الأصغر، مثل 14.5 درجة، إلى نسبة تلامس أعلى. وهذا يعني تعشيق عدد أكبر من الأسنان في آن واحد، مما يؤدي إلى نقل طاقة أكثر سلاسة وهدوءاً. يعتمد اختيارك بالكامل على متطلبات التطبيق. يعد النظر في أسئلة مثل معلمات التروس (ما هي معلمات التروس) أمرًا أساسيًا هنا.

تؤثر هذه المفاضلة الأساسية على العديد من جوانب أداء الترس.

الزوايا الأكبر مقابل الزوايا الأصغر: نظرة أعمق

في مشاريعنا في شركة PTSMAKE، تُعد زاوية الضغط من أول المعلمات التي نتأكد منها مع العملاء. والآثار المترتبة على ذلك مهمة بالنسبة للتصنيع والأداء النهائي.

قوة الزاوية 25 درجة

تخلق زاوية الضغط الأكبر سناً ذات قاعدة سميكة وقوية. هذه الهندسة ممتازة للتطبيقات التي تنطوي على عزم دوران عالٍ وأحمال ثقيلة. وهي تقلل بشكل كبير من الضغط عند جذر السن.

كما أن هذا التصميم أقل عرضة ل التقليل من شأن¹³ أثناء التصنيع. هذا هو المكان الذي تزيل فيه أداة القطع المواد من قاعدة سن الترس مما يؤدي إلى إضعافه.

سلاسة الزاوية 14.5 درجة

على الرغم من أنها ليست بنفس القوة، إلا أن زاوية الضغط الأصغر توفر سلاسة فائقة. مع نسبة تلامس أعلى، يتم توزيع الحمل على عدد أكبر من الأسنان في وقت واحد.

ينتج عن ذلك اهتزاز أقل وتشغيل أكثر هدوءًا. وغالباً ما يكون الخيار المفضل للأدوات الدقيقة والتطبيقات التي يكون فيها انخفاض الضوضاء من المتطلبات الأساسية. ومع ذلك، فإن الأسنان أرق وأكثر عرضة للانحناء تحت الضغط.

يعد اختيار زاوية الضغط مفاضلة حاسمة في التصميم. يجب أن توازن بين الحاجة إلى قوة السن وسعة التحميل العالية وبين متطلبات التشغيل السلس والهادئ. يعتمد القرار النهائي دائمًا على الاحتياجات المحددة للتطبيق الخاص بك.

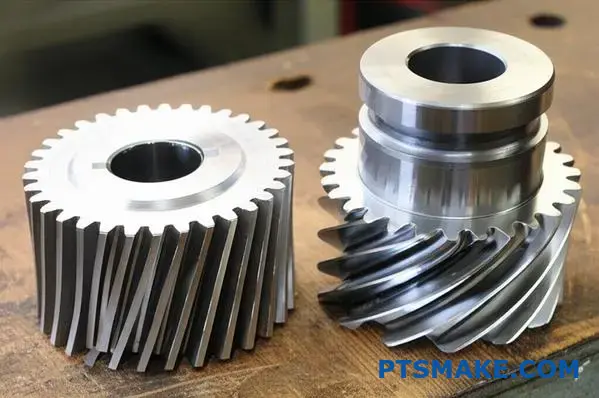

ما هو مفهوم "الترس القياسي" مقابل "الترس المعدل"؟

يمكن تصنيف التروس إلى نوعين رئيسيين. وهما التروس القياسية والتروس المعدلة. وهذا التمييز حاسم في التصميم والتصنيع.

تلتزم التروس القياسية بالمعايير المعترف بها دوليًا. ويشمل ذلك زاوية الضغط القياسية والإزاحة الجانبية الصفرية. وهي خط الأساس لتصميم التروس.

ومع ذلك، فإن التروس المعدلة تحيد عن هذه المعايير. نقوم بإجراء هذه التغييرات لأسباب محددة. وهذا يضمن عمل نظام التروس بشكل مثالي في تطبيقه الفريد.

لمحة سريعة عن الاختلافات الرئيسية

لماذا نقوم بتعديل التروس

قد تتساءل لماذا نغير تصميمًا قياسيًا جيدًا تمامًا. الحقيقة هي أن تطبيقات العالم الحقيقي غالبًا ما تمثل تحديات فريدة من نوعها. التروس القياسية هي نقطة بداية رائعة، ولكنها ليست دائماً الحل النهائي.

استيعاب مسافات المركز غير القياسية

أحد الأسباب الأكثر شيوعًا للتعديل هو المسافة المركزية غير القياسية. غالبًا ما تملي علب الماكينات أو المكونات الموجودة المسافة بين عمودي ترس.

إذا كانت هذه المسافة لا تتطابق مع زوج التروس القياسي، فيجب علينا تعديلها. نستخدم تحول الملف الشخصي¹⁴ للتأكد من أن التروس تتشابك بشكل صحيح دون حدوث رد فعل عكسي أو ربط. هذا تعديل متكرر في عملنا في PTSMAKE.

تحسين الأداء الأمثل

يعد التعديل أيضاً أداة قوية لضبط الأداء. فمن خلال تعديل معلمات محددة، يمكننا تحسين خصائص الترس. عندما يسأل العملاء عن معلمات الترس (ما هي معلمات الترس) التي يمكن ضبطها، غالباً ما نناقش هذه التعديلات.

فيما يلي بعض أهداف التحسين الشائعة التي نواجهها:

تعمل هذه التغييرات المصممة خصيصًا على تحويل مكون قياسي إلى جزء عالي الأداء، ومناسب تمامًا لمهمته المحددة.

باختصار، تعتمد التروس القياسية على مواصفات عالمية. أما التروس المعدلة فهي حلول مصممة خصيصًا. وهي تعالج القيود العملية مثل التباعد غير القياسي أو الحاجة إلى قوة معززة وتشغيل أكثر هدوءًا وعمر خدمة أطول في تطبيقات محددة.

كيف تؤثر معلمات الترس الحلزوني (زاوية اللولب) على الدفع المحوري؟

تعتبر الزاوية الحلزونية في الترس مفاضلة هندسية كلاسيكية. إنها الميزة ذاتها التي تمنح التروس الحلزونية تشغيلها السلس والهادئ.

ومع ذلك، يخلق هذا الاشتباك بزاوية تأثير جانبي. فهو يولد قوة دفع محورية على طول عمود الترس. يجب إدارة هذه القوة بشكل صحيح.

بدون الدعم المناسب، يمكن أن يسبب هذا الدفع مشاكل كبيرة في التجميع الخاص بك. إنه عامل حاسم يجب مراعاته في التصميم.

تعتبر علاقة السبب والنتيجة هذه أساسية في تصميم التروس الحلزونية. علينا أن نأخذ في الحسبان طرفي المعادلة.

أصل الدفع المحوري

عندما تتشابك أسنان التروس الحلزونية، لا يتم تطبيق القوة بشكل عمودي على محور العمود كما هو الحال في التروس المحفزة. تقوم زاوية الأسنان بتقسيم إجمالي القوة المحصلة¹⁵ إلى مكونين رئيسيين.

إحداهما هي القوة العرضية التي تنقل عزم الدوران. والأخرى هي القوة المحورية، أو قوة الدفع، التي تدفع الترس جانبياً على طول عموده. والزاوية الحلزونية الأكبر تعني مكون دفع محوري أكبر.

إدارة الدفع المحوري مع المحامل

يجب دعم هذا الحمل المحوري لمنع اختلال التروس وتعطلها. وهنا تصبح المحامل حرجة.

لا يمكنك فقط استخدام المحامل الشعاعية القياسية. تحتاج إلى محامل مصممة للتعامل مع الأحمال المحورية، مثل:

• محامل أسطوانية مدببة
• محامل كريات التلامس الزاوي
• محامل دفع مخصصة

في مشاريعنا في PTSMAKE، يعد اختيار نظام المحمل المناسب جزءًا أساسيًا من استشارات التصميم. فهو يضيف التعقيد والتكلفة، ولكنه غير قابل للتفاوض من أجل الموثوقية.

حل ترس عظم السمكة المتعرجة

هناك تصميم ذكي يقضي على هذه المشكلة: ترس متعرج. فكر في الأمر على أنه ترسين حلزونيين - أحدهما أيمن والآخر أيسر - ملتصقين معاً.

تولد الزوايا الحلزونية المتقابلة قوى دفع محورية متساوية ومتقابلة. تلغي هذه القوى بعضها البعض داخليًا داخل الترس.

يعمل هذا الحل الأنيق على تبسيط متطلبات المحمل ولكنه يجعل تصنيع الترس نفسه أكثر صعوبة.

تأتي فائدة الزاوية الحلزونية للتشغيل السلس على حساب توليد قوة دفع محورية. تتطلب هذه القوة إدارة بواسطة محامل محددة، مما يزيد من التعقيد. توفر التروس المتعرجة حلاً متكاملاً من خلال إلغاء هذا الدفع داخليًا.

ما هي نسبة التلامس وما هي المعلمات التي تؤثر عليها؟

نسبة التلامس هي معلمة ترس حرجة. فهي تخبرك بمتوسط عدد الأسنان الملامسة في أي لحظة. فكر فيها كمقياس لتداخل التعشيق.

لنقل الطاقة بشكل سلس ومستمر، يجب أن يكون هذا الرقم دائماً أكبر من واحد. تؤثر العديد من خيارات التصميم على هذه النسبة الحاسمة. ويعد فهم ماهية هذه المعلمات الخاصة بالترس أمراً أساسياً.

العوامل الرئيسية التي تؤثر على نسبة التلامس

فيما يلي العوامل الأساسية التي نراعيها في تصميماتنا في PTSMAKE. يمكن تعديل كل منها لتحقيق الأداء المطلوب لعملائنا.

تكون نسبة التلامس الأعلى أفضل دائمًا تقريبًا. نهدف إلى قيمة أعلى من 1.2 في معظم التطبيقات. لماذا؟ لأنها تضمن تعشيق زوج جديد من الأسنان قبل أن ينفصل الزوج السابق.

هذا التداخل هو سر التشغيل السلس والهادئ للتروس. فهو يزيل لحظات التلامس أحادية السن، والتي يمكن أن تسبب تقلبات عزم الدوران والاهتزاز والضوضاء. إنه يوزع الحمل على عدد أكبر من الأسنان.

دور زاوية الضغط

تخلق زاوية ضغط أصغر، مثل 14.5 درجة، خط تلامس أطول مقارنة بزاوية 20 درجة. يعزز هذا المسار الأطول مباشرةً من نسبة التلامس، مما يعزز تشبيكاً أكثر سلاسة. ومع ذلك، يمكن أن ينتج عنه قاعدة أسنان أضعف.

الإضافة وتغيير الملف الشخصي

تؤدي زيادة الإضافة (ارتفاع السن فوق دائرة الملعب) إلى إطالة طرف السن. يؤدي ذلك إلى إطالة طول مسار التلامس¹⁶. وتحقق الإزاحة الموجبة للملف الجانبي تأثيرًا مماثلًا، حيث تحرك ملف السن إلى الخارج.

في المشاريع السابقة في PTSMAKE، قمنا بموازنة هذه المعايير بعناية. لقد قمنا بتحسين نسبة التلامس العالية مع الحفاظ على قوة الأسنان وتجنب التداخل.

نسبة التلامس هي مقياس رئيسي لأداء التروس. فهي تحدد سلاسة التشغيل. وتتأثر بشكل مباشر بمعلمات التصميم مثل زاوية الضغط والإضافة وإزاحة المظهر الجانبي. وتعتبر النسبة الأكبر من 1.2 مثالية لتقليل الضوضاء والاهتزاز.

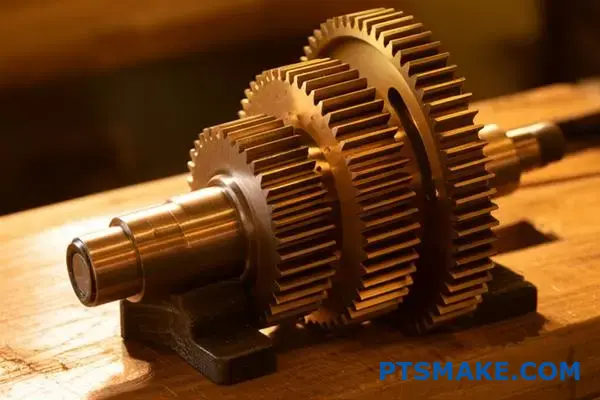

كيف تكون معلمات الترس الدودي (الرصاص، وزاوية الرصاص) فريدة من نوعها؟

عندما يسأل العملاء "ما هي معلمات التروس"، فإنهم عادةً ما يفكرون في التروس المحفزة أو الحلزونية. لكن التروس الدودية لها لغة فريدة من نوعها. فمعلماتها الرئيسية هي الرصاص وزاوية الرصاص، وليس درجة الميل.

تحدد هاتان الميزتان كل شيء. فهما يحددان نسبة التخفيض العالية للترس وحركته المحددة. فهمهما أمر بالغ الأهمية للتصميم المناسب.

معلمات التروس المحفزة مقابل التروس الدودية

إليك مقارنة سريعة:

هذا الاختلاف هو السبب في أن محركات الأقراص الدودية تحقق نسب 50:1 أو أكثر، وهو أمر مستحيل بالنسبة لزوج تروس محفز واحد.

تعمق في الرصاص وزاوية الرصاص

على عكس التروس المحفزة التي تتدحرج بشكل أساسي، تعمل التروس الدودية بحركة انزلاقية فريدة من نوعها. هذا هو المكان الذي يصبح فيه الرصاص وزاوية الرصاص مهمين للغاية. في PTSMAKE، نركز بشدة على هذه المعلمات أثناء مرحلة التصميم.

ما هو الرصاص؟

الرصاص هو المسافة المحورية التي يتقدم بها اللولب الدودي في دورة كاملة واحدة. وهو يختلف عن الميل.

يمكنك حساب الرصاص باستخدام هذه المعادلة البسيطة:
الرصاص = درجة الدوران المحوري × عدد مرات البدء

يمكن أن تحتوي الدودة على عدة خيوط أو "بدايات". المزيد من البادئات يعني تقدم أكبر ونسبة تروس أقل.

دور الزاوية الرئيسية

الزاوية الرئيسية هي الزاوية المحصورة بين لولب الخيط الدودي ومستوى عمودي على محور الدودة.

ينتج عن الزاوية الأمامية الصغيرة (أقل من 10 درجات عادةً) نسبة تروس عالية. تزيد هذه الهندسة أيضاً من الاحتكاك وإمكانية القفل الذاتي. تخلق هذه الحركة سرعة الانزلاق¹⁷مما يؤثر على الكفاءة واختيار المواد.

تحديد النسب العالية

يؤدي المزيج الفريد من الرصاص الصغير والدودة أحادية البداية إلى تقليل السرعة بشكل كبير. لا تتعلق نسبة التروس بعدد الأسنان فقط؛ إنها دالة على هندسة الدودة.

كما ترى، فإن عدد مرات البدء يؤثر بشكل مباشر على زاوية الصدارة ونسبة التروس الناتجة.

الرصاص وزاوية الرصاص هي المعلمات المحددة للتروس الدودية. وهما يحلان محل مفهوم الميل المستخدم في التروس المحفزة وهما مسؤولان بشكل مباشر عن نسب التخفيض العالية وخصائص الحركة الانزلاقية الفريدة للمحركات الدودية.

ما هو التفاعل بين عرض الوجه وسعة حمل الحمولة؟

للوهلة الأولى، يبدو المنطق بسيطاً. يجب أن يحمل عرض وجه الترس الأعرض حمولة أكبر. وهذا صحيح بشكل عام. فهو يوفر مساحة تلامس أكبر للأسنان لتشتبك.

ومع ذلك، هذه ليست الصورة الكاملة. فالعلاقة أكثر تعقيداً. يقدم عرض الوجه الأوسع تحديات جديدة يمكن أن تؤثر على أداء التروس وعمرها الافتراضي.

السيف ذو الحدين

يزيد الوجه الأعرض من سعة التحميل النظرية. ولكنه أيضاً يجعل نظام التروس أكثر حساسية لأي اختلال في المحاذاة. حتى الأخطاء الطفيفة يمكن أن تسبب مشاكل كبيرة.

يمكن أن تؤدي هذه الحساسية إلى إبطال فوائد التصميم الأوسع.

الدور الحاسم للمحاذاة

المحاذاة المثالية نادرة في تطبيقات العالم الحقيقي. يساهم كل من انحراف العمود وتآكل المحمل وتفاوتات المبيت في حدوث اختلالات طفيفة في المحاذاة.

مع عرض الوجه العريض، تتسبب هذه الأخطاء الصغيرة في تركيز الحمل على حافة واحدة من السن. وهذا يخلق نقاط ضغط شديدة بدلاً من توزيع الحمل بالتساوي على الوجه. هذا التفاوت تركيز الحمولة¹⁸ يؤدي إلى التآكل المبكر، والتنقر، وحتى كسر الأسنان.

إيجاد التوازن: نسبة عرض الوجه إلى القطر

لإدارة هذه المفاضلة، يستخدم المهندسون نسبة عرض الوجه إلى القطر. توفر هذه النسبة دليلاً إرشاديًا لتصميم تروس مستقرة وموثوقة. عندما يسألنا العملاء عن "معلمات التروس التي تحدد الأداء؟"، تكون هذه النسبة جزءًا أساسيًا من مناقشتنا.

في PTSMAKE، نعمل مع العملاء لإيجاد التوازن الأمثل. يضمن التصنيع الدقيق لدينا الحفاظ على المحاذاة ودقة التشكيل الجانبي، مما يزيد من فوائد عرض الوجه المختار.

من القواعد الشائعة هي الحفاظ على هذه النسبة ضمن نطاق معين لضمان توزيع الحمل بشكل جيد.

ويساعد الالتزام بهذه الإرشادات على منع الآثار السلبية الناجمة عن اختلال المحاذاة.

يمكن أن يزيد عرض الوجه الأوسع من قدرة التحميل، ولكنه يتطلب دقة أعلى. فهو يزيد من الحساسية للاختلال في المحاذاة، مما قد يؤدي إلى توزيع غير متساوٍ للحمل وفشل مبكر. تُعد نسبة عرض الوجه إلى القطر مبدأ توجيهي تصميمي حاسم للتوازن.

كيف يتفاعل إزاحة المظهر الجانبي مع مسافة المركز ورد الفعل العكسي؟

يعد التحول الجانبي أكثر من مجرد مفهوم نظري. إنها أداة قوية نستخدمها في تصميم التروس العملية. فهي تربط مباشرة هندسة الأسنان بالتجميع النهائي.

يتيح لنا هذا التعديل حل المشاكل الهندسية الواقعية. يمكننا تعديل كيفية ملاءمة التروس وأدائها معًا.

العلاقة الأساسية

أحد التطبيقات الرئيسية هو ضبط المسافة المركزية. تدفع الإزاحة الكلية الموجبة التروس بعيداً عن بعضها البعض. وتقرب الإزاحة الكلية السالبة بينهما. هذا المبدأ أساسي.

هذا التحكم ضروري للتطبيقات المخصصة.

في تصميم التروس، فإن معرفة معلمات الترس أمر بالغ الأهمية. ويعد التحول الجانبي أحد أكثر هذه المعلمات تنوعاً. فهي توفر حلاً أنيقاً لمسافات التركيب غير القياسية.

التكيف مع قيود العالم الحقيقي

تخيل الحاجة إلى تركيب التروس في مبيت موجود. نقاط التركيب ثابتة وليست على مسافة قياسية. هنا، يكون تغيير المظهر الجانبي ضرورياً.

من خلال تطبيق إزاحة موجبة أو سالبة محسوبة، نقوم بتعديل التروس. وهذا يسمح لهم بالتشابك بشكل مثالي عند تلك المسافة المحددة غير القياسية. وغالباً ما نستخدم هذه التقنية في PTSMAKE لقطع الغيار.

تتجنب هذه الطريقة إعادة تصميم تجميعات كاملة. فهي توفر الوقت والتكلفة الكبيرة لعملائنا.

الضبط الدقيق لرد الفعل العكسي

إزاحة الملف الجانبي هي أيضًا الطريقة التي أتبعها للتحكم في رد الفعل العكسي. تعمل الإزاحة الموجبة على زيادة قطر الملعب التشغيلي. يزيد هذا الإجراء بطبيعة الحال من المسافة، أو رد الفعل العكسي، بين أسنان التشبيك.

وعلى العكس، فإن الإزاحة السالبة تقلل من ذلك. هذه الدقة أمر بالغ الأهمية في التطبيقات التي تتطلب الحد الأدنى من اللعب. إن معامل تعديل الإضافة¹⁹ هو العامل الذي نضبطه لتحقيق ذلك.

يمكن تلخيص العلاقة على النحو التالي:

واستنادًا إلى نتائج اختباراتنا، فإن إمكانية الضبط الدقيق هذه لا غنى عنها للأنظمة عالية الدقة. فهي تضمن الأداء الأمثل وتقليل التآكل بمرور الوقت.

تعد إزاحة الملف الشخصي أداة عملية لضبط مجموعات التروس. فهي تعدل المسافة المركزية مباشرةً وتسمح بالتحكم الدقيق في رد الفعل العكسي، وتحل المشكلات الشائعة مع متطلبات التركيب والأداء غير القياسية.

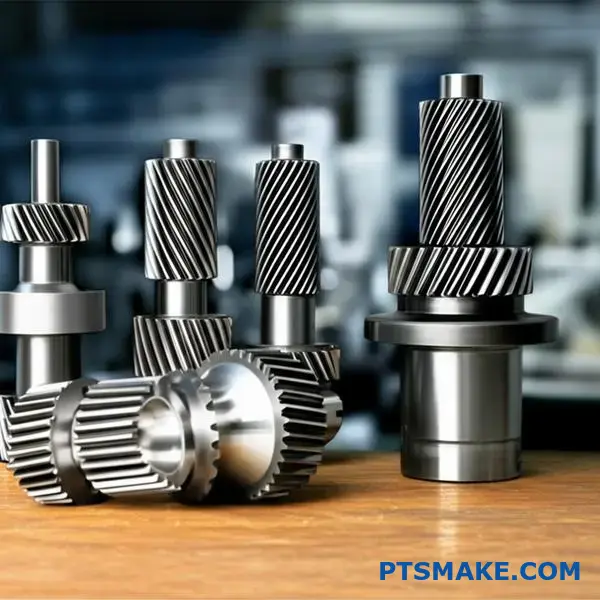

ما هو نظام درجات دقة التروس (على سبيل المثال، ISO، AGMA)؟

درجات دقة التروس هي نظام تصنيف حيوي. فهي تصنف التروس بناءً على دقة تصنيعها. وهذا يضمن اتساق الجودة والأداء عبر دفعات مختلفة.

هذه المعايير، مثل ISO 1328 و AGMA 2015، ليست اعتباطية. فهي تحدد الأخطاء المحددة المسموح بها لمعلمات التروس الحرجة.

على سبيل المثال، يضعون حدودًا لانحراف درجة الانحراف والخطأ في التشكيل الجانبي. اختيار الدرجة أمر بالغ الأهمية. يتم تحديده بعوامل مثل سرعة التشغيل ومستويات الضوضاء المقبولة للتطبيق النهائي.

الفكرة الأساسية بسيطة. الرقم الأقل درجة، مثل ISO 4 أو AGMA Q13، يعني دقة أعلى. يشير الرقم الأعلى، مثل ISO 12 أو AGMA Q6، إلى مستوى دقة أقل.

وتقاس هذه الدقة مقابل تفاوتات تفاوتات هندسية محددة. توفر المعايير مخططات تفصيلية تحدد ما هي معايير الترس وحدودها المقبولة لكل درجة دقة.

فيما يلي بعض المعايير الرئيسية التي تتحكم فيها هذه المعايير:

يعد اختيار الدرجة المناسبة قرارًا حاسمًا في التصميم. تتطلب التطبيقات عالية السرعة، مثل تلك المستخدمة في نواقل حركة السيارات أو الروبوتات، درجات عالية الدقة. وهذا يقلل من الاهتزاز والضوضاء والتآكل المبكر. إن وجود درجة انحراف الملعب التراكمي²⁰ يمكن أن يسبب مشاكل كبيرة في الدورات العالية في الدقيقة.

وفي المقابل، يمكن أن تعمل الآلية منخفضة السرعة وغير الحرجة، مثل ذراع التدوير اليدوي اليدوي، بشكل مثالي مع درجة أقل وأكثر فعالية من حيث التكلفة. في PTSMAKE، نوجه العملاء في اختيار الدرجة المثلى لتحقيق التوازن بين متطلبات الأداء وميزانيتهم.

تصنّف درجات دقة التروس دقة التصنيع من خلال تحديد التفاوتات المسموح بها لمعلمات مثل درجة الميل وخطأ المظهر الجانبي. يتم تحديد الدرجة المناسبة من خلال الاحتياجات المحددة للتطبيق، وفي المقام الأول السرعة التشغيلية والحمل وقيود الضوضاء، مما يضمن الأداء الأمثل والفعالية من حيث التكلفة.

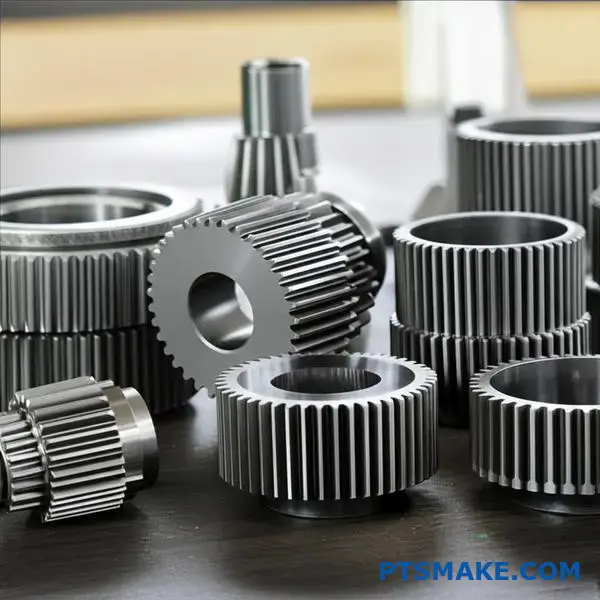

كيف تختار الوحدة الأولية للتصميم الجديد؟

يعد اختيار الوحدة الأولية الصحيحة خطوة أولى حاسمة. فهو يؤثر بشكل مباشر على قوة الترس وحجمه وأدائه العام. الوحدة الصغيرة جدًا ستفشل. والوحدة الكبيرة جدًا تضيف وزنًا وتكلفة غير ضرورية.

جوهر العملية هو التوازن. يجب عليك موازنة عزم الدوران المطلوب مقابل قوة المادة. يوفر هذا الحساب الأولي أساسًا متينًا لتصميم التروس بالكامل. ويساعد على تجنب عمليات إعادة التصميم المكلفة لاحقًا.

منهجية عملية

تبدأ العملية بمعلمات التروس الرئيسية: عزم الدوران وقوة المادة. هذه الأرقام هي نقطة البداية لكل شيء آخر.

يضمن لك هذا النهج المنهجي قدرة معداتك على أداء وظيفتها دون فشل.

الغوص في الحساب

تبدأ الطريقة العملية بحسابات الإجهاد الأولية. في PTSMAKE، غالبًا ما نبدأ في PTSMAKE بمعادلات مثل تلك التي من لويس أو AGMA. تساعد هذه في تقدير القوى المؤثرة على سن ترس واحد.

تحليل إجهاد الانحناء

أولاً، نقوم بتحليل إجهاد الانحناء. يحدد هذا الحساب ما إذا كان السن سينكسر من جذره تحت الحمل. تستخدم عزم الدوران وهندسة التروس كمدخلات. تخبرك النتيجة بالحجم الأدنى الذي يجب أن يكون عليه السن. يمنحك هذا قيمة وحدة أولية.

تحليل إجهاد التلامس

بعد ذلك، ننظر إلى متانة السطح. يمكن أن تتسبب القوة بين الأسنان المتشابكة في حدوث تنقر أو تآكل بمرور الوقت. تحليل إجهاد التلامس²¹ ضروري للتروس التي يجب أن تدوم لفترة طويلة. فهو يضمن عدم تشوه سطح السن أو تعطله قبل الأوان.

من الحساب إلى التوحيد القياسي

تمنحك هذه الحسابات وحدة مطلوبة، مثل 2.37 مم. ومع ذلك، لا يمكنك تصنيع وحدة 2.37 مم مخصصة بسهولة. يجب عليك التقريب لأعلى إلى أقرب قيمة قياسية، مثل 2.5 مم.

يؤدي اختيار وحدة قياسية إلى تبسيط التصنيع وتقليل التكاليف. ويضمن لك إمكانية الحصول على أدوات القطع ومقاييس الفحص بسهولة. هذه خطوة أساسية في عملية التصميم من أجل التصنيع.

لتحديد وحدة نمطية أولية، ابدأ بعزم الدوران وقوة المادة. قم بإجراء حسابات الإجهاد الأولية للعثور على الوحدة المطلوبة. وأخيرًا، قم بتقريب هذه القيمة لأعلى إلى أقرب وحدة قياسية لضمان قابلية التصنيع والموثوقية لتصميمك.

كيف تختار بين زاوية الضغط القياسية وزاوية الضغط الأكبر؟

يبدو اختيار زاوية ضغط الترس الخاص بك وكأنه قرار كبير. لكنه أبسط مما تعتقد. في معظم الأحيان، تكون الزاوية القياسية 20 درجة هي الخيار الأمثل. فهي توفر توازناً رائعاً في الأداء.

ومع ذلك، تحتاج بعض التصميمات إلى المزيد. إذا كان يجب عليك زيادة عزم الدوران إلى أقصى حد في مساحة صغيرة، فإن الزاوية الأكبر تكون أفضل. هذا تحدٍ شائع عند النظر في جميع معلمات الترس (معلمات الترس). لنلقِ نظرة على إطار بسيط.

فكر في 20 درجة كإعداد افتراضي. لا تغيره إلا إذا كان لديك سبب محدد ومقنع.

التعمق أكثر في القرار

دعونا نفصل "السبب" وراء هذا الاختيار. تؤثر زاوية الضغط بشكل مباشر على شكل سن الترس. زاوية ضغط أكبر، مثل 25 درجة، ينتج عنها سن أعرض وأقصر.

أسنان أقوى، قدرة أعلى

هذه القاعدة العريضة تجعل السن أقوى بطبيعتها. يمكنها التعامل مع قوة أكبر دون أن تنكسر. وهذا هو السبب في أنها مثالية للتطبيقات التي تتطلب نقل عزم دوران عالٍ. في المشاريع السابقة في PTSMAKE، استخدمنا زوايا بزاوية 25 درجة للأذرع الروبوتية للخدمة الشاقة.

تساعد الزاوية الأكبر أيضاً في منع حدوث مشكلة شائعة. فهي تقلل من خطر التقليل من شأن²² على التروس ذات العدد المنخفض من الأسنان، مما قد يضعف الترس.

المبادلات

ولكن هذه القوة تأتي بتكلفة. تزيد زاوية الضغط الأكبر من الحمل الشعاعي على المحامل. يجب أن تكون المحامل قوية بما يكفي للتعامل مع هذه القوة الإضافية. ويمكن أن تؤدي أيضًا إلى انخفاض نسبة التلامس قليلاً، مما قد يؤدي إلى مزيد من الضوضاء التشغيلية.

فيما يلي مقارنة أكثر تفصيلاً:

يعتمد اختيارك على أي من هذه العوامل أكثر أهمية لتطبيقك المحدد.

باختصار، زاوية الضغط 20 درجة هي معيار الصناعة لسبب وجيه. اختر الزاوية الأكبر بزاوية 25 درجة فقط عندما تكون الحاجة إلى قدرة عزم دوران أعلى وقوة أسنان أعلى في مساحة مدمجة تفوق احتمال زيادة الضوضاء وأحمال التحميل.

كيف يمكنك تحسين معلمات التروس لتقليل ضوضاء ناقل الحركة؟

لا يتعلق الحد من ضوضاء التروس برصاصة سحرية واحدة. بل يتعلق الأمر بالجمع بين العديد من معلمات التروس. كل واحد منها يلعب دوراً.

يدمج التصميم الناجح منخفض الضوضاء هذه العناصر. إنه نهج شامل غالباً ما نستخدمه في PTSMAKE لعملائنا.

نسبة تلامس عالية

تعني نسبة التلامس الأعلى تعشيق عدد أكبر من الأسنان في آن واحد. وهذا يوزع الحمل ويسهل نقل الطاقة. وغالباً ما نحقق ذلك باستخدام التروس الحلزونية.

درجة الدقة

الدقة غير قابلة للتفاوض من أجل التشغيل الهادئ. تضمن درجة دقة أعلى، مثل ISO 5 أو أفضل، أن تتشابك الأسنان بشكل مثالي. وهذا يقلل من الصدمات والاهتزازات.

تعديلات الملف الشخصي للأسنان

حتى مع الدقة العالية، تعتبر التعديلات أساسية. يعوض التاج وتخفيف الطرف عن الاختلالات والانحرافات تحت الحمل.

تجمع مجموعة التروس المحسّنة حقًا بين عدة معايير. فمجرد اختيار درجة دقة عالية لا يكفي. في المشاريع السابقة، رأينا تروسًا عالية الدقة تفشل في اختبارات الضوضاء. يحدث هذا عندما لا تأخذ في الحسبان انحراف العمود تحت الحمل.

دور تعديلات الأسنان

هذا هو المكان الذي تتألق فيه تعديلات ملف تعريف الأسنان.

التاج وإراحة الأطراف

يعمل التويج على تقويس وجه السن قليلاً. وهذا يمنع حواف السن من الحفر عند انحناء العمود. يزيل تخفيف الطرف كمية ضئيلة من المادة عند طرف السن. ويسهل دخول السن إلى الشبكة وخروجها منها. هذه التعديلات ضرورية لتقليل خطأ في الإرسال²³.

الجمع بين معلمات النجاح

غالباً ما يتضمن نهجنا استخدام التروس الحلزونية. فهي تتمتع بطبيعة الحال بنسبة تلامس عالية. ثم نحدد بعد ذلك درجة دقة عالية. وأخيراً، نطبق تعديلات دقيقة لملامح الأسنان.

وبناءً على اختباراتنا، فإن هذا المزيج فعال للغاية. فهو يضمن حركة شبكية سلسة ومستمرة.

يوضح الجدول أدناه مقارنة مبسطة.

تضمن هذه الاستراتيجية المتكاملة تشغيل التروس بهدوء. كما أنها أكثر متانة، حيث يتم تقليل تركيزات الضغط إلى الحد الأدنى. وهذا مبدأ أساسي في خدمات التصنيع الآلي والقولبة باستخدام الحاسب الآلي.

يتطلب تحقيق تروس هادئة نهجاً شاملاً. يتعلق الأمر بالجمع بين نسب التلامس العالية، والتصنيع الدقيق، والتعديلات المحددة للأسنان. يجب أن تعمل هذه العناصر معًا لتقليل الاهتزازات عند المصدر.

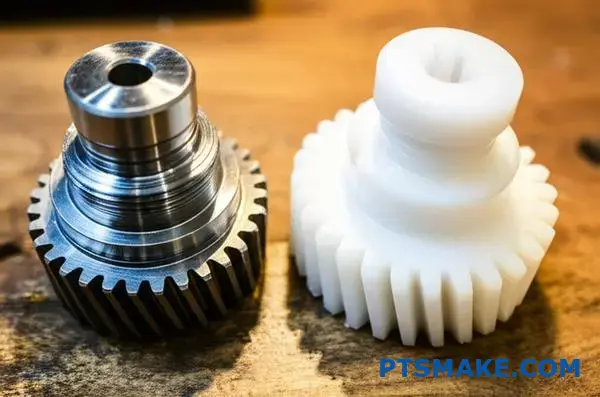

كيف تتغير معلمات التروس عند التصميم للبلاستيك مقابل الفولاذ؟

عندما تتحول من الفولاذ إلى البلاستيك لتصميم التروس، لا يمكنك استخدام نفس المخطط. تختلف خصائص المواد اختلافًا جوهريًا. وهذا يتطلب تغييرات كبيرة في معلمات التروس الرئيسية.

يجب علينا تعديل التصميم لتعويض قوة البلاستيك المنخفضة والتمدد الحراري الأعلى. لنستكشف التغييرات الأكثر أهمية.

تعديلات المعلمات الرئيسية

من الضروري فهم معلمات التروس التي يجب ضبطها. المعلمات الرئيسية هي الوحدة النمطية وزاوية الضغط ورد الفعل العكسي. يلعب كل منها دورًا في ضمان أداء الترس بشكل موثوق.

لماذا تحتاج التروس البلاستيكية إلى معلمات مختلفة

يكمن السبب الأساسي لهذه التغييرات في الخصائص الفيزيائية للمادة. فالبلاستيك ليس قوياً أو ثابتاً مثل الفولاذ.

وحدة أكبر للقوة

البلاستيك لديه قوة شد أقل بكثير من الفولاذ. ولتعويض ذلك، نقوم بزيادة وحدة التروس. ينتج عن الوحدة الأكبر أسنان أكبر وأكثر سمكًا.

هذه الأسنان الأكبر حجماً يمكنها تحمل المزيد من الضغط. فهي توزع الحمل على مساحة أوسع، مما يمنع الفشل المبكر. هذا حل بسيط وفعال في نفس الوقت.

زاوية ضغط أكبر

كما تساعد زاوية ضغط أكبر، غالباً ما تكون 25 درجة بدلاً من 20 درجة القياسية. فهي تخلق قاعدة أسنان أعرض وأقوى. يقلل هذا التصميم من خطر انحناء الأسنان أو انكسارها تحت الحمل. إنه تعديل شائع نقوم به في PTSMAKE لأنظمة التروس البلاستيكية القوية.

زيادة رد الفعل العكسي للتوسع

يتمدد البلاستيك وينكمش بشكل كبير مع تغيرات درجات الحرارة. يمكن أن تنتفخ أيضًا في البيئات الرطبة بسبب التمدد الاسترطابي²⁴. يمثل عدم استقرار الأبعاد هذا مصدر قلق كبير.

نقوم بتصميم تروس بلاستيكية ذات رد فعل عكسي أكبر. يضمن هذا الخلوص الإضافي عدم انحشار التروس عند التمدد. وبدون ذلك، سيفشل النظام.

يتطلب التصميم باستخدام البلاستيك تعديل معلمات التروس الرئيسية. تضيف وحدة أكبر وزاوية ضغط أكبر قوة، في حين أن زيادة رد الفعل العكسي يمنع التشويش من التمدد الحراري أو الرطوبة. هذه التغييرات ضرورية لنظام تروس موثوق به.

كيف يمكنك إنشاء قائمة مراجعة شخصية لمراجعة معايير تصميم العتاد؟

قائمة المراجعة الشخصية هي أفضل دفاع لك ضد الأخطاء المكلفة. فهي تحول النظرية إلى عملية عملية عملية قابلة للتكرار. تضمن لك هذه الأداة عدم إغفال التفاصيل المهمة.

يتطلب الانتقال من CAD إلى جزء مادي مراجعة منهجية. ما هي معلمات الترس التي يجب عليك التحقق منها أولاً؟

الهندسة الأساسية

ابدأ بالأساسيات. تحدد هذه المعلمات شكل الترس وتفاعله. تأكد من عدد الأسنان والوحدة وزاوية الضغط.

القوة والمواد

بعد ذلك، تحقق من القوة. تأكد من قدرة المادة المختارة والمعالجة الحرارية المختارة على التعامل مع دورات عزم الدوران والإجهاد المتوقعة. هذا يمنع الفشل المبكر.

مراجعة قابلية التصنيع

يكون التصميم المثالي عديم الفائدة إذا لم يكن بالإمكان صنعه. في PTSMAKE، غالبًا ما نرى في PTSMAKE تصاميم يصعب أو يكلف إنتاجها.

يجب أن تتضمن قائمة المراجعة الخاصة بك بوابة قابلية التصنيع. هل يمكن قطع شكل السن بأدوات قياسية؟ هل هناك قطع سفلية تتطلب عمليات متخصصة؟ يمكن أن تؤدي التعديلات البسيطة هنا إلى تقليل التكاليف بشكل كبير.

التجميع والتطبيق

فكر في كيفية ملاءمة الترس للنظام الأكبر. المسافة المركزية بين تروس التزاوج أمر بالغ الأهمية. ضع في اعتبارك أيضًا الترس المطلوب رد الفعل العكسي²⁵ للتشغيل السليم.

أخيراً، راجع الاحتياجات الخاصة بالتطبيق. هل يتطلب النظام ضوضاء منخفضة؟ قد يؤثر ذلك على اختيارك لزاوية اللولب أو تشطيب السطح. ما هو العمر التشغيلي المستهدف؟ يؤثر ذلك على خيارات المواد والتشحيم.

قائمة مراجعة شاملة تربط بين نية التصميم والأداء في العالم الحقيقي.

تضمن قائمة مراجعة شاملة مراجعة كل معلمة حرجة. ويقلل هذا النهج المنهجي من الأخطاء ويبسّط الإنتاج ويضمن أن يعمل الترس النهائي تمامًا كما هو مقصود في تطبيقه.

أطلق العنان لخبرة العتاد مع PTSMAKE - شريكك في العتاد الدقيق

هل تحتاج إلى حلول تروس موثوقة ودقيقة مصممة خصيصًا لتلبية متطلباتك الفريدة؟ اتصل ب PTSMAKE اليوم للحصول على عرض أسعار تنافسي على مكونات التروس المصنّعة باستخدام الحاسب الآلي أو مكونات التروس المصبوبة بالحقن. يقدم فريقنا بسرعة قطعًا عالية الجودة ومخصصة ومشورة الخبراء - مما يجعل مشروعك يتطور من النموذج الأولي إلى الإنتاج. أرسل لنا طلب عرض الأسعار الخاص بك الآن!
