Den praktiska ultimata guiden till design av snäckväxlar

Snäckväxelsystem kan vara avgörande för precisionsmaskiners prestanda. Felaktiga konstruktionsval leder till katastrofala fel, överdrivet slitage och kostsamma driftstopp som stör hela produktionslinjer.

En snäckväxel är ett mekaniskt kraftöverföringssystem där en gängad skruv (snäcka) griper in i ett kugghjul och skapar höga reduktionsförhållanden genom glidande kontakt som möjliggör exakt rörelsekontroll och självlåsande funktioner.

Jag har konstruerat snäckdrivsystem för kritiska applikationer där fel inte är ett alternativ. Den här guiden täcker allt från grundläggande mekaniska principer till avancerade tekniker för eliminering av glapp, vilket ger dig kunskapen att skapa tillförlitliga system.

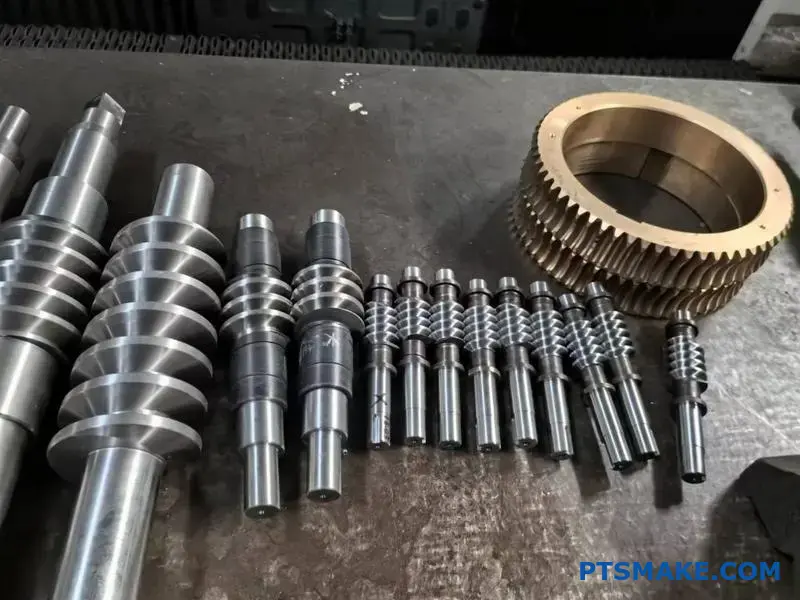

Vilken är den grundläggande mekaniska funktionen hos en snäckväxel?

Ett snäckdrevs funktion är enkel men kraftfull. Tänk dig en skruv som vrids mot ett kugghjul. Detta är den grundläggande principen. Gängorna på skruven, eller "masken", griper in i kugghjulets tänder.

Samspelet mellan skruv och kugghjul

Snäckans rotation tvingar kugghjulet att snurra. Till skillnad från vanliga kugghjul som rullar mot varandra, glider snäckans gänga över kugghjulets tänder. Detta är den avgörande mekaniska effekten.

Glidande kontakt vs. rullande kontakt

Denna glidande rörelse är avgörande. Den dikterar nästan alla egenskaper hos drivningen. Den glidande kontaktens dominans över rullande kontakt är avgörande.

Denna distinktion är grundläggande för att förstå maskindrivningar.

Denna grundläggande glidning har stora konsekvenser. Den ständiga gnidningen mellan snäckgängan och kuggtanden skapar betydande friktion. Detta är en viktig avvägning i alla konstruktioner av snäckor och snäckhjul.

Friktion och dess biprodukter

Hög friktion innebär lägre verkningsgrad jämfört med andra växeltyper. Mycket av den tillförda energin går förlorad i form av värme. Detta kräver ofta robusta smörj- och ibland kylsystem, särskilt i högeffektsapplikationer som vi på PTSMAKE hanterar. Denna värme måste hanteras.

Uppnå hög reduktionskvot

Denna glidning möjliggör dock otroliga utväxlingsförhållanden från ett enda steg. En hel rotation av snäckan kanske bara förflyttar kugghjulet med en enda tand. Det är på detta sätt som kompakta paket kan uppnå utväxlingar på 50:1 eller till och med 100:1. Den specifika spiralformad vinkel¹ av snäckgängan är en kritisk konstruktionsfaktor här.

Förhållandet mellan handling och prestation

Frekvensomriktarens prestanda är direkt kopplad till detta glidande samspel. Förståelse för detta hjälper till att välja rätt material och konstruktion för optimal livslängd och effektivitet.

Detta samspel definierar systemets kärnvärde i många tillämpningar.

Snäckväxelns grundläggande funktion är att en skruvgänga glider mot en kugghjulskugg. Denna glidande rörelse med hög friktion är orsaken till både de höga reduktionsförhållandena och den inneboende ineffektiviteten, vilket gör den till en specialiserad men mycket effektiv mekanisk komponent.

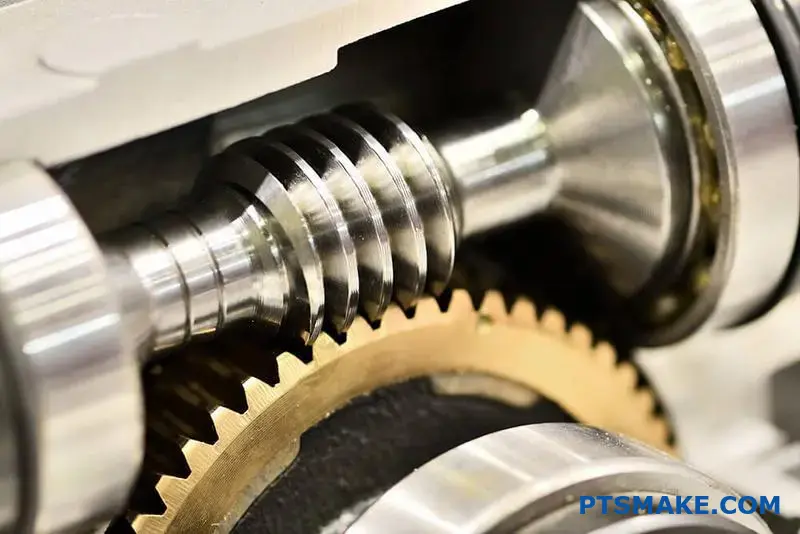

Vad definierar maskens förspänningsvinkel och dess kritiska roll?

Ingångsvinkeln är mer än bara ett mått. Det är hjärtat i en snäckväxels prestanda. Den avgör hur effektivt systemet arbetar.

Den avgör också om mekanismen kan "låsa sig själv". Detta innebär att snäckhjulet inte kan driva snäckan.

Tänk på det som ett grundläggande designval. Du byter ut effektivitet mot kontroll. Detta beslut påverkar hela maskinens funktion.

Avvägningen: Effektivitet kontra självlåsning

Ingångsvinkeln har ett omvänt förhållande till självlåsningen. Att förstå detta är avgörande för konstruktionen av snäckor och snäckhjul. En mindre inmatningsvinkel skapar mer friktion. Denna friktion hindrar snäckhjulet från att driva snäckan bakåt.

Denna självlåsande funktion är ovärderlig för applikationer som lyftanordningar eller domkrafter. Den ger en inbyggd säkerhetsbroms. Den ökade friktionen innebär dock lägre effektivitet. Mer energi går förlorad i form av värme.

Omvänt minskar en större inloppsvinkel friktionen. Detta resulterar i mjukare drift och högre effektivitet. Kraften överförs med minimal förlust. Dessa system är idealiska för applikationer med kontinuerlig rörelse. Men de förlorar den självlåsande fördelen. Den friktionskoefficient² mellan materialen blir mindre av en faktor för att förhindra bakåtkörning.

På PTSMAKE hjälper vi våra kunder att navigera i detta. Vi analyserar applikationens behov för att hitta den perfekta balansen.

Jämförelse av effekter av blyvinklar

Den kritiska rollen i applikationsdesign

Att välja rätt blyvinkel är ett viktigt steg. Det handlar inte bara om en enda komponent. Det påverkar hela systemets tillförlitlighet och prestanda. Ett dåligt val kan leda till ineffektivitet eller fel.

Det skulle t.ex. vara farligt att använda en högeffektiv växel i en lyftapplikation. Den skulle kunna gå sönder utan ett separat bromssystem.

Spårvinkeln är en viktig parameter. Den definierar det grundläggande beteendet hos snäckväxeln.

Kort sagt innebär snäckans förspänningsvinkel en tydlig avvägning. Du måste välja mellan hög driftseffektivitet eller den inneboende säkerheten med självlåsning. Detta beslut är grundläggande för en framgångsrik konstruktion av snäckväxelsystem och får inte förbises.

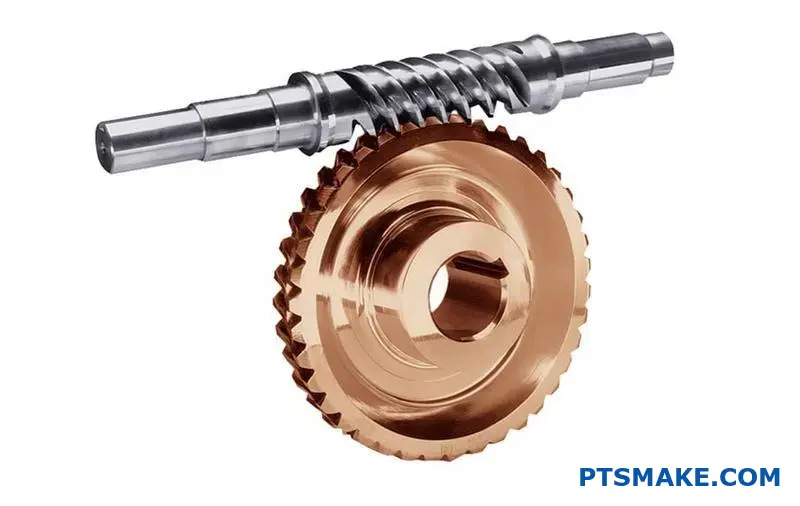

Vilka är de viktigaste geometriska parametrarna för ett snäckväxelpar?

Förståelsen av ett snäckväxelpar börjar med dess grundläggande geometriska parametrar. Dessa värden är inte bara siffror på ett specifikationsblad. De är ritningen för hela systemet.

Dessa parametrar styr direkt växellådans prestanda. De påverkar det slutliga varvtalet, vridmomentkapaciteten och till och med den fysiska storleken. Att få dem rätt är avgörande för alla framgångsrika applikationer.

På PTSMAKE börjar precisionen med dessa grundläggande definitioner.

Låt oss gå igenom hur dessa parametrar fungerar tillsammans i praktisk mening. Samspelet mellan dem definierar den slutliga designen och är en central del av effektiv design av maskar och maskhjul.

Antal startpunkter och tänder

Utväxlingsförhållandet är helt enkelt antalet tänder på hjulet dividerat med antalet starter på snäckan. Ett 60-tandat hjul med en tvåstarts snäcka ger ett utväxlingsförhållande på 30:1. Detta är ofta den första parametern som bestäms i en designprocess.

Modul eller Diametral Pitch

Modulen bestämmer storleken på kuggarna. En större modul resulterar i större och starkare kuggar som klarar högre vridmoment. Detta ökar dock också den totala storleken på både snäckan och hjulet, vilket kanske inte passar inom designbegränsningarna.

Avstånd till centrum

Detta är det fysiska avståndet mellan snäckans mittlinje och snäckhjulets mittlinje. Det är en kritisk dimension, som ofta fastställs genom husets konstruktion. Alla andra parametrar måste beräknas för att exakt matcha detta specifika avstånd.

Ingångsvinklar för engagemang

Tryckvinkeln avgör hur krafterna överförs mellan tänderna. Tryckvinkeln blyvinkel³ på snäckan är lika viktig, eftersom den måste ligga i linje med hjulets helix för att fungera smidigt. Att optimera dessa vinklar är nyckeln till att maximera effektiviteten och minimera slitaget.

Sammanfattningsvis kan sägas att de geometriska parametrarna för en snäckväxel är en uppsättning variabler som hänger ihop med varandra. En förändring av en parameter, t.ex. antalet starter för att ändra hastigheten, kräver justeringar av andra parametrar för att bibehålla korrekt funktion och passa in i det avsedda utrymmet.

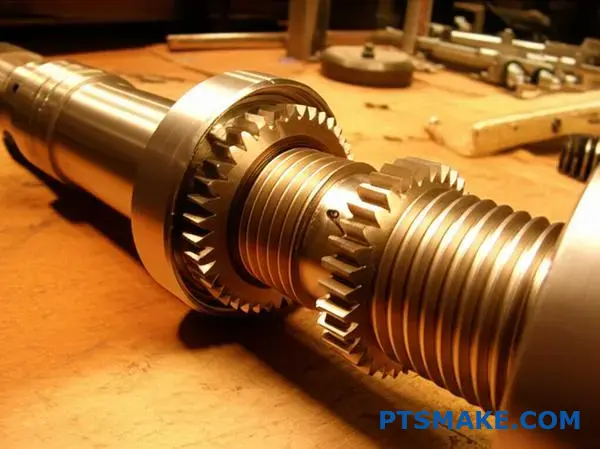

Vad är principen för självlåsning i snäckhjulskonstruktioner?

Självlåsning i en snäck- och snäckhjulskonstruktion är en fascinerande och kritisk funktion. Allt handlar om en enkel kamp mellan geometri och friktion. Tänk på det som en enkelriktad grind för kraft.

Vinklarnas roll

Systemets beteende styrs av två viktiga vinklar: lednings- och friktionsvinkeln. När friktionen vinner låser sig systemet. Detta förhindrar att snäckhjulet driver snäckan bakåt. Det är en rent mekanisk säkerhetsfunktion.

Denna princip är grundläggande för att skapa säkra och tillförlitliga växelsystem för specifika applikationer.

En djupare titt: Fysiken bakom låsning

Självlåsning uppstår när friktionsvinkeln är större än förspänningsvinkeln. Denna enkla regel har djupgående konsekvenser. Själva friktionsvinkeln härleds från Koefficient för statisk friktion⁴ mellan snäckans och hjulets anliggningsytor.

När snäckhjulet försöker driva snäckan motverkas den kraft det utövar mestadels av friktion. Om ingångsvinkeln är för grund (mindre än friktionsvinkeln) är kraftkomponenten som försöker rotera snäckan inte tillräckligt stark för att övervinna friktionskraften. Systemet fastnar helt enkelt, eller "låser sig".

Utformning för säkerhet

På PTSMAKE utnyttjar vi ofta den här principen för säkerhetskritiska applikationer. För enheter som hissar eller domkrafter kan du inte låta lasten backa motorn om strömmen går. En självlåsande snäck- och snäckhjulsdesign är den perfekta lösningen.

Här är villkoret uppdelat:

Att välja rätt material och smörjmedel är avgörande. Våra tester visar att en stålsnäcka med ett bronshjul ger en förutsägbar friktionsnivå, vilket gör det enklare att konstruera för tillförlitlig självlåsning. Detta är en central aspekt i vår designprocess för snäckor och snäckhjul.

Självlåsning uppnås när friktionsvinkeln överstiger ledvinkeln. Denna mekaniska egenskap hindrar snäckhjulet från att driva snäckan bakåt, vilket gör det till en viktig säkerhetsfunktion i applikationer som lyftanordningar och domkrafter där lastvändning måste förhindras.

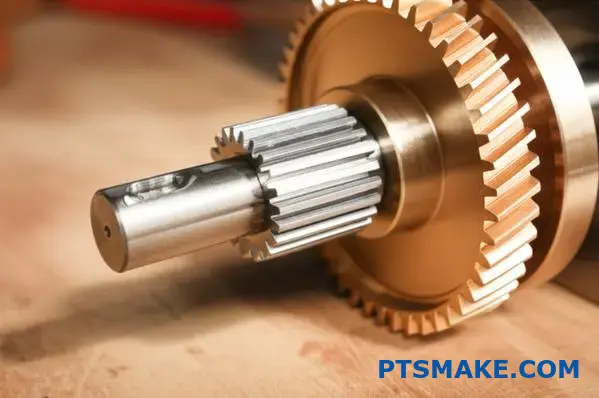

Vilka är de viktigaste materialegenskaperna för maskar och hjul?

En snäckväxels prestanda är beroende av en kritisk kontrast. Snäckan och hjulet måste ha olika materialegenskaper.

Detta är ingen tillfällighet, det är designat. Snäckan är alltid den hårdare komponenten. Hjulet är avsiktligt tillverkat av ett mjukare, mer eftergivligt material.

Denna grundläggande skillnad hanterar den intensiva glidfriktionen. Det säkerställer att systemet fungerar smidigt och håller längre. Att förstå denna skillnad är nyckeln till framgångsrik design av snäckor och snäckhjul.

För att hantera den höga glidkontakten fungerar snäckan och hjulet som ett specialiserat team. Varje del har en tydlig roll som definieras av dess material. Det är ett klassiskt exempel på smart ingenjörskonst där materialen väljs för att arbeta tillsammans, inte mot varandra.

Ormen: Hård och mjuk

Maskens uppgift är att uthärda konstant glidning under högt tryck. För detta behöver den exceptionell hårdhet. Härdat stål är ett vanligt val eftersom det motstår slitage på ett effektivt sätt.

Det räcker inte med en hård yta. Snäckan måste också slipas och poleras till en mycket jämn yta. Detta minimerar friktionen, vilket i sin tur minskar värmeutvecklingen och förbättrar den totala effektiviteten. En grov snäcka skulle snabbt förstöra hjulet.

Hjulet: Eftergivligt och självsmörjande

Hjulet behöver en annan uppsättning egenskaper. Det är utformat för att vara den mjukare delen av paret. Material som brons eller vissa polymerer är idealiska.

Denna mjukhet gör att hjulet "slits in" och anpassar sig till maskens profil. Denna process ökar kontaktytan och fördelar belastningen jämnare. Det fungerar också som en säkerhetsåtgärd; det billigare hjulet är tänkt att slitas ut först, ett exempel på uppoffrande slitage⁵. Brons ger också utmärkta lågfriktionsegenskaper när den löper mot stål, vilket minskar behovet av konstant smörjning.

På PTSMAKE hjälper vi våra kunder att välja den här materialkombinationen för att optimera livslängden på deras monteringar.

Materialkontrasten i en snäckväxel är inte förhandlingsbar. En hård, slät snäcka garanterar hållbarhet mot glidkrafter. Ett mjukare hjul med låg friktion anpassar sig till snäckan och slits på ett förutsägbart sätt, vilket skyddar hela systemet och säkerställer en jämn och effektiv kraftöverföring.

Vad är skillnaden mellan enstaka och flerstaka maskar?

Den verkliga skillnaden är inte bara att räkna trådar. Det handlar om funktion och prestanda. En snäcka med flera starter förändrar hela dynamiken i kugghjulsuppsättningen.

Det ökar snäckans förspänningsvinkel. Denna enda förändring ger ringar på vattnet. Den ökar direkt hastigheten och effektiviteten.

Detta kommer dock till en kostnad. Du får ett lägre utväxlingsförhållande. Den självlåsande förmågan minskar också avsevärt.

Valet beror på hur prioriterad din applikation är.

Djupdykning i funktionella avvägningar

Att välja rätt snäcka innebär att balansera konkurrerande faktorer. En större instegsvinkel i en flergängad snäcka innebär mindre glidning och mer rullkontakt. Detta är nyckeln till dess högre effektivitet.

I vårt arbete på PTSMAKE har vi sett denna påverkan kinematisk effektivitet⁶ förstahandsinformation. Bättre effektivitet innebär att mindre energi går till spillo i form av värme. Detta kan vara avgörande i applikationer med kontinuerlig drift.

Kompromissen är kontroll. En snäcka med enkelstart ger ett mycket högt utväxlingsförhållande. Detta innebär exakt, långsam rörelse och hög vridmomentmultiplicering. Den har ofta en naturlig självlåsande tendens, vilket är bra för att hålla kvar laster.

En mask med flera startpunkter offrar detta. Den brantare vinkeln gör det lättare för snäckhjulet att driva snäckan bakåt. Detta är en avgörande punkt i korrekt mask- och snäckhjulsdesign. Du måste bestämma dig för om du behöver hastighet eller hållkraft.

Applikationsstyrda val

Att välja mellan enkel- och flerstartade snäckor är ett kritiskt konstruktionsbeslut. Flerstartade snäckor ger hög hastighet och effektivitet, medan enkelstartade snäckor ger hög utväxling och självlåsande egenskaper. Det bästa valet avgörs alltid av applikationens specifika funktionella behov.

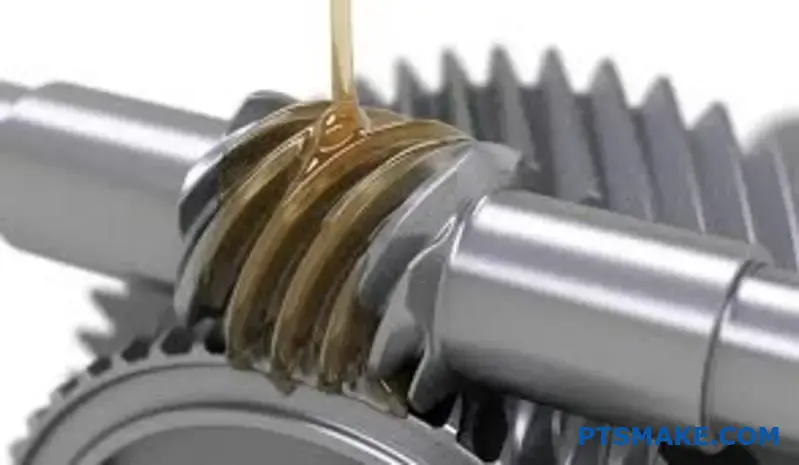

Vilka är de grundläggande funktionerna för smörjning i snäckväxlar?

Smörjning i snäckväxlar är inte bara ett tillägg. Det är en grundläggande del av systemets konstruktion. Dess huvuduppgift är att hantera friktionen.

Denna intensiva friktion sker mellan snäckans och hjulets glidytor. Om smörjningen försummas leder det till snabba fel.

De tre pelarna för smörjning av snäckväxlar

Korrekt smörjning har tre viktiga funktioner. Var och en av dem är avgörande för prestanda och hållbarhet.

Att se det som en central komponent är avgörande.

Valet av smörjmedel är lika kritiskt som själva växelgeometrin. Fel vätska kan orsaka mer skada än nytta, vilket leder till förtida fel och kostsamma driftstopp. Det är ett beslut som vi aldrig tar lätt på i våra projekt på PTSMAKE.

En djupgående analys av smörjmedlets roll

Låt oss gå igenom varför varje funktion är så viktig. Den unika glidningen hos en snäckväxel gör smörjningen till en komplex utmaning. Det här är inte som andra växlar.

Hantering av friktion och värme

Den ständiga glidkontakten genererar betydande värme. En viktig uppgift för smörjmedlet är att skapa en film som skiljer snäckans stålgängor från hjulets mjukare bronständer. Detta minimerar den direkta kontakten metall mot metall.

Samtidigt fungerar smörjmedlet som kylvätska. Det absorberar värmeenergi från kontaktpunkten och överför den till växellådans hölje, där den kan avledas. Utan detta skulle temperaturen snabbt stiga och materialintegriteten äventyras. Detta är en viktig faktor i alla robusta konstruktioner av snäckor och snäckhjul.

Skyddar ytor från skador

Smörjmedlet fungerar också som en sköld. Det förhindrar skåror och slitage på kuggytorna. Additiven i oljan skapar ett skyddande kemiskt skikt, vilket är nödvändigt under de högtrycksförhållanden som ofta förekommer i snäckväxlar. Detta tillstånd är känt som gränssmörjning⁷.

Det skyddar också mot rost och korrosion, vilket förlänger hela enhetens livslängd.

Smörjning i snäckdrev är en komponent med flera funktioner. Den minskar friktionen, leder bort värme och skyddar ytor från slitage och korrosion. Att behandla den som ett kritiskt designelement, inte som en eftertanke, är avgörande för tillförlitlig och långvarig prestanda.

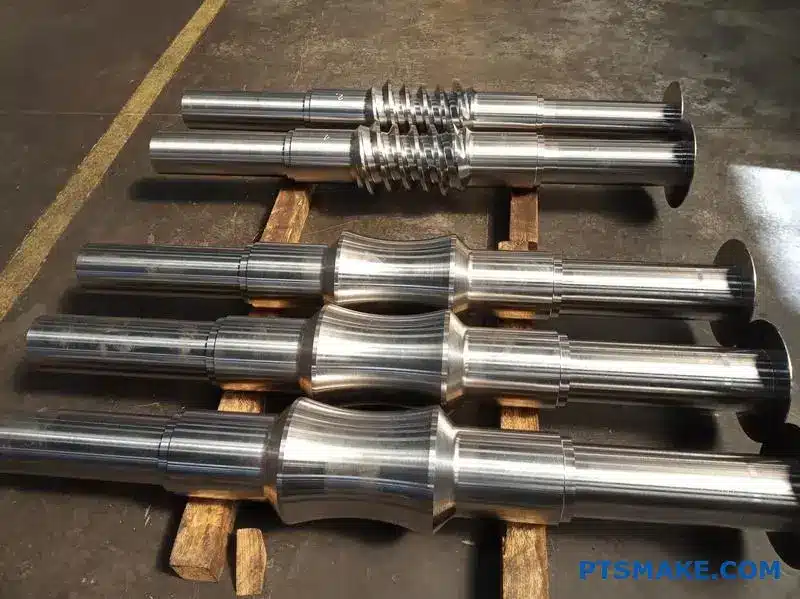

Vilka är de primära klassificeringarna av snäckväxeltyper?

När man ska välja en snäckväxel finns det ofta två huvudgrupper att välja mellan. Dessa är cylindriska och globoida maskar.

Den främsta skillnaden ligger i snäckans geometri. Detta påverkar direkt kontaktytan med snäckhjulet.

Detta enda konstruktionsval påverkar prestanda, komplexitet och totalkostnad. En korrekt konstruktion av snäckor och snäckhjul är beroende av att man förstår denna skillnad.

En djupdykning i dessa två familjer avslöjar tydliga avvägningar. På PTSMAKE guidar vi kunderna genom detta beslut för att matcha designen med deras specifika applikationsbehov. Valet handlar sällan om vilket som är "bättre", utan vilket som är "rätt".

Cylindriska (enkelutvecklande) maskar

Detta är den vanligaste typen. Snäckan har en rak, cylindrisk form som liknar en skruvgänga.

Kontaktyta och lastkapacitet

Kontakten mellan snäckgängorna och hjultänderna sker längs en linje. Detta begränsar ytan för kraftöverföringen.

Därför har snäckväxlar med enkelmantel lägre lastkapacitet jämfört med snäckväxlar med globoidmantel. De är perfekt lämpade för applikationer med måttligt vridmoment och för allmänna ändamål.

Komplexitet och kostnad

Deras enkla geometri gör dem enklare och mer prisvärda att tillverka. Standardverktyg kan användas, vilket håller produktionskostnaderna nere. Detta gör dem till en kostnadseffektiv lösning för många projekt.

Globoid (dubbelutvecklad) mask

Den här konstruktionen är mer avancerad. Masken har en timglasform eller konkav form, vilket gör att den delvis kan lindas runt maskhjulet.

Kontaktyta och lastkapacitet

Denna "omslutande" form skapar en mycket större kontaktyta. Istället för en linje är kontakten en yta. Den konjugerad åtgärd⁸ fördelas över fler tänder samtidigt.

Detta ökar avsevärt den lastbärande kapaciteten och stöttåligheten. Våra tester visar att de klarar upp till tre gånger så hög belastning som en cylindrisk snäcka av samma storlek.

Komplexitet och kostnad

Den komplexa geometrin gör tillverkningen svår och dyr. Den kräver specialmaskiner och exakt uppriktning under monteringen. Felaktig uppriktning kan snabbt leda till fel, vilket gör hela konstruktionen av snäckan och snäckhjulet mer kritisk.

Sammanfattningsvis handlar beslutet om att väga prestanda mot kostnad. Cylindriska snäckor är ett praktiskt och kostnadseffektivt val för de flesta applikationer. Globoida snäckor erbjuder överlägsen lastkapacitet för tunga uppgifter, men kräver högre tillverkningsprecision och budget.

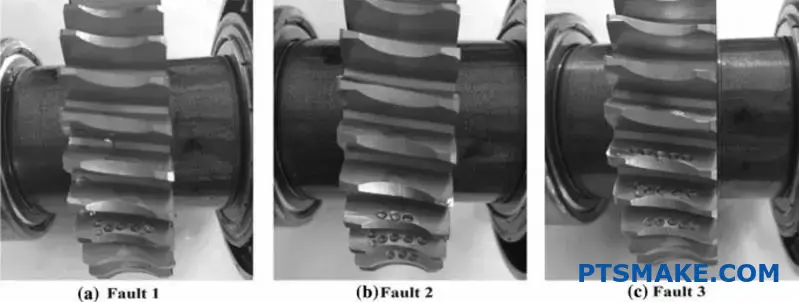

Vilka är de vanligaste felkällorna vid konstruktion av snäckor och hjul?

Förståelse för fel i mask- och hjulkonstruktioner är det första steget mot förebyggande åtgärder. Fel är inte slumpmässiga, de lämnar ledtrådar. Att känna igen dessa tecken hjälper oss att diagnostisera grundorsaken och förbättra framtida konstruktioner.

Olika fel visar sig på unika sätt. Att identifiera dem korrekt är avgörande för effektiv felsökning. Enligt min erfarenhet faller de flesta problem in i några vanliga kategorier.

Nedan följer en snabbguide till vad du kan komma att se.

Varje läge pekar på ett specifikt underliggande problem.

Koppla fel till grundorsaker

Varje fel berättar en historia om växellådans livslängd. Det är viktigt att spåra felet tillbaka till dess ursprung. Det är så vi på PTSMAKE bygger mer robusta och tillförlitliga system.

Gropfrätning och ytutmattning

Pitting ser ut som små håligheter på kugghjulets tandyta. Det är ett klassiskt tecken på ytutmattning. Detta sker på grund av höga, upprepade kontaktspänningar som överskrider materialets uthållighetsgräns. Den primära orsaken är ofta överbelastning eller otillräcklig ythårdhet.

Abrasivt och adhesivt slitage

Det mjukare bronshjulet är särskilt utsatt för slitage. Abrasivt slitage kommer från hårda partiklar i smörjmedlet. Dessa föroreningar slipar bort hjulmaterialet. Adhesivt slitage uppstår när smörjmedlet inte räcker till, vilket leder till metall-mot-metall-kontakt och materialöverföring.

Böjning och brott

En böjd eller trasig snäckgänga är ett katastrofalt fel. Detta orsakas nästan alltid av en plötslig chockbelastning eller ett allvarligt överbelastningstillstånd. Det indikerar att krafterna på systemet vida översteg snäckans konstruktionsstyrka.

Felaktig smörjning och poängberäkning

Poängsättning⁹ kännetecknas av djupa repor längs glidriktningen. Detta är ett direkt resultat av att smörjningen inte fungerar. Oljefilmen blir tunnare, vilket gör att höga punkter på ytorna svetsas samman och sedan slits isär.

Det är viktigt att förstå dessa vanliga felkällor. Var och en av dem, från gropfrätning till brott, pekar på en specifik grundorsak. Genom att identifiera dessa orsaker, t.ex. överbelastning eller dålig smörjning, kan man effektivt omkonstruera och förebygga, vilket ger bättre prestanda för snäckor och snäckhjul.

Hur strukturerar materialkombinationer designvalsprocessen?

Att välja rätt material är avgörande för konstruktionen. Detta gäller särskilt för design av snäckor och snäckhjul. Processen är inte slumpmässig, utan följer en tydlig väg.

Den klassiska utgångspunkten

De flesta konstruktioner börjar med en standardparning. Detta är vanligtvis en snäcka i seghärdat stål med ett hjul i fosforbrons. Denna kombination är känd för sin tillförlitlighet och prestanda under krävande förhållanden. Den erbjuder en bra balans mellan styrka och låg friktion.

Ett ramverk för beslutsfattande

Men en storlek passar inte alla. Din specifika applikation avgör vilket som är det bästa valet. Vi använder ett beslutsträd för att vägleda detta val. Det hjälper oss att väga in faktorer som belastning, miljö och budget.

Den här tabellen visar standardvalet. Låt oss nu undersöka hur beslutsvägen kan ändras utifrån projektets behov.

Ett praktiskt beslutsträd

Ett beslutsträd förenklar komplexa val. Det börjar med den mest kritiska frågan och förgrenar sig sedan. För en konstruktion med snäckor och snäckhjul är den primära faktorn nästan alltid driftbelastningen.

Högbelastade applikationer

För höga vridmoment och kontinuerlig användning är kombinationen stål och brons oöverträffad. De olikartade metallerna har utmärkta tribologiska egenskaper¹⁰. Denna kombination minimerar friktion och galling, vilket ger en lång livslängd. I tidigare projekt på PTSMAKE har detta visat sig vara det mest hållbara alternativet.

Låg belastning eller intermittent användning

Vad händer om belastningen är låg? Eller om enheten körs sällan? Här blir ett snäckhjul av gjutjärn ett bra alternativ. Det minskar materialkostnaden avsevärt. Det medför dock högre friktion och snabbare slitage jämfört med brons. Det här är en avvägning som vi hjälper våra kunder att utvärdera.

Särskilda miljöfaktorer

Tänk på en växel som används i livsmedelsindustrin. Den kräver korrosionsbeständighet. I det här fallet är rostfritt stål för båda komponenterna det bästa valet. Det är visserligen dyrare, men uppfyller stränga hygien- och hållbarhetskrav.

Detta ramverk säkerställer att det slutliga materialvalet är perfekt anpassat till den avsedda funktionen och miljön.

Att välja material för en snäck- och snäckhjulskonstruktion är en strukturerad process. Med utgångspunkt från standardparet stål-brons förgrenas beslutsträdet baserat på belastning, kostnad och miljö för att hitta den optimala lösningen för din specifika applikation.

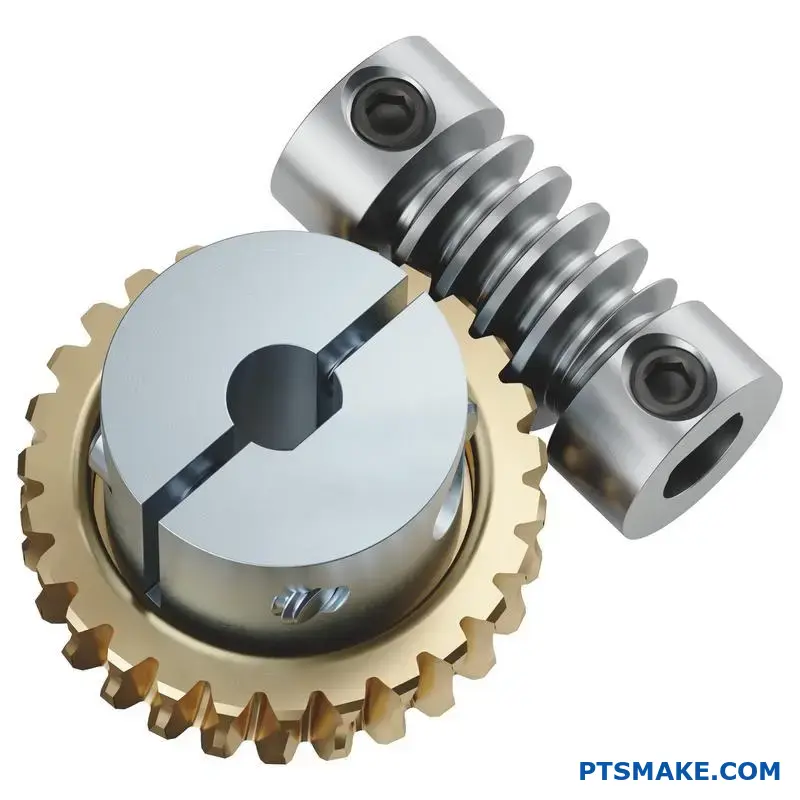

Vilka är de vanligaste monteringslösningarna och vilka är deras nackdelar?

Att välja hur snäckväxeln ska monteras är ett viktigt steg i konstruktionen. Det handlar om mer än att bara få den att passa in i en maskin.

Orienteringen har en direkt inverkan på systemets prestanda och livslängd. Vi tar i allmänhet hänsyn till tre vanliga inställningar.

Varje arrangemang har sina egna för- och nackdelar. Detta påverkar smörjning, värme och hur krafterna verkar på lagren. Att förstå detta är avgörande för en tillförlitlig design av snäckor och snäckhjul.

Vanliga monteringsorienteringar

Detta beslut lägger grunden för växellådans långsiktiga hälsa.

En djupare titt på varje arrangemang

Varje monteringsstil skapar en unik driftsmiljö. Ditt val är alltid en avvägning av kompromisser som baseras på applikationens specifika behov.

Orm under hjulet

Detta är ofta den bästa inställningen för smörjning. Snäckan är helt nedsänkt i ett oljebad. Detta säkerställer konstant oljekontakt, vilket minimerar slitaget, särskilt vid låga till medelhöga hastigheter.

Den största nackdelen är värmeuppbyggnad. Den snäcka som ständigt rör om i oljan genererar extra friktion och värme, vilket kan vara ett problem.

Orm ovanför hjulet

För höghastighetsjobb är detta vanligtvis att föredra. Mindre olja rörs om, vilket innebär att systemet går svalare och effektivare.

Smörjningen kan dock vara en utmaning. Du måste noggrant hantera oljenivån för att säkerställa att stänksmörjningen når snäckan och dess lager.

Horisontell snäckaxel

Detta är en bra kompromiss och ett bra val för allmänna ändamål. Det ger bra smörjning utan den överdrivna värmen från churning.

Lagerbelastningen är också jämnare fördelad. I våra tidigare projekt på PTSMAKE har vi funnit att detta är en pålitlig utgångspunkt. För att uppnå rätt hydrodynamisk smörjning¹¹ är viktigt i alla konfigurationer, men den här ger en bra balans.

Sammanfattning av avvägningar

Ditt monteringsval är ett kritiskt tekniskt beslut. Det påverkar direkt smörjningseffektiviteten, värmehanteringen och lagrens slutliga livslängd. Det går långt utöver en enkel fysisk placering och definierar systemets långsiktiga tillförlitlighet och prestanda.

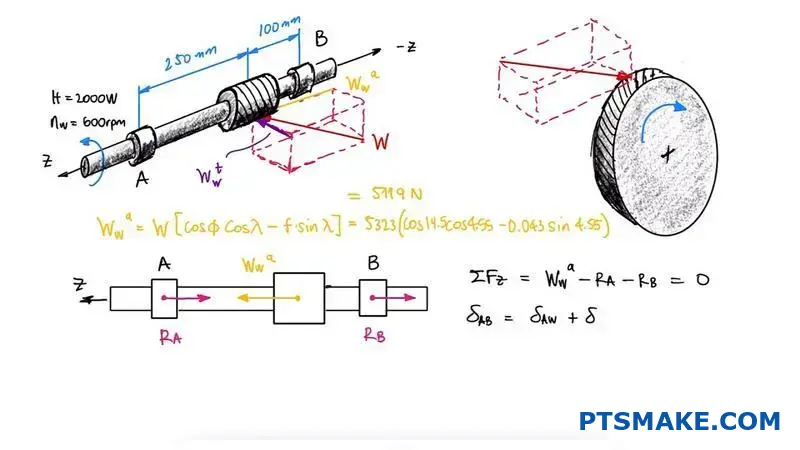

Hur beräknar du de primära krafterna på snäckan och hjulet?

Att beräkna krafter i en snäckväxel är inte bara akademiskt. Det är grunden för ett tillförlitligt mekaniskt system. Om du missar detta steg riskerar du att misslyckas.

Vi fokuserar på tre primära krafter. Var och en av dem spelar en viktig roll för kugghjulets funktion och livslängd. Korrekt design av snäckor och snäckhjul beror på detta.

Här är en snabb uppdelning:

Att förstå dessa krafter är det första steget. Det gör att du kan konstruera axlar och välja lager som håller länge.

En djupare titt på kraftberäkning

För att dimensionera komponenterna rätt måste du beräkna storleken på dessa krafter på både snäckan och hjulet. Ingångarna är enkla: vridmoment, hastighet och växelgeometri.

Krafter som verkar på snäckan

Snäckan utsätts för en tangentiell kraft (Wt), en radiell kraft (Wr) och en axiell kraft (Wa). Den tangentiella kraften bestäms utifrån det ingående vridmomentet. De andra två krafterna beräknas sedan utifrån kugghjulets geometri. Detta inkluderar ingångsvinkeln och den normala tryckvinkel¹².

I vårt arbete på PTSMAKE har vi upptäckt att det är särskilt viktigt att noggrant beräkna snäckans axialkraft. Denna kraft är ofta betydande och avgör direkt vilken typ av trycklager som krävs för applikationen.

Krafter som verkar på snäckhjulet

Krafterna på snäckhjulet är direkt relaterade till krafterna på snäckan, men deras orientering är annorlunda. Krafterna är lika stora men motsatta i riktning.

Detta förhållande är avgörande. Den tangentiella kraften på hjulet (Wt_wheel) är det som ger det utgående vridmomentet. Den axiella kraften på hjulet bestämmer dess lagerkrav.

Att beräkna dessa tangentiella, radiella och axiella krafter är ett första steg som inte är förhandlingsbart. Dessa viktiga data ligger till grund för valet av lämpliga lager och konstruktionen av robusta axlar, vilket säkerställer den mekaniska integriteten och tillförlitligheten hos hela växelsystemet.

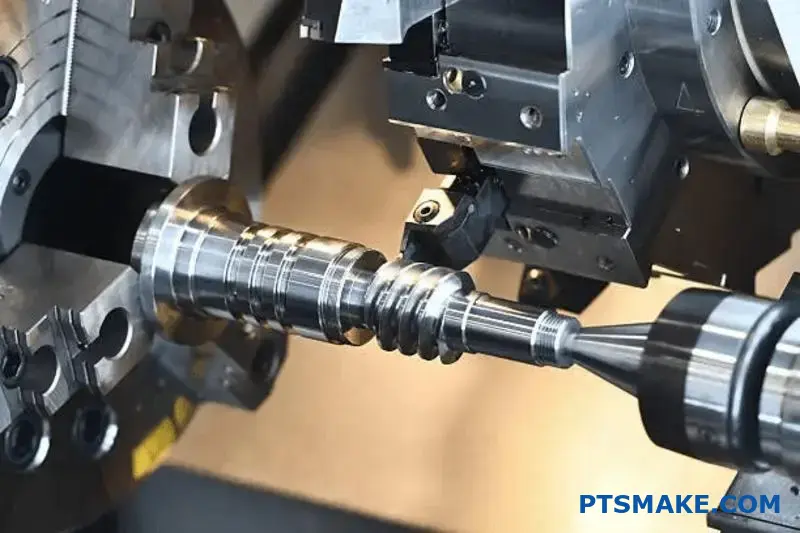

Hur konstruerar man en axel för snäckan och snäckhjulet?

Utformningen av axeln är en kritisk del av varje snäck- och snäckhjulsdesign. Det handlar om mer än att bara välja en diameter. Vi måste analysera alla krafter som verkar på den.

I denna process ingår att beräkna böjmoment och vridmoment. Dessa krafter kommer direkt från växelns interaktion.

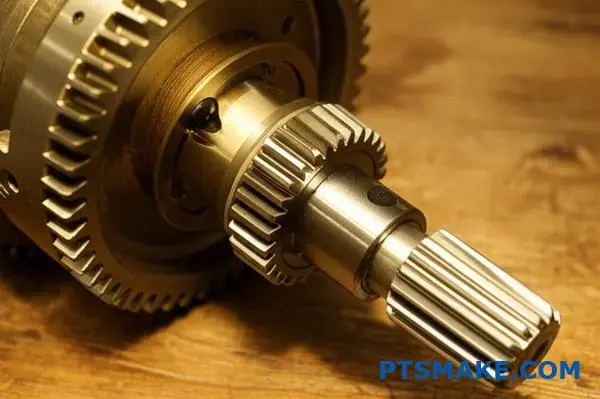

Vårt huvudmål är att hitta rätt axeldiameter. Den måste vara tillräckligt stark för att motstå utmattning. Den måste också begränsa nedböjningen för att få en smidig ingreppning av kugghjulen.

Viktiga steg i utformningen

Detta strukturerade tillvägagångssätt säkerställer en tillförlitlig och långvarig montering.

Efter att ha beräknat krafterna i föregående steg mappar vi dem på axlarna. Detta hjälper oss att visualisera böjmomenten och vridmomenten längs hela längden. Detta är ett grundläggande steg.

Vi skapar skjuv- och momentdiagram för både snäck- och hjulaxlarna. Dessa diagram pekar ut platserna för maximal stress. Det är här som fel mest sannolikt kommer att uppstå. På PTSMAKE använder vi programvara för att säkerställa noggrannhet.

Axlar utsätts för både böj- och vridspänning. Vi kombinerar dessa för att få fram den ekvivalenta spänningen. Detta är avgörande för att välja rätt material och diameter. Materialvalet har en direkt inverkan på hållfasthet och hållbarhet.

En viktig fråga är utmattningsbrott¹³. Eftersom axlarna roterar växlar påkänningen hela tiden. Denna upprepade belastning kan leda till att sprickor bildas och växer med tiden, även om påkänningen är lägre än materialets brottgräns.

Överväganden om axelkonstruktion

Slutligen kontrollerar vi för avböjning. Om axeln böjs för mycket snedställs kugghjulen. Detta leder till oljud, ökat slitage och slutligen systemfel. Vårt mål är att hålla avböjningen inom mycket snäva, acceptabla gränser för korrekt ingrepp.

Korrekt axeldesign är en detaljerad process. Vi analyserar krafter, bestämmer moment och beräknar en diameter. Detta säkerställer att axeln motstår utmattning och minimerar böjningen för tillförlitlig kugghjulskoppling, en grundläggande princip som vi tillämpar i våra projekt på PTSMAKE.

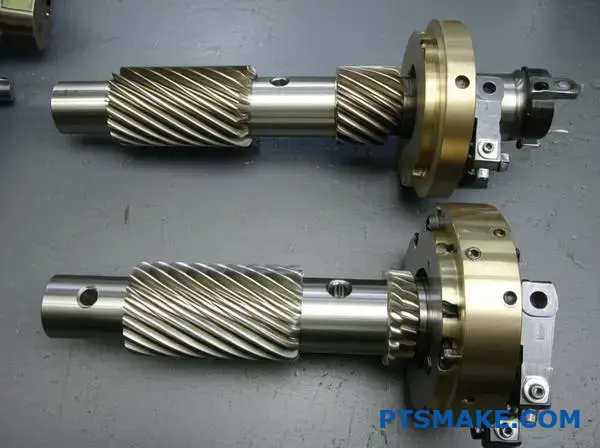

Hur uppnår ett dubbelsidigt maskinsystem backlashkontroll?

Ett duplex snäcksystem är en avancerad lösning för att eliminera glapp. Det är viktigt i applikationer där precisionen inte är förhandlingsbar.

Denna mekanism använder en snäcka med två något olika profiler. Detta gör det möjligt att finjustera kugghjulsnätet.

Det grundläggande konceptet

Masken är effektivt uppdelad i två sektioner. Var och en har en något annorlunda ledvinkel. Detta är nyckeln till dess justerbarhet. Axiell rörelse ändrar ingreppet och tar bort allt spel.

Varför det är viktigt

I precisionsmaskiner kan även små luckor orsaka fel. Den här konstruktionen säkerställer en tät och exakt rörelseöverföring.

Denna avancerade metod för att Konstruktion av snäckor och snäckhjul erbjuder överlägsen kontroll.

Mekaniken bakom justeringen

Ett duplex snäckväxelsystem uppnår spelkontroll genom en unik design. Själva snäckan är konstruerad med två distinkta blyprofiler på de motsatta tandflankerna.

Den ena flanken har ett något större bly än den andra. Denna subtila skillnad är konstruerad i masken under tillverkningen. Det är inte en enkel delning utan en sofistikerad geometrisk varians.

Uppnå noll motreaktion

För att justera spelet flyttas snäckan axiellt i förhållande till snäckhjulet. När snäckan flyttas kommer de olika blyprofilerna i kontakt med hjulets kuggar på olika ställen.

Denna axiella rörelse "förtjockar" effektivt snäckans tandprofil vid kontaktpunkten. Detta pressar snäckhjulets tänder från båda sidor, vilket eliminerar gapet mellan dem och tar bort allt spel. Denna process möjliggör extremt fina och exakta justeringar för att uppnå ett glapp nära noll. Den spiralformad vinkel¹⁴ spelar en avgörande roll i denna anpassningsprocess.

Tillämpningar inom precisionsmaskiner

På PTSMAKE har vi integrerat sådana system i högprecisionsapplikationer. De är avgörande för robotik, CNC-maskiner och astronomiska teleskop. Inom dessa områden krävs exakt positionering utan utrymme för fel.

Duplexsystemet säkerställer att maskinen utför sin uppgift med högsta möjliga noggrannhet och repeterbarhet.

Det duplexa snäcksystemet använder en snäcka med dubbla blyprofiler. Genom att förskjuta snäckan axiellt justeras kuggarnas ingrepp, vilket effektivt eliminerar glapp. Den här konstruktionen är avgörande för att uppnå högsta precision i avancerade maskiner.

Hur skulle du konstruera en snäckväxel för en robotled?

Att utforma en modern robotled är en verklig utmaning. Det handlar inte bara om rörelse, utan också om extrem precision.

Du måste uppnå flera motstridiga mål på en gång. Dessa inkluderar noll backlash för noggrannhet och hög styvhet för snabba svar.

Centrala designutmaningar

Detta tvingar fram en syntes av material och geometri.

Delar2:

Delar3:
Låt oss ta itu med dessa krav ett efter ett. Målet är att skapa ett sömlöst, integrerat system.

Uppnå noll motreaktion

Att eliminera glapp är avgörande för robotens noggrannhet. En enkel kugghjulssats räcker inte.

En effektiv metod är att använda en Duplex snäckväxel¹⁵. Den här konstruktionen har en mask med variabel stigning. Det gör det möjligt för oss att exakt justera maskningen med snäckhjulet, vilket effektivt tar bort allt spel. Detta är ett vanligt tillvägagångssätt i tidigare projekt på PTSMAKE för högprecisionsapplikationer.

Balans mellan styvhet och låg tröghet

Styvhet gör att robotarmen inte böjer sig under belastning. Låg tröghet gör att den kan röra sig snabbt. Dessa två står ofta i motsatsförhållande till varandra.

För konstruktionen av snäckor och snäckhjul är materialvalet avgörande.

För att ytterligare minska trögheten kan vi konstruera snäckan med en ihålig axel. Vi använder avancerad CNC-bearbetning för att skapa dessa komplexa lättviktsdelar utan att kompromissa med hållfastheten. Denna integration av design och tillverkning är nyckeln.

Parts4:
Sammanfattningsvis kan man säga att konstruktionen av en snäckväxel för robotar är en övning i optimering. Det krävs en helhetssyn där avancerad kugggeometri, strategiskt materialval och tät systemintegration blandas för att uppfylla de strikta kraven på precision, lyhördhet och kompakthet.

Parts5:

Ta din design av snäckor och snäckhjul vidare med PTSMAKE

Redo att förvandla högprecisionsmask- och snäckhjulsdesign till produktionsverklighet? Kontakta PTSMAKE för en snabb, pålitlig och detaljerad offert - upplev sömlös kommunikation, pålitlig kvalitet och leverans i tid för ditt nästa projekt. Skicka din förfrågan idag och låt precisionstillverkning stärka din framgång!
