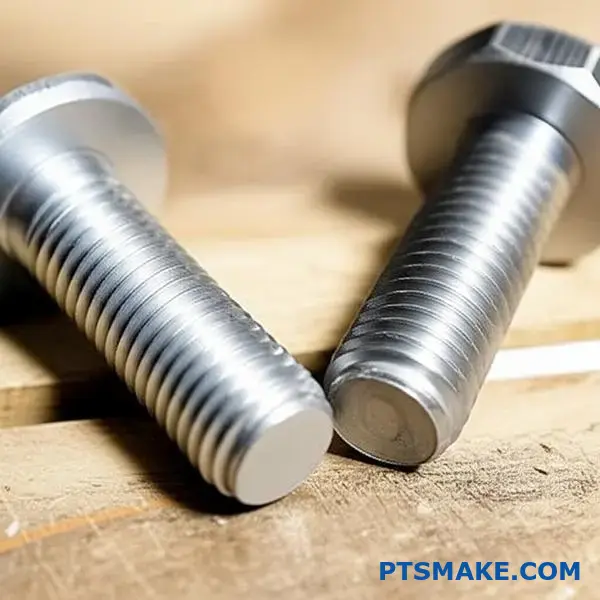

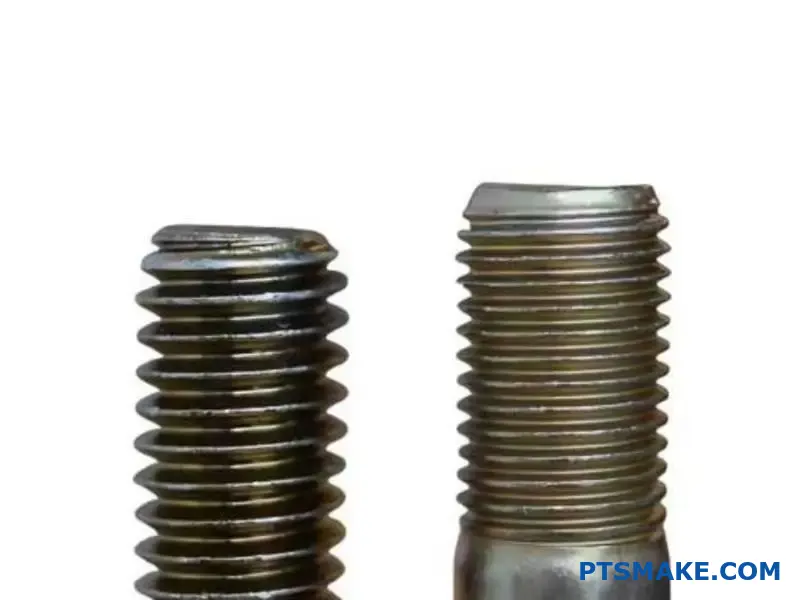

UNCネジとUNFネジ：エンジニアのための究極のガイド

UNCネジとUNFネジは似ているように見えますが、間違った方を選ぶと、ネジ山の剥がれ、ジョイントの不具合、コストのかかる生産遅延を引き起こす可能性があります。この違いは微妙に見えるが、間違えると重大な結果を招くため、エンジニアがこの決断に苦慮しているのを見てきた。

UNC（ユニファイド・ナショナル・コアース）ねじ山は、1インチあたりのねじ山数が少なく、迅速な組み立てや柔らかい素材に最適です。一方、UNF（ユニファイド・ナショナル・ファイン）ねじ山は、1インチあたりのねじ山数が多く、精密な用途に適した強度と耐振動性を備えています。

このガイドでは、技術的な違い、実用的な用途、意思決定プロセスについて説明します。材料特性、アセンブリ要件、および性能ニーズに基づいて適切なねじの種類を選択する方法を学びます。最後には、どのようなエンジニアリングプロジェクトにおいても、自信を持ってねじの選択を行うための明確なフレームワークを手に入れることができます。

統一スレッド規格の第一原則とは？

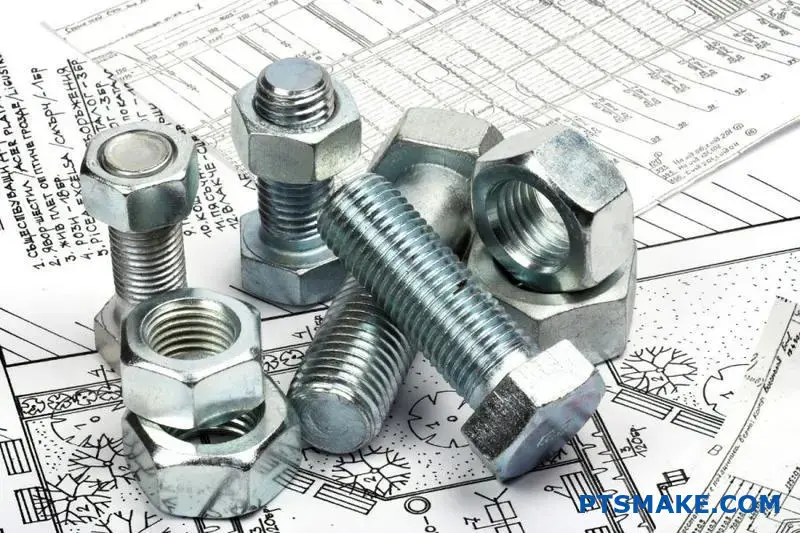

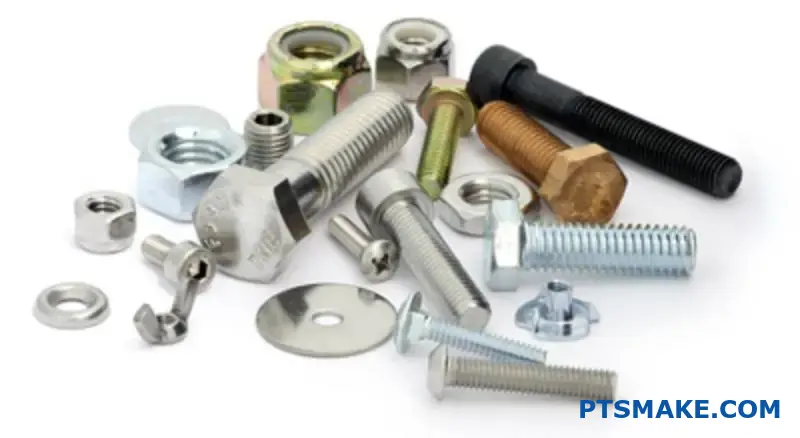

統一ねじ規格（UTS）の基本原則はシンプルで、互換性です。ある工場で製造されたねじが、別の工場で製造されたナットに適合することを保証します。

標準化以前の問題

それがない世界を想像してみてほしい。どのメーカーも独自のスレッドデザインを持っていた。これは混乱と非効率を生み出した。部品は単純に合わなかった。

解決策共通言語

ASME B1.1で文書化されたUTSは、単一の規則を確立した。この規格は、サプライヤーや業界を超えた互換性を保証するものである。これはエンジニアリングにとって革命的な一歩であった。

なぜ規格が重要だったのか？

標準化の推進は第二次世界大戦後に急務となった。連合軍は互換性のないハードウェアに苦労した。米国製のボルトが英国製のナットに合わないことはよくあった。このロジスティクスの悪夢は、戦場での時間、資源、そして人命をも犠牲にした。現代の製造業とグローバルな協力には、共有システムが不可欠であることは明らかだった。

ASME B1.1の誕生

これを受けて、アメリカ、イギリス、カナダが協力。そして、統一ねじ規格を制定したのである。これにより、ねじの交換や修理が簡単にできるようになった。

主要要素の定義

この規格は、スレッドの重要な細部まで規定している。この規格は スレッドフォーム¹角度、直径、公差。この精度は当て推量を排除し、一貫性を保証します。これは、すべてのメーカーが従う青写真です。また、この規格では特定の用途ごとに異なるシリーズも詳細に規定されているため、一般的なUNCねじとUNFねじの論争が持ち上がります。

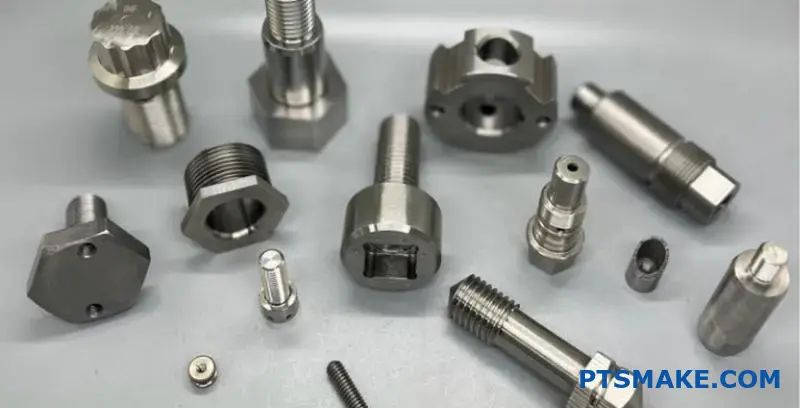

PTSMAKEのCNC加工工程は、これらの正確な仕様に依存しています。ASME B1.1のような規格を遵守することは、オプションではなく、パートナーにお届けする信頼性の高い高精度パーツの基礎です。

統一ねじ規格の第一原則は互換性である。これは、互換性のない部品という歴史的な問題を解決するために作られたもので、異なるメーカーの部品が確実に適合し、機能することを保証するねじ山の世界共通言語を確立しています。

ジオメトリーはUNCスレッドを基本的にどのように定義するのか？

UNCスレッドの核心は、3つのシンプルな幾何学的パラメータによって定義される。これらの要素が組み合わさって、独特の "粗い "プロフィールが作られる。これらを理解することが鍵となる。

UNCスレッドの構成要素

第一はピッチで、単位はスレッドパーインチ（TPI）。これによって山頂間の距離が決まります。次に、統一ねじ山の標準である60°のねじ山角度があります。最後に、ねじ山の深さです。

ピッチが大きい、つまりTPIが低いことが粗いことを意味する。これは、一定の長さに対してねじ山の数が少ないことを意味する。

粗い幾何学の深層

UNCねじの「粗い」性質は、その形状の直接的な結果である。TPIが低いということは、UNFのような細目ねじに比べ、個々のねじが大きく深いことを意味する。この設計上の選択は、機械的に重要な意味を持ちます。

ねじ山が深いほど、1ねじ山あたりのかみ合いが強くなる。これは、雄と雌の部品間でより多くの材料が接触しているためです。この頑丈な設計により、UNCねじ山は小さな損傷に強くなり、交差ねじ切りなしで素早く組み立てることが容易になります。

幾何学的トレードオフ

しかし、この形状は、タッピング中に除去される材料が多くなることも意味する。これは、肉厚の薄い部品では要因となり得る。として知られる効果的な嵌合サイズ。 ピッチ径²は、はめ合いのために非常に重要です。PTSMAKEの過去のプロジェクトでは、この寸法がファスナーの強度と荷重下での性能を左右することを目の当たりにしてきました。

UNCねじとUNFねじを比較すると、幾何学的な違いは明らかである。

この基本的な形状により、UNCねじ山は、強度と使いやすさが最優先される一般的な締め付けに最適です。

要するに、UNCねじの形状、特にその低いTPIは、その粗い性質を決定する。この設計により、より深く、より強いねじ山が形成され、組み立てが容易になり、基本的な機械的特性と一般的な用途が定義されます。

ジオメトリーはUNFスレッドを根本的にどのように定義するのですか？

UNFを理解するには、対応するUNC（Unified Coarse）ねじと比較する必要がある。幾何学的な違いは単純で、ピッチである。

どのような直径であっても、UNFねじの方がピッチが細かい。つまり、1インチあたりのねじ山数（TPI）が多くなります。これは単なる些細なことではありません。その性能特性を決定づける基本的な要素なのです。

UNC対UNF：一目でわかるTPI

一般的な1/4インチのファスナーを考えてみよう。その違いは一目瞭然です。

この糸の密度の変化ひとつが、両者の機能的な違いの源なのだ。

この粗いピッチから細かいピッチへの幾何学的な変化は、性能の変化の連鎖を生み出す。UNCねじとUNFねじの議論は、常にこの単一の要因に戻ってくる。

ピッチがパフォーマンスを左右する

ピッチが細いと、ねじ山の間隔が狭くなる。そのため、同じ直径のUNCねじに比べて、ねじの深さが浅くなります。

その結果、小径が大きくなる。小径が大きくなると、ボルトの断面積が大きくなります。これは、引っ張り力に耐える能力を直接的に高めます。また 引張応力領域³ の方が大きい。

過去のプロジェクトでは、PTSMAKEで、私たちのテストでは、約10%高いことが確認され、これは引張とせん断でUNFねじの強度の優位性を与えることがわかりました。

ねじ山の角度が浅いため、振動による緩みにも強い。これにより、よりタイトで確実な接続が実現する。また、テンションをより細かく調整することができる。

より細かいピッチからのパフォーマンス・カスケード

UNCねじとUNFねじの重要な違いはピッチである。このたった一つの幾何学的な違いが、強度、調整精度、耐振動性を左右します。このため、正しいねじ山を選ぶことが、アプリケーションの成功に不可欠なのです。

UNC対UNFを簡単な例えで説明する。

カートを押してスロープを上っていると想像してください。この単純なイメージが、UNCとUNFのねじの違いを理解する鍵です。

急な坂道UNCスレッド

UNC（ユニファイド・コアース）スレッドは、急で短いスロープのようなものだ。少ない回転数で早く頂上に着くことができる。しかし、手を放すとカートは簡単に転がり落ちてしまう。

緩やかな坂道UNFスレッド

UNF（ユニファイド・ファイン）スレッドは、なだらかで長いスロープです。同じ高さに達するには、より多くのターンを要する。しかし、カートがロールバックする可能性ははるかに低い。接続はより確実です。

この基本コンセプトは、あらゆるプロジェクトに適したファスナーの選定に役立っています。

ランプの角度がすべてである理由

ランプの角度によって、物理学はまったく変わってくる。ねじ山では、この「角度」はピッチ（ねじ山間の距離）によって決まる。ピッチ（UNC）が急なほど、機械的な利点は少なくなる。

つまり、締め付けに必要な回転力が少なくて済む。しかし、ストレスや振動が加わると緩みやすくなる。より浅いピッチ（UNF）は、より大きな機械的利点を提供します。

トレードオフ：スピード対強さ

UNCねじのため、組み立ては非常に速い。このため、迅速な生産が優先される一般的な用途に最適です。

UNFスレッドは締結に時間がかかる。しかし、より強固で信頼性の高い接続を実現します。より細いネジ山は、より大きな張力と、より均一な プリロード⁴.

PTSMAKEでは、重要な部品にUNFを推奨することがよくあります。特に航空宇宙産業や自動車産業では、接合部の不具合は許されません。

トレードオフの内訳は以下の通り：

適切なスレッドを選択することは、製造のための設計プロセスにおける基本的なステップです。

スロープに例えれば、UNCとUNFの選択は明らかだ。UNCは一般的な用途向けの急勾配で高速のスロープである。UNFは精密作業用の浅く安全なスロープである。正しい選択は常に、スピード対安全性というアプリケーションの要求に依存する。

国連スレッドシリーズの中で、UNC/UNFはどのように構成されているのか？

UNCとUNFは独立した規格ではありません。これらは、より大きなファミリーであるユニファイド・ナショナル（UN）スレッドシリーズの最も一般的なメンバーである。

このシステムは、与えられた直径に対して、そのピッチ、つまり1インチあたりのねじ山（TPI）に基づいて、ねじ山を論理的に整理する。

国連スレッドファミリー

この分類は、エンジニアが作業に適したねじ山を素早く選択するのに役立ちます。1インチあたりのねじ山の数が多ければ多いほど、より細く、より正確なねじ山を意味します。

以下は、このファミリーの主なシリーズの簡単な内訳である。

この構造により、ほぼすべての機械的用途に標準化されたオプションが利用できる。

この階層の背後にある論理は、エンジニアリングのトレードオフに関するものだ。最高の "スレッドというものは存在せず、その選択はすべてアプリケーションの要求に依存する。

粗目から航空宇宙まで

UNCねじは主力ねじである。より深く、より幅の広い形状のため、組み立てが早く、交差ねじ切りも起こりにくい。スピードが重要な一般的な建設や組み立てに最適です。

UNFねじ山は、精度を一段と高めます。同じ長さでより多くのねじがかみ合うため、より大きなクランプ力を生み出し、振動による緩みにもはるかに強くなります。これが、UNCとUNFのねじ山に関する議論が、自動車や機械の設計において重要な理由です。

スペシャライズド・ファイン・スレッド

UNEFはこのコンセプトをさらに発展させたものです。これは、精密機器や非常に微細な調整能力を必要とする用途に使用されます。しかし、これらのねじはより繊細で、慎重な取り扱いが要求されます。

UNJシリーズは別格である。疲労破壊が致命的となりうる航空宇宙用に開発された。その特徴は 制御根半径⁵ これは、極端な繰り返し荷重を受けるボルトにとって重要な機能です。PTSMAKEでは、高精度が要求される航空宇宙産業のお客様のために、UNJねじを加工しています。

UNねじシリーズには明確な階層があります。UNCは一般的な用途をカバーし、UNFとUNEFは精度を高めています。特殊なUNJプロファイルは、高応力の航空宇宙用途向けに設計されており、重要な性能要件に対するシステムの適応性を示しています。

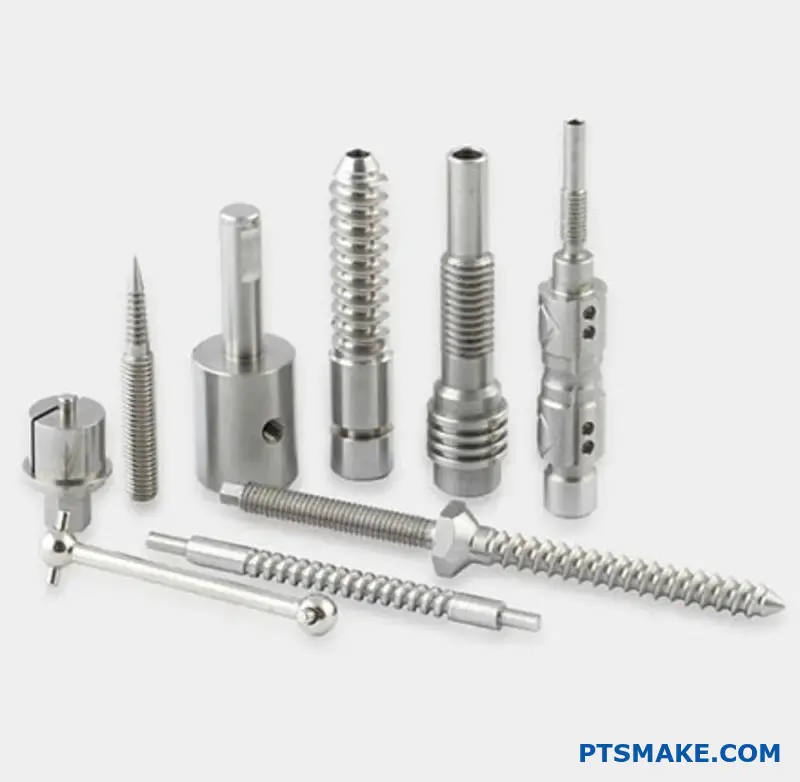

スレッドクラス（1A/B、2A/B、3A/B）が本当に表しているものは何か？

適切なスレッドクラスの選択は、実用的な決定です。それは、部品がいかに簡単に組み立てられるか、また、応力下でどのように機能するかに直接影響します。各クラスには明確な目的があります。

この選択は、機能と予算のバランスです。アプリケーションの要求にクラスを合わせなければなりません。

用途別内訳

以下は、一般的な使い方の簡単なガイドである。

この表は、明確なトレードオフを示している。

アプリケーションとコストの深掘り

各クラスの背景にある「理由」を理解することで、コストのかかるミスを防ぐことができる。また、重要なコンポーネントを過剰に設計したり、最悪の場合、過小に設計したりすることを避けることができます。

クラス2A/B: 産業用ワークホース

クラス2A/Bがデフォルトであるのには理由がある。精度、強度、製造コストのバランスが最も優れているからだ。これは、大半の市販製品の標準です。これは、一般的なハードウェアのUNCネジとUNFネジの両方に当てはまります。私たちは、機械から家電製品に至るまで、あらゆるものにこのねじを見出しています。

クラス3A/B：プレッシャー下の精度

クラス3A/Bへのジャンプは重要だ。このクラスは公差が厳しく、最小の 支給額⁶.これにより、振動や疲労に強く、しっかりとフィットする。

しかし、この精度には代償が伴う。製造には、より高度な工具、より遅い機械サイクル、より集中的な品質管理が必要になる。これは生産時間とコストを増加させます。これは、失敗が許されない用途に限られます。

クラス1A/B：スピードとシンプルさに適合

クラス1A/Bのねじ山は、利便性を考慮して設計されている。公差が緩いため、手作業による迅速な組み立てと分解が可能です。また、焼付きが発生することなく、汚れやゴミを収容することができます。このため、一時的な固定具や重要でないカバーに最適です。

PTSMAKEでは、お客様が最も費用対効果の高いクラスを選択するお手伝いをします。選択されたスレッドが、不必要な出費をすることなく、性能ニーズを満たすことを保証します。

ねじクラスは、ファスナーの適合性、機能、および最終的なコストを決定します。クラス2A/Bは汎用性の高い業界標準です。Class1A/Bは、迅速でルーズフィットのニーズに適していますが、Class3A/Bは、性能がより高い費用を正当化する高精度で重要なアプリケーションに不可欠です。

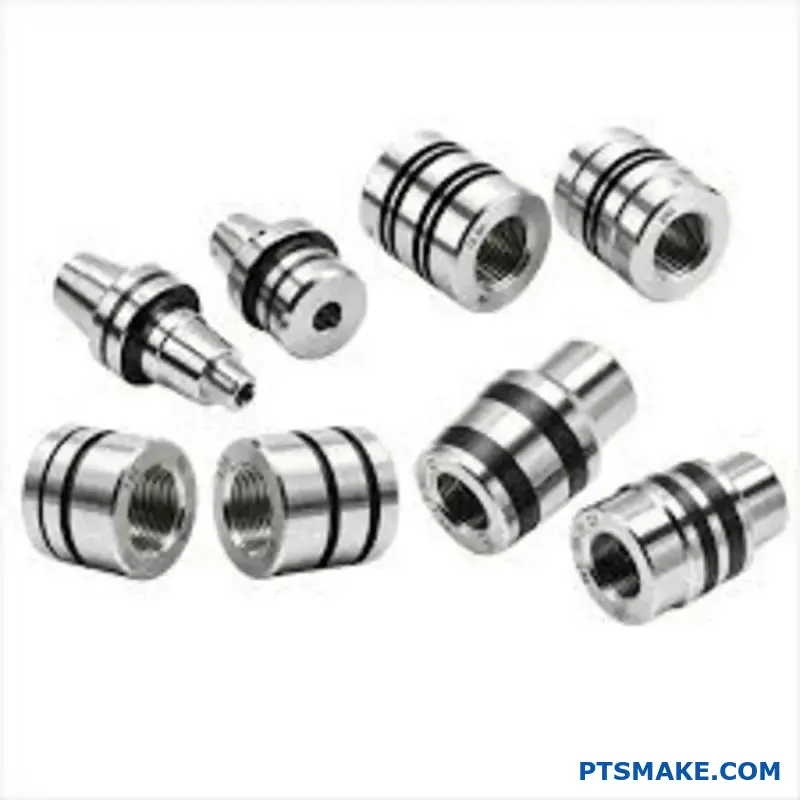

UNC/UNFとISOメートル法との比較は？

ユニファイドネジ（UNC/UNF）とISOメートルネジの選択は、設計の基本です。製造業からグローバル・ロジスティクスに至るまで、すべてに影響を与える。両者は似ているように見えるが、コア・アーキテクチャはまったく異なる。

基本単位の違い

UNC/UNFねじはインチを基準としている。一方、ISOメートル法ではミリメートルを使用する。この基本的な違いが、他のすべての区別の源となっている。

ピッチ指定

ねじ山間の距離の測り方も異なる。これは、UNCとUNFをメートル法で比較する際の重要なポイントである。

意外な共通点

興味深いことに、両規格ともねじ山形状は同じ60°である。この共通の特徴が、両規格のねじ山のV字形状を定義している。

世界の製造業への影響

スレッドシステムの選択は、世界的に重要な結果をもたらします。あなたの決断は、調達、互換性、市場アクセスに影響します。それは単なる技術的な選択ではなく、戦略的なビジネス上の決定なのです。

私たちPTSMAKEのような企業にとって、これらの規格をナビゲートすることは日々の仕事です。私たちはしばしば、どのシステムがその製品の意図する市場やサプライチェーンに最も適しているかをクライアントにアドバイスしています。

米国市場向けにUNCネジで設計された製品が、欧州で販売するためにメートルネジを使用するには、完全な再設計が必要になる場合があります。このような 相互互換性⁷ システム間で実際のコストと物流上のハードルが発生する。それは、あるシステムから別のシステムへファスナーを単純に交換することを妨げる。

戦略的システム選択

最良の選択は、主要市場によって異なる。北米に重点を置く場合、多くの場合UNC/UNFが好まれます。しかし、世界的な流通のためには、ほとんどの場合、ISOメートル法がより実用的な選択となる。

この配慮は、エンジニアから調達マネージャーに至るまで、製品設計に携わるすべての人にとって極めて重要である。

UNC/UNFとISOメートル法の選択には、トレードオフが伴います。単位とピッチ測定の核心的な違いは、60°のねじ角度が共有されているにもかかわらず、グローバルな互換性の課題を生み出します。ターゲット市場は、この重要な設計上の決定を導くべきです。

UNCとUNFの選択は、素材によって決まるのか？

適切なねじ山を選択することは、工学的に非常に重要な決定です。部品の材質は、この選択の主な指針となります。

それは関節の強度と寿命に直接影響する。それを分解してみよう。

即決ガイド

UNCとUNFのねじの選択を単純化するために、基本的なマトリックスを使用することができます。この方法は、材料を最適なねじの種類にすばやく適合させるのに役立ちます。

素材グループ

私たちは、材料を硬度と延性によって大きく3つのグループに分類しています。

この表は、ほとんどの用途で信頼できる出発点となる。

これらの推奨事項の背後にある「理由」を掘り下げてみましょう。その論理は、基本的な機械的原則に根ざしています。すなわち、ストリッピングに対する耐性とファスナー本来の強度です。

軟質材料用UNCネジ

アルミニウムや真鍮、あるいは一部のプラスチックのような素材を扱う場合、主なリスクはネジ山の剥離です。素材そのものが弱点なのだ。

UNCの粗く深いスレッドは、より多くの素材にかみ合います。この幅広のねじ山形状が、より軟らかい母材をより強固に保持します。負荷を効果的に分散し、ねじ山が引き抜かれるのを防ぎます。

PTSMAKEの過去のプロジェクトでは、アルミ筐体やプラスチック筐体の高価な故障を防ぐことができました。

硬質材料用UNFネジ

合金鋼やチタンのような高強度材料の場合、内ねじが剥がれる可能性はかなり低くなります。ここでは、ファスナーの強度を最大化することに焦点が移ります。

UNFねじは、わずかに小径が大きい。これにより、より大きな 引張応力領域⁸そのため、ボルトやスクリュー自体が張力を受けて強くなる。

また、UNFねじ山のピッチが細かいため、より精密な張力調整が可能であり、これは高性能の航空宇宙や自動車用途では不可欠である。

推論の概要

この表は、各素材タイプの核となる理由を明確にしたものである。

材料の硬さが重要な決定要因です。柔らかい材料には、剥離を防ぐためにUNCの強力なグリップが必要です。硬い材料には、高いファスナー強度と精密なクランプを実現するUNFの設計が活用され、確実で信頼性の高いジョイントが保証されます。

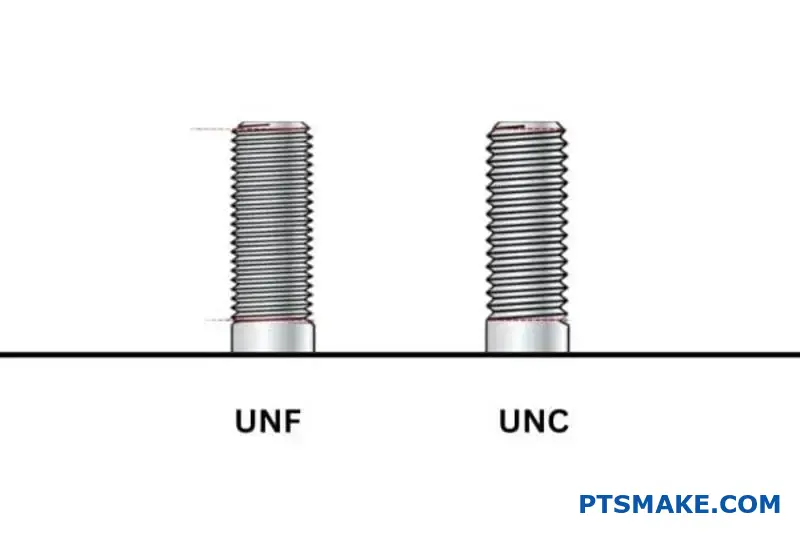

UNCとUNFの組立て速度の選択は？

組立スピードが最優先事項の場合、選択は簡単です。ファスナーの回転数が少なければ少ないほど、より速く取り付けることができます。

UNCねじ山はピッチが粗い。これは、ファスナーを完全にかみ合わせるために必要な回転数が少ないことを意味します。これは大量生産において大きな利点となります。

シンプルな決定規則

スピードならUNC。時間の節約はすぐに積み重なります。このシンプルなルールは、組立時間と人件費を大幅に削減するのに役立ちます。

時間対回転数

一般的なサイズを比較してみよう。回転数の違いは総組み立て時間に直接影響する。

この表は、UNCがより少ない旋盤加工で済むことを明確に示している。これは、組み立てのスピードアップに直結します。

コスト分析：時は金なり

製造業では、一秒一秒が大切である。組立時間とコストの直接的な関係は否定できない。組み立てが早ければ、人件費が下がり、生産量も増える。

大規模な生産では、ファスナー1個あたり1秒を節約するだけで、何時間もの労働時間を節約できます。これはプロジェクトの収益に大きな影響を与えます。

大量生産の影響

PTSMAKEの過去のプロジェクト、特に自動組立ラインでは、この選択が重要になります。UNCネジは、各ユニットのサイクルタイムを短縮します。

この削減により、生産ライン全体の効率が向上する。より高速なラインは、1日あたりの生産個数を増やすことができる。これにより、機械や人員を増やすことなくスループットが向上する。私たちの顧客との協力に基づくと、この決定は以下のことに直接影響します。 タクトタイム⁹.

貯蓄額の計算

累積効果を考えてみよう。各部品の小さな時間短縮が、何千、何百万個という単位で掛け合わされると、大きなものになる。

設計段階で適切な糸を選択することは、コスト削減の重要な戦略です。私たちはしばしば、効率を最大化するために、パートナーにこの選択を早期に行うよう指導しています。

スピードが重視される大量生産には、UNCねじが最適です。ピッチが粗いため、組み立てが早く、人件費を直接削減し、生産スループットを向上させることができます。大規模なプロジェクトでは、この小さなディテールが経済的に大きな影響を与えます。

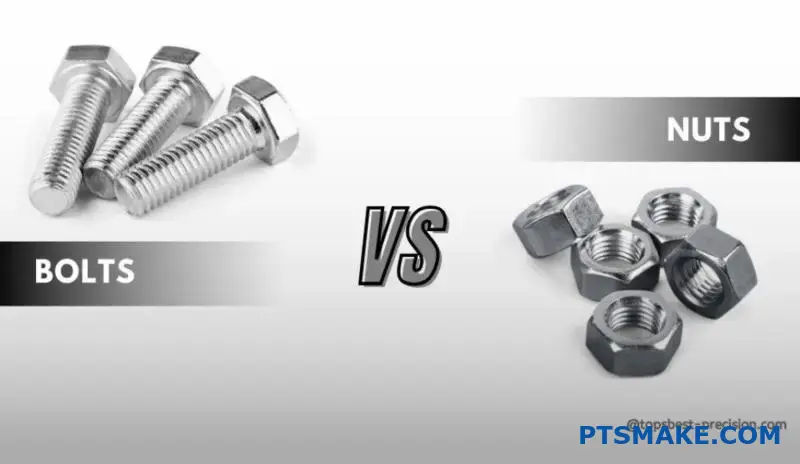

耐振動性のUNC/UNFの選択は？

振動が重要な要素である場合、その選択は重要です。大きな揺れや熱変化のある用途では、UNFねじが勝つことが多い。

ピッチが細かいほど螺旋角が小さくなる。これにより、摩擦が大きくなり、緩みにくくなる。

また、この設計により、より正確なテンションをかけることができます。より高く、より確実なクランプ力を得ることができます。接続の締め具合をよりコントロールできるようになったとお考えください。

明確な選考方法

高振動環境では、ファスナーの選択が重要です。UNCねじとUNFねじの議論では、簡単な方法論が指針となります。まず、操作力を分析することから始めます。

1.環境負荷の評価

まず、振動と熱サイクルを定量化する。それは一定の低周波の揺れなのか？それとも高周波で断続的な衝撃か？厳しい条件下では、より堅牢なソリューションが要求されます。UNFの設計は、ここでも優れた耐性を発揮します。

2.クランプ力の必要性を評価する

次に、必要なクランプ力、つまり プリロード¹⁰.これは、ジョイントを保持する張力である。UNFスレッドは、より細かいトルク調整が可能です。

この精度は非常に重要です。当社の社内テストによると、UNFファスナーは、同じ材料と直径のUNCファスナーよりも最大10%高い予圧を達成することができます。これにより、より安全なジョイントが実現します。

3.素材とサイズを考える

最後に、ファスナーの材質とサイズについて考えてください。柔らかい材料は、細いネジ山によって剥がれる可能性があります。小径のファスナーは、UNFのねじ山係数の増加からより多くの利益を得ます。

PTSMAKEの重要な用途では、ほとんどの場合UNFねじを推奨します。これにより、応力下でも接合部が確実に保たれます。

振動の多い用途では、UNFねじが優れています。ピッチが細かいため、予圧を高くし、張力を細かく調整することができ、UNCねじよりもはるかに効果的に緩みにくい、より安全なジョイントを作ることができます。

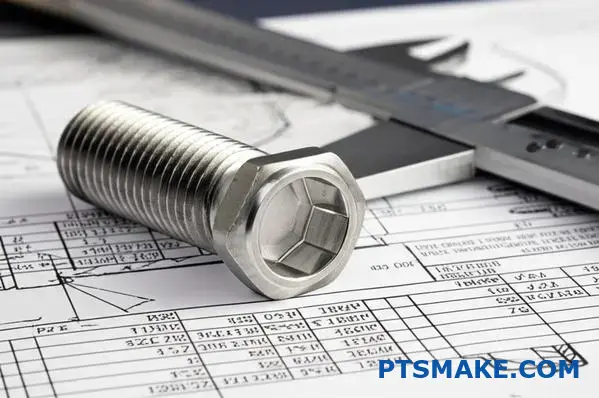

技術図面でねじ込みファスナーを指定するには？

明確な図面がすべてです。それは、製造パートナーにとっての当て推量を取り除きます。この図面こそが、その部品に関する唯一の真実の情報源なのです。

完璧なコールアウトの解剖

正しく仕上げるということは、細部まで指定するということです。そうすることで、コストのかかるミスや遅れを防ぐことができます。私たちはチェックリストを使い、見落としがないようにします。

ここでは、何を含めるべきかを簡単に説明します。各要素はファスナーを定義する上で重要な役割を果たします。

この構造化されたアプローチは、明瞭さを保証する。

コールアウトの詳細

吹き出しの各部分には特定の仕事がある。公称サイズ（例えば、1/4"）は、主要直径です。ねじ山/インチ（TPI）は、ねじ山の密度を定義します。

次に、スレッドシリーズが来る。ここでUNC（Unified Coarse）またはUNF（Unified Fine）を指定します。UNCとUNFのどちらを選ぶかは、用途によります。UNCは一般的で、剥がれにくい。UNFはより細かく調整でき、強度も高い。

フィット感、素材、仕上げ

について 適合クラス¹¹ は、相手ねじ間の公差を示す。2A」（外径）または「2B」（内径）が市販品の標準です。3A/3B」は、高精度の用途向けに、よりタイトな適合を提供します。この詳細は、性能にとって極めて重要です。

材質と仕上げの仕様も同様に重要です。"合金鋼 "のように、正確な材質を明記する必要があります。また、要求される硬度（例：ロックウェルC 38-42）も含めてください。

最後に、コーティングを指定する。耐食性のための亜鉛メッキや、外観のための黒色酸化物仕上げなどが考えられます。PTSMAKEでは、曖昧さを避けるために、これらの詳細を常に相互参照しています。

ファスナーの完全なコールアウトは譲れません。このチェックリストにより、設計意図が製造パートナーに完璧に伝わります。サイズから仕上げまで、すべての詳細を含めることで、毎回正しい部品を入手できることが保証されます。

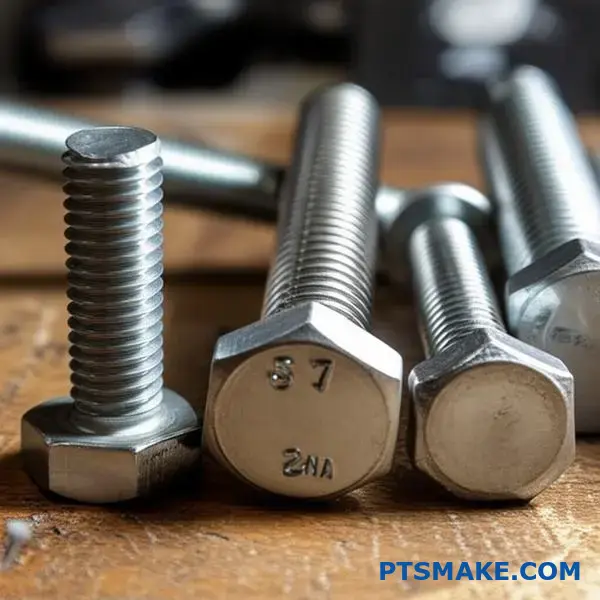

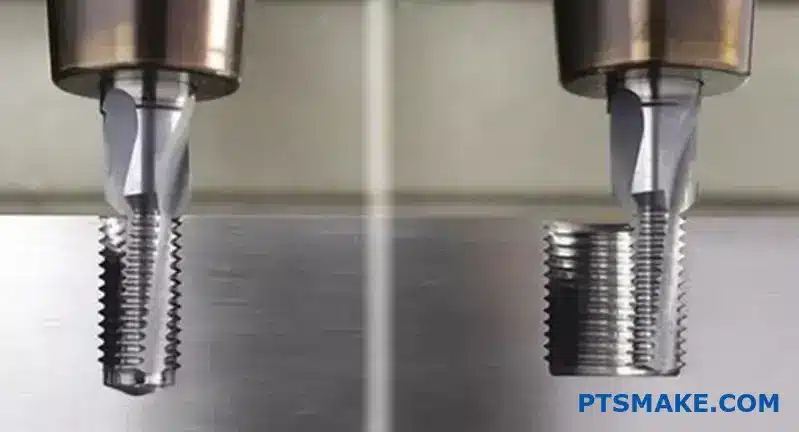

脆性材料にタッピングするためのネジはどのように選ぶのか？

脆性材料にタッピングする場合、UNCねじとUNFねじの選択は非常に重要です。当社では、鋳鉄や硬質プラスチックなどの素材には、一貫してUNC（ユニファイド・コアース）ねじを推奨しています。

理由は簡単である。UNCねじ山はピッチが粗く、溝が深い。この設計は、材料にかかる応力をより均等に分散させるのに役立ちます。タッピング工程で亀裂や欠けが発生するリスクを大幅に低減し、部品の完全性を保証します。

脆性材料のねじ切り力学

セラミック、鋳鉄、熱硬化性プラスチックのような脆性材料は、延性が非常に低い。つまり、塑性変形がほとんどなく、応力下で破壊します。タッピングは局所的な応力を非常に大きくするため、ねじの選択が重要になります。

なぜ粗ネジが優れているのか

UNCねじ山は、ねじ山形状が大きく深いため、ねじ山の根元の断面積が大きくなります。この設計要素は、荷重を分散させる鍵となります。

対照的に、UNF（ユニファイド・ファイン）スレッドには、より浅く、より間隔の狭い溝がある。このような鋭利な切り込みは、ねじ山が大きく変形する原因となります。 応力集中¹²脆性材料では大きな懸念事項である。鋭利な根元はそれぞれ、亀裂の潜在的な起点となる。

PTSMAKEの過去のプロジェクト、特にガラス繊維入りプラスチックでは、UNCねじの使用が不可欠であることが証明されています。これは、運転負荷下で致命的な故障につながる可能性のある微小破壊を防ぐためです。

脆性材料にとって、最善の方法は明らかです。UNCねじ山は、応力集中を最小限に抑え、タッピン グ作業中および作業後に亀裂が入る可能性を低減する ことで、より堅牢で信頼性の高い締結ソリューションを提供 します。この選択は、部品の構造的完全性を保証します。

柔らかい素材でのスレッドストリップを軽減する方法は？

アルミニウムやプラスチックのような柔らかい素材のネジ山剥がれは、よくあるフラストレーションです。せっかくの良い部品が台無しになってしまいます。しかし、それを防ぐことはできます。重要なのは、ネジ山の保持力を最大限に引き出すことです。

正しいスレッドタイプから始める

防御の第一線は、正しい糸を選ぶことである。軟質素材に対するUNCとUNFのねじの論争では、UNCが明らかに勝者である。より深く、より粗いねじ山は、より大きなかみ合い面を提供する。

この接触面積の増加は、荷重をより効果的に分散させるのに役立つ。糸が引き抜かれるリスクを大幅に軽減します。

スレッドチョイスを超えてその他の戦略

UNCスレッドを選択することは素晴らしいスタートですが、他の方法はさらなる安全性を提供します。PTSMAKEでは、軟質素材における堅牢な設計のために、これらの技術を組み合わせることがよくあります。各アプローチは、アプリケーションの要求に応じて適切な場所があります。

エンゲージメントの長さを伸ばす

簡単で効果的な方法は、ねじ山のかみ合い長さを長くすることである。ねじを長くするか、ねじ穴を深くすると、荷重を分担するねじ山が増えます。一般的なルールは、かみ合い長さをねじの直径の少なくとも1.5倍から2倍にすることです。これにより、ファスナーの引張強さが制限要因となり、軟質材料の引張強さは制限要因となりません。 剪断面積¹³.

ネジ付きインサートを使用する

高荷重の用途には、ねじ込み式インサートが最適です。これらの部品は、ヘリコイルと同様、ステンレス鋼のような強度の高い材料で作られています。これを軟らかい素材の大きなねじ穴に取り付けます。こうすることで、より軟らかい母材の中に、強くて耐久性のある鋼鉄のねじ山ができる。

この方法は、クランプ力をより広い範囲に効果的に分散させる。これにより、接続部は驚くほど剥がれにくくなります。

柔らかい素材でのねじ山のストリッピングを防ぐには、まずUNCねじを使用することから始める。さらに安全性を高めるには、かみ合い長さを長くするか、ヘリコイルなどのねじインサートを使用します。これらの方法は、荷重を分散させ、部品のより強力で信頼性の高い接続を実現します。

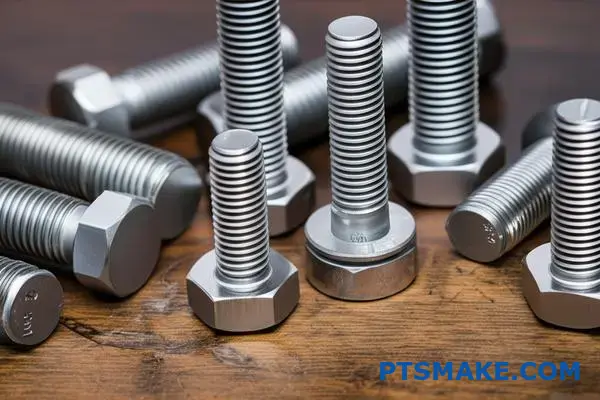

高張力用途の糸はどのように選ぶのですか？

高張力用途のねじ山を選択する場合、その選択は極めて重要である。多くの場合、UNCねじかUNFねじかに帰着する。

一般に、UNFねじの方が強度的に若干有利である。これは、同じボルト径でも引張応力面積が大きいためです。

しかし、ボルトは方程式の一部でしかありません。内ねじの材質も考慮しなければなりません。両者の相互作用によって、接合部の真の強度が決まります。純粋な高強度ボルトの場合、通常はUNFが望ましい選択です。

UNFがしばしば強い理由

同じ材質と呼び径の場合、UNFボルトの方が引張強度がわずかに強い。これは 引張応力領域¹⁴.これは、ボルトが引き離されるのに抵抗する有効面積である。

UNFねじ山はピッチが細かいため、振動によるゆるみに対する耐性も高い。これは、多くの高性能用途において重要な要素です。

相手材を考える

選択は必ずしも単純ではない。ねじ切りする素材が大きな役割を果たします。アルミニウムのような柔らかい素材にネジ山を作る場合、UNCの粗いネジ山の方が良い場合があります。より多くの材料がかみ合い、ストリッピングのリスクを減らすことができます。

PTSMAKEのプロジェクトで、私たちはこのことを目の当たりにしてきました。高強度のUNFボルトは、柔らかいブロックのネジ山を簡単に剥がし、アセンブリ全体を危険にさらす可能性があります。

高強度鋼対鋼の接続には、ほとんどの場合UNFが優れています。強度が高く、ピッチが細かいため、より正確な張力調整が可能です。

UNCとUNFのスレッドを決めるのに役立つ簡単なガイドです：

高張力ねじの場合、応力領域が大きく耐振動性に優れるUNFねじが一般に好まれる。しかし、相手材は重要な要素である。より軟らかい材料には、ストリッピングを防ぐためにより粗いUNCねじが必要になる場合がある。

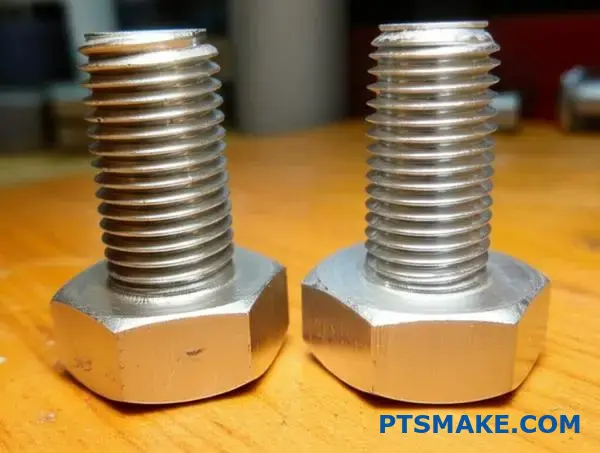

クロススレッドに耐えるジョイントを設計するには？

実用的な設計の選択が最初の防御となる。適切なスレッドタイプを選択することは重要なステップです。

正しい糸の選択

手作業による組み立てを伴う用途では、私はよくUNC（ユニファイド・ナショナル・コアース）ねじを推奨する。その設計は本質的に寛容である。

ピッチが大きいため、ファスナーの始動が非常に簡単です。これにより、クロススレッドにつながるミスアライメントの可能性が低くなります。

UNC対UNF：早見表

PTSMAKEでの経験からの簡単な内訳です。組み立てのしやすさからUNCが好まれる理由がわかります。

このため、UNCは頻繁に分解・組立を行う部品に最適である。

設計を深く掘り下げると、しばしばUNCとUNFのねじ山が議論になります。それぞれに特定の目的があり、正しく選択することが堅牢な設計の鍵となります。これは、将来の組み立ての問題を防ぐために、私が顧客とよく行う議論です。

UNCスレッドのケース

UNCスレッドは、より大きく粗いのが特徴です。 スレッドピッチ¹⁵.この設計上の選択は偶然ではない。雄ねじと雌ねじが適切にかみ合うための、より広い「入口レーン」を提供する。

そのため、汚れや小さなゴミによる損傷を受けにくい。現場での組み立てやメンテナンスでは、これは大きな利点となる。ネジ山はより頑丈になり、扱いやすくなります。

UNFねじを検討する場合

UNF（ユニファイド・ナショナル・ファイン）スレッドには、その役割がある。ピッチが細かいため、引張応力領域が大きくなります。また、より精密な調整が可能です。

しかし、この精度には代償が伴う。細いネジ山は、組み立ての際、より慎重なアライメントを必要とする。また、正しく扱わなければ、損傷しやすく、交差ねじ切りになりやすい。過去のプロジェクトでは、自己ゆるみが大きな懸念事項である高振動環境用にUNFを指定してきました。

用途に応じたネジの選択

私たちのテストに基づき、一般的な選択プロセスをご紹介します：

手動組立て用のUNCなど、適切なねじタイプを選択することは、ねじの交差を防ぐための基本的な設計上の決定事項です。ねじ山のピッチは、使いやすさとミスアライメントに対する耐性に直接影響するため、信頼性の高いジョイントを実現するための重要な要素となります。

高性能エンジンのヘッドボルトの不具合を分析する。

ボルトの不具合を理解するためには、複数の概念を統合することが鍵となる。単一の原因は稀です。むしろ、故障は多くの場合、複数の要因が重なって起こります。

3つの潜在的な故障モードが最も一般的である。それぞれに明確な根本原因と特徴がある。

主な故障モード

トルクのかけ過ぎによる引張破壊を考慮しなければならない。また、繰り返し荷重による疲労破壊も大きな懸念事項である。最後に、ねじ山の剥離は、材料や設計の問題によって発生する可能性があります。

この多面的な視点は、より強固なソリューションの構築に役立つ。

このような不具合を防ぐためには、システム全体を分析しなければなりません。これにはボルトの設計、材質、コーティングが含まれます。一つの要素だけの問題ではありません。

高度な設計でリスクを軽減

UNJF規格のような細い転造根ねじは、出発点として最適です。標準的な切削ねじとは異なり、転造ねじは圧力下で形成されます。この工程は材料を冷間加工し、強度と耐疲労性を高めます。

UNJFスレッド・デザインの丸みを帯びた根元は非常に重要である。これは、負荷をより均等にスレッドに分散させるのに役立ちます。これにより 応力集中¹⁶ をスレッドルートで使用する。

素材とコーティングの相乗効果

適切な材料を選択することも同様に重要です。PTSMAKEの経験では、H-11工具鋼や類似の合金のような材料は、優れた引張強度を提供します。これは、トルクのかけ過ぎによる故障のリスクに直接対抗します。

二硫化モリブデンなどの性能コーティングは、必要な潤滑を提供します。これにより、正確なトルク測定が保証され、ストリッピングにつながるねじ山のかじりも防ぐことができる。UNCとUNFのねじの違いも重要で、UNFやUNJFのような細いねじの方が、より優れた張力制御が可能です。

UNJF転造ネジと高強度合金、そして高性能コーティングを組み合わせることで、堅牢なシステムを作り出します。このアプローチは、引張破壊、疲労、ねじ山の剥離に対処し、ボルトがエンジンの過酷な要求に耐えられることを保証します。

衛星の振動部品の固定システムを設計する。

人工衛星の設計は、エラーの余地がゼロであることを意味する。部品は常に振動にさらされています。ファスナーの緩みひとつが致命的な故障を引き起こすこともある。まさにゼロ・メンテナンスの環境なのです。

では、どうすれば関節の絶対的な完全性を確保できるのか？その答えは細部にある。適切なねじ山、適合性、ロック機構を選択しなければならない。

私たちのアプローチはUNJFスレッドに焦点を当てています。これは優れた耐疲労性を提供します。これを精密なクラス3フィットと組み合わせることで、あらゆる遊びを排除しています。

UNJFスレッドが譲れない理由

ファスナーの選択について議論する場合、UNJFスレッドがこのアプリケーションのための明確な選択肢です。

標準的なUNCとUNFのねじとは異なり、UNJFは、制御されたルート半径を特徴としています。この小さな設計変更により、一般的な破損の原因であるねじの根元での応力集中が劇的に減少します。

これは、繰り返し荷重下での亀裂の発生を防止するために非常に重要である。材料が繰り返し応力サイクルに耐える能力、すなわち 耐疲労性¹⁷が大幅に強化された。PTSMAKEの過去のプロジェクトでは、これが決定的な違いを生むのを目の当たりにしてきました。

クラス3フィットの重要性

次に、クラス3のフィットを指定します。これは最も厳しい標準公差クラスです。ボルトとナットのねじ山間の遊びを最小限に抑えます。このタイトフィットにより、表面接触が最大化され、荷重がより均等に分散され、緩みにつながる微小な動きが防止されます。

ロック機構を重ねる

PTSMAKEでは、それだけにとどまりません。航空宇宙分野では冗長性が重要です。ジョイントの完全性を保証するため、複数のロック機能を組み込んでいます。

トルクをかける：最後のロックイン

最後に、厳格な締め付けが行われる。各ファスナーは、校正されたトルクレンチを使って正確な値まで締め付けられます。その後、独立した検査員がトルクを検証します。この2段階のプロセスにより、すべての接合部が完璧に固定されます。

要約すると、衛星のコンポーネントの固定はシステム設計にあります。UNJFスレッド、クラス3フィット、レイヤードロッキング機能、検証されたトルクプロトコルの組み合わせは、極めて高い信頼性とゼロメンテナンスのために構築されたファスナーシステムを作り出します。

経験則に意図的に違反するのはどのような場合ですか？

経験則は極めて重要である。経験則は安全で効果的な設計のためのベースラインなのだ。しかし、真の専門知識とは、いつルールを破ることができるかを知ることである。

UNCネジとUNFネジの議論を考えてみよう。標準的なルールでは、高振動環境にはUNFを使用する。

しかし、このような正確な用途のために、意図的にUNCスレッドを選択することもある。この専門家レベルの例外は、正しく実行されれば優れた最終製品につながる。システム・ベースのアプローチについてだ。

システムに基づく正当化

なぜ振動に対して粗いUNCねじを選ぶのか？その答えはファスナーそのものにあるのではありません。それはアッセンブリー全体に関わることです。

素材と組み立てに関する考慮事項

PTSMAKEの過去のプロジェクトでは、アルミニウムのような柔らかいハウジング材料でこの問題に直面しました。細いUNFネジ山は、組み立て中に簡単に剥がれたり、交差ネジになったりします。このリスクは、迅速な生産や現場でのメンテナンスの際に高くなります。

頑丈なUNCねじ山は、この種の損傷を受けにくい。より深く、より粗いネジ山は、ストリッピングに対してより抵抗力があります。このため、組み立てが簡単になり、コストのかかるミスを減らすことができます。リスク 凛々しい¹⁸ また、特定の素材の組み合わせも考慮する要素である。

ロック機構の役割

重要なのは、頑丈なロック機構を追加することである。これにより、ファスナーは安全なシステムに変わります。これは、UNCスレッドの固有振動抵抗の低さを補うものです。私たちはネジ山を選ぶだけでなく、完全なジョイントを設計しているのです。

私たちがよく使うオプションをいくつか紹介しよう：

ノルトロックワッシャーやネジロック接着剤のような部品を加えることで、私たちは解決策を考案します。UNCねじの組立てやすさと耐ストリッピング性は、ロック機能の安全性と組み合わされています。

これは計算されたトレードオフである。製造効率と長期的な保守性を優先している。この選択は、振動だけでなく、より大きな問題を解決する。

高振動領域にUNCねじを選択することは、計算されたリスクです。適切なロッキングシステムと組み合わせることで、単一の孤立した経験則よりも、アセンブリの堅牢性と材料の完全性を優先するスマートな技術的決定になります。

UNCとUNFの選択について、個人的な「意思決定ツリー」を作成する。

理論もいいが、行動はもっといい。知識を実用的なツールに変えよう。個人的な意思決定ツリーは、正しい選択を素早く行うのに役立ちます。

UNCねじとUNFねじの論争から推測を取り除きます。あなたのプロジェクトに関する一連の質問に答えるだけです。

核心に迫る質問から始める

最初の質問は、常に主要な制約についてでなければなりません。この特定のアプリケーションにとって最も重要な要素は何か？

ロジックの構築

それぞれの答えは、別の質問につながります。この流れは、あなたのデザインにとって最も論理的で信頼できる糸の選択へと導きます。

デシジョンツリーを自分のものにする

目標は、再現可能なプロセスを作ることである。このツールは、糸選択の複雑な要素を内部化します。設計プロセスがより効率的になり、ミスが少なくなります。単なる推測ではなく、毎回、情報に基づいた技術的な決断を下すことができるのです。

この意思決定のフレームワークは、PTSMAKEで使用しているものです。このフレームワークは、当社のエンジニアがお客様のニーズに迅速に対応し、選択したファスナーがすべての性能基準を満たしていることを確認するのに役立ちます。シンプルで強力な方法です。

重要な決断のポイント

あなたのツリーについて、以下の枝分かれの質問を考えてみてください。これらは、私たちがCNC機械加工や射出成形プロジェクトで遭遇する最も一般的なシナリオに対応しています。

• 振動レベル： 環境は静的か動的か？
• 素材の硬さ： アルミニウムや焼き入れ鋼を扱っていますか？
• 組み立て速度： これは大量生産用ですか、それともワンオフのプロトタイプですか？
• 引張荷重： 必要なクランプ力は？

これらの要因の相互作用が鍵となる。例えば、軟質材料での高振動アプリケーションは、ユニークな課題を提示します。この場合、細目ねじの耐ゆるみ性と、粗目ねじの耐ストリッピング性を比較検討する必要があります。

を理解する 引張応力エリア¹⁹ が重要です。ファスナーの耐荷重に直接影響します。

この構造化されたアプローチにより、常に最適なねじを選択することができます。UNCねじとUNFねじの選択は、単純な好みから、アプリケーションの要求に基づいた計算された技術的な決定へと移行します。

パーソナル・デシジョンツリーは、複雑な工学原理をシンプルなステップ・バイ・ステップのフローチャートに変えます。このツールは、UNCとUNFのねじの選択プロセスを合理化し、振動、材料、アセンブリ要件などの特定のアプリケーションの制約に基づいて、一貫性のある信頼性の高い選択を保証します。

3Dプリントされたポリマーの糸は、金属の糸のように振る舞うことができるのか？

短い答えはノーだ。しかし、賢い設計をすれば機能的になる。ポリマーに鋼鉄と同じ強度を期待することはできない。

重要なのは限界を理解することだ。ポリマーの糸は本質的に弱い。その性能は、印刷プロセスとデザインの選択に大きく依存する。

主な相違点

直接比較してみよう。素材特性を見れば、その違いは一目瞭然だ。

この比較は、直接的な代用が良いアイデアであることがほとんどない理由を示している。私たちは素材に合わせて設計しなければならない。

ポリマーの弱点を補う

素材の性質を変えることはできない。しかし、設計アプローチを変えることはできる。それは、ねじ山のような機械部品に対する3Dプリンティングの核となる限界を受け入れることから始まります。

弱点を理解する

層の接着、クリープ、そして全体的な強度の低さである。印刷された層間の接着は、材料そのものよりも常に弱い。そのため 異方²⁰.この層は、糸によく見られる剪断応力下で分離する可能性がある。

クリープも大きな懸念事項である。時間の経過とともに、負荷のかかったポリマーネジは永久的に変形します。これは、特に一定の張力がかかると、接続部が緩んで破損する原因になります。これは、金属ファスナーではほとんど心配ないことです。

粗い方が良い理由：UNC対UNFのスレッド

そのため、より粗いねじ山が必須なのです。UNFのような細目ねじは、プロフィールが浅く、特徴も薄い。ストリッピングを起こしやすい。サイズが小さいため、層の接着不良が起こりやすい。

UNCのような粗いネジ山は、より頑丈です。PTSMAKEの過去のプロジェクトでは、UNCねじ山がより良いソリューションを提供することがわかりました。UNCねじ山は、ねじ山が深く、より多くの材料がかみ合います。これにより、荷重をより広い範囲に分散させ、ポリマーの低い強度を補うことができます。

場合によっては、カスタムねじ山形状を設計することもあります。これらは、3Dプリント用途の強度を最大化するために特別に作られます。

3Dプリンティングされたポリマーのスレッドには、層の接着不良やクリープなどの弱点があります。信頼性の高いパーツを作るには、スマートな設計によってそれを補う必要があります。主に、応力をより分散させ、故障のリスクを低減するUNCのような粗いスレッドを使用します。

今すぐPTSMAKEで精密スレッドソリューションのロックを解除してください！

UNCねじとUNFねじに関する専門家のアドバイスで、次のプロジェクトを最適化する準備はできていますか？PTSMAKEにご連絡いただければ、迅速かつカスタマイズされた機械加工または成形のお見積もりをいたします。当社のエンジニアリングチームは、信頼性の高い、高精度のねじ部品をオンタイムで、毎回お届けします。今すぐお問い合わせください！
