黒色酸化皮膜 vs 亜鉛めっき：究極のB2B比較ガイド

CNC部品に不適切な表面仕上げを選択すると、高額な悪夢に変わる可能性があります。精密加工に投資したにもかかわらず、適切なコーティングが施されなければ、部品は早期の腐食、寸法問題、または顧客を失望させる外観上の欠陥に直面します。.

黒色酸化皮膜と亜鉛めっきは、CNC部品向けの主要な表面処理オプションであり、それぞれが明確な利点を提供します：黒色酸化皮膜は変換皮膜として寸法安定性と耐摩耗性を提供し、一方亜鉛めっきは堆積金属層を通じて優れた防食性能を発揮します。.

この比較では、技術仕様、性能データ、実使用環境での応用例を詳細に分析し、お客様の特定の要件に最適な選択を支援します。耐食性試験、材料適合性、そして収益性に影響を与えるコスト面について、順を追ってご説明します。.

黒色酸化皮膜と亜鉛めっきの選択に関する究極のガイド

CNC部品に適した表面処理の選択は極めて重要な決定です。性能、寿命、コストに影響を与えます。代表的な選択肢として黒色酸化皮膜処理と亜鉛めっきが挙げられます。.

このガイドは、黒色酸化皮膜と亜鉛めっきの選択を判断する手助けとなります。金属コーティングの比較を詳細に解説します。これにより、プロジェクトのニーズに最適な選択肢を選べるようになります。.

簡単な概要が舞台を整える。.

適切な判断を下すには、これらの処理法の基本的な違いを理解する必要があります。見た目の問題だけではなく、それぞれの仕上げが下地の金属をどのように保護するかが重要なのです。.

核心的な違い：変換コーティングと犠牲コーティング

黒色酸化皮膜は変換皮膜である。この処理は新たな材料層を追加するものではない。代わりに、鉄系材料の最上層を化学的に磁鉄鉱（Fe₃O₄）に変換する。これにより一体型の保護表面が形成される。.

一方、亜鉛めっきは犠牲被膜である。部品表面に亜鉛の薄層を電気めっきする。この亜鉛層が最初に腐食し、下地の鋼材を保護する。 ガルバニック腐食¹. これが優れた防錆性能の鍵となる要素です。.

意思決定の主要な要因

PTSMAKEでは、お客様を導く際に、CNC部品に最適な表面処理を決定するため、いくつかの重要な質問に焦点を当てています。.

これらのトレードオフを理解することが、適切な金属コーティング比較の第一歩である。.

要するに、黒色酸化皮膜と亜鉛めっきの選択は、重要なトレードオフにかかっています。寸法変化を最小限に抑え、見た目を重視する場合は黒色酸化皮膜を選びましょう。優れた耐食性が最優先の目的である場合は、亜鉛めっきを選択してください。.

黒色酸化皮膜：主な特徴と技術的利点

黒色酸化皮膜は独自の技術的特性を持つ。その主な利点は部品寸法への影響が最小限である点であり、高精度部品に最適である。.

外観と特性

仕上げは深みのある均一な黒色である。塗装でもメッキでもない。代わりに、金属表面の化学的変換によるものである。.

黒色酸化皮膜の主な特性は以下の通りです：

この薄い層は、公差を変化させることなく保護を提供します。.

なぜ寸法安定性が重要なのか

黒色酸化皮膜の最大の利点の一つは、その寸法安定性である。亜鉛めっきなどの電気めっきプロセスとは異なり、黒色酸化皮膜は変換皮膜である。部品に追加の材料層を堆積させることはない。.

このプロセスは、表面の既存の鉄を 磁鉄鉱（Fe₃O₄）². これにより実質的に厚みは増加しません。当社がPTSMAKEで加工する部品のように厳しい公差が要求される部品において、これは極めて重要な特性です。めっきによるわずか数マイクロメートルの厚み増加が、精密な嵌合を台無しにする可能性があります。.

鋼製部品の一般的な用途例

これらの特性により、黒色酸化皮膜は多くの用途で定番の仕上げ処理となっています。精度が重要であり、美観も求められる鋼製部品に広く使用されています。.

一般的に以下で見かけます：

• ファスナーと金物
• 工具および機械部品
• 銃器部品
• 自動車部品

黒色酸化皮膜と亜鉛めっきの選択は、往々にしてこの寸法要求に帰着します。公差が最優先される場合、黒色酸化皮膜が通常より優れた選択肢となります。ねじ部品や嵌合面には、当社ではしばしばこれを推奨しています。.

黒色酸化皮膜は、寸法変化がほとんどない真の黒色仕上げを実現します。これにより、厳密な公差維持が必須である精密加工鋼部品において、他のめっき処理とは異なり、優れた選択肢となります。.

亜鉛めっきの解説：強み、種類、および限界

亜鉛めっき工程は単純だが精密さを要する。本質的には電気化学的方法である。金属部品に亜鉛の薄膜を堆積させるために用いられる。.

これにより母材が腐食から保護されます。その結果、耐久性に優れた機能的な仕上げが得られます。.

中核メカニズム：電気めっき

プロセスは常に徹底的な洗浄から始まる。油分や錆は完全に除去されなければならない。その後、部品は亜鉛塩溶液に浸漬される。電流が流されると、亜鉛が部品表面に析出する。.

基本的な手順は以下の通りです：

この最終工程は極めて重要です。亜鉛層を封じ込め、その保護特性を大幅に高めます。.

初期亜鉛めっき層の塗布後、後処理を施します。通常はクロメート処理（クロメート化皮膜）です。この工程が部品の最終的な特性と外観を決定します。耐食性に優れた耐久性のある亜鉛仕上げを実現する上で極めて重要です。.

基礎を超えて：クロメート変換皮膜

これらのコーティングは亜鉛の上に保護膜を形成します。これにより亜鉛の酸化が急速に進むのを防ぎ、部品の耐用年数を延長します。異なるクロメート種は、保護性能と色調において様々なレベルを提供します。.

亜鉛層は 犠牲陽極³, まず下地の鋼材を保護するために腐食し、クロメート処理が亜鉛自体を保護する。.

表面仕上げに基づく一般的な亜鉛めっきの種類を簡単にご紹介します：

ただし、亜鉛めっきの限界については認識しておく必要があります。250℃（482°F）を超える高温用途には適していません。めっき層が脆化することがあります。また、この処理は、非常に硬い鋼材において、注意深く管理されない場合、水素脆化を引き起こす可能性があります。.

亜鉛めっき工程では、部品に亜鉛層を電気めっきする。その後、クロメート化成処理を施す。この第二工程は耐食性を高め、最終的な色調を決定するが、この被膜には温度と材質の制限がある。.

耐食性：過酷な環境下でより優れた性能を発揮する表面処理はどれか？

黒色酸化皮膜と亜鉛めっきの選択においては、環境が鍵となる。これは古典的な選択である。 黒色酸化皮膜 vs 亜鉛めっき エンジニアのための議論。一方が常に優れているとは限らない。.

あなたの役割の最終的な行き先が、正しい選択を決定します。.

屋内および管理された環境

黒色酸化皮膜は十分な 黒色酸化皮膜の耐食性 屋内での使用に適しています。特に防錆油と併用する場合に効果的です。工具や機械部品に最適です。.

屋外および過酷な環境

屋外での使用には、, 亜鉛めっき防錆 黒色酸化皮膜よりも優れている。湿気や湿度に耐える能力がはるかに高い。.

性能の根本的な違いは、各仕上げが金属を保護する方法にあります。どちらを選ぶかは、用途の要求事項に完全に依存します。PTSMAKEでは、日々お客様がこの選択を行うお手伝いをしています。.

保護メカニズムの理解

亜鉛めっきの犠牲的役割

亜鉛めっきは保護層として機能するため、優れた防錆効果を発揮します。亜鉛コーティングが最初に腐食し、自らを犠牲にして下地の鋼材を保護するのです。.

この電気化学的プロセスにより、優れた耐久性を発揮します。雨や塩分といった環境要因に対する真のバリアとなります。亜鉛層は本質的に 犠牲陽極⁴ ベースメタル用。.

ブラックオキシドの変換皮膜

対照的に、黒色酸化皮膜は変換皮膜である。新たな金属層を追加するのではなく、鋼材の最上層を磁鉄鉱へと変換する。.

この仕上げは最小限の 黒色酸化皮膜の耐食性 単独では効果が限定的です。その効果は、処理後のオイルやワックスに大きく依存します。そのオイルが剥がれ落ちると、錆が急速に発生する可能性があります。.

以下は特定の産業環境における内訳です。.

～と～の選択 黒色酸化皮膜 vs 亜鉛めっき これは重要な設計上の決定事項です。製品の寿命と信頼性に直接影響します。.

亜鉛めっきの犠牲的性質は優れた 亜鉛めっき防錆 過酷な環境、湿潤環境、腐食性環境において。黒色酸化皮膜は、美観と最小限の寸法変化が重要な、管理された屋内用途向けの費用対効果の高い選択肢です。.

購入者の購買行動に影響を与える視覚的外観と美的考慮事項

部品の外観は重要です。それは顧客が最初に触れる部分であり、この視覚的要素が品質とブランドアイデンティティを静かに伝えます。.

黒色酸化皮膜と亜鉛メッキを比較すると、その外観は大きく異なります。この選択は、ユーザーが製品をどう認識するかに直接影響します。.

黒色酸化皮膜表面の見た目

黒色酸化皮膜は深みのある均一な黒色仕上げを形成します。通常、非反射性または低光沢です。この外観は精密さと高性能を連想させることが多いです。.

亜鉛めっきの外観

亜鉛めっきはより多様な選択肢を提供します。透明、青、黄、さらには黒色も可能。その輝きは清潔さと優れた耐食性を示すことができます。.

工業仕上げの美学への深い探求

美観は単なる色以上のものです。均一性が極めて重要です。仕上げにばらつきがあると、精密に加工された部品でも低品質に見えてしまいます。これにより、製造基準全体に対する疑念が生じる可能性があります。.

について 黒色酸化皮膜表面の外観 その均一性からよく選ばれる。変換被膜として、部品の寸法を実質的に変化させない均一な仕上げを実現する。これにより非常に予測可能な特性を持つ。.

について 亜鉛めっきの外観, ただし、これは事後処理に大きく依存している。最終的な外観は往々にして クロメート変成皮膜⁵. この二次処理は着色を行い、防食性を向上させます。.

この変動性は強みであると同時に課題でもあります。より多くのブランディングの選択肢を提供しますが、一方でバッチ間の一貫性を確保するためには厳格な工程管理が求められます。PTSMAKEでは、お客様のブランドイメージに合致するよう、このトレードオフを導きます。.

主要な視覚的要素の比較

この選択は、 工業的な仕上げの美学 パートナーとの会話.

黒色酸化皮膜と亜鉛めっきの視覚的選択はブランドイメージに影響を与える。黒色酸化皮膜は一貫したマットブラックの外観を提供する。亜鉛めっきはより多様な色調が可能だが、均一性を維持するには厳密な工程管理が必要である。それぞれの表面処理は製品品質について異なるメッセージを伝える。.

材料適合性：各コーティングに最適な金属はどれか？

仕上げを選ぶことは、単なるコーティングそのものの問題ではありません。それはコーティングと母材の相性の問題です。基材の材質が、どの仕上げが適しているかを決定します。.

間違った金属に施した優れた仕上げは失敗する可能性がある。これは私がよく目にする問題だ。.

黒色酸化皮膜の互換性

黒色酸化皮膜は変換皮膜である。鉄系材料と化学反応を起こす。この特性から、鋼、ステンレス鋼、鋳鉄に最適である。軽度の耐食性を提供する。.

亜鉛めっきの適合性

亜鉛めっきはより汎用性が高い。優れた防食効果を得るため、鋼鉄や鉄に広く用いられる。 亜鉛めっきアルミニウム 可能ではあるが、より複雑である。特別な前処理工程が必要となる。.

この物質的関係についてさらに深く見ていこう。良い 表面仕上げ材料ガイド 常に基材から始まる。あらゆるコーティングの効果は、この組み合わせにかかっている。.

鋼材に最適な仕上げを見つける

比較するとき 黒色酸化皮膜 vs 亜鉛めっき 鋼材においては、用途が鍵となる。厳しい公差と滑らかな黒色外観を必要とする部品には、黒色酸化皮膜がしばしば最適な選択肢となる。 鋼材の最適な仕上げ. 部品の寸法はほとんど変わらない。.

過酷な環境にさらされる部品には、亜鉛めっきが優れている。これは犠牲層を形成し、下地の鋼材を保護する。.

亜鉛がアルミニウムに与える課題

亜鉛をアルミニウムに直接塗布するのは難しい。この二つの金属は電気化学反応を起こす可能性があり、接着不良や潜在的な問題を引き起こす。 ガルバニック腐食⁶.

PTSMAKEでは、まずアンダープレートを適用することでこの問題を解決します。銅またはニッケルの層がバリアとして機能し、亜鉛めっきの密着性を確保するとともに、長期間にわたる保護を実現します。これは性能を保証する多段階プロセスです。.

金属に適したコーティングの選択は、部品の性能と寿命にとって極めて重要です。黒色酸化皮膜は、公差が厳しい鉄系金属に最適です。亜鉛めっきはより広範な保護を提供しますが、アルミニウムなどの基材では問題を防ぐため入念な下処理が必要です。.

塩水噴霧試験結果：コーティング比較の真のベンチマーク

表面処理を選択する際、耐食性は極めて重要です。塩水噴霧試験は選択肢を比較するための標準化された方法を提供します。.

当社はASTM B117規格を頻繁に利用しています。この試験は、CNC加工部品の表面処理選択において顧客を導くのに役立ちます。.

ブラックオキサイド：ベースライン

について 塩水噴霧黒色酸化皮膜 この仕上げは単独では最小限の耐食性しか提供せず、その限界がしばしば露呈する。後処理のオイルやワックスに大きく依存している。.

亜鉛めっき：守護者

A 亜鉛めっき腐食試験, しかし、別の事実が明らかになった。亜鉛は保護バリアとして機能し、自らを犠牲にして下地の鋼鉄を保護するのだ。.

以下に、彼らの主な役割を簡単に比較します：

このデータは枠組みを構築するのに役立つ 黒色酸化皮膜 vs 亜鉛めっき 明確に議論する。.

について ASTM B117 試験は加速腐食試験です。被覆部品を密閉チャンバー内に設置します。塩水溶液を特定の温度で微細な霧状に噴霧します。これにより過酷な海洋環境や産業環境を模擬します。.

失敗点の観察

部品の故障は2種類を監視します。第一に「白錆」であり、これは亜鉛めっき自体の腐食です。より深刻な故障は「赤錆」であり、基材鋼材が腐食し始めたことを示します。これが最終的な故障点となります。.

黒色酸化皮膜の結果の解釈

当社の試験では一貫して、重油による保護を施さない標準的な黒色酸化皮膜は、わずか2～24時間で赤錆が発生することが確認されています。その真価は、厳しい公差を維持し、油分吸収の基盤を提供することにあります。これはバリアコーティングではありません。.

亜鉛めっきの性能を理解する

亜鉛めっきはこの戦いのために設計されている。それは 犠牲陽極⁷, 鋼よりも先に腐食する。めっき後に施されるクロメート化成皮膜によって性能は大きく異なる。これが重要な要因である。 黒色酸化皮膜 vs 亜鉛めっき 決定。.

社内テストに基づく、代表的な性能の目安は以下の通りです：

これらの結果から、堅牢で長期的な耐食性が求められる部品には亜鉛めっきを推奨することが多い理由が明らかである。.

塩水噴霧試験は明確で客観的なデータを提供する。 ASTM B117 規格によれば、亜鉛めっきは黒色酸化皮膜よりも著しく優れた防食性能を発揮する。亜鉛の犠牲的性質は、腐食性環境に曝される部品にとって優れた選択肢となり、あらゆる場面における重要な知見である。 黒色酸化皮膜 vs 亜鉛めっき 比較。.

黒色酸化皮膜が厚み増加なしで耐摩耗性を向上させる仕組み

部品同士が摩擦を起こすと、それは敵となる。かじりや摩耗を引き起こし、部品の故障の原因となる。黒色酸化皮膜は独自の解決策を提供する。.

ガリングの問題

金属表面が圧力下で溶着すると、かじりが発生する。これにより可動部が固着する恐れがある。これを防ぐには適切な表面処理が不可欠である。.

摩耗防止

摩耗とは、表面が擦り切れて減る現象である。黒色酸化皮膜は潤滑剤を保持する多孔質層を形成し、金属同士の直接接触を減らす。これにより優れた 耐摩耗性金属仕上げ.

このプロセスは部品寸法を変更せずに保護を提供します。.

黒色酸化皮膜は変換皮膜である。金属表面に新たな層を形成するのではなく、既存の鉄を化学的に磁鉄鉱へと変換する。これが重要な利点である。.

なぜ寸法変化が重要でないのか

当社PTSMAKEが製造する精密部品において、公差は極めて重要です。わずか数ミクロンの差が結果を左右します。厚みを加える表面処理は、この精度を損なう可能性があります。これが重要なポイントです。 黒色酸化皮膜 vs 亜鉛めっき 議論。亜鉛めっきは明確な層を形成するが、黒色酸化皮膜は形成しない。.

これにより黒色酸化皮膜は理想的な 耐かじりコーティング ねじ部品、歯車、その他の精密嵌合部品向け。このプロセスにより、部品の最終寸法が設計どおりに正確に保たれます。また、 摩擦係数⁸, これにより、さらに摩耗が低減されます。.

この最小限の影響こそが、エンジニアが高精度用途にこれを指定する理由である。.

黒色酸化皮膜は、効果的なかじり防止と耐摩耗性を提供する仕上げです。その主な利点は、精密加工部品の重要寸法を変更することなくこの保護を実現し、完璧な嵌合と機能を保証することにあります。.

どちらの仕上げでも錆を長期的に防ぐ秘訣

仕上げは必ずしも最終工程ではありません。錆を確実に防ぐには、後処理が極めて重要です。後処理は選択した仕上げの保護層を強化します。.

特に黒色酸化皮膜と亜鉛めっきを比較する場合にこの傾向が顕著である。それぞれが後処理によって異なる利点を得る。.

注油とシーリング

防錆効果のある黒色酸化皮膜を得るには、追加コーティングは任意ではなく必須である。油塗り、ワックスがけ、またはラッカー塗装は酸化皮膜の微細孔を埋める。これが湿気や腐食に対する主要なバリアとなる。これなしでは、黒色酸化皮膜はほとんど防錆効果を発揮しない。.

特殊防食コーティング

亜鉛めっきにおいては、クロメート化皮膜が一般的な二次処理工程である。これらは強力な防食保護層を追加で提供する。.

部品が動作する環境が最適な後処理を決定する。屋内で使用される部品は、塩水噴霧に曝される部品とは異なるレベルの保護を必要とする。ここで、表面処理とその補助剤の選択が極めて重要となる。.

クロメート処理を施した亜鉛めっき

クロメート変換皮膜を施した亜鉛めっきは堅牢な解決策である。クロメート層は下地として機能し、必要に応じて塗装の密着性を向上させる。また軽微な傷を自己修復し、亜鉛単体では得られない能動的な防食効果を提供する。異なるクロメート（透明、黄色、黒色）はそれぞれ異なる耐食性を示す。.

黒色酸化皮膜の強化

防錆性ブラックオキシド仕上げは、その密封性に完全に依存しています。当社ではPTSMAKEにおいて特定のオイルやワックスを推奨することがよくあります。この選択は、部品の取り扱い要件と暴露レベルによって異なります。高粘度ワックスはより高い保護効果を提供しますが、部品の感触を変化させる可能性があります。.

非反応性表面の創出という概念がここでの鍵となる。これは類似している。 不動態化⁹ ステンレス鋼では、不動態皮膜が形成されます。黒色酸化皮膜と亜鉛メッキについては、この層を外部から付加します。.

これらの防食コーティングは単なる後付けではありません。設計仕様の不可欠な要素であり、部品が耐用年数全体を通じて意図した性能を発揮することを保証します。.

仕上げの選択は始まりに過ぎません。オイル処理、シーリング、クロメート処理などの後処理は、長期的な防錆効果を最大化するために不可欠です。これらは、黒色酸化皮膜処理や亜鉛めっきのいずれを選択した場合でも、部品が特定の環境下で性能要件を満たすことを保証します。.

精密部品メーカーが明かす、コーティングの失敗ポイント

完璧に加工された部品でさえ、不良コーティングによって台無しになることがある。PTSMAKEでは、実際にそのような事例を目にしてきた。最も厄介な問題は、往々にして塗布の不均一性やロット間のばらつきに起因している。.

これは重大な問題を引き起こす可能性があります。部品が合わなかったり、すぐに摩耗したりすることを考えてみてください。.

よくあるアプリケーションのエラー

不適切な塗布は失敗の主な原因である。これは黒色酸化皮膜から亜鉛めっきまで、多くの表面処理に当てはまる。.

以下に、よく見かける間違いをいくつか挙げます。.

これら めっきにおけるコーティング欠陥 仕上げ工程は高コストな手直し作業を引き起こします。また、生産スケジュール全体を遅延させます。.

バッチ変動が発生する理由

ロット間の一貫性欠如は深刻な課題である。月曜日のロットの部品は完璧でも、水曜日のロットの部品は検査に不合格となる。これはサプライチェーンへの信頼を損なう。根本原因は往々にしてプロセスそのものに潜んでいる。.

人的・化学的要因

ほとんどの変動はプロセス制御に起因する。これにはオペレーターの技能、溶液の化学的性質、温度調節が含まれる。例えば、, 黒色酸化皮膜の欠陥 多くの場合、これは化学薬品浴の枯渇または汚染が原因であり、工程間で適切に監視・調整されなかったためである。.

同様に、評価する際には 黒色酸化皮膜 vs 亜鉛めっき, 亜鉛めっきでは、電流と浴の純度を厳密に管理する必要がある。わずかな偏差でも重大な密着性の問題を引き起こす可能性がある。.

効果的なプロセス制御には、手順に従うだけでは不十分です。そこには、関わる化学と力学に対する深い理解が求められます。それがなければ、予測不可能な結果が生じます。些細なことがいかに重大な影響を及ぼすかは、これまで見てきた通りです。 基板汚染¹⁰ 使用したコーティングに関係なく、バッチ全体を台無しにすることがあります。.

不整合の根本原因

PTSMAKEでは、厳格な工程文書化を重視しています。これにより、パートナー企業はB2B製造が要求する一貫性を達成できます。.

最終的に、コーティングの成功は一貫した塗布と厳格な工程管理に大きく依存する。ロット間のばらつきは、サプライヤーの品質管理が不十分である重要な兆候であり、信頼性の低い部品やプロジェクトの遅延を招く。.

変換コーティングとコーティング層：実用的な違いを解説

二つの一般的な仕上げ、黒色酸化皮膜と亜鉛めっきを見てみましょう。これらは似ているように見えますが、根本的に異なります。一方は変換皮膜であり、もう一方は堆積金属層です。.

この理解はエンジニアにとって極めて重要です。黒色酸化処理は鋼材の表面そのものを変化させます。亜鉛めっきは表面に新たな層を追加します。この根本的な違いが全てに影響を及ぼします。.

主な相違点

この選択は公差、耐久性、およびコストに影響を与えます。.

技術的含意：黒色酸化皮膜

黒色酸化皮膜は真の 変換コーティング. 部品表面の鉄を磁鉄鉱（Fe₃O₄）に変換します。新たな層を追加するものではありません。.

これは実質的に寸法変化がないことを意味します。当社PTSMAKEで製造する高精度CNC部品にとって、これは極めて重要です。部品に厳しい公差が要求されていても、嵌合性に影響を与えることなく黒色酸化皮膜処理を施すことが可能です。.

ただし、その耐食性は弱い。主に油やワックスの層を保持することで機能する。この補助的なコーティングがなければ、保護効果は限定的である。.

技術的考察：亜鉛めっき

亜鉛めっきは 堆積金属層. 部品に亜鉛の層を付着させるため、電気めっき処理を施します。この層は優れた防食効果を発揮します。.

亜鉛は 犠牲陽極¹¹ 下地の鋼鉄を保護するため。まず表面が腐食し、母材を保護する。これにより、湿気や屋外環境にさらされる部品に最適である。.

主な設計上の考慮点は、厚みの増加である。亜鉛めっきは表面ごとに0.0002インチから0.001インチ（5～25マイクロメートル）の厚みを加える。設計者は、特にねじ部や嵌合面において、この厚みを考慮に入れなければならない。.

現実的なトレードオフ

黒色酸化皮膜と亜鉛めっきの議論は、用途が精度を必要とするか保護を必要とするかに完全に依存する。.

黒色酸化皮膜は寸法変化を伴わない表面改質処理であり、精密部品に最適である。亜鉛めっきは金属層を堆積させるため厚みが増すが、過酷な環境下で優れた犠牲的防食効果を発揮する。選択は設計上の優先度による。.

ステンレス鋼への黒色酸化処理：効果はあるのか？

ステンレス鋼への黒色酸化皮膜処理は精密な化学的プロセスである。これは塗装でもメッキでもなく、むしろ変換皮膜である。.

この処理は鋼材自体の表面を変化させます。これにより薄い黒色の層が生成されます。.

高温黒色酸化処理

最も一般的な方法は高温浴を用いる。この浴にはアルカリ性塩溶液が含まれる。部品は高温でこの溶液に浸漬される。具体的な温度は鋼材の合金によって異なる。.

主要プロセス・パラメーター

一貫した仕上がりを実現するには厳格な管理が不可欠です。当社ではPTSMAKEにおいて、温度、浸漬時間、溶液濃度を厳密に監視しています。.

この専門的なプロセスは ステンレス仕上げ 亜鉛めっきなどの電気めっき法とは異なる。.

技術的な目標は 黒色酸化ステンレス鋼 表面に特定の酸化鉄を生成することである。このプロセスは比較すると大きく異なる。 黒色酸化皮膜 vs 亜鉛めっき, 後者は材料の層を追加するためである。.

化学変換の解説

高温のアルカリ溶液がステンレス鋼中の鉄と反応する。この反応により表面層が安定した黒色酸化物へと変化する。生成される仕上げ層は主に 磁鉄鉱¹² (Fe₃O₄).

これは真の変換被膜です。つまり、表面処理が部品自体に一体化されていることを意味します。塗装やメッキのように剥がれたり、はがれたり、剥離したりすることはありません。これが重要な利点です。.

予想される仕上げ特性

その結果、視覚的に魅力的な非反射性の黒色仕上げが得られます。また非常に薄く、通常は表面寸法に1ミクロン未満の厚みしか加えません。これは公差が厳しい高精度部品において極めて重要です。当社の試験では部品寸法への影響は最小限であることが確認されています。.

単独では耐食性は中程度である。補強用シーラントまたはオイルを塗布すると、耐食性が大幅に強化される。この後処理工程は標準的な手法である。.

黒色酸化処理はステンレス鋼に薄く耐久性のある酸化皮膜を形成する。重要な部品寸法を維持しつつ、非反射性の黒色仕上げと中程度の耐食性を提供し、追加処理により耐食性を向上させることが可能である。.

亜鉛めっきの色コード：クリア、イエロー、ブラック—その意味

亜鉛めっき部品の色は単なる見た目ではない。これは、施された後処理のクロメート化成皮膜の種類を示す視覚的な手がかりである。.

このコーティングこそが真の耐食性を提供するものです。各色は異なる保護レベルと化学組成を示しています。.

亜鉛めっき仕上げの簡易カラーガイド

これらの色を理解することで、用途のニーズに合った適切な仕上げを指定でき、性能とコストのバランスを取ることができます。.

基本的な内訳は以下の通りです：

このガイドは適切な亜鉛メッキ仕上げの選択に役立ちます。.

クロメートの選択は極めて重要である。亜鉛めっき層そのものよりもはるかに、亜鉛めっき表面の最終的な特性を決定づける。この処理により、亜鉛の腐食を防ぐ保護膜が形成される。.

三価クロム酸塩と六価クロム酸塩

歴史的に、六価クロム酸塩が標準でした。特に黄色とオリーブドラブの仕上げは優れた耐食性を提供しました。しかし、環境および健康への懸念（RoHS規制）により、現在ではその使用は厳しく制限されています。.

現在、三価クロメートは業界標準となっています。これらははるかに安全で環境に優しいです。初期のものは性能が劣っていましたが、現代の三価コーティングは大幅に改善されました。この化学皮膜の形成は、一種の 不動態化¹³.

黒亜鉛めっきの理解

黒亜鉛めっきは、洗練された耐久性のある仕上げを提供します。外観が重視される自動車部品や電子部品で人気の選択肢です。.

クライアントはよく以下について尋ねます 黒色酸化皮膜 vs 亜鉛めっき. これは重要な違いです。黒亜鉛は亜鉛めっき層の上にクロメート化成皮膜を形成するものです。これにより犠牲的な防食効果が得られます。一方、黒色酸化皮膜は鋼材表面そのものを変成させたもので、二次的な油やワックスコーティングなしでは最小限の耐食性しか提供しません。.

亜鉛めっきの色は、適用されるクロメート化成皮膜の種類を示します。この皮膜が部品の耐食性を決定し、黄色および黒色のクロメートは、主に外観を目的とする透明/青色の仕上げに比べて、一般的に優れた保護性能を発揮します。.

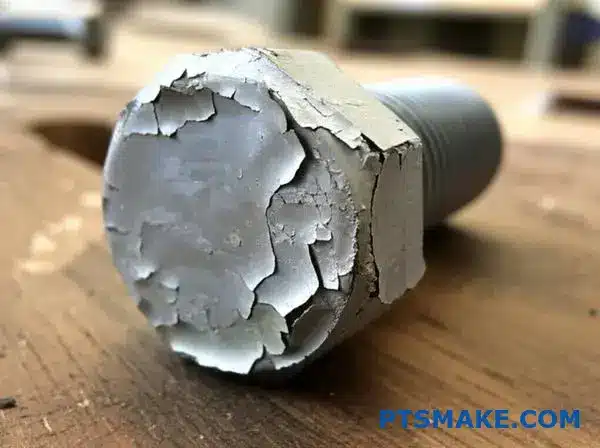

亜鉛の剥離と欠け：根本原因と対策

亜鉛めっきは耐食性に優れている。しかし、時間の経過とともに機械的強度が低下する可能性がある。これにより亜鉛の剥離や欠けが生じる。.

この現象が起きる理由を理解することが重要です。コーティングの剥離を防ぐのに役立ちます。主な原因は、多くの場合、機械的応力と衝撃です。.

一般的なストレス要因

わずかな力でも問題を引き起こす可能性があります。特に反復的な応力は、コーティングと母材の接着に深刻な損傷を与えます。.

これらの要因が時間の経過とともに接着力を弱める。最終的に、コーティングが剥がれ、はがれ落ちる。.

時間の経過とともに、機械的応力は亜鉛めっきの完全性を損なう主な要因となる。鋼材に一体化した変換皮膜である黒色酸化皮膜とは異なり、亜鉛めっきは独立した層である。この層は剥離に弱い。.

機械的故障が発生する理由

亜鉛層と基材の結合は純粋に機械的および電気化学的である。他の仕上げのような溶融結合ではない。このため、 界面応力¹⁴ 部品が曲げられたり、衝撃を受けたり、急激な温度変化にさらされた場合。亜鉛と鋼の異なる膨張率により微細な亀裂が生じ、時間の経過とともに拡大する可能性があります。.

長寿命化のための後処理のコツ

めっき後の適切な取り扱いが極めて重要です。めっき部品を落下させたり乱暴に扱ったりしないでください。二次加工が必要な場合は、鋭利な工具を使用し、送り速度を低く設定してコーティング端面への応力を最小限に抑えてください。これにより亜鉛の剥離発生を防止できます。.

既存の問題については、いくつかあります コーティング剥離の修正.

PTSMAKEでは、コーティングの密着性を最初から向上させる設計上の考慮事項について、お客様に助言を提供しています。.

機械的応力と不適切な後処理が亜鉛の剥離の主な原因である。これらの要因を理解し、慎重な取り扱いと特定の コーティング剥離の修正, 亜鉛メッキ部品の寿命を大幅に延ばすことができます。.

屋内と屋外用途に適した仕上げ材の選択

環境は、仕上げ材を選択する上で最も重要な要素である。屋内使用を目的とした部品は、屋外環境に晒される部品とは全く異なる課題に直面する。.

管理環境と非管理環境

屋内用途は予測可能である。屋外環境はそうではない。この差異が、コーティングに必要な耐久性のレベルを決定する。 屋内部分の仕上げ, 美観が優先される場合もある。屋外部品では、生存性が鍵となる。.

この表は主な相違点を比較しています：

この対比は、堅牢な必要性に直接影響を与える 屋外耐食性.

仕上げと戦いを合わせる

二つの一般的な選択肢、黒色酸化皮膜と亜鉛めっきを比較してみましょう。適切な選択は、部品が将来使用される環境によって完全に決まります。.

屋内用黒色酸化皮膜

黒色酸化皮膜は軽度の耐食性を提供します。主に変換皮膜であり、最小限の厚みと美しい黒色仕上げを加えます。優れた選択肢です。 屋内部分の仕上げ その部品が著しい湿気にさらされない場所です。また、油分をよく保持するため、保護効果を高めます。.

屋外耐久性のための亜鉛めっき

屋外用途においては、亜鉛めっきがはるかに優れた選択肢である。優れた耐食性を提供する。 屋外耐食性 犠牲的な作用によって。亜鉛コーティングは下地の鋼鉄よりも先に腐食し、部品の完全性を保護する。この電気化学的プロセスは、 ガルバニック腐食¹⁵.

これにより亜鉛めっきは、雨や湿気、さらには塩分環境にもさらされる部品に最適です。その耐久性は、この化学的特性に直接起因しています。当社の試験では、過酷な条件下での優れた性能が確認されています。.

簡単に比較してみよう：

最初から正しく選択することで、高価な故障や交換を回避できる。これは部品設計における基本的な判断である。.

環境に焦点を当てれば、適切な仕上げ材の選択は簡単です。管理された屋内環境では、美観を重視した仕上げが可能です。しかし、外気にさらされる部品には優れた耐久性と 屋外耐食性, そのため、亜鉛めっきなどのコーティングが長期的な性能維持に不可欠となる。.

最終決定マトリクス：CNC部品に最適なコーティングの選択

コーティングの最終判断は難しい場合があります。私はそれを支援するシンプルな枠組みを開発しました。これは4つの主要領域のバランスを取ります。.

この方法は、CNC部品に最適な表面仕上げを選択するのに役立ちます。推測作業を排除します。意思決定マトリクスを作成しましょう。.

主な決定要因

このマトリクスはプロセスを大幅に簡素化する。重要な要素を見落とさないことを保証する。.

最適な選択をするには、より深く掘り下げる必要がある。意思決定の枠組みでは、これらの要素を相互に比較検討しなければならない。単なるチェックリストではなく、バランスを取る作業なのだ。.

性能対コスト分析

古典的なエンジニアリングのトレードオフは性能とコストのバランスである。無電解ニッケルめっきのような高保護性仕上げは黒色酸化皮膜よりもコストがかかる。必須要件と望ましい要件を明確に定義する必要がある。"

黒色酸化皮膜と亜鉛めっきの選択は、その典型例です。当社の試験では、亜鉛めっきの方が優れた耐食性を示します。しかし黒色酸化皮膜は多くの場合、コストが低く、寸法公差をより良く維持します。.

アプリケーション固有の考慮事項

部品の使用環境を考慮してください。密閉機械内部の部品と海水に曝露される部品では要求事項が異なります。また、嵌合部品についても検討が必要です。異種金属を使用すると、以下のような問題が生じる可能性があります： ガルバニック腐食¹⁶ 適切にコーティングされていない場合。.

簡単なガイドです：

このフレームワークは選択の正当化を支援します。部品の機能を直接仕上げの選択に結びつけます。PTSMAKEでは、この論理を用いてクライアントを最も効果的な解決策へと導きます。.

最終的な選択には、性能要件、予算制限、および特定のアプリケーション要求のバランスが求められます。このマトリクスは、CNC部品に最適な表面仕上げを選択するための体系的な方法を提供し、プロジェクトの成功を保証します。.

ブラックオキサイドと亜鉛メッキの見積もりは、今すぐPTSMAKEへご依頼ください！

理想的な表面仕上げでCNC加工部品や射出成形部品を最適化する準備はできていますか？黒色酸化皮膜と亜鉛メッキの比較に関する迅速な専門相談と詳細な見積もりをご希望の方は、今すぐPTSMAKEまでお問い合わせください。当社の精密製造ソリューションがお客様の期待を超えることをお約束します。今すぐお問い合わせください！
