La guida pratica definitiva agli ingranaggi elicoidali

Gli ingranaggi elicoidali sembrano complessi a prima vista. Molti ingegneri hanno difficoltà a capire come funzionano i denti angolati e perché vengono scelti rispetto ai più semplici ingranaggi cilindrici in applicazioni critiche.

Gli ingranaggi elicoidali utilizzano denti angolati per creare un contatto graduale e progressivo che elimina gli impatti improvvisi degli ingranaggi cilindrici, garantendo un funzionamento più silenzioso, una maggiore capacità di carico e una trasmissione di potenza più fluida, rendendoli essenziali per le applicazioni ad alta velocità e di precisione.

Ho lavorato con gli ingranaggi elicoidali in qualsiasi ambito, dalle trasmissioni automobilistiche ai sistemi robotici di precisione. I principi alla base delle loro prestazioni superiori diventano chiari una volta comprese le differenze fondamentali nell'ingranamento dei denti. Lasciate che vi illustri i concetti chiave che vi aiuteranno a prendere decisioni consapevoli su quando e come utilizzare efficacemente gli ingranaggi elicoidali.

In che modo l'angolo d'elica cambia fondamentalmente il contatto tra i denti dell'ingranaggio?

Vi siete mai chiesti perché alcuni ingranaggi sono più silenziosi di altri? La risposta sta spesso nell'angolo d'elica. Gli ingranaggi cilindrici hanno denti dritti. Si innestano istantaneamente lungo tutta la loro faccia. Questo crea un impatto improvviso.

Gli ingranaggi elicoidali, invece, hanno denti angolati. L'angolo trasforma completamente il contatto. L'innesto inizia da un'estremità e procede dolcemente lungo il dente. Questo contatto graduale è il segreto di molti vantaggi degli ingranaggi elicoidali.

Questo passaggio fondamentale dal contatto brusco a quello graduale è ciò che esploreremo.

Dall'impatto della linea al coinvolgimento graduale

I denti degli ingranaggi cilindrici si incontrano bruscamente per tutta la loro larghezza. Immaginate due superfici piane che si schiaffeggiano. Questo contatto istantaneo crea forze d'urto. È la fonte principale del caratteristico fruscio che si sente in alcune trasmissioni. Inoltre, questo fenomeno sottopone il dente a una notevole sollecitazione in una sola volta.

L'azione di scorrimento degli ingranaggi elicoidali

Immaginate ora i denti angolati di un ingranaggio elicoidale. Quando due denti iniziano a ingranare, il contatto inizia in un unico punto su un'estremità. Quando gli ingranaggi ruotano, questo punto di contatto attraversa diagonalmente la faccia del dente.

In questo modo si crea un innesto morbido e progressivo. Invece di uno schiaffo improvviso, si tratta di uno scorrimento delicato. Questa azione di scorrimento consente un trasferimento più graduale del carico da un dente all'altro, un principio fondamentale.

Capire il contatto progressivo

L'area di contatto è sempre in movimento. Ciò garantisce che più denti condividano il carico in qualsiasi momento. In base ai nostri test, questa distribuzione aumenta notevolmente la capacità di carico dell'ingranaggio. L'innesto angolare introduce una forza laterale chiamata spinta assiale¹un fattore di cui teniamo sempre conto all'PTSMAKE.

L'angolo d'elica trasforma l'ingranaggio del dente da un impatto brusco e istantaneo a un'azione fluida e scorrevole. L'innesto graduale e il movimento di scorrimento sono responsabili di un funzionamento più silenzioso, di vibrazioni ridotte e di una maggiore capacità di carico rispetto agli ingranaggi cilindrici.

Il principio fondamentale: Impegno graduale

La fonte principale della silenziosità è semplice: l'innesto graduale. A differenza degli ingranaggi cilindrici, che si scontrano in una sola volta lungo l'intera faccia del dente, i denti degli ingranaggi elicoidali scivolano a contatto.

Questo processo inizia da un'estremità del dente. Si sposta poi progressivamente lungo la faccia fino al completo ingranamento dei denti. Questo è un vantaggio fondamentale degli ingranaggi elicoidali.

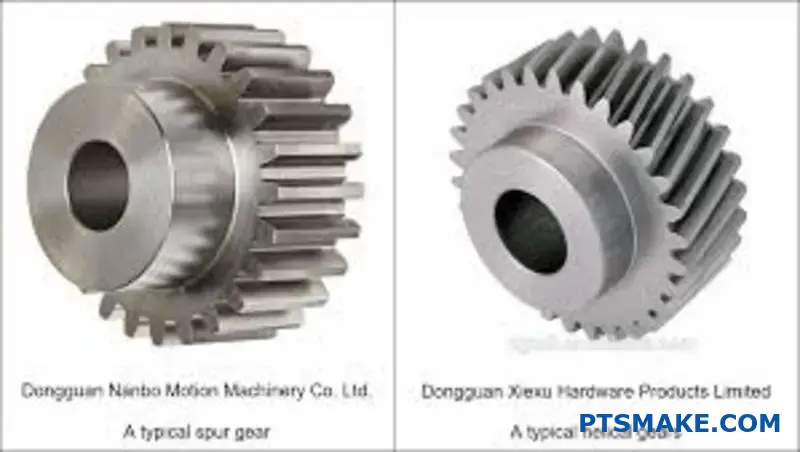

Ingranaggio elicoidale contro ingranaggio elicoidale

Questa differenza fondamentale elimina lo "shock" dell'ingranamento. Il carico viene applicato dolcemente, non improvvisamente.

La fisica della riduzione degli urti e delle vibrazioni

La magia sta nell'angolo di elica. Quest'angolo fa sì che prima che una coppia di denti si sganci, la coppia successiva abbia già iniziato a fare contatto. In questo modo si crea un trasferimento di potenza continuo e sovrapposto.

Questo fenomeno è quantificato dal rapporto di contatto. Esso comprende sia il contatto del profilo standard sia il contatto sovrapposizione elicoidale². Un rapporto più alto significa che più denti si dividono il carico in ogni momento.

Noi di PTSMAKE progettiamo per ottenere un rapporto di contatto ottimale. Questo riduce al minimo le fluttuazioni di pressione e il carico da impatto, che sono le cause fisiche dirette del rumore degli ingranaggi. Invece di un brusco "bang" ad ogni ingranaggio, si ottiene un ronzio dolce e silenzioso.

Impatto dell'angolo elicoidale sul rumore

Un angolo d'elica maggiore porta generalmente a una maggiore sovrapposizione e a un funzionamento più silenzioso. Tuttavia, introduce anche una spinta assiale, una forza che dobbiamo gestire nel progetto complessivo.

In base ai nostri test, questa relazione è evidente. Il trasferimento fluido del carico smorza in modo significativo le vibrazioni che l'orecchio percepisce come rumore. Non si tratta solo di una maggiore fluidità, ma di una riduzione fondamentale dell'energia vibratoria.

Il funzionamento silenzioso degli ingranaggi elicoidali deriva dalla loro dentatura angolata. Questo design consente un innesto graduale, che distribuisce il carico e impedisce l'impatto e le vibrazioni che causano il rumore negli ingranaggi cilindrici.

Perché gli ingranaggi elicoidali possono sopportare un carico maggiore rispetto agli ingranaggi cilindrici?

Gli ingranaggi elicoidali possono sopportare un carico maggiore soprattutto grazie ai loro denti angolati. Questa semplice modifica progettuale crea un vantaggio significativo in termini di prestazioni. Cambia radicalmente il modo in cui la forza viene trasferita tra gli ingranaggi.

Il segreto è nell'angolo

A differenza degli ingranaggi cilindrici, i denti di un ingranaggio elicoidale si innestano gradualmente. Il contatto inizia da un'estremità del dente. Poi procede lungo la faccia del dente.

L'innesto graduale è uno dei principali vantaggi degli ingranaggi elicoidali.

Comprendere le linee di contatto

L'angolo aumenta effettivamente la lunghezza totale della linea di contatto per una data larghezza dell'ingranaggio. In questo modo viene impegnata una maggiore superficie del dente in qualsiasi momento.

Questo design distribuisce il carico in modo molto più efficace.

Distribuire lo stress

Questa linea di contatto più lunga riduce direttamente le sollecitazioni. Il carico viene distribuito su una superficie molto più ampia. Questo semplice fatto impedisce che le sollecitazioni si accumulino in un singolo punto.

Negli ingranaggi cilindrici, l'intera larghezza dei denti è sottoposta a un carico simultaneo. Questo crea un urto ad alto impatto. Le sollecitazioni sono fortemente concentrate lungo una linea retta.

Visualizzazione della distribuzione del carico

Gli ingranaggi elicoidali evitano questo impatto improvviso. Il carico viene applicato e rimosso in modo fluido e graduale sul dente.

Questo riduce significativamente il picco Sollecitazione di contatto hertziana³ sui denti. Di conseguenza, l'ingranaggio può sopportare carichi molto più elevati senza rischio di guasti. Ciò comporta anche una maggiore durata operativa.

Nei nostri progetti di PTSMAKE, consigliamo spesso gli ingranaggi elicoidali per le applicazioni che richiedono una coppia elevata e un'affidabilità a lungo termine.

Diagrammi di stress a confronto

Se si osservano i diagrammi delle sollecitazioni, la differenza è evidente. Nel caso di un ingranaggio cilindrico, si nota una banda stretta e netta di sollecitazioni elevate.

Per un ingranaggio elicoidale, la sollecitazione è distribuita. Appare come un'area più ampia e meno intensa. Questa differenza è fondamentale.

Questa gestione superiore delle sollecitazioni è il motivo per cui gli ingranaggi elicoidali eccellono in presenza di carichi pesanti.

I denti angolati degli ingranaggi elicoidali creano una linea di contatto più lunga, distribuendo il carico su una superficie più ampia. Questo design riduce in modo significativo le sollecitazioni di picco sui denti, consentendo agli ingranaggi elicoidali di sopportare un carico sostanzialmente maggiore e di funzionare in modo più fluido rispetto agli ingranaggi cilindrici.

In che modo il "rapporto di sovrapposizione" è direttamente collegato a una trasmissione più fluida della potenza?

Il rapporto di sovrapposizione è una metrica fondamentale. Definisce semplicemente quante coppie di denti sono in contatto in un dato momento.

Per una trasmissione di potenza veramente fluida, questo valore deve essere maggiore di uno. In questo modo si garantisce un passaggio di consegne senza soluzione di continuità. Una nuova coppia di denti si innesta prima che la coppia precedente si disinnesti.

Il significato di un rapporto elevato

Questo contatto continuo è il segreto delle prestazioni silenziose e fluide che ci aspettiamo dai sistemi di ingranaggi di alta qualità. Riduce direttamente le vibrazioni.

La magia degli ingranaggi elicoidali risiede in questo impegno continuo. Con un rapporto di sovrapposizione superiore a uno, la potenza non si limita a trasferire, ma scorre senza problemi da una coppia di denti all'altra.

In questo modo si eliminano i trasferimenti improvvisi di carico che causano rumori e vibrazioni negli ingranaggi cilindrici. Si tratta di una corsa a staffetta regolare, anziché di una serie di partenze e arresti bruschi. Uno dei vantaggi principali degli ingranaggi elicoidali è proprio questa scorrevolezza intrinseca.

Implicazioni pratiche

Nel nostro lavoro di PTSMAKE, progettiamo un rapporto di sovrapposizione ottimale. Questo garantisce ai nostri clienti un funzionamento silenzioso ed efficiente dei macchinari. Si tratta di un dettaglio critico che influisce sulle prestazioni e sulla durata dell'intero sistema.

Il calcolo stesso dipende dalla larghezza della faccia dell'ingranaggio e dal suo Passo assiale⁴. In sostanza, una faccia dell'ingranaggio più ampia consente una maggiore sovrapposizione, migliorando la scorrevolezza.

Contatto Confronto

L'innesto graduale e la condivisione del carico non solo riducono la rumorosità, ma anche le sollecitazioni sui singoli denti. Questo spesso porta a un treno di ingranaggi più duraturo e affidabile.

Un rapporto di sovrapposizione superiore a uno è fondamentale per una trasmissione fluida della potenza. Garantisce un contatto continuo tra i denti, che elimina le fluttuazioni di coppia, riduce le vibrazioni e garantisce un funzionamento più silenzioso e affidabile, segno distintivo dei sistemi a ingranaggi cilindrici ben progettati.

Gli ingranaggi elicoidali sono più efficienti degli ingranaggi cilindrici e perché?

Quando si parla di efficienza degli ingranaggi, la risposta non è un semplice sì o no. L'efficienza di ingranamento degli ingranaggi elicoidali è molto elevata. È paragonabile a quella degli ingranaggi cilindrici, spesso intorno a 98-99%.

Ma c'è una sottile differenza. I denti angolati degli ingranaggi elicoidali scorrono l'uno contro l'altro. Questa azione di scorrimento crea un attrito maggiore rispetto al puro rotolamento degli ingranaggi cilindrici. Questo attrito comporta una certa perdita di energia.

Tuttavia, la sfida principale in termini di efficienza deriva dalla gestione della spinta assiale. Questa è un'intuizione pratica fondamentale per qualsiasi ingegnere progettista.

Fattori che influenzano l'efficienza dei riduttori elicoidali

La vera efficienza degli ingranaggi elicoidali non riguarda solo gli ingranaggi stessi. Riguarda l'intero sistema. La principale fonte di inefficienza deriva spesso dalla gestione delle forze create dagli ingranaggi.

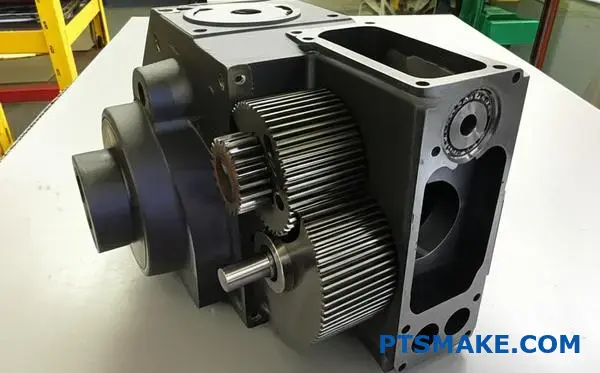

Il ruolo della spinta assiale nell'inefficienza del sistema

Gli ingranaggi elicoidali producono una forza laterale chiamata spinta assiale⁵. Questa forza spinge l'ingranaggio lungo il suo albero. Per evitare questo movimento, è necessario utilizzare cuscinetti speciali.

Questi componenti, come i cuscinetti a rulli conici o i cuscinetti a sfere a contatto obliquo, sono progettati per gestire questa spinta. Ma così facendo, introducono il proprio attrito nel sistema.

In molte applicazioni gestite da PTSMAKE, la potenza persa in questi cuscinetti di supporto è maggiore di quella persa nell'ingranaggio stesso.

La selezione dei cuscinetti è fondamentale

La scelta del cuscinetto giusto è fondamentale. L'obiettivo è quello di contrastare la spinta con un attrito minimo. Ecco un semplice confronto basato sulla nostra esperienza di progetto.

L'ottimizzazione della disposizione dei cuscinetti è un elemento fondamentale per sfruttare i vantaggi dei riduttori elicoidali. Assicura che il sistema, e non solo la coppia di ingranaggi, funzioni al massimo dell'efficienza.

L'efficienza degli ingranaggi elicoidali è elevata, ma l'efficienza del sistema dipende dalla gestione della spinta assiale. L'attrito dei cuscinetti reggispinta necessari spesso causa una perdita di potenza superiore a quella dell'ingranaggio stesso, rendendo la scelta dei cuscinetti un fattore critico di progettazione.

Qual è il ruolo dell'"angolo di pressione" negli ingranaggi elicoidali?

Negli ingranaggi elicoidali abbiamo a che fare con due angoli di pressione fondamentali. Si tratta degli angoli di pressione normale e trasversale.

L'angolo di pressione normale è misurato perpendicolarmente al dente. L'angolo di pressione trasversale si misura sul piano di rotazione.

L'angolo elicoidale collega questi due elementi. La comprensione di questa relazione è fondamentale. Essa determina il modo in cui le forze vengono trasmesse tra i denti dell'ingranaggio.

Implicazioni per la forza

Un angolo di pressione maggiore aumenta generalmente la resistenza del dente. Tuttavia, crea anche forze maggiori sui cuscinetti.

Ecco una semplice ripartizione del rapporto:

L'angolo di pressione e l'angolo d'elica definiscono insieme la dinamica delle forze. Essi determinano l'entità delle forze che separano gli ingranaggi e la spinta assiale.

Comprendere le forze dell'ingranaggio

Quando gli ingranaggi elicoidali trasmettono potenza, entrano in gioco diverse forze. La forza tangenziale svolge il lavoro utile. Ma altre forze vengono create come sottoprodotti.

Il forze di separazione⁶ spinge gli ingranaggi ad allontanarsi l'uno dall'altro. Questa forza è direttamente proporzionale alla tangente dell'angolo di pressione trasversale. Un angolo più alto significa una spinta più forte. Ciò aumenta il carico sui cuscinetti che sostengono gli alberi degli ingranaggi.

Il ruolo della spinta assiale

L'angolo d'elica è responsabile della creazione della spinta assiale. Si tratta di una forza che spinge l'ingranaggio lungo il suo asse. Mentre l'angolo d'elica è la causa diretta, la capacità di carico complessiva, influenzata dall'angolo di pressione, ne influenza l'entità. Uno dei principali vantaggi degli ingranaggi elicoidali è la fluidità di funzionamento, ma la spinta è un compromesso.

Noi di PTSMAKE analizziamo attentamente questi parametri interconnessi. Ci assicuriamo che il progetto dell'ingranaggio sia in grado di gestire tutte le forze risultanti per un'affidabilità a lungo termine.

L'interazione tra gli angoli di pressione normale e trasversale, dettata dall'angolo d'elica, è fondamentale. Questa relazione regola direttamente le forze di separazione e assiali, che sono considerazioni critiche per la selezione dei cuscinetti e la progettazione del sistema complessivo nelle applicazioni con ingranaggi elicoidali.

In che modo le velocità più elevate amplificano i vantaggi degli ingranaggi elicoidali?

A velocità più elevate, la differenza tra i tipi di ingranaggi diventa critica. Gli ingranaggi cilindrici, con i loro denti diritti, si innestano bruscamente.

Questo contatto improvviso crea forze d'urto significative. Il risultato è un rumore e una vibrazione eccessivi.

Gli ingranaggi elicoidali, invece, si ingranano in modo fluido e graduale. I loro denti angolati scorrono in posizione silenziosamente.

La fluidità dell'innesto è uno dei vantaggi principali degli ingranaggi elicoidali. È l'ideale per i macchinari ad alta velocità, dove le prestazioni sono più importanti.

Perché la velocità è il fattore decisivo

Il problema principale degli ingranaggi cilindrici ad alta velocità è il carico dinamico. Quando i denti si innestano e si disinnestano, creano uno shock da impatto.

Questo avviene perché l'intera larghezza del dente entra in contatto quasi istantaneamente. Pensate a una serie di piccoli e rapidi colpi di martello.

Questi impatti generano forze di gran lunga superiori al carico statico calcolato sull'ingranaggio. Ciò comporta un'usura prematura e un potenziale guasto. Inoltre, creano il caratteristico suono lamentoso degli ingranaggi cilindrici ad alta velocità.

Gli ingranaggi elicoidali risolvono questo problema in modo elegante. Grazie ai loro denti angolati, l'innesto è graduale. Il contatto inizia da un'estremità del dente e si sposta dolcemente lungo la faccia.

Questa azione evita il duro impatto degli ingranaggi cilindrici. Assicura un trasferimento di potenza costante e delicato. Questo aspetto è particolarmente importante in caso di velocità della linea di lancio⁷.

Di conseguenza, i carichi dinamici sono notevolmente ridotti. In base all'esperienza di PTSMAKE nelle applicazioni di alta precisione, ciò si traduce direttamente in un funzionamento più silenzioso, in una riduzione delle vibrazioni e in una maggiore durata dell'intero gruppo.

Alle alte velocità, gli ingranaggi cilindrici generano impatti violenti, rumore e usura. Gli ingranaggi elicoidali, con il loro ingranaggio dolce e graduale, eliminano questi problemi, dimostrando la loro superiorità per le applicazioni più esigenti e ad alta velocità e garantendo un'affidabilità a lungo termine.

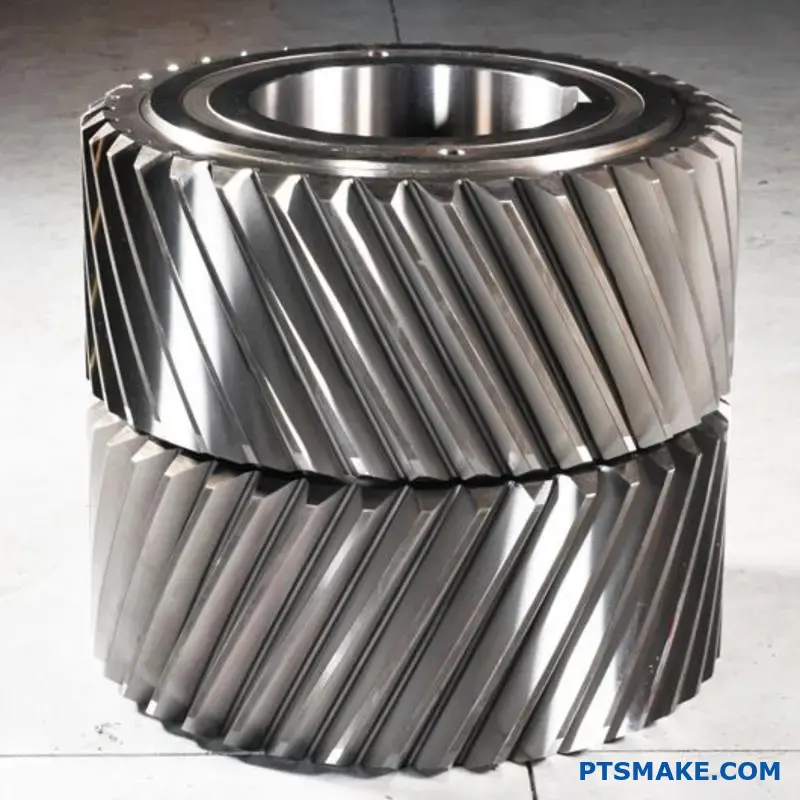

Cosa definisce la "mano" di un ingranaggio elicoidale e la sua importanza?

Gli ingranaggi elicoidali hanno denti tagliati ad angolo. Questo angolo crea una "mano", a destra o a sinistra. Pensate a una vite standard. I denti di un ingranaggio destrorso sono inclinati come una filettatura destrorsa.

Questo dettaglio non è secondario. È essenziale. La mano giusta garantisce il corretto ingranamento degli ingranaggi e la trasmissione efficiente della potenza. È un parametro fondamentale nella progettazione degli ingranaggi.

Mano destra e mano sinistra

Questa semplice scelta determina il modo in cui due ingranaggi interagiscono.

La disposizione dell'albero determina la mano d'ingranaggio necessaria. Le regole sono semplici ma assolute. Seguirle è fondamentale per ottenere un sistema di ingranaggi funzionale.

Regola per alberi paralleli

Per gli ingranaggi che operano su alberi paralleli, la regola è semplice. Devono avere le mani opposte. Un ingranaggio destro deve sempre ingranare con un ingranaggio sinistro. Non ci sono eccezioni.

In questo modo i denti angolati si innestano correttamente sulle loro facce. Questo contatto graduale è uno dei principali vantaggi degli ingranaggi elicoidali, che consente un funzionamento più fluido e silenzioso rispetto agli ingranaggi cilindrici.

Regola per alberi ad asse incrociato

Quando gli alberi sono incrociati, di solito con un angolo di 90 gradi, gli ingranaggi possono avere la stessa mano. È frequente che un ingranaggio destro si ingrani con un altro ingranaggio destro in questa configurazione.

Questa configurazione cambia il modo in cui i denti interagiscono, creando un contatto più puntiforme. La scelta di questa configurazione influisce sulla direzione di rotazione e sulla gestione di forze quali spinta assiale⁸. Nei progetti passati dell'PTSMAKE, abbiamo spesso utilizzato ingranaggi della stessa mano per applicazioni ad assi incrociati.

Disposizione dell'albero e regole di manipolazione

La comprensione di questo aspetto è fondamentale. Una combinazione sbagliata può causare il blocco o il malfunzionamento del sistema. Inoltre, determina la direzione delle forze, che influisce direttamente sulla progettazione dei cuscinetti e sui requisiti dell'alloggiamento.

La mano di un ingranaggio elicoidale è una scelta progettuale fondamentale. Per gli alberi paralleli, sono necessarie mani opposte. Per gli alberi ad assi incrociati, le lancette possono essere uguali. Questa scelta garantisce un ingranamento corretto, una trasmissione di potenza fluida e una corretta gestione delle forze nel montaggio.

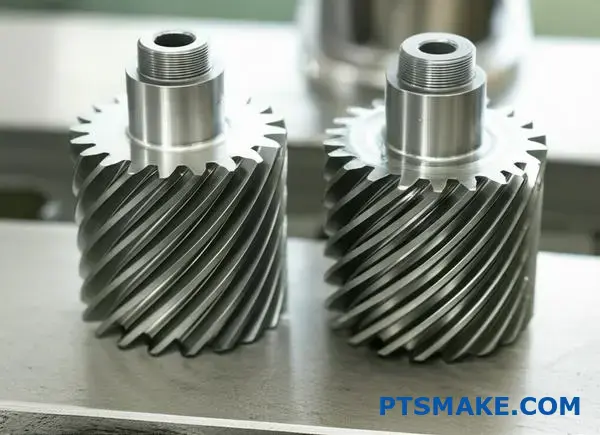

Quali sono le principali differenze tra ingranaggi elicoidali singoli e doppi?

Quando si scelgono gli ingranaggi, una decisione fondamentale è quella di scegliere tra design a singola o doppia elica. La scelta si concentra sulla gestione della spinta assiale.

Gli ingranaggi monoelicoidali sono efficienti. Tuttavia, i loro denti angolati creano una forza laterale. Questa forza deve essere gestita da cuscinetti reggispinta.

Gli ingranaggi a doppia elica, o a spina di pesce, risolvono questo problema. Utilizzano due eliche opposte. Questo design annulla naturalmente la spinta assiale.

Confronto tra le spinte

Questo fa sì che i doppi ingranaggi elicoidali sembrino superiori. Ma c'è dell'altro.

La realtà produttiva

Uno dei vantaggi principali degli ingranaggi elicoidali è la fluidità di funzionamento. I doppi ingranaggi elicoidali migliorano questo aspetto eliminando le spinte. Tuttavia, ciò comporta un costo significativo. La forma a V di un ingranaggio a spina di pesce è complessa da produrre.

Sfide della lavorazione di precisione

Noi di PTSMAKE comprendiamo questa complessità. Il taglio dei denti richiede macchinari specializzati. Al centro non c'è spazio per il deflusso degli utensili. Questa precisione fa aumentare notevolmente i tempi e i costi di produzione.

Gli ingranaggi monoelicoidali, invece, sono più semplici. Possono essere prodotti in modo più rapido ed economico. Questo li rende una scelta pratica per molte applicazioni.

Un'altra differenza cruciale è l'impossibilità per gli ingranaggi a spina di pesce di avere galleggiante assiale⁹. Questa mancanza di movimento può essere un vincolo importante in alcuni progetti di riduttori.

Ripartizione dei costi e della complessità

Questo compromesso è fondamentale per la selezione degli ingranaggi. Si ottiene un perfetto bilanciamento della spinta, ma si sacrifica l'economicità e la flessibilità di progettazione.

Gli ingranaggi a spina di pesce offrono una soluzione perfetta per la spinta assiale, ma comportano una maggiore complessità di produzione e costi più elevati. Gli ingranaggi elicoidali singoli rimangono una scelta pratica ed economica per le applicazioni in cui la spinta può essere gestita con cuscinetti adeguati.

Come si collocano gli ingranaggi elicoidali rispetto agli ingranaggi conici nelle applicazioni?

La scelta dell'ingranaggio giusto è semplice. Si parte dall'orientamento dell'albero. Sono paralleli o si intersecano? Questa singola domanda guida la scelta iniziale.

Elicoidale per il parallelo, conico per l'intersezione

Gli ingranaggi elicoidali sono i più indicati per gli alberi paralleli. I loro denti angolati si innestano gradualmente. Ciò garantisce un funzionamento fluido e silenzioso.

Gli ingranaggi conici, invece, collegano gli alberi ad angolo. Sono essenziali per cambiare la direzione della trasmissione di potenza, in genere a 90 gradi.

Questa differenza fondamentale è il primo passo nella progettazione degli ingranaggi.

Ma se avete bisogno del funzionamento silenzioso di un ingranaggio elicoidale per alberi intersecanti? È qui che entrano in gioco gli ingranaggi conici a spirale. Sono l'equivalente ad assi intersecanti degli ingranaggi elicoidali.

L'ascesa delle ruote coniche a spirale

Gli ingranaggi conici a spirale sono un ibrido. Combinano la capacità di angolare l'albero degli ingranaggi conici con l'innesto morbido degli ingranaggi elicoidali. I denti sono curvi e obliqui.

Questo design garantisce che il contatto inizi da un'estremità del dente e si diffonda gradualmente su tutta la superficie. Ciò si traduce in minori vibrazioni e rumori. È uno dei motivi principali dei numerosi vantaggi degli ingranaggi elicoidali di cui spesso si parla.

Confronto tra i tipi di ingranaggi conici

Nei nostri progetti alla PTSMAKE, spesso aiutiamo i clienti a scegliere. La decisione tra ingranaggi conici diritti e a spirale si riduce alle esigenze di prestazioni rispetto ai costi. L'immaginario superficie del passo¹⁰ aiuta a visualizzare il funzionamento di questi ingranaggi.

Le ruote coniche a spirale sono ideali per le applicazioni più impegnative. Basti pensare ai differenziali automobilistici o ai macchinari industriali ad alta velocità.

La scelta è chiara. Utilizzate gli ingranaggi elicoidali per gli alberi paralleli. Per gli alberi intersecanti che necessitano di una trasmissione di potenza fluida e silenziosa, gli ingranaggi conici a spirale sono l'opzione migliore. La disposizione specifica dell'albero dell'applicazione determina il tipo di riduttore migliore.

In quali applicazioni gli ingranaggi elicoidali eccellono rispetto agli ingranaggi a vite?

L'efficienza è spesso il punto cruciale. Nella scelta dei riduttori, è un fattore critico che influisce sulle prestazioni e sui costi operativi.

Gli ingranaggi elicoidali sono campioni di efficienza. I nostri test dimostrano che funzionano costantemente con un'efficienza superiore a 95%. Ciò significa che la perdita di energia sotto forma di calore è minore.

Gli ingranaggi a vite senza fine, invece, sono meno efficienti. La loro azione di scorrimento crea maggiore attrito. Questo li rende inadatti alle applicazioni in cui ogni watt di potenza è importante. Uno dei principali vantaggi degli ingranaggi elicoidali è il trasferimento di energia superiore.

Potenza e gestione del calore

L'elevata efficienza degli ingranaggi elicoidali si traduce direttamente in una migliore potenza erogata. Possono gestire carichi pesanti e continui senza significative perdite di energia. Questo li rende ideali per i macchinari industriali che funzionano per lunghi periodi.

Al contrario, la minore efficienza degli ingranaggi a vite senza fine comporta uno spreco di energia. Questa energia si trasforma in calore. Un calore eccessivo può degradare i lubrificanti, accelerare l'usura e può persino richiedere sistemi di raffreddamento esterni. Ciò aggiunge complessità e costi alla progettazione del prodotto finale. Noi di PTSMAKE consigliamo spesso ai clienti questo compromesso.

Tuttavia, gli ingranaggi a vite senza fine hanno un punto di forza unico: rapporti di riduzione elevati in un unico stadio. Possiedono inoltre un'utile non-backdrive¹¹ caratteristica. Ciò significa che l'albero di uscita non può azionare l'albero di ingresso. Si tratta di una caratteristica di sicurezza fondamentale in applicazioni come montacarichi o ascensori, dove è essenziale impedire il movimento inverso. Gli ingranaggi elicoidali non possono offrire questa capacità di autobloccaggio senza componenti aggiuntivi.

Idoneità all'applicazione

Gli ingranaggi elicoidali sono ideali per applicazioni continue e di elevata potenza, in cui l'efficienza è fondamentale. Anche se meno efficienti, gli ingranaggi a vite senza fine sono ineguagliabili per le riduzioni ad alto rapporto e per le applicazioni che richiedono la loro esclusiva capacità autobloccante, che impedisce il back-driving.

Quali sono i materiali più comuni utilizzati per le applicazioni pratiche degli ingranaggi elicoidali?

La scelta del materiale giusto per gli ingranaggi elicoidali è fondamentale. Determina la resistenza, la durata e le prestazioni complessive dell'ingranaggio. Una scelta sbagliata porta a guasti prematuri e a costosi tempi di fermo.

Sono le esigenze dell'applicazione a determinare il materiale migliore. Possiamo raggruppare le scelte più comuni in tre categorie principali. Ognuna di esse ha uno scopo ben preciso.

Applicazioni ad alto carico

Per i lavori più difficili, gli acciai da cementazione sono lo standard. Pensate alle trasmissioni automobilistiche o ai riduttori industriali. Sono in grado di gestire sollecitazioni e impatti estremi.

Applicazioni a carico moderato

Gli acciai da bonifica funzionano bene per carichi moderati. Offrono un buon equilibrio tra resistenza e costo. Si trovano nei macchinari e negli utensili elettrici.

Applicazioni a basso carico

Le materie plastiche sono perfette per un funzionamento leggero e silenzioso. Le applicazioni includono apparecchiature per ufficio ed elettronica di consumo.

Ecco una rapida panoramica:

Analizziamo in dettaglio queste scelte di materiali. La scelta del materiale giusto è essenziale per ottenere i vantaggi principali degli ingranaggi elicoidali, come una trasmissione di potenza fluida e silenziosa.

Il potere degli acciai cementati

Gli acciai da cementazione, come l'8620 e il 9310, sono cavalli di battaglia dell'industria. Il processo crea una superficie esterna molto dura, mantenendo il nucleo duttile e resistente. Questa doppia natura è perfetta per gestire i carichi d'urto.

La custodia rigida resiste all'usura e all'affaticamento superficiale. Il nucleo duro assorbe gli urti senza rompersi. Questo processo crea anche benefici Sollecitazione residua di compressione¹² appena sotto la superficie, migliorando in modo significativo la durata a fatica. Pur essendo più costosi, la loro durata è ineguagliabile per le applicazioni critiche.

Acciai da bonifica: Il tuttofare

Acciai come il 4140 e il 4340 sono temprati uniformemente in tutto il materiale. Ciò garantisce una buona resistenza e tenacità dalla superficie al nucleo. Sono meno complessi da trattare termicamente rispetto agli acciai da cementazione.

Questo li rende una soluzione economica per applicazioni con carichi costanti e moderati. Sono più facili da lavorare dopo il trattamento termico rispetto agli acciai da cementazione. In molti progetti dell'PTSMAKE, il 4140 è una scelta popolare per il suo eccellente equilibrio.

Plastica: I silenziosi realizzatori

In caso di problemi di rumorosità e peso, le materie plastiche come il Delrin (Acetalica) e il Nylon sono eccellenti. Sono naturalmente autolubrificanti e smorzano efficacemente le vibrazioni. Il risultato è un funzionamento molto silenzioso degli ingranaggi.

Sono ideali per stampanti, dispositivi medici e altri sistemi a bassa coppia. Pur non essendo in grado di gestire carichi pesanti, i loro basso costo e la resistenza alla corrosione li rendono perfetti per ambienti specifici.

La scelta dei materiali è un equilibrio tra prestazioni, durata e costi. Gli acciai cementati offrono la massima durata per i ruoli ad alta sollecitazione, mentre le materie plastiche forniscono soluzioni silenziose e a basso costo per le applicazioni leggere. Gli acciai a tempra passante sono la versatile via di mezzo.

Quali sono i parametri chiave contenuti in una tipica scheda tecnica di un ingranaggio elicoidale?

La scheda tecnica di un ingranaggio elicoidale è il progetto di produzione. Comunica il preciso intento progettuale. Per i giovani ingegneri, padroneggiare questi termini è il primo passo.

La comprensione di questa scheda tecnica è fondamentale. Assicura che il componente finale soddisfi tutti i requisiti di prestazione, affidabilità e assemblaggio. Una corretta comprensione evita errori costosi.

Di seguito sono riportati i parametri essenziali che tratteremo. Ognuno di essi svolge un ruolo fondamentale per il funzionamento dell'ingranaggio.

Per specificare veramente un ingranaggio elicoidale, è necessario comprenderne il linguaggio di base. Questi parametri non sono solo numeri, ma definiscono il comportamento e l'idoneità dell'ingranaggio per un'applicazione.

Parametri geometrici fondamentali

I parametri più elementari definiscono la dimensione e la forma dell'ingranaggio.

Modulo o passo diametrale (DP): Definisce la dimensione dei denti dell'ingranaggio. Il modulo è lo standard metrico (mm per dente), mentre il DP è quello imperiale (denti per pollice). I due valori sono inversamente proporzionali.

Numero di denti: Un semplice conteggio, ma che influisce direttamente sul rapporto di trasmissione e sul diametro complessivo.

Angolo dell'elica e mano: L'angolo dei denti rispetto all'asse dell'ingranaggio. Questo angolo consente un innesto graduale dei denti, uno dei vantaggi principali degli ingranaggi elicoidali. "Mano" indica la direzione dell'angolo: destra o sinistra.

Parametri che definiscono le prestazioni

Queste specifiche determinano le prestazioni dell'ingranaggio sotto carico.

Angolo di pressione: È l'angolo di trasmissione della forza tra i denti ingranati, in genere 20 gradi. Influenza la forza dei denti e l'efficienza del contatto.

Larghezza della faccia: Larghezza del dente dell'ingranaggio lungo l'asse. Una faccia più larga aumenta l'area di contatto, migliorando la capacità di carico.

Materiale e trattamento termico: La scelta del materiale, come l'acciaio legato, determina la resistenza dell'ingranaggio. I trattamenti termici, come carburazione¹³, migliorano ulteriormente la durezza superficiale per la resistenza all'usura, mantenendo al contempo un nucleo duttile.

Standard di qualità: Standard come AGMA o ISO definiscono le tolleranze di produzione. Un AGMA Q10, ad esempio, specifica un alto livello di precisione per le applicazioni più esigenti.

La padronanza di questi parametri essenziali è fondamentale. Trasforma un elenco di numeri in una chiara istruzione di produzione, garantendo che l'ingranaggio elicoidale finale funzioni esattamente come progettato. Questa conoscenza è fondamentale per il successo dell'approvvigionamento e della progettazione.

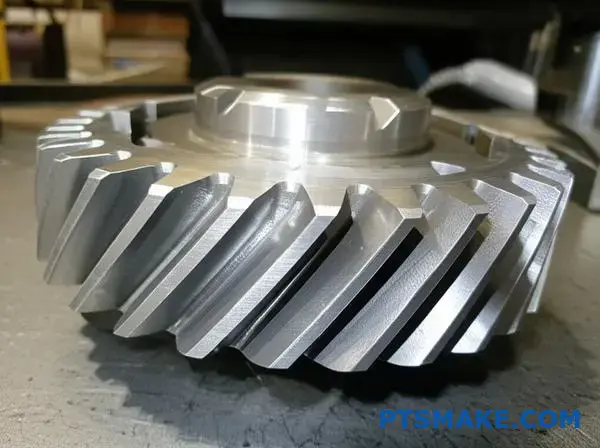

In che modo i requisiti di lubrificazione differiscono da quelli degli ingranaggi cilindrici?

A prima vista, la lubrificazione di ingranaggi elicoidali e cilindrici sembra la stessa. Entrambi hanno bisogno di olio per ridurre l'attrito e dissipare il calore.

Tuttavia, il design degli ingranaggi elicoidali introduce una differenza critica. I loro denti angolati creano un movimento di scorrimento durante l'ingranaggio.

Questa azione di scorrimento genera un calore localizzato molto più elevato. Questo fattore è fondamentale nella scelta del lubrificante giusto. È una considerazione fondamentale per ottenere vantaggi a lungo termine per gli ingranaggi elicoidali.

Confronto tra i fattori di lubrificazione

L'impatto dello scorrimento sulla lubrificazione

Il continuo movimento di scorrimento tra i denti degli ingranaggi elicoidali sollecita enormemente il film protettivo del lubrificante. Si tratta di una differenza sostanziale rispetto al contatto prevalentemente volvente degli ingranaggi cilindrici.

L'intensa pressione e l'attrito possono rapidamente distruggere un lubrificante standard. Quando il film si rompe, si verifica un contatto diretto metallo-metallo, che porta a rigature, vaiolature e infine alla rottura dell'ingranaggio. Ecco perché un approccio unico alla lubrificazione degli ingranaggi non funziona.

La necessità di lubrificanti specializzati

Per gli ingranaggi elicoidali, soprattutto nelle applicazioni ad alta coppia o ad alta velocità, è necessario utilizzare lubrificanti con una maggiore resistenza del film. Questa proprietà garantisce il mantenimento di un robusto strato protettivo tra i denti dell'ingranaggio, anche in presenza di forti pressioni.

Nei progetti più impegnativi di PTSMAKE, spesso specifichiamo lubrificanti contenenti Additivi per estreme pressioni (EP)¹⁴. Questi composti reagiscono chimicamente con le superfici metalliche sottoposte a calore e pressione.

Questa reazione forma una pellicola sacrificale, simile al sapone. Questo strato impedisce saldature e rigature catastrofiche se il film d'olio primario viene momentaneamente violato.

Proprietà dei lubrificanti per ingranaggi elicoidali

L'azione di scorrimento negli ingranaggi elicoidali crea più calore e pressione rispetto agli ingranaggi cilindrici. Ciò richiede lubrificanti con una superiore resistenza del film e, per impieghi gravosi, additivi per pressioni estreme (EP) per prevenire l'usura prematura e garantire un funzionamento affidabile.

Come si progetta un alloggiamento per supportare correttamente un gruppo di ingranaggi elicoidali?

Quando si progetta un alloggiamento per ingranaggi elicoidali, la rigidità non è una raccomandazione, ma un requisito assoluto. L'alloggiamento costituisce la spina dorsale dell'intero gruppo.

Deve essere sufficientemente rigido da mantenere un allineamento preciso dell'albero sotto tutti i carichi operativi. Ciò include sia le forze radiali che la significativa spinta assiale propria degli ingranaggi elicoidali. Qualsiasi flessione può causare problemi immediati.

Percorsi di carico critici

Un alloggiamento rigido fornisce un percorso solido per le forze. Le indirizza dagli ingranaggi, attraverso i cuscinetti, fino al telaio della macchina in modo sicuro.

Considerazioni chiave sulla rigidità

La mancanza di rigidità della carcassa è una causa primaria di guasti prematuri agli ingranaggi. Anche una microscopica flessione sotto carico innesca una reazione a catena distruttiva.

Quando l'alloggiamento si flette, gli alberi si disallineano. Ciò significa che i denti dell'ingranaggio non si ingranano più su tutta la loro larghezza nominale, come previsto dal progetto.

La cascata di fallimenti

Il carico si concentra invece su una piccola area del dente, spesso proprio sul bordo. Questo crea un'immensa pressione localizzata e un'elevata Concentrazione delle sollecitazioni¹⁵. Il risultato è una rapida vaiolatura, un'usura accelerata e, infine, la frattura del dente.

Il ruolo dell'alloggiamento nella gestione della spinta assiale è altrettanto critico. Deve fornire un percorso di carico inflessibile per queste forze nel telaio della macchina. Se questo percorso si flette, l'intero gruppo ingranaggi e albero può spostarsi, distruggendo lo schema di contatto progettato.

Il raggiungimento di questa rigidità è essenziale per sfruttare appieno i vantaggi degli ingranaggi elicoidali, come il funzionamento silenzioso e fluido.

La deviazione e le sue conseguenze

In sintesi, la rigidità di un alloggiamento non è negoziabile. Deve evitare la flessione dovuta a carichi radiali e assiali per mantenere l'allineamento degli ingranaggi. Una carcassa rigida è la base per un sistema di ingranaggi elicoidali durevole e affidabile.

Analizzare il cambio di un veicolo elettrico: Perché si utilizzano gli ingranaggi elicoidali?

Applichiamo questo principio a un caso di studio moderno: il cambio dei veicoli elettrici. I veicoli elettrici creano un ambiente unico per gli ingranaggi.

I loro motori girano a velocità incredibilmente elevate. Questo rappresenta una sfida importante per il sistema di trasmissione.

La sfida dell'alto numero di giri

I motori EV possono superare facilmente i 15.000 giri/min. Gli ingranaggi devono gestire queste velocità in modo affidabile. Gli ingranaggi elicoidali sono progettati per questa capacità di alta velocità.

Il problema del silenzio

Senza un motore a combustione rumoroso, altri rumori sono molto evidenti. Il fruscio del cambio può diventare il suono dominante, compromettendo l'esperienza di guida.

Per un veicolo elettrico, la silenziosità e le prestazioni ad alta velocità degli ingranaggi elicoidali non sono solo vantaggi. Sono requisiti essenziali.

Corrispondenza tra velocità del motore e aspettative del conducente

Il compito principale di un riduttore EV è la riduzione a velocità singola. Deve ridurre in modo efficiente l'elevato numero di giri del motore a una velocità utilizzabile della ruota.

L'innesto dolce e graduale dei denti degli ingranaggi elicoidali è perfetto per questo compito. Riduce al minimo le vibrazioni e le perdite di potenza a velocità in cui gli ingranaggi cilindrici sarebbero troppo rumorosi e inefficienti. L'elevata rapporto di contatto¹⁶ è un fattore significativo di questa prestazione.

Ingegneria per una guida silenziosa

Nei progetti passati di PTSMAKE, abbiamo visto quanto sia importante la riduzione del rumore per i nostri clienti del settore automobilistico. Il conducente di un veicolo elettrico di alta gamma si aspetta un abitacolo quasi silenzioso.

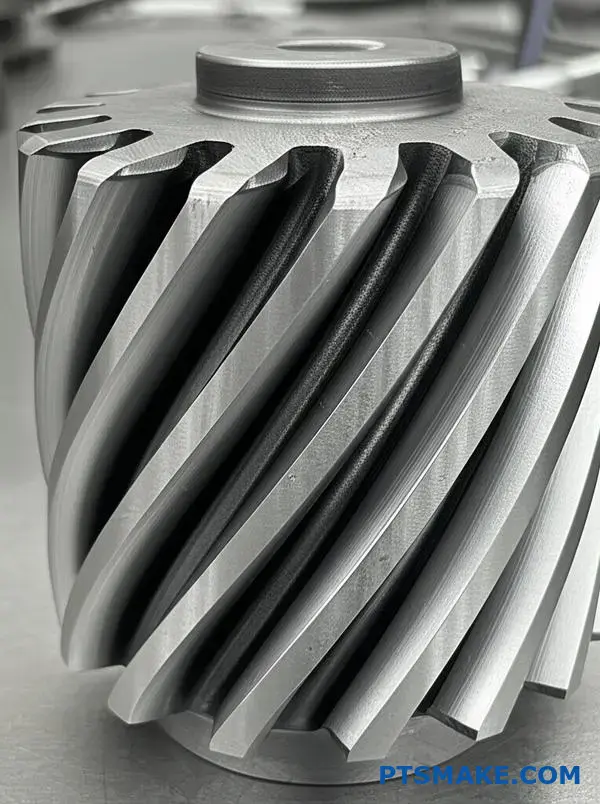

Uno dei vantaggi principali degli ingranaggi elicoidali è la loro silenziosità intrinseca. I denti angolati scorrono a contatto anziché ingranare bruscamente. In questo modo si evita il fischio acuto comune ad altri tipi di ingranaggi. Per ottenere questo livello di silenziosità è necessaria un'estrema precisione di produzione.

Secondo la nostra esperienza, le prestazioni finali dipendono tanto dalla produzione quanto dalla progettazione. La lavorazione CNC ad alta precisione è fondamentale per produrre ingranaggi che soddisfino le strette tolleranze richieste dalle applicazioni EV.

Per i veicoli elettrici, le caratteristiche di alta velocità e bassa rumorosità degli ingranaggi elicoidali sono fondamentali. Essi affrontano direttamente le sfide legate agli alti giri del motore e alla necessità di una cabina silenziosa, rendendoli un requisito fondamentale per le moderne trasmissioni elettriche.

Progettare un treno di ingranaggi per una potenza, una velocità e un rapporto specifici.

Mettiamo in pratica la teoria. Un compito comune è la progettazione di un gruppo di ingranaggi per specifiche esigenze operative. Questo esercizio combina le nostre discussioni precedenti in uno scenario reale.

Affronteremo una sfida di progettazione semplificata. L'obiettivo è vedere come i requisiti iniziali si traducono direttamente nelle specifiche degli ingranaggi e nei calcoli delle forze.

La sfida del design

Ecco i parametri iniziali del nostro sistema di riduzione a singolo stadio.

Il nostro compito è quello di selezionare i parametri chiave degli ingranaggi. Calcoleremo poi le forze risultanti per aiutarci nella scelta dei cuscinetti.

Fase 1: Scelta del tipo di ingranaggio e dei parametri iniziali

Per questa applicazione utilizzeremo ingranaggi elicoidali. I vantaggi principali degli ingranaggi elicoidali sono una trasmissione di potenza più fluida e un funzionamento più silenzioso, requisiti spesso critici nei macchinari di precisione.

Sulla base dell'esperienza dei progetti passati dell'PTSMAKE, possiamo partire da alcune ipotesi iniziali per la progettazione.

Fase 2: Calcolo delle forze

Ora calcoliamo le forze che agiscono sugli ingranaggi. Questo è fondamentale per verificare il progetto e selezionare altri componenti. Innanzitutto, troviamo la forza tangenziale (Ft) sul pignone.

Il calcolo deve confermare che i denti dell'ingranaggio possono sopportare il carico. Dobbiamo assicurarci che il progetto non superi i limiti consentiti dal materiale. sollecitazione di flessione¹⁷.

Con la forza tangenziale nota, possiamo trovare la spinta assiale (Fa).

• *Spinta assiale (Fa) = Forza tangenziale (Ft) tan(β)**

Questa spinta assiale è un valore critico. Influisce direttamente sul tipo di cuscinetti da scegliere, come i cuscinetti a rulli conici, per supportare l'albero.

Questo esercizio pratico dimostra il processo principale. Traduciamo i requisiti di livello superiore, come la potenza e la velocità, in parametri di progettazione concreti e in calcoli della forza critica necessari per una selezione robusta dei componenti.

In che modo l'espansione termica influisce sulle prestazioni di un sistema di ingranaggi elicoidali?

L'espansione termica non riguarda solo gli ingranaggi. È un problema che riguarda l'intero sistema. Quando una macchina funziona, il calore provoca una leggera crescita di ogni componente. Ciò include gli alberi, i cuscinetti e la carcassa.

Il quadro generale

Questa espansione può sembrare di poco conto. Ma nei sistemi di precisione, le piccole modifiche hanno grandi conseguenze. L'allineamento e la spaziatura accurati progettati nel sistema possono essere rapidamente compromessi.

Impatto a livello di sistema

Considerate che i diversi materiali si espandono a velocità diverse. Questo può creare tensioni e disallineamenti.

Questi spostamenti hanno un impatto diretto sulle prestazioni degli ingranaggi, con conseguente rumorosità e usura.

L'espansione termica crea un effetto domino. Quando i componenti si riscaldano e si espandono, la geometria precisa del sistema di ingranaggi inizia a cambiare. Questo è un fattore critico che noi di PTSMAKE consideriamo sempre nelle consultazioni di progettazione.

Espansione dell'albero e dell'alloggiamento

Gli alberi possono allungarsi ed espandersi radialmente. Anche gli alloggiamenti crescono, modificando la distanza tra i supporti dei cuscinetti. Ciò altera direttamente l'allineamento dell'albero, causando lo spostamento dell'ingranaggio dalla sua posizione ottimale.

Un set di ingranaggi non correttamente allineato non presenta i vantaggi tipici degli ingranaggi elicoidali, come il funzionamento silenzioso. Al contrario, genererà rumore e vibrazioni.

Impatto su contraccolpi e contatti

Quando il sistema si espande, l'interasse tra gli ingranaggi può cambiare. Ciò influisce direttamente sul gioco, ovvero il piccolo spazio tra i denti che si accoppiano. Un gioco troppo ridotto può provocare un inceppamento e un surriscaldamento. Un gioco eccessivo può causare carichi d'urto e usura dei denti.

Il mantenimento di un corretto schema di contatto sulla superficie del dente è fondamentale. L'espansione termica può concentrare il carico su una parte del dente. Questo porta a un cedimento prematuro. Nella robotica di alta precisione e nelle applicazioni aerospaziali, dobbiamo modellare questi effetti termici. In questo modo si garantisce il corretto schema di contatto e precarico del cuscinetto¹⁸ sono mantenuti per tutta la gamma di temperature operative.

L'espansione termica influisce sull'intero gruppo di ingranaggi, non solo sugli ingranaggi. Può alterare l'allineamento dell'albero, il gioco e i modelli di contatto. Per le applicazioni di alta precisione, questi effetti devono essere tenuti in considerazione durante la fase iniziale di progettazione per garantire prestazioni affidabili.

Quali sono le sfide dell'utilizzo degli ingranaggi elicoidali nei sistemi planetari?

L'uso di ingranaggi elicoidali nei sistemi planetari è un'arma a doppio taglio. Se da un lato offrono un funzionamento silenzioso e regolare, dall'altro introducono forze assiali complesse.

Non si tratta di una singola forza, ma di un sistema interagente. Il sole, il pianeta e le ruote dentate sperimentano tutte queste forze.

Ciò complica la progettazione dei cuscinetti per i planetari. Inoltre, richiede un'attenta gestione per garantire una corretta ripartizione del carico tra tutti i pianeti.

La complessa interazione delle forze assiali

L'angolo d'elica sui denti dell'ingranaggio è la fonte della forza assiale. In un gruppo planetario, queste forze devono essere accuratamente bilanciate. La spinta sull'ingranaggio solare è compensata dalla spinta sugli ingranaggi planetari.

Questa interazione crea un ambiente di carico complesso. Se non gestita, può portare a un disallineamento dei componenti e a un'usura irregolare.

Un nuovo onere per i cuscinetti

Con gli ingranaggi cilindrici, i cuscinetti planetari gestiscono principalmente i carichi radiali. Ciò consente soluzioni più semplici per i cuscinetti.

Tuttavia, gli ingranaggi elicoidali introducono un significativo spinta assiale¹⁹. Ciò obbliga all'uso di cuscinetti più complessi. Ad esempio, spesso sono necessari cuscinetti a rulli conici.

Questi cuscinetti possono gestire carichi combinati, ma spesso sono più grandi. Inoltre, possono aggiungere costi e complessità all'assemblaggio.

Il problema della condivisione del carico

Una corretta ripartizione del carico è fondamentale per la longevità di un sistema di ingranaggi planetari. Ogni pianeta deve sopportare una parte uguale del carico.

Le forze assiali non gestite possono causare una leggera inclinazione dei planetari. Ciò altera l'equilibrio, costringendo uno o due pianeti a sopportare un carico maggiore. Questo squilibrio accelera l'usura e può portare a un guasto precoce.

In sostanza, le forze assiali degli ingranaggi elicoidali creano una sfida a livello di sistema. Ciò complica la scelta dei cuscinetti e rende la distribuzione uniforme del carico un compito critico di progettazione e produzione. Per gestire efficacemente queste forze interagenti è necessaria un'attenta progettazione.

Quali sono le tendenze future che influenzeranno la progettazione e l'applicazione degli ingranaggi elicoidali?

Il futuro degli ingranaggi elicoidali è entusiasmante. Stiamo andando oltre l'acciaio tradizionale. Nuovi materiali e metodi di produzione stanno cambiando tutto.

Materiali avanzati all'orizzonte

Pensate ai compositi e alle leghe avanzate. Questi materiali sono più leggeri e più resistenti. Offrono prestazioni migliori in condizioni estreme. Questo spinge i noti vantaggi degli ingranaggi elicoidali verso nuovi limiti.

La rivoluzione manifatturiera

Tecniche come CNC a 5 assi sono fondamentali. Permettono di ottenere profili di denti incredibilmente precisi e complessi. Ciò migliora direttamente l'efficienza degli ingranaggi e riduce la rumorosità.

Queste tendenze non sono solo teorie. Stanno dando attivamente forma alla prossima generazione di sistemi di ingranaggi.

Stiamo assistendo a una spinta verso ingranaggi non solo più resistenti, ma anche più intelligenti. L'obiettivo è quello di massimizzare la densità di potenza, l'efficienza e la durata operativa, che sono i principali vantaggi degli ingranaggi elicoidali.

Rivestimenti superficiali specializzati

Attrito e usura sono i principali nemici degli ingranaggi. I nuovi rivestimenti, come il carbonio simile al diamante (DLC), creano superfici a bassissimo attrito.

Nei nostri test, questi rivestimenti sono in grado di prolungare significativamente la vita utile di un ingranaggio. Inoltre, riducono l'energia dispersa in calore. Ciò significa una trasmissione di potenza più efficiente.

Ingranaggi intelligenti con sensori integrati

Il prossimo grande passo è l'incorporazione di sensori direttamente negli ingranaggi. Questi sensori monitorano la temperatura, le vibrazioni e le sollecitazioni in tempo reale.

Questa tecnologia trasforma una semplice parte meccanica in un componente che raccoglie dati. Consente la manutenzione predittiva, prevenendo i guasti prima che si verifichino. Si tratta di una svolta per l'affidabilità. L'obiettivo è aumentare la densità di potenza²⁰ dell'intero sistema.

Noi di PTSMAKE sfruttiamo il CNC avanzato a 5 assi per prepararci a questi cambiamenti. Questo assicura che il nostro i componenti rispettano le strette tolleranze queste nuove applicazioni.

Gli ingranaggi elicoidali del futuro saranno più leggeri, più resistenti e più intelligenti. Tendenze come i materiali avanzati, la rettifica di precisione a 5 assi, i rivestimenti specializzati e i sensori integrati stanno spingendo i confini delle prestazioni. Queste innovazioni miglioreranno l'efficienza, la densità di potenza e l'affidabilità complessiva del sistema.

Sfruttare i vantaggi dei riduttori elicoidali con la precisione di PTSMAKE

Siete pronti a migliorare la vostra produzione con ingranaggi e componenti elicoidali di alta precisione? Contattate subito PTSMAKE per un preventivo rapido e dettagliato e sperimentate la nostra esperienza nella lavorazione CNC e nello stampaggio a iniezione di nuova generazione, di cui si fidano i principali marchi mondiali. Collaboriamo per superare le vostre aspettative di prestazioni e qualità!
